2024年中考物理第二轮专题复习热学分类专训：作图题姓名：___________班级：___________考号：___________1．用相同的加热器分别给质量和初温均相等的甲、乙两种液体进行加热。
已知:=2:1c c甲乙，甲液体的温度随时间变化的关系图像如图所示。
请在同一坐标中画出乙液体在相同时间内温度随时间变化关系的图像。
（不计热量损失）2．如图所示是某固态晶体物质在熔化前后的过程中，温度随时间的变化图像，请在图中用粗实线画出该晶体在相同的过程中内能随温度变化的大致图像（热源供热稳定，不考虑晶体质量的变化）。
3．海陆风是出现于近海和海岸地区的，具有日周期的地方性风。
请在图中虚线框内用箭头表示出日间海陆风的吹拂方向。
4．如图甲所示是一个内壁光滑且密闭绝热的金属圆筒，左端固定在墙上，现在先用力F向左推活塞，使活塞从A位置运动到最左端C位置。
撤去力F后，活塞又被圆筒内的气体推回到A位置。
请在图乙的坐标图中作出活塞从A位置运动到C位置再返回A位置的过程中，金属圆筒内的气体的内能随位置变化的大致关系图像。
（绝热：表示没有热量传递。
坐标原点表示内能为零）5．小江和小李两位同学用相同的加热装置对初温都为25℃的水加热相同的时间（水未沸腾），小江加热的水质量少，小李加热的水质量多（其他条件均相同）。
请在图中用实线大致绘制出小江和小李两位同学加热的水的温度随时间变化的关系图象。
6．如图所示，是探究质量为m1的水沸腾时温度随时间变化的图象，现用质量为m2（m2>m1）的水重复该实验（其他条件不变）。
请在该图中画出质量为m2的水沸腾时温度随时间变化的图像。
7．小组成员在研究水沸腾的实验中，负责观察水沸腾现象的同学记录下了水沸腾前后，烧杯中产生气泡的情形，他只画了一个气泡，没有完整地画出水中产生气泡上升时的情况，请你帮他在图中把这个上升的气泡补充完整。
（画2-3个上升时的气泡即可）8．如图甲所示，将装有热奶（80℃）的奶瓶放入20℃的水中，5min后，水和奶的温度均为40℃，试在图乙中分别画出容器中水的温度和奶瓶中奶的温度随时间变化的大致图像。

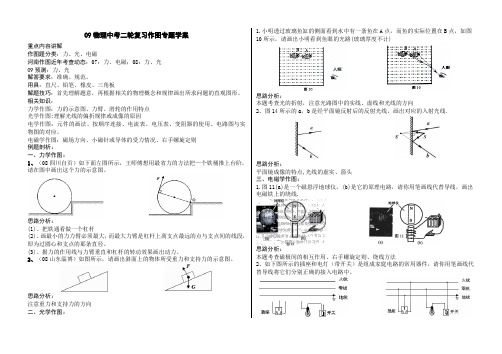

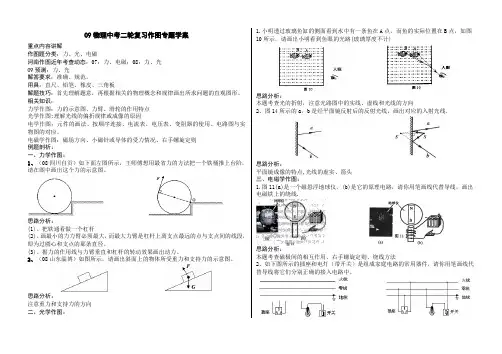

09物理中考二轮复习作图专题学案重点内容讲解作图题分类：力、光、电磁河南作图近年考查动态：07：力、电磁；08：力、光09预测：力、光解答要求：准确、规范。
用具：直尺、铅笔、橡皮、三角板解题技巧：首先理解题意，再根据相关的物理概念和规律画出所求问题的直观图形。
相关知识：力学作图：力的示意图、力臂、滑轮的作用特点光学作图:理解光线的偏折规律或成像的原因电学作图：元件的画法、按顺序连接、电流表、电压表、变阻器的使用、电路图与实物图的对应。
电磁学作图：磁场方向、小磁针或导体的受力情况、右手螺旋定则例题剖析：一、力学作图：1、（08四川自贡）如下面左图所示，王师傅想用最省力的方法把—个铁桶推上台阶，请在图中画出这个力的示意图。
思路分析：(1)、把铁通看做一个杠杆(2)、画最小的力力臂必须最大，而最大力臂是杠杆上离支点最远的点与支点间的线段，即为过圆心和支点的那条直径。
(3)、据力的作用线与力臂垂直和杠杆的转动效果画出动力。
2、（08山东淄博）如图所示，请画出斜面上的物体所受重力和支持力的示意图。
思路分析：注意重力和支持力的方向二、光学作图：1.小明透过玻璃鱼缸的侧面看到水中有一条鱼在A点，而鱼的实际位置在B点，如图10所示，请画出小明看到鱼眼的光路(玻璃厚度不计)思路分析：本题考查光的折射，注意光路图中的实线、虚线和光线的方向2、图14所示的a，b是经平面镜反射后的反射光线，画出对应的入射光线．思路分析：平面镜成像的特点,光线的虚实、箭头三、电磁学作图：1.图11(a)是一个磁悬浮地球仪，(b)是它的原理电路，请你用笔画线代替导线，画出电磁铁上的绕线.思路分析：本题考查磁极间的相互作用、右手螺旋定则、绕线方法2、如下图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
思路分析：1.开关应接在火线上。
2.接线时左零右火，三角插头中间插脚接地线，左头接零.右头接火。
