cad评分标准

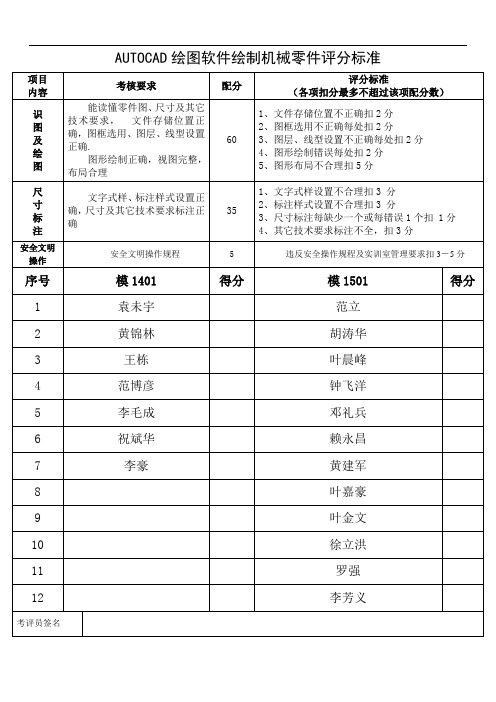

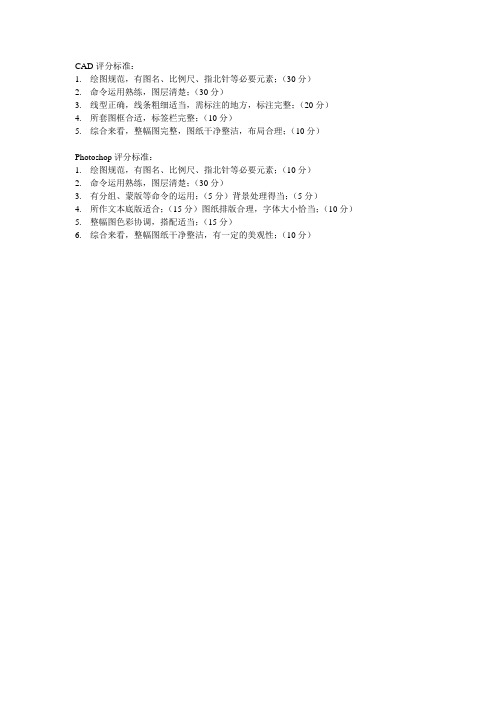

CAD评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（30分）
2.命令运用熟练，图层清楚；（30分）
3.线型正确，线条粗细适当，需标注的地方，标注完整；（20分）
4.所套图框合适，标签栏完整；（10分）
5.综合来看，整幅图完整，图纸干净整洁，布局合理；（10分）
Photoshop评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（10分）
2.命令运用熟练，图层清楚；（30分）
3.有分组、蒙版等命令的运用；（5分）背景处理得当；（5分）
4.所作文本底版适合；（15分）图纸排版合理，字体大小恰当；（10分）
5.整幅图色彩协调，搭配适当；（15分）
6.综合来看，整幅图纸干净整洁，有一定的美观性；（10分）。

第26期CAD技能一级试题评分标准-—工业产品类第1题15分见图一，若漏画标记“○”的线段或该线段不准确，则每条扣2分；若漏画其余的线段或该线段不准确，则每条扣1分（包括线型为中心线的线段）；若线型、线型比例、线宽不合适，则每项扣0.5分。

图一 第1题 图二 第2题第2题25分1. 分数分配如图二所示。

2. 若主、左视图或主、俯视图未对齐，则每处扣2分。

3. 可以不画虚线。

每漏（错）画一条带标记“○”的线段，扣除2分；每漏（错）画一条其余的线段，扣除1分。

4．若漏画剖面线或剖面域错，则每处扣1分；若主、左视图的剖面线方向或间隔不一致，则扣1分。

5. 若线型、线宽、线型比例不合适，则每项扣1分。

6. 若未按题目要求，结果是全剖或外形的左视图，则扣3分。

第3题35分1. 视图（不含尺寸和表面结构的标注，22分）（1）分数分配如图三所示。

（2）若主、俯视图或主、左视图未对齐，则每处扣2分。

（3）每漏（错）画一条图线，则扣1分（对称的两条图线按一条统计）。

（4）若漏画剖面线、剖面域错则每处扣1分。

若这些剖面线的方向或间隔不一致，则共扣1分。

（5）若剖面线、波浪线、尺寸标注、文字或表面结构为粗线，则每项扣1分。

（6）若中心线出头过长（短）、线型、线型比例、线宽不合适，则每项扣1分。

2. 尺寸标注（7分）可改注其他合适的位置或标注形式，每漏（错）注一个尺寸，或该尺寸文字错（包括漏注公差符号）、字压线，则每处扣0.5分；若尺寸字体非工程字、尺寸比例不一致或太大（小），则每项扣1分。

3. 表面结构和技术要求（3分）可以改注其他合适的位置或标注形式，每漏（错）注一处，则扣0.5分。

若文字与尺寸文字的字样、高度不一致，则共扣1分。

若表面结构的符号不规范，则共扣1分。

图三 支架的零件图4. 图框和标题栏（3分）若图框和标题栏与题目要求的格式不一致，则扣1分；若漏填标题栏的内容（不包括“阅卷人签字”），则每项扣0.25分。

CAD考试规则评分标准CAD阶段考核评分标准及注意事项考核中的相关图纸均山考生在讣算机上通过CAD绘图软件完成，并保存在指定的位置。

选手在赛事中要认真细致、作图正确，尽量做到以下儿点：1、应严格按照项LI规定的尺寸绘制图纸。

这就需要选手熟练掌握绝对坐标输入法、相对坐标输入法、极坐标输入法;熟练掌握确定相对基准点的方法，熟练掌握LI标点捕捉的方法;熟练掌握跟踪的方法。

2、设置图层、图线、颜色，应注意图纸中的粗实线、细实线、点画线、双点画线、虚线等要绘制在相应的图层上，不要混淆不同的图层和线型。

3、绘制的图纸要精确。

如对于圆弧连接中的切点，应运用LI标捕捉的方式获取，而不应以L1测的方式确定。

4、根据要求设置尺寸标注样式，通过尺寸标注的有关命令标注尺寸，并不得分解拆开，以保持所标注的尺寸是一个完整的图形元素。

对于图案填充也是一个完整的图形元素，不要分解拆开。

评分细则表1,配分,8分，序号评分点分值得分条件判分要求（分值作参考）1 2图层、线型、颜各项参数设置正确没有按要求设置要扣分（每项色、线型比例扣0.5）2 2图框尺寸正确每线错扣0.5分3 3文字样式、标题文字正确、标题栏正确漏画多画线每处扣0.5分；栏图层用错每处扣0.5分；文字错误每处扣0.5分；文字排列不规则扣1分等4 1保存文件文件名、扩展名、保存必须全部正确才得分位置正确表2,配分,10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分；残留污迹每处扣0. 5分等表3,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分残留污迹每处扣0. 5分等表4,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0. 5分剖面线漏画一处扣1分；剖面线间距〈1, >5扣1分；残留污迹每处扣0. 5分等表5,配分,50分，序号评分点分值得分条件判分要求（分值作参考）1 50绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0. 5分；中心线伸出不当每处扣0. 5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分；螺纹错误每处扣1分；断面图错误每处扣2分；文字错误每字扣0.5分；文字排列不规则扣1分；剖视、向视符号错误扣0.5分；残留污迹每处扣0.5分等粗糙度代号尺寸不准确扣1分；粗糙度代号正确属性块不正确扣2分；粗糙度代号标注不准确每处扣0.5分；尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分表7,第六题，配分，12分，序号评分点分值得分条件判分要求（分值作参考）1 12绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5 分；中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分;螺纹错误每处扣1分；文字错误每字扣0.5分；文字排列不规则扣1分；咅IJ视、向视符号错误扣0.5分；残留污迹每处扣0.5 分等尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分；。

评分标准第1题10分见图1，每漏画一条线段或该线段不准确，则扣1分；若中心线出头过长，则每处扣0.25分；若线型、线型比例不合适，则扣0.5分；若线宽不合适，则扣0.5分。

图1 第一题图2第二题第2题30分1. 分数分配如图2所示。

2. 若投影关系错（主视图和左视图、主视图和俯视图未对齐），则每处扣2分。

2. 每漏（错）画一条带标记“O”的线段，则扣2分；每漏（错）画一条其余的线段（包括中心线），则扣1分。

对称的两条线段按一条线段统计。

漏（错）画一处剖面线，则扣1分；若各处的剖面线的方向或间隔不一致则扣1分。

4. 若线型、线型比例不合适，则扣1分；若线宽不合适，则扣1分。

第3题30分1. 视图（不含尺寸和表面结构的标注）19分图3 阀体的三视图图4局部放大的阀体的左视图（1）各视图分数分配如图3所示。

（2）若投影关系错（主视图和左视图、主视图和俯视图未对齐），则每处扣2分。

（3）每漏（错）画其中一条线段，则扣1分。

每漏画或出现图5所示的错误，则扣1分。

若主视图的相贯线为直线，则扣1分。

若缺少左视图的相贯线，则扣1分，若该相贯线不准确，则扣0.5分。

图5 错误的螺孔实例2. 尺寸标注4分可以改注其他合适的位置，每漏（错）注一个尺寸，或该尺寸文字错，则扣0.25分；若字号不一致，则扣1分。

若尺寸比例不一致、太大（小），则扣1分。

3. 锥度标注1分若锥度标注不规范，则扣0.5分。

4. 表面结构2分可以改注其他合适的位置，每漏（错）注一处，则扣0.5分。

若数字与尺寸数字的高度不一致，则共扣1分。

若符号不规范，则共扣1分。

5. 图框和标题栏3分若标题栏与题目要求的格式不一致，则扣1分；除了“图号”和“校核者”之外，每漏填一项，则扣0.25分。

6. 技术要求1分7. 若字压线，则每处扣1分；若中心线出头过长，则每处扣0.5分；若线型、线型比例不合适,则扣1分；若线宽不合适，则扣1分；若字体非“仿宋”，则共扣1分。

建筑CAD考核标准淄博建筑工程学校建工部CAD技能考核标准说明一、考核目的建筑CAD软件是绘制建筑工程图的基本能力，如：基本图形的绘制与编辑、按图录入、图纸转换与保存打印等。

要求学生能够熟练掌握建筑工程图的图示内容和图示方法，具备建筑工程图识读的基本能力，能够按照国家建筑制图标准和规范绘制建筑工程图。

熟悉国家相关制图标准：《建筑制图标准》GB/T50104-2001、《总图制图标准》GB/T50103-2001、《房屋建筑制图统一标》GB/T500014-2001、《建筑结构制图标准》GB/T50105-2001。

二、考核要求（一）、知识要求（应知）（一）专业技术基础知识1．投影基本概念、基本原则，各类视图的二维绘制方法。

2．建筑制图标准，如图线、比例、图例、字体、图样画法、定位轴线、尺寸标注、图幅等等。

3．土建类施工图纸的组成和表示方法，正确识读建筑专业技术图纸。

4．建筑构造基础知识。

（二）计算机辅助制图知识。

1．计算机辅助制图基本原则、基本方法。

2．绘图环境的设置，图层、样式、模型与布局等知识。

3．精确绘图的相关知识。

4．二维图形、简单三维图形和文字的绘图与编辑。

5．图形信息管理与查询。

6．图形对象的输出、使用，如图块、输入与输出等知识。

（三）计算机应用基础知识1．软件的安装与一般问题处理。

2．操作系统、输出设备的使用。

3．其他常用软件的使用，如文本编辑软件。

（二）、操作要求（应会）（一）规范制图的能力正确识读建筑工程技术图纸，通过设置合理的绘图环境、布局和打印样式等实现国家制图标准规定的图幅、图线、比例、字体、尺寸标注样式等要求，形成优质规范的计算机绘图文件。

（二）精确制图的能力熟练掌握各种精确制图的技巧，根据指定的定位轴线或尺寸条件绘制建筑图形。

利用软件取得二维图形对象的准确信息，如长度、面积等。

成果应充分表现计算机辅助制图的特色和优势。

（三）高效制图的能力熟练掌握各种命令、工具和绘图技巧，具较高绘图效率。

评分细则
第1、2、3、4、5题，具体原则如下：
●每题建模部分和工程图部分分值平分
1、建模部分
●能够按照图纸完成三维模型，建模思路合理，无尺寸错误本题该部分得满分；
●每一处未完成的特征扣0.5分，直至该部分成绩扣完为止；
●每一处特征建构不合理扣0.5分，直至该部分成绩扣完为止；
●尺寸每错一处扣0.5分，直至该部分成绩扣完为止；
●本题该部分结果保存名称不对扣1分；
●本题该部分没有结果得0分。

2、工程图
●投影视图
能按照投影视图要求完成主要特征视图的创建，每完成一个视图得0.5分，其中有的投影视图中包括创建剖面，添加剖切符号等，则该视图的0.5分按照该视图所包含的内容进行平均分配。

●尺寸标注
按照视图上的标注方式完成全部的标注得分，未按完成一个标注扣0.1分，直至扣完为止。

●本题该部分结果保存名称不对扣1分；
●本题该部分没有结果得0分。

第 1 页共 1 页。

三维实体设计（3D-CAD）考试评分标准
学生姓名：得分：评卷教师：
一、生成零件1的主视图，30分
1、检查每个零件的三维模型，缺少一个扣5分
2、正确利用三维模型生成零件1的全剖主视图，如出现线错误每处扣5分
3、每缺一个尺寸标注扣2分，
扣满30分为止
二、生成装配图，50分
如有装配关系错误，本题不得分
1、每缺一个零件扣5分
2、图线错没处扣5分
3、缺零件序号标注每处扣5分
4、零件4、
5、6不能剖切，否则每处扣5分
5、零件2必须从座子中伸出来，否则扣5分
扣满50分为止
三、运动仿真，20分
1、看不到螺杆旋转同时动夹头下降，扣10分
2、看不到基座逐渐透明然后变成实体，扣10分
3、看不到动夹头压住圆管，扣10分
4、管夹头边工作，边发生场景旋转，看到产品全貌，此动画缺失扣10分
扣满20分为止。

参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设立＋草图设计＋特性造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。

②用零件名称做为文献名保存在以考生姓名为名称的文献夹中。

阀体1 共14分阀体1 共14分其中：长方体1分所有外圆（倒）角2分外圆柱体1分内圆柱体2分套筒2 共2分其中：圆柱和孔1分，螺纹1分。

螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分阀门4 共4分其中：圆柱体1分螺纹1分垫圈5 共1分凹环6 共2分其中：圆柱1分，锥面1分填料7 共2分其中：圆柱1分，锥面1分螺帽8 共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9 共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分调节螺帽11 共4分其中：长方体1分外圆柱体和孔1分凸环12 共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;装配共18分其中：阀体1定位2分；套筒2定位1分；螺帽3定位1分；阀门4定位2分；垫圈5定位1分；凹环6定位1分；②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图规定：与所给阀体的零件图内容一致。

分值分派如下：①视图共14分，其中：A3图纸幅面1分;俯视图重要采用三维模型投影得到，3分;主视图重要采用三维模型投影得到，3分;主视图肋板无剖面线，表达对的，3分。
