CAD绘图竞赛评分标准

宜昌市中等职业学校技能大赛（CAD制图）评分表班级机号参赛者：题号一二三四五合计成绩题号主要内容评分标准分数扣分得分一、基本操作与绘图环境设置文件保存存于指定盘，以参赛抽签号命名的文件夹，以题号命名的图形文件，每错一项扣0.5分。

10 图层设置按题目要求设置图层、线形、线宽、颜色，每错、漏一项扣0.5分。

布局布局页面大小正确、边距合理，每错一项扣1.5分，表框及标题栏按样张绘制，并填入相应的文字，每错、漏一项扣0.5分，三项扣完10分为止。

在标题栏中透露选手身份视作自动放弃竞赛资格，本卷0分计算。

二、公共图形绘制绘图未按图层绘制图形扣5分，按附图尺寸精确绘制图形，错、多、漏线每处扣1分。

20 标注尺寸样式与图形不合适扣3分，尺寸每错、漏一处扣1分。

文字错、漏一处扣1分，三项扣完35分为止。

三、绘制标准层平面图绘图未按图层绘制图形扣5分，按附图尺寸精确绘制图形，错、多、漏线每处扣1分。

25 标注尺寸样式与图形不合适扣3分，尺寸每错、漏一处扣1分。

文字错、漏一处扣1分，三项扣完25分为止。

四、绘制立面图绘图未按图层绘制图形扣3分，根据附图精确绘制图形，错、多、漏线每处扣1分。

25 标注尺寸样式与图形不合适扣3分，尺寸每错、漏一处扣0.5分。

文字错、漏一处扣1分，三项扣完25分为止。

五、绘制剖面图绘图未按图层绘制图形扣3分，根据附图精确绘制图形，错、多、漏线每处扣1分。

20 标注尺寸样式与图形不合适扣3分，尺寸每错、漏一处扣0.5分。

文字错、漏一处扣1分，三项扣完20分为止。

评卷人（签字）总分1。

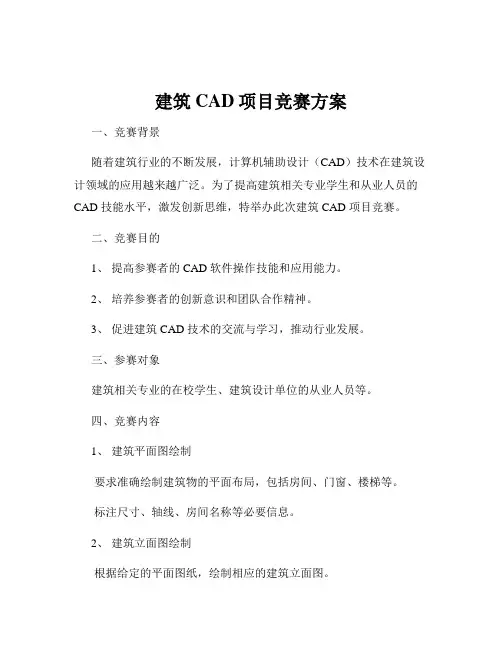

建筑CAD项目竞赛方案一、竞赛背景随着建筑行业的不断发展，计算机辅助设计（CAD）技术在建筑设计领域的应用越来越广泛。

为了提高建筑相关专业学生和从业人员的CAD 技能水平，激发创新思维，特举办此次建筑 CAD 项目竞赛。

二、竞赛目的1、提高参赛者的 CAD 软件操作技能和应用能力。

2、培养参赛者的创新意识和团队合作精神。

3、促进建筑 CAD 技术的交流与学习，推动行业发展。

三、参赛对象建筑相关专业的在校学生、建筑设计单位的从业人员等。

四、竞赛内容1、建筑平面图绘制要求准确绘制建筑物的平面布局，包括房间、门窗、楼梯等。

标注尺寸、轴线、房间名称等必要信息。

2、建筑立面图绘制根据给定的平面图纸，绘制相应的建筑立面图。

体现建筑的外观造型、材质和装饰细节。

3、建筑剖面图绘制选择建筑物的关键部位绘制剖面图，展示内部结构和构造。

标注剖面符号、标高、尺寸等。

4、三维建筑模型构建使用 CAD 软件或相关插件构建建筑的三维模型。

能够清晰展示建筑的整体形态和空间关系。

5、设计方案展示以 PPT 或展板的形式展示设计思路、方案特点和创新之处。

五、竞赛流程1、报名阶段发布竞赛通知，公布报名方式和截止日期。

参赛者填写报名表格，提交个人或团队信息。

2、初赛阶段发放初赛题目，参赛者在规定时间内完成并提交作品。

评审团队根据初赛作品评选出晋级决赛的名单。

3、决赛阶段公布决赛题目，晋级决赛的参赛者在指定场地进行现场操作。

决赛时间内完成作品，并进行现场展示和答辩。

4、颁奖阶段根据评审结果，举行颁奖典礼，颁发奖项和证书。

六、竞赛规则1、参赛作品必须为原创，不得抄袭他人作品。

2、严格按照竞赛要求的格式和规范提交作品。

3、初赛作品可以个人完成，决赛阶段如需团队合作，团队成员不超过 3 人。

4、竞赛过程中不得使用任何作弊手段，一经发现取消参赛资格。

七、评分标准1、绘图准确性（40%）图纸的尺寸、比例准确无误。

标注清晰、规范，符合建筑制图标准。

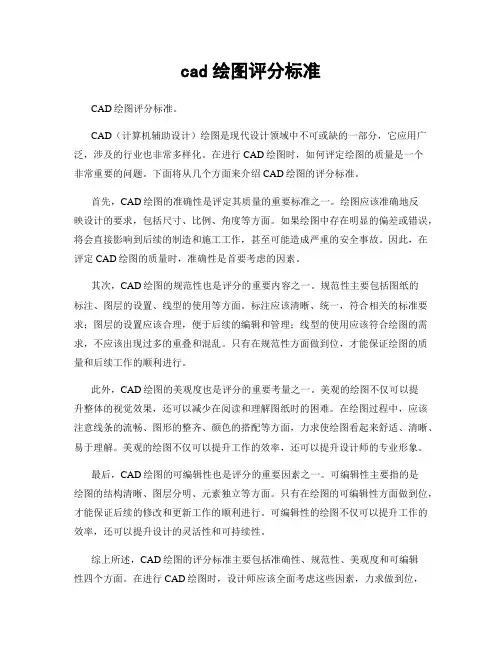

cad绘图评分标准CAD绘图评分标准。

CAD（计算机辅助设计）绘图是现代设计领域中不可或缺的一部分，它应用广泛，涉及的行业也非常多样化。

在进行CAD绘图时，如何评定绘图的质量是一个非常重要的问题。

下面将从几个方面来介绍CAD绘图的评分标准。

首先，CAD绘图的准确性是评定其质量的重要标准之一。

绘图应该准确地反映设计的要求，包括尺寸、比例、角度等方面。

如果绘图中存在明显的偏差或错误，将会直接影响到后续的制造和施工工作，甚至可能造成严重的安全事故。

因此，在评定CAD绘图的质量时，准确性是首要考虑的因素。

其次，CAD绘图的规范性也是评分的重要内容之一。

规范性主要包括图纸的标注、图层的设置、线型的使用等方面。

标注应该清晰、统一，符合相关的标准要求；图层的设置应该合理，便于后续的编辑和管理；线型的使用应该符合绘图的需求，不应该出现过多的重叠和混乱。

只有在规范性方面做到位，才能保证绘图的质量和后续工作的顺利进行。

此外，CAD绘图的美观度也是评分的重要考量之一。

美观的绘图不仅可以提升整体的视觉效果，还可以减少在阅读和理解图纸时的困难。

在绘图过程中，应该注意线条的流畅、图形的整齐、颜色的搭配等方面，力求使绘图看起来舒适、清晰、易于理解。

美观的绘图不仅可以提升工作的效率，还可以提升设计师的专业形象。

最后，CAD绘图的可编辑性也是评分的重要因素之一。

可编辑性主要指的是绘图的结构清晰、图层分明、元素独立等方面。

只有在绘图的可编辑性方面做到位，才能保证后续的修改和更新工作的顺利进行。

可编辑性的绘图不仅可以提升工作的效率，还可以提升设计的灵活性和可持续性。

综上所述，CAD绘图的评分标准主要包括准确性、规范性、美观度和可编辑性四个方面。

在进行CAD绘图时，设计师应该全面考虑这些因素，力求做到位，以保证绘图的质量和后续工作的顺利进行。

希望以上内容对大家有所帮助，谢谢阅读！。

CAD技能考核方案及标准
蔡锦涛
一、考核项目：
绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑、创建三维模型、编辑三维模型。

二、考核方法：
上机操作。

在规定时间内按考核试卷要求将操作结果存盘并提交（或由老师协助提交），由技能考核老师按照考核标准予以评分。

三、考试说明
、绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑考核方案
（ ）考核时间为 分钟，满分为 分。

（ ）绘制平面图形、编辑平面图形：给定图片及绘制要求，利用绘图命令及编辑图形命令绘制出图形。

（ ）文本标注与编辑，尺寸标注与编辑：完成（ ）要求后，利用给定图片进行文字标注与尺寸标注。

、创建三维模型、编辑三维模型考核方案
（ ）时间为 分钟，满分为 。

（ ）创建三维模型：给定图片及绘制要求，利用三维绘图命令创建三维模型。

（ ）编辑三维模型：完成（ ）要求后，利用给定图片将三维模型进行编辑。

四、参考教材：《✌◆♦☐✌中文版基础教程》中国青年出版社， 版
注：考试之前请考生自行检查计算机，考试中间出现死机等故障，不再重新计时。

五、考试内容及要求
（一）绘制平面图形
（二）绘制三维图形。

CAD考试规则评分标准CAD阶段考核评分标准及注意事项考核中的相关图纸均山考生在讣算机上通过CAD绘图软件完成，并保存在指定的位置。

选手在赛事中要认真细致、作图正确，尽量做到以下儿点：1、应严格按照项LI规定的尺寸绘制图纸。

这就需要选手熟练掌握绝对坐标输入法、相对坐标输入法、极坐标输入法;熟练掌握确定相对基准点的方法，熟练掌握LI标点捕捉的方法;熟练掌握跟踪的方法。

2、设置图层、图线、颜色，应注意图纸中的粗实线、细实线、点画线、双点画线、虚线等要绘制在相应的图层上，不要混淆不同的图层和线型。

3、绘制的图纸要精确。

如对于圆弧连接中的切点，应运用LI标捕捉的方式获取，而不应以L1测的方式确定。

4、根据要求设置尺寸标注样式，通过尺寸标注的有关命令标注尺寸，并不得分解拆开，以保持所标注的尺寸是一个完整的图形元素。

对于图案填充也是一个完整的图形元素，不要分解拆开。

评分细则表1,配分,8分，序号评分点分值得分条件判分要求（分值作参考）1 2图层、线型、颜各项参数设置正确没有按要求设置要扣分（每项色、线型比例扣0.5）2 2图框尺寸正确每线错扣0.5分3 3文字样式、标题文字正确、标题栏正确漏画多画线每处扣0.5分；栏图层用错每处扣0.5分；文字错误每处扣0.5分；文字排列不规则扣1分等4 1保存文件文件名、扩展名、保存必须全部正确才得分位置正确表2,配分,10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分；残留污迹每处扣0. 5分等表3,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分残留污迹每处扣0. 5分等表4,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0. 5分剖面线漏画一处扣1分；剖面线间距〈1, >5扣1分；残留污迹每处扣0. 5分等表5,配分,50分，序号评分点分值得分条件判分要求（分值作参考）1 50绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0. 5分；中心线伸出不当每处扣0. 5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分；螺纹错误每处扣1分；断面图错误每处扣2分；文字错误每字扣0.5分；文字排列不规则扣1分；剖视、向视符号错误扣0.5分；残留污迹每处扣0.5分等粗糙度代号尺寸不准确扣1分；粗糙度代号正确属性块不正确扣2分；粗糙度代号标注不准确每处扣0.5分；尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分表7,第六题，配分，12分，序号评分点分值得分条件判分要求（分值作参考）1 12绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5 分；中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分;螺纹错误每处扣1分；文字错误每字扣0.5分；文字排列不规则扣1分；咅IJ视、向视符号错误扣0.5分；残留污迹每处扣0.5 分等尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分；。

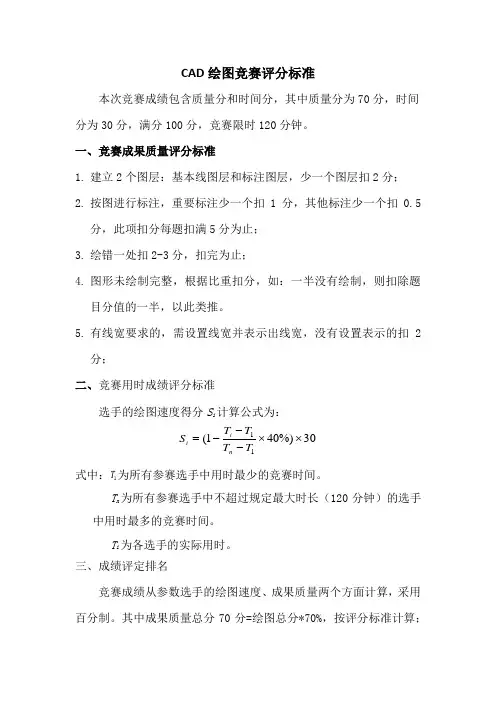

CAD 绘图竞赛评分标准
本次竞赛成绩包含质量分和时间分，其中质量分为70分，时间分为30分，满分100分，竞赛限时120分钟。

一、竞赛成果质量评分标准
1. 建立2个图层：基本线图层和标注图层，少一个图层扣2分；
2. 按图进行标注，重要标注少一个扣1分，其他标注少一个扣0.5分，此项扣分每题扣满5分为止；
3. 绘错一处扣2-3分，扣完为止；
4. 图形未绘制完整，根据比重扣分，如：一半没有绘制，则扣除题目分值的一半，以此类推。

5. 有线宽要求的，需设置线宽并表示出线宽，没有设置表示的扣2分；
二、竞赛用时成绩评分标准
选手的绘图速度得分S i 计算公式为：
式中：为所有参赛选手中用时最少的竞赛时间。

T n 为所有参赛选手中不超过规定最大时长（120分钟）的选手中用时最多的竞赛时间。

T i 为各选手的实际用时。

三、成绩评定排名
竞赛成绩从参数选手的绘图速度、成果质量两个方面计算，采用百分制。

其中成果质量总分70分=绘图总分*70%，按评分标准计算；30%)401(1
1⨯⨯---=T T T T S n i i 1T
绘图速度总分30分，按竞赛用时计算。

两项成绩相加成绩高者优先。

在两位参数选手成绩完全相同时，按质量成绩高顺序排名。

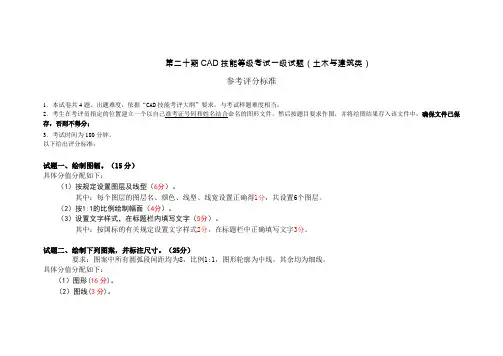

第二十期CAD技能等级考试一级试题（土木与建筑类）参考评分标准1．本试卷共4题。
