CAD绘图评分细则

全国计算机信息高新技术考试
图形图像处理（Photoshop平台）高级图像制作员级
考试评分细则
全国计算机信息高新技术考试图形像高级操作员Photoshop模块考试是面向使用计算机进行图形图像的设计人员或其他事务技术人员的技能测评，强调处理图像，图形设计的计算机能力及一定的熟练程度，判分标准即是根据工作中的应用技能特点概括而来。

本题采用分解评判点的方法，考评员需根据每一个评分点逐项评判，最后合计形成总分，评分时应注意以下几点:
1.如果考生完成的结果和答案基本一致，但使用的操作技能与要求不符，不给分。

2.凡是考题要求中明确指出的操作，评分时应控制要求。

3.若考生完成的效果与标准答案略有差别，但差别之处在该题中未明确要求的，可给分。

4.存储的文件格式，应保留本题相应的图层、通道、路径和动作等相关内容，否则相关技能点不给分。

5.考试中对文字和色彩不要求数字控制。

6.建议考评员以只读的方式打开考生建立的文档，以免因评分时的误操作
影响考生的原始考试结果。

本评分细则经国家职技能鉴定专家委员会计算机专业委员会审定，是考评员评判考生考试结果的唯一依据；本细则由审定机构解释和修订。

第一单元选区编辑15分
第二单元绘画色彩10分
第三单元矢量绘图10分
第四单元图层效果15分
第五单元通道动作15分
第六单元滤镜特效10分
第七单元Web网页10分
第八单元综合软件15分。

CAD评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（30分）
2.命令运用熟练，图层清楚；（30分）
3.线型正确，线条粗细适当，需标注的地方，标注完整；（20分）
4.所套图框合适，标签栏完整；（10分）
5.综合来看，整幅图完整，图纸干净整洁，布局合理；（10分）
Photoshop评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（10分）
2.命令运用熟练，图层清楚；（30分）
3.有分组、蒙版等命令的运用；（5分）背景处理得当；（5分）
4.所作文本底版适合；（15分）图纸排版合理，字体大小恰当；（10分）
5.整幅图色彩协调，搭配适当；（15分）
6.综合来看，整幅图纸干净整洁，有一定的美观性；（10分）。

CAD评分标准
CAD评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（30分）
2.命令运用熟练，图层清楚；（30分）
3.线型正确，线条粗细适当，需标注的地方，标注完整；（20分）
4.所套图框合适，标签栏完整；（10分）
5.综合来看，整幅图完整，图纸干净整洁，布局合理；（10分）
Photoshop评分标准：
1.绘图规范，有图名、比例尺、指北针等必要元素；（10分）
2.命令运用熟练，图层清楚；（30分）
3.有分组、蒙版等命令的运用；（5分）背景处理得当；（5分）
4.所作文本底版适合；（15分）图纸排版合理，字体大小恰当；（10分）
5.整幅图色彩协调，搭配适当；（15分）
6.综合来看，整幅图纸干净整洁，有一定的美观性；（10分）。

CAD考试规则评分标准CAD阶段考核评分标准及注意事项考核中的相关图纸均山考生在讣算机上通过CAD绘图软件完成，并保存在指定的位置。

选手在赛事中要认真细致、作图正确，尽量做到以下儿点：1、应严格按照项LI规定的尺寸绘制图纸。

这就需要选手熟练掌握绝对坐标输入法、相对坐标输入法、极坐标输入法;熟练掌握确定相对基准点的方法，熟练掌握LI标点捕捉的方法;熟练掌握跟踪的方法。

2、设置图层、图线、颜色，应注意图纸中的粗实线、细实线、点画线、双点画线、虚线等要绘制在相应的图层上，不要混淆不同的图层和线型。

3、绘制的图纸要精确。

如对于圆弧连接中的切点，应运用LI标捕捉的方式获取，而不应以L1测的方式确定。

4、根据要求设置尺寸标注样式，通过尺寸标注的有关命令标注尺寸，并不得分解拆开，以保持所标注的尺寸是一个完整的图形元素。

对于图案填充也是一个完整的图形元素，不要分解拆开。

评分细则表1,配分,8分，序号评分点分值得分条件判分要求（分值作参考）1 2图层、线型、颜各项参数设置正确没有按要求设置要扣分（每项色、线型比例扣0.5）2 2图框尺寸正确每线错扣0.5分3 3文字样式、标题文字正确、标题栏正确漏画多画线每处扣0.5分；栏图层用错每处扣0.5分；文字错误每处扣0.5分；文字排列不规则扣1分等4 1保存文件文件名、扩展名、保存必须全部正确才得分位置正确表2,配分,10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分；残留污迹每处扣0. 5分等表3,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0. 5分残留污迹每处扣0. 5分等表4,配分，10分，序号评分点分值得分条件判分要求（分值作参考）1 10绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0. 5分剖面线漏画一处扣1分；剖面线间距〈1, >5扣1分；残留污迹每处扣0. 5分等表5,配分,50分，序号评分点分值得分条件判分要求（分值作参考）1 50绘图有错扣分:正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0. 5分；中心线伸出不当每处扣0. 5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分；螺纹错误每处扣1分；断面图错误每处扣2分；文字错误每字扣0.5分；文字排列不规则扣1分；剖视、向视符号错误扣0.5分；残留污迹每处扣0.5分等粗糙度代号尺寸不准确扣1分；粗糙度代号正确属性块不正确扣2分；粗糙度代号标注不准确每处扣0.5分；尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分表7,第六题，配分，12分，序号评分点分值得分条件判分要求（分值作参考）1 12绘图有错扣分：正确使用已有参数（图层、没有按要求使用每处扣0.5分线型、颜料、线型比例）图形绘制准确视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5 分；中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分；剖面线间距〈1, >5扣1分;螺纹错误每处扣1分；文字错误每字扣0.5分；文字排列不规则扣1分；咅IJ视、向视符号错误扣0.5分；残留污迹每处扣0.5 分等尺寸变量错误每项扣2分；尺寸标注正确错、漏①、R等符号扣1分；错注漏注尺寸每处扣1分；。

可编辑修改精选全文完整版
CAD制图比赛竞赛规程及评分标准
一、竞赛目的
为了加强实践教学环节，使课程教学与技能竞赛结合起来，同时，以检验和展示参赛选手对工程制图知识的理解能力以及运用计算机技术绘制工程图样的能力，提高学生制图技能水平，给学生提供一个展示才华的平台。

二、参赛对象
2010级计算机班的学生。

三、竞赛安排
1、竞赛时间：4月23日下午
教学楼三楼机房
四、竞赛内容
根据给定的条件和要求，在规定的时间内，完成两项任务。

1, 基本任务：绘制等轴测图形。

（占总分的40%）
要求：图层、尺寸样式、文本样式的的设置
考查两方面的能力，其一是等轴测图形的尺寸标注能力，其二是对绘图软件功能的理解和实际运用与操作的能力。

2, 专业任务：根据不同的要求，绘制相应的专业图形（占总分的60%）,两题选一题 ,检验参赛选手阅读工程图样的能力、图形表达能力和用计算机绘制工程图样的能力。

参赛选手应当具有一定的空间想象能力和一定的投影表达能力。

五、成绩评定方案
竞赛成绩由评分裁判员根据评分统一标准统一阅卷、评分与计分。

评分标准如下：。

评分细则
第1、2、3、4、5题，具体原则如下：
●每题建模部分和工程图部分分值平分
1、建模部分
●能够按照图纸完成三维模型，建模思路合理，无尺寸错误本题该部分得满分；
●每一处未完成的特征扣0.5分，直至该部分成绩扣完为止；
●每一处特征建构不合理扣0.5分，直至该部分成绩扣完为止；
●尺寸每错一处扣0.5分，直至该部分成绩扣完为止；
●本题该部分结果保存名称不对扣1分；
●本题该部分没有结果得0分。

2、工程图
●投影视图
能按照投影视图要求完成主要特征视图的创建，每完成一个视图得0.5分，其中有的投影视图中包括创建剖面，添加剖切符号等，则该视图的0.5分按照该视图所包含的内容进行平均分配。

●尺寸标注
按照视图上的标注方式完成全部的标注得分，未按完成一个标注扣0.1分，直至扣完为止。

●本题该部分结果保存名称不对扣1分；
●本题该部分没有结果得0分。

第 1 页共 1 页。

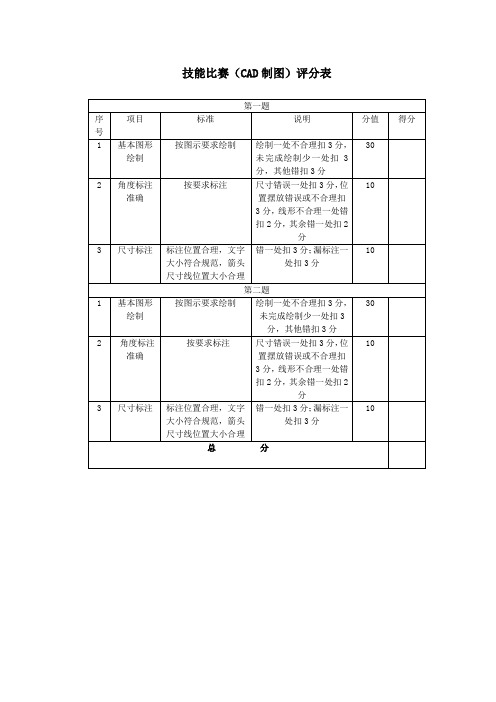

CAD 绘图竞赛评分标准
本次竞赛成绩包含质量分和时间分，其中质量分为70分，时间分为30分，满分100分，竞赛限时120分钟。

一、竞赛成果质量评分标准
1. 建立2个图层：基本线图层和标注图层，少一个图层扣2分；
2. 按图进行标注，重要标注少一个扣1分，其他标注少一个扣0.5分，此项扣分每题扣满5分为止；
3. 绘错一处扣2-3分，扣完为止；
4. 图形未绘制完整，根据比重扣分，如：一半没有绘制，则扣除题目分值的一半，以此类推。

5. 有线宽要求的，需设置线宽并表示出线宽，没有设置表示的扣2分；
二、竞赛用时成绩评分标准
选手的绘图速度得分S i 计算公式为：
式中：为所有参赛选手中用时最少的竞赛时间。

T n 为所有参赛选手中不超过规定最大时长（120分钟）的选手中用时最多的竞赛时间。

T i 为各选手的实际用时。

三、成绩评定排名
竞赛成绩从参数选手的绘图速度、成果质量两个方面计算，采用百分制。

其中成果质量总分70分=绘图总分*70%，按评分标准计算；30%)401(1
1⨯⨯---=T T T T S n i i 1T
绘图速度总分30分，按竞赛用时计算。

两项成绩相加成绩高者优先。

在两位参数选手成绩完全相同时，按质量成绩高顺序排名。
