发动机汽缸压缩压力检测实验

1气缸压缩压力的检测报告解析气缸压缩压力的检测报告是对发动机气缸压缩能力的评估，可以用于判断发动机的状况和性能以及可能的问题。

下面是对气缸压缩压力检测报告的解析。

首先需要了解气缸压缩压力的含义。

气缸压缩压力指的是发动机气缸在压缩冲程时产生的压力。

该压力由活塞向气缸内的空气施加的压力计算而得。

气缸压缩压力的大小与发动机的性能和状况直接相关。

在进行气缸压缩压力检测时，会使用一个压力计或压力表来测量压力。

检测过程通常分为以下几个步骤：1.发动机准备：首先需要将发动机启动并运行一段时间，以使其达到正常工作温度。

然后关闭发动机，使其完全冷却。

2.检测工具准备：将压力计或压力表连接到发动机的气缸之一、通常可以通过拆卸火花塞，并将检测工具插入火花塞孔。

确保检测工具与气缸紧密连接。

3.检测过程：在检测前，需要查阅发动机制造商的手册或参考资料，以了解理想的气缸压缩压力范围。

然后，以启动机器的方式启动发动机，使所有气缸都顺序工作。

记录每个气缸的压缩压力。

解析气缸压缩压力检测报告时，主要关注以下几个方面：1.压力数值：检测报告中通常会列出每个气缸的压缩压力数值。

这些数值应与发动机制造商提供的理论数值进行比较。

如果一些气缸的压力严重低于理论值，可能存在气缸密封不良、活塞环磨损、气门密封不良等问题。

2.压力差异：检测报告还会显示不同气缸之间的压力差异。

如果一些气缸的压力明显低于其他气缸，可能是由于活塞环磨损不均匀、气门间隙不准确等原因导致的。

3.泄漏测试：有些检测工具还可以进行气缸泄漏测试。

泄漏测试可帮助确定气缸内是否存在泄漏。

如果检测报告显示存在泄漏，可能是由于气缸密封不良、气门间隙不准确或活塞环损坏等问题。

根据检测报告的结果，可以进行相应的维修和保养措施。

例如，如果发现气缸压力过低，可能需要对活塞环进行更换，修复气缸密封。

如果存在气缸泄漏，可能需要调整气门间隙或更换气门密封等。

总之，气缸压缩压力的检测报告是评估发动机状况和性能的重要工具。

气缸压力检测实验报告实验目的：本实验旨在通过模拟气缸工作状态，检测气缸内的压力变化情况，并分析实验结果。

实验设备：1.气缸模型：模拟真实汽车气缸的结构和工作原理。

2.压力传感器：测量气缸内的压力变化。

3.数据采集系统：用于记录和存储压力传感器采集的数据。

4.控制系统：用于模拟气缸的工作过程和控制压力变化。

实验步骤：1.将气缸模型安装在实验台上，并连接好压力传感器和数据采集系统。

2.打开控制系统，设置气缸的工作参数，比如运动速度和压力范围。

3.开始实验，记录气缸内的压力变化情况。

4.重复实验，改变控制系统中的工作参数，观察并记录压力变化的差异。

5.结束实验，保存数据供后续分析。

实验结果：通过实验，我们得到了一系列气缸内压力变化的数据。

根据这些数据，我们可以绘制出压力-时间曲线，并分析实验结果。

首先，我们可以观察到气缸内压力在气缸运动过程中的变化。

在运动开始时，气缸内的压力逐渐增加，直到达到一些峰值。

然后，在气缸的运动过程中，压力逐渐减小，直到最终稳定在一个较低的数值。

其次，我们可以根据实验数据，计算得到气缸内的平均压力和压力变化的速率。

通过对不同实验条件下的数据进行比较，我们可以得出结论：气缸的工作速度对压力变化的影响较大，速度越快，压力变化越剧烈。

实验分析：气缸压力的变化是由气缸的工作过程和控制系统的调整来决定的。

具体来说，气动系统的工作原理和气缸内压力的变化规律密切相关。

另外，实验中还存在一些误差和不确定性。

首先，压力传感器的精度和性能可能存在一定误差。

其次，气缸模型的制造质量和装配精度也会对实验结果造成影响。

此外，实验过程中的环境条件和操作人员的经验水平等因素也会对实验结果产生一定影响。

实验结论：经过本次实验，我们得到了气缸内压力变化情况的相关数据，并对实验结果进行了分析。

根据实验数据和分析结果，我们可以得出以下结论：1.气缸内的压力随着气缸的运动过程而变化，具有一定的规律性。

2.气缸工作的速度对压力变化的影响较大，速度越快，压力变化越剧烈。

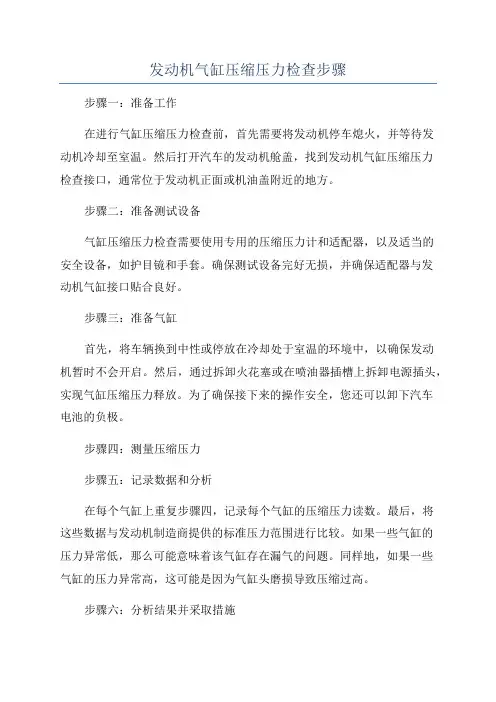

发动机气缸压缩压力检查步骤步骤一：准备工作在进行气缸压缩压力检查前，首先需要将发动机停车熄火，并等待发动机冷却至室温。

然后打开汽车的发动机舱盖，找到发动机气缸压缩压力检查接口，通常位于发动机正面或机油盖附近的地方。

步骤二：准备测试设备气缸压缩压力检查需要使用专用的压缩压力计和适配器，以及适当的安全设备，如护目镜和手套。

确保测试设备完好无损，并确保适配器与发动机气缸接口贴合良好。

步骤三：准备气缸首先，将车辆换到中性或停放在冷却处于室温的环境中，以确保发动机暂时不会开启。

然后，通过拆卸火花塞或在喷油器插槽上拆卸电源插头，实现气缸压缩压力释放。

为了确保接下来的操作安全，您还可以卸下汽车电池的负极。

步骤四：测量压缩压力步骤五：记录数据和分析在每个气缸上重复步骤四，记录每个气缸的压缩压力读数。

最后，将这些数据与发动机制造商提供的标准压力范围进行比较。

如果一些气缸的压力异常低，那么可能意味着该气缸存在漏气的问题。

同样地，如果一些气缸的压力异常高，这可能是因为气缸头磨损导致压缩过高。

步骤六：分析结果并采取措施根据气缸压缩压力检查的结果，您可以得出不同的结论。

如果所有气缸的压力都在标准范围内，那么可以认为发动机密封性良好。

如果一些或多个气缸的压力低于标准值，这可能意味着发动机存在密封问题，例如磨损的活塞环、气缸壁磨损或气缸盖密封不良等。

如果一些或多个气缸的压力高于标准值，这可能表明气缸头有问题，例如磨损的阀门导致了不完全的密封。

根据分析结果，您可以采取适当的措施修复发动机问题。

这可能涉及更换活塞环、研磨气缸壁、更换阀门密封件或调整气缸头。

根据发动机问题的严重程度以及您的技术和经验水平，您可能需要寻求专业的汽车维修服务。

总结：。

气缸压力测试气缸压力测试步骤如下：(1)预热并停止发动机。

(2)拆下发动机罩盖。

(3)将点火系统的正极与初级点火线圈断开，使其不起作用，并将其他电线用电工胶带绝缘，使其不能与接地线接触。

对无分电器的点火系，拆下4个点火线圈。

(4)拆下4个火花塞，并用空气枪吹掉其凹坑内所有的尘土。

(5)将发动机的燃油泵关掉，使其不起作用或断开4个喷油器连接器。

注意：在进行气缸压缩压力检查时，假设喷射系统不停止工作，燃料喷射发动机喷出的燃料会进人气缸。

假设燃料蒸气从火花塞孔喷出，可能会导致严重的爆炸，造成人身伤害。

2检测汽缸压缩压力检测气缸压缩压力注意事项：(1)不能在凉车时测量气缸压力，由于温度和大气压等因素的影响，只有在发动机达到正常的工作温度时测得的缸压，才具有实质性的参照价值。

(2)关于电喷柴油机在测试中必须拆下燃油泵保险或其他继电器保险再测量，否则往往会导致“淹缸〞以及缸压偏低的状况。

(3)测试过程中，必须将节气门阻风门全部打开，否则会由于燃烧室内进气量不够，而导致缸压偏低。

(4)由于气缸压力测量具有一定的偶然性，只测一次往往不准确，只有经过2～3次测试然后取其平均值，测试结果才有效可靠。

(5)测试中起动机运转时间不能过长或过短。

时间过长会过多消耗电能和损害起动机，过短则会达不到测试标准。

3柴油机汽缸压力检测柴油机气缸压力的检测方法如下：用气缸压力表检测柴油发动机气缸压缩压力的方法如下：(1)启动发动机，原地运转，待发动机冷却液温度达到80℃左右时，停止发动机运转。

(2)先清理吹净喷油器安装孔处的尘土脏物。

(3)拆开喷油器上的高压油管和回油管接头，卸下喷油器，把6 MPa的压力表装在喷油器螺纹孔内(千万不可使用手持式压力表)。

压力表接头与喷油器座孔接合处应加垫圈，以防漏气。

(4)用起动机带动发动机，压力表的大读数即为气缸压缩压力值。

将所测定的数值与原厂规定标准值比较不应低于20%，各气缸压力差应不超过8%。

实训项目气缸压力检测一、实验目的1、了解气缸压力表的结构特点及使用方法。

2、掌握实验方法和步骤;初步掌握实验的操作技能。

.3、根据测试结果,对发动机泄露原因、部位及严重程度等作出一定的分析和合理的判断.二、实验设备STN3000电控发动机实训台架气缸压力表三、注意事项1、蓄电池的充电状态及起动机的技术状况良好。

2、发动机的冷却温度应在规定的范围内。

3、发动机的润滑条件良好。

4、测量每缸压力时,压缩行程应不少于4次5、测试时,应注意远离发动机的外部运转零件以及灼热的部位,以免造成人身损伤。

6、在拆装发动机火花塞时,应注意防止异物进入发动机内部,造成发动机的损坏。

四、实验步骤1、发动机应运转至正常的工作温度,水冷发动机冷却液温度为75~95℃,风冷发动机机油温为80~90℃2、拆除全部火花塞(汽油机)、喷油器(柴油机)或预热棒(柴油机),以减少曲轴转动阻力。

3、拔下分电器中央电极高压线,使其可靠打铁,以免发生电击着火。

4、把节气门和阻力门置于全开位置,以减少空气阻力。

5、把气缸压力表的锥形橡胶接头压紧在被测的火花塞或喷油器安装孔上。

6、用起动机带动曲轴旋转3~5s,其汽油机转速应≥130~150r/min,柴油机转速应≥500r/min,待指针稳定后读取读书,然后按下单向阀使指针回零。

7、按上述方法一次检测各个气缸,每个气缸的测量次数应不少于两次,测量结果应取平均值。

8、对个别指示值偏低的气缸,可向气缸内注入机油10~15mL,用起动机驱动发动机运转3~5s后,重新测试该缸的气缸压力,进一步判断气缸密封状况。

五、气缸压力检测结果诊断与分析1、当气缸压缩机压力的检测值超过或低于标准值,均说明发动机技术状况不良,存在故障。

2、当气缸压缩机压力的检测值低于标准值时,可向火花塞或喷油器孔注入适量(20~30mL)的润滑油。

3、润滑油后,再次检测气功压缩压力,并比较两次检测结果。

若第二次检测结果比第一次高,并接近标准值,则表明气缸密封性不良时由气缸、活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等原因引起的:若第二次检测结果与第一次近似,则表明气缸密封性不良的原因为进、排气门或气缸衬垫不封密;若两次检测结果均表明相邻两缸压缩压力低,则故障可能是由两缸相邻处的气缸陈涛漏气或缸盖螺栓未拧紧所致。

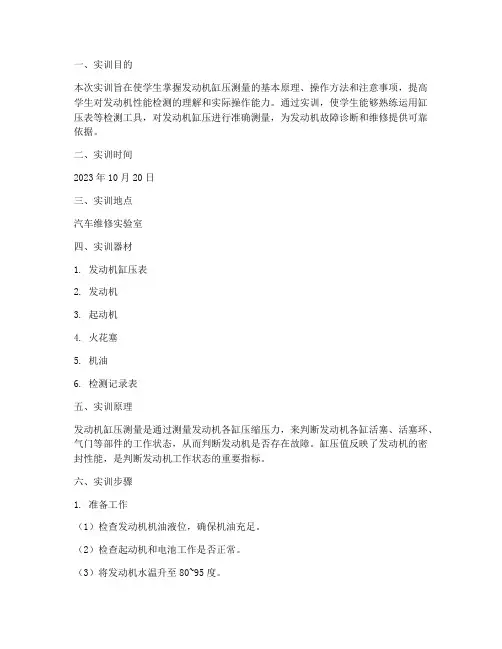

一、实训目的本次实训旨在使学生掌握发动机缸压测量的基本原理、操作方法和注意事项，提高学生对发动机性能检测的理解和实际操作能力。

通过实训，使学生能够熟练运用缸压表等检测工具，对发动机缸压进行准确测量，为发动机故障诊断和维修提供可靠依据。

二、实训时间2023年10月20日三、实训地点汽车维修实验室四、实训器材1. 发动机缸压表2. 发动机3. 起动机4. 火花塞5. 机油6. 检测记录表五、实训原理发动机缸压测量是通过测量发动机各缸压缩压力，来判断发动机各缸活塞、活塞环、气门等部件的工作状态，从而判断发动机是否存在故障。

缸压值反映了发动机的密封性能，是判断发动机工作状态的重要指标。

六、实训步骤1. 准备工作（1）检查发动机机油液位，确保机油充足。

（2）检查起动机和电池工作是否正常。

（3）将发动机水温升至80~95度。

2. 拆卸火花塞（1）关闭发动机，拔下高压线。

（2）拆下火花塞。

3. 检查气缸（1）转动曲轴，除去缸内杂质。

（2）用压力表连接至火花塞孔。

4. 测量缸压（1）油门踏板踩到底，启动马达带转曲轴。

（2）读取缸压值，记录在检测记录表上。

（3）重复上述步骤，对其他气缸进行测量。

5. 分析结果（1）比较各缸缸压值，判断是否存在异常。

（2）根据缸压值，分析发动机故障原因。

6. 恢复原状（1）将火花塞安装回原位。

（2）装上高压线。

七、实训结果与分析1. 实训结果本次实训共测量了发动机4个气缸的缸压值，各缸缸压值如下：气缸1：1200 kPa气缸2：1250 kPa气缸3：1300 kPa气缸4：1350 kPa2. 结果分析（1）各缸缸压值均在正常范围内，说明发动机各缸活塞、活塞环、气门等部件工作状态良好。

（2）各缸缸压值较为均匀，说明发动机密封性能良好。

（3）根据缸压值，未发现发动机存在明显故障。

八、实训总结通过本次发动机缸压测量实训，我掌握了发动机缸压测量的基本原理、操作方法和注意事项。

在实训过程中，我学会了如何使用缸压表等检测工具，对发动机缸压进行准确测量。

发动机气缸压力的检测方法一、压缩检测法压缩检测法是最常用的检测发动机气缸压力的方法。

下面是具体的步骤：1.准备工作：首先要确保车辆处于静止状态，发动机冷却水温度在正常范围内，并关闭所有的电器设备。

2.卸下火花塞：为了方便旋转发动机，首先需要卸下火花塞。

3.连接压缩测试仪：将压缩测试仪的压力传感器插入到已拆下的火花塞孔中，并确保密封良好。

4.测试压缩比：通过电启动器启动发动机，以保持曲轴转速在靠近怠速的范围内。

在压缩测试仪上观察压力读数，连续启动和停止发动机3-5次，记录每个气缸的压力读数，并计算平均值。

5.分析结果：根据测试结果，判断每个气缸的压力值是否均一，以及压力值是否在正常范围内。

一般来说，每个气缸的压力应该相差不大，且在可接受范围内。

6.发现问题处理：如果一些气缸的压力值异常高或异常低，可能意味着该气缸存在问题，比如气缸气门密封不良、活塞环损坏等。

需要进一步检查和修复。

二、曲轴转角检测法曲轴转角检测法通过曲轴转角传感器来检测气缸压力。

这种方法相对于压缩检测法更为精确，但需要专用设备和高级技术。

1.连接转角传感器：将曲轴转角传感器连接到发动机曲轴上。

这个传感器可以测量曲轴转角。

2.启动发动机：通过电启动器启动发动机，并让其保持在工作状态。

3.采集数据：使用检测设备对发动机进行实时监测，并采集曲轴转角和压力数据。

4.数据分析：通过分析得到的曲轴转角和压力数据，可以推断每个气缸的压力情况。

如果一些气缸的压力异常，可能意味着该气缸存在问题。

5.发现问题处理：对于出现压力异常的气缸，需要进一步检查和修复，比如检查气门和活塞环的密封情况。

需要注意的是，任何一种检测方法都需要进行多次测试来获得准确的结果，并且在进行测试前需要确保检测设备的准确性和稳定性。

此外，不同类型的发动机可能有不同的测试方法和标准，需要根据具体的发动机类型和车辆制造商的要求进行。

实验报告1_气缸压缩压力的检测摘要：本实验目的是测量内燃机气缸的压缩压力，从而分析内燃机气缸的工作状态。

实验采用压力传感器连接汽缸，通过数据采集系统和计算机实时监测和记录压力数据。

实验结果表明，不同转速下气缸的压缩压力有所差异，采用适当的转速可以提高压缩压力，进一步提高内燃机的工作效率。

关键词：气缸压力、压力传感器、数据采集系统、内燃机、工作状态、压缩压力引言：内燃机是一种重要的能量转换设备，它通过燃烧燃料与氧气产生高温高压气体，从而驱动汽缸活塞运动以释放能量。

在内燃机的工作过程中，气缸压缩压力是判断其工作状态和效率的重要指标。

因此，准确测量和分析气缸压缩压力对于内燃机的研究与改进非常重要。

实验目的：本实验的目的是测量内燃机气缸的压缩压力，通过实时监测和记录压力数据，分析内燃机的工作状态，并根据实验结果提出改进方案。

实验原理：压力传感器是一种能够将压力信号转化为电信号的传感器，它的精度和响应速度直接影响到实验结果的准确性。

本实验采用精度较高的压力传感器连接内燃机的气缸，通过数据采集系统和计算机实时监测和记录压力。

实验过程中，首先确定实验所需的转速范围，并调整内燃机的转速到设定值。

然后，将压力传感器正确连接到内燃机的气缸上，通过数据采集系统实时读取和记录压力数据。

根据实验数据，计算气缸压缩压力的平均值和变化趋势。

实验步骤：1.打开内燃机电源，将内燃机转速控制旋钮调整到合适范围。

2.将压力传感器连接到内燃机的气缸上，并确保连接牢固可靠。

3.启动数据采集系统和计算机，设置合适的采样频率和采样时长。

4.调整内燃机转速到设定值，开始收集压力数据。

5.实时监测和记录压力数据，直到采样时长结束。

6.根据实验数据，计算气缸压缩压力的平均值和变化趋势。

实验结果：在实验过程中，我们采集并记录了不同转速下气缸的压缩压力数据。

实验结果显示，随着转速的增加，气缸的压缩压力呈现上升趋势。

最高压缩压力出现在转速为XXXrpm时，为XXXX Pa。

气缸压缩压力检测方法
气缸压缩压力是衡量汽车发动机运行状态的一项重要指标。

通过
检测发动机各个气缸的压缩压力，可以了解发动机各个组件的进一步
运行情况，及时排除故障，以保证车辆正常行驶。

气缸压缩压力检测方法很多，其中比较常用的是使用压缩压力计
进行测试。

首先需要将车辆的点火系统和燃油系统关闭，然后拆下一
支火花塞并插入压缩压力计的连接口中。

接着需要将油门踏板踩至底部，以便使气缸内的压力达到最高。

然后启动发动机并等待一段时间，让压缩压力计显示稳定后进行读数。

重复以上步骤进行多次测试，以
确保数据的准确性。

在进行气缸压缩压力检测过程中，需要注意以下几点：首先，检
测前需要确保汽车的测量单位和压缩压力计的测量单位一致，以免数
据混淆。

其次，测试过程尽量在发动机冷却后进行，以便获取更准确
的数据。

最后，在测试过程中需要注意安全，防止火花塞的突然爆炸
伤人。

通过气缸压缩压力检测，可以快速了解发动机状态，及时排查故障，以保证车辆的正常运行。

在实际操作中，需要注意上述事项，以
便获得更准确的测试数据，从而更好地维护车辆。

简述气缸压缩压力的检测步骤
气缸压缩压力的检测步骤一般如下：
1. 确定检测方法：常用的气缸压缩压力检测方法有压缩仪法和曲线法。

压缩仪法是将压缩仪插入气缸火花塞孔，使用电动马达旋转发动机，测量气缸压缩压力；曲线法是利用诊断仪读取汽车发动机的曲线数据，计算气缸压缩压力。

2. 准备工具和设备：根据选定的检测方法，准备相应的气缸压缩压力检测工具和设备，如压缩仪、气缸压力表等。

3. 为检测做好准备：将汽车停靠在平坦的地面上，并使发动机保持在冷却状态下，排放出所有的压缩空气后再开始检测。

4. 检测压缩压力：根据选定的检测方法，将气缸压缩压力检测工具连接到气缸火花塞孔或排气歧管，启动发动机将其旋转，按照检测方法测量气缸压缩压力值。

5. 分析结果：根据测量结果，判断气缸的压缩情况，可能的原因包括磨损、气门问题、活塞环老化等。

根据检测结果，进行相应的修理和维护。

气缸压力检测实验报告实验目的- 了解汽车气缸压力的重要性和应用- 掌握气缸压力检测的方法和步骤- 分析不同压力对发动机性能的影响实验仪器- 汽车气缸压力检测仪- 扳手- 螺丝刀- 记录表格实验步骤1. 准备工作：将汽车停在平整地面上，熄火后等待引擎冷却。

打开引擎盖，找到气缸压力检测装置的连接口。

2. 连接气缸压力检测仪：将检测仪的连接管与汽车气缸的连接口相连接，确保连接紧固并无泄漏。

3. 检测操作：按照仪器的使用说明，启动汽车引擎，并在适当的时间持续输入油门。

监测仪器将实时记录和显示气缸压力数据。

4. 记录数据：观察并记录不同油门输入时的气缸压力数值，并标注对应的油门开度。

5. 分析结果：根据数据记录表格，分析不同油门开度下气缸压力的变化规律。

并结合汽车厂家提供的标准数据，判断所检测汽车的气缸压力是否在正常范围内。

实验结果和讨论根据实验数据，我们观察到随着油门开度的增加，气缸压力呈现出逐渐升高的趋势。

这是因为当油门开度增大时，进入汽缸的空气流动速度加快，压力也相应增加。

在正常情况下，气缸压力应该在汽车厂家提供的标准范围内。

气缸压力的正常范围取决于车辆的类型和发动机特性。

过低或过高的气缸压力都可能会产生故障，影响发动机的工作效率和性能。

通过实验数据的分析和与标准数据的对比，我们可以判断出所检测的汽车气缸压力处于正常范围内。

这意味着该车辆的发动机工作良好，有足够的压力提供动力。

实验结论- 汽车气缸压力是发动机工作正常的关键指标之一。

通过气缸压力检测，可以判断发动机的工作状态和性能。

- 气缸压力检测仪是一种有效的工具，可以快速准确地测量气缸压力，并为故障诊断提供依据。

- 气缸压力随着油门开度的增加而增加，保持正常范围内的气缸压力对发动机的性能和效率至关重要。

实验注意事项- 在进行气缸压力检测之前，必须保证汽车的引擎已经冷却，以避免烫伤。

- 检测仪器的连接必须严密，以防止压力泄漏，影响数据准确性。

- 操作过程中，要注意观察仪器的显示，及时记录并标注气缸压力数值与油门开度的对应关系。

一、实训目的1. 理解气缸缸压在发动机工作过程中的重要性。

2. 掌握气缸缸压检测的基本原理和操作方法。

3. 学会通过气缸缸压检测分析发动机的故障。

二、实训时间2023年11月10日三、实训地点汽车维修实验室四、实训器材1. 气缸压力表2. 发动机3. 气缸压力检测工具4. 火花塞扳手5. 气门间隙扳手6. 发动机润滑油7. 磁性吸盘8. 记录本五、实训步骤1. 准备工作（1）检查气缸压力表是否完好，并进行校准。

（2）检查发动机润滑油是否充足，如有不足，及时添加。

（3）确保发动机处于正常工作温度。

2. 检测前准备工作（1）将发动机熄火，等待发动机冷却。

（2）拔出各缸高压线，拆下所有火花塞。

（3）用气门间隙扳手调整气门间隙至标准值。

3. 气缸缸压检测（1）将气缸压力表插入上火花塞孔，确保气缸压力表与气缸密封良好。

（2）启动发动机，待发动机转速稳定后，踩下离合器。

（3）切断汽油泵和喷油嘴的燃油供应，确保发动机断油、断火。

（4）打开节气门，使发动机进入高速运转状态。

（5）将气缸压力表连接到火花塞座孔处，观察气缸压力表的读数。

（6）记录每个气缸的缸压值。

4. 检测结果分析（1）将检测到的气缸缸压值与正常值进行对比，分析气缸缸压是否在正常范围内。

（2）如果某个气缸的缸压值明显低于其他气缸，分析可能的原因，如气门密封不良、活塞环磨损等。

（3）根据检测结果，提出相应的维修建议。

5. 检测后工作（1）将气缸压力表取出，重新安装火花塞。

（2）将高压线插回原位。

（3）启动发动机，检查发动机运转是否正常。

六、实训总结1. 通过本次实训，我们掌握了气缸缸压检测的基本原理和操作方法，了解了气缸缸压在发动机工作过程中的重要性。

2. 在实际操作过程中，我们学会了如何根据气缸缸压检测结果分析发动机的故障，为发动机维修提供了有力依据。

3. 本次实训使我们认识到，气缸缸压检测是发动机维修中一项重要的检测项目，对保证发动机的正常工作具有重要意义。

实验报告1 气缸压缩压力的检测
一、实验目的
通过使用气缸压力表对发动机的气缸压力进行检测，并根据检测数据对发动机各个气缸的技术状况作出诊断。

二、实验方法
1.发动机运转至正常温度，水冷发动机水温75～95 ℃。

2.拆除全部火花塞或喷油器(柴油机)。

3.把节气门和阻风门置于全开位置。

4.把气缸压力表的锥形橡胶接头压紧在被测缸的火花塞孔内，或把螺纹管接头拧在火花塞孔上。

5.用起动机带动曲轴旋转3～5 s，指针稳定后读取读数，然后按下单向阀使指针回零。

每个气缸的测量次数应不少于两次。

6.按上述方法依次检测各个气缸。

三、检测结果及分析
1.诊断标准：0.9-1.2MPa,磨损极限0.7 MPa，各缸之差0.3 MPa，大修竣工发动机的气缸压力应符合原设计规定；每缸压力与各缸平均压力的差：汽油机不超过8％，柴油机不超过10％。

2.分析
某缸压缩压力检测值较低，在火花塞孔处加入少量润滑油后重新检测该缸压缩压力：（1）如果该缸压缩压力明显升高，分析该缸存在什么问题？
（2）如果该缸压缩压力基本不变，分析该缸存在什么问题？
（3）如果该缸和相邻气缸压力检测值都较低，分析该缸和相邻气缸存在什么问题？
3.分析结论：。

简述气缸压缩压力的检测步骤
气缸压缩压力的检测步骤如下：
1. 让发动机处于温暖状态：确保发动机在冷启动后运行至少5分钟，以使其处于正常工作状态。

2. 关闭所有电子和电气设备：关闭所有的电子和电气设备，如收音机、灯光和空调等，以确保发动机不耗费额外的功率。

3. 移除点火塞：使用点火塞扳手或其他合适的工具拆下车辆其中一个气缸的点火塞。

4. 插入压力计：插入一个压力计到气缸内，并确保它与汽缸的孔匹配。

5. 开启发动机：让发动机绕着该气缸旋转四到五次。

在这个过程中，检查压力计的读数，并写下来。

6. 重复步骤：重复上述步骤，测试其它汽缸的压缩压力。

7. 比较和分析结果：比较不同汽缸的压力读数，以确定它们是否大致相等。

如果读数差别较大，则说明汽缸存在问题。

8. 分析检测结果：根据检测结果确定是否需要更换或修理发动机，或修复相关的汽缸部件。

气缸压力检测实验报告年级：08交通1班姓名：曾沛学号：200830550126实验指导老师：黄燕娟气缸压力检测气缸压力的高低、正常与否影响着发动机的经济性与排放行，正常的气缸压力有利于增强汽车的动力性与燃油经济性。

汽缸压缩终了时的压力与发动机压缩比、曲轴转速、发动机温度、进气阻力、机油黏度及汽缸密封性等因素有关。

在其他因素基本不变时，检测汽缸压缩压力大小，可以判断汽缸的密封性。

目前检测气缸压力的方法一般有三种：基于启动电流检测、基于启动电压降检测和气缸压力表检测。

本次试验采用气缸压力表检测。

一、试验设备汽油机用气缸压力表、柴油机用气缸压力表（如下图所示）气缸压力表：气缸压力表是检测气缸压缩压力的一种专用压力表，它一般由压力表头、导管、单向阀和接头等组成。

压力表头的驱动元件是一根扁平的弯成圆圈状的管子，一端为固定端，另一端为活动端。

活动端通过杠杆、齿轮机构与指针相连。

当压力进入弯管时弯管伸直，于是通进杠杆、齿轮机构带动指针动作，在表盘上指示出压力的大水。

气缸压力表的接头有两种：一种为锥形或阶梯形的橡胶接头，可以压紧在火花塞或喷油器孔上；另一种为螺纹管接头，可以拧紧在火花塞或喷油器孔内。

接头通过导管与压力表头相连通。

导管也有两种：一种为金属硬导管，适用于橡胶接头；另一种为软导管适用于螺纹管接头。

气缸压力表还装有能通大气的单向阀。

当单向阀处于关闭位置时，可保持压力畏指针位置以便于读数。

当按下单向阀按扭使其处于开启位置时，可使压力表指针回零。

二、检测方法测量汽缸压缩压力时，应将发动机运转至正常工作温度（水温80-90℃）后熄火进行。

汽油机需要先清尘后拆除全部火花塞，并要保证蓄电池够电，将节气门和阻风门全开；柴油机需要拆除全部喷油器。

然后把汽缸压力表的的锥形橡皮头压紧在火花塞（喷油器）孔上，用启动机转动曲轴3-5s（转速应符合原厂规定）。

由一人把汽油压力表塞头严密堵塞在要检查的汽缸火花塞孔内；内另一人将阻风门、节气门完全打开、拧启动机开关，使气缸压缩3-5次，待压力表指针指针回零。

气缸压缩压力的检测一、检测方法1. 确定曲轴箱内的油粘度适当,油位适当,并且蓄电池适当充电。

操作车辆直到发动机达到正常工作温度。

转动点火开关至“OFF”位置，并拔出油泵保险丝或继电器，2. 拆卸点火线圈（A）。

3. 拆卸火花塞。

使用 16mm 火花塞专用扳手,拆卸 4 个火花塞。

4. 检查气缸压缩压力。

(1) 插入压缩压力表至火花塞孔。

(2) 完全开启节气门。

(3)用起动机带动动发动机(3-5S)测量压缩压力。

一定要使用充分带电蓄电池,使发动机达到250rpm以上的速度。

(4) 对各缸按1）到3）的步骤重复检测。

记录下各缸的压缩压力。

5. 安装火花塞。

6. 安装点火线圈（A）。

7.装回油泵保险丝或继电器。

二、结果分析：测量结果如高于原设计规定，并不一定是气缸密封性好，要结合使用和维修情况进行分析。

这种情况有可能是燃烧室内积炭过多、气缸衬垫过薄或缸体与缸盖结合平面经多次修理加工过甚造成。

测量结果如低于原设计规定，可向该缸火花塞或喷油器孔内注入适量机油（20ml），然后用气缸压力表重测气缸压力并记录，如果：1)第二次测出的压力比第一次高，接近标准压力，表明是气缸、活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等原因造成气缸不密封。

2)第二次测出的压力与第一次略同，即仍比标准压力低，表明是进、排气门或气缸衬垫不密封。

3)两次检测结果均表明某相邻两缸压力都相当低，说明是两缸相邻处的气缸衬垫烧损窜气。

以上仅为对气缸组不密封部位的故障分析或推断。

为了准确地测出故障部位，可在测完气缸压力后，针对压力低的气缸，采用如下简易方法：以汽油机为例，卸下空气滤清器，打开散热器盖和加机油口盖，用一根胶管，一头接压缩空气气源，另一头通过锥形橡胶头插在火花塞孔内。

摇转发动机曲轴，使被测气缸活塞处于上止点位置，然后将变速器挂低挡，拉紧驻车制动，打开压缩空气(600kPa以上)开关，注意倾听漏气声。

如在进气口处听到漏气声，说明进气门不密封；如在排气消声器处听到漏气声，说明排气门不密封；如在散热器加水口处看到有气泡或听到出气声，说明气缸衬垫不密封造成气缸与水套沟通；如在相邻气缸火花塞口处听到漏气声，说明气缸衬垫在该两缸之间处烧损窜气；如在加机油口处听到漏气声，说明气缸活塞配合副不密封。

实验一实验一：：汽缸压缩压力的检测汽缸压缩压力的检测一、实验的目的与要求实验的目的与要求1、通过对气缸压力的检测，了解其正常工作的标准值，能正确使用气缸压力表。

2、通过对气缸压力的检测，能够通过压力值，波形判断发动机的气缸的密封性。

二、实验设备实验设备1、时代超人发动机实验台架、广本2.4发动机实验台架2、气缸压力表 三、实验内容实验内容气缸压缩压力检测与分析 四、实验步骤实验步骤检测活塞到达压缩上止点时气缸压缩压力的大小，可以检测气缸的密封性。

1、将发动机运转至冷却液温度80°C 即正常工作温度，发动机机油温度至少为30°C。

2、吹净火花塞或喷油器周围的赃物，拆下全部火花塞或喷油器，并按汽缸顺序放置。

3、把汽缸压力表的橡胶接头插在被测缸的火花塞或喷油器孔中，扶正压紧。

4、将节气门至于全开位置，启动发动机转动曲轴3～5S，待压力表指针指示并保持最大压力后停止转动。

5、取下压力表读取数据，按下单向阀使压力表指针回零。

按上述方法依次测量各缸，每缸测量不少于2次，每缸测量结果去算术平均值。

五、思考与分析思考与分析 通过实验测量，所测发动机的气缸压力值为多少？与标准值相比较，这台发动机气密性是否良好？若有故障，请试分析之。

答：第一缸(Kg/ ) 第二缸(Kg/ )第三缸(Kg/ ) 第四缸(Kg/ ) 第1次 12.2 14 14.8 14.9 第2次 12.0 14.1 15 15.3 第3次 12.1 13.9 15.2 15.1 平均值12.114.015.015.1有上表数据可知，在误差允许的范围内，所测得的压力值与标准值相差不大，故了判定该发动机的气密性良好。

结果分析结果分析：：1、新发动机气缸压缩压力值应为1～1.3Mpa，磨损极限压力值为0.75Mpa，各缸压力差不得大于0.3Mpa。

2、气缸压缩压力低于规定标准时，可向活塞顶部加注20～30g 的新机油，再测。

发动机汽缸压缩压力检测实验一、实验内容测量发动机汽缸压缩压力并计算各缸压力差值。

二、实验目的1、熟悉气缸压力表的使用原理。

2、掌握用气缸压力表检测发动机气缸压力的方法、步骤。

3、了解相应的国家检测标准。

三、实验仪器设备1、轿车l辆或发动机1台。

2、常用工具1套，发动机专用工具1套。

3、气缸压力表1个。

四、实验准备工作1、检查蓄电池充电状态。

2、发动机应预热到正常工作温度，熄火，拔去火花塞端高压线接头，充分清洁火花塞及火花塞孔凹部周围；拆除点火线圈中央高压线。

五、实验步骤1、将气缸压力表安装在被测气缸的火花塞孔内(柴油机安装在喷油嘴孔内)，将气缸压力表扶正压紧。

2、在起动机带动曲轴转动之前，将油门踩到底使节气门全开(带阻风门的还包括阻风门全开)，柴油机将排气制动打开。

3、用起动机带动曲轴转动3～5s (不少于4个压缩行程)。

在转动曲轴的同时观察气缸压力表，直到压力表的指针保持最大指示值为止，停止转动曲轴。

此时指示值便是该气缸的最大压缩压力。

按下单向阀使气缸压力表指针回零。

4、测量各缸，每缸不少于两次。

六、注意事项1、蓄电池的充电状态及起动机的技术状况良好。

2、发动机的水温应在规定的范围内。

3、测量每个汽缸压力时，压缩行程应不少于4次。

七、结果整理与分析1、每缸测量2-3次，计算平均值；并根据实验地点所处海拔高度，修正气缸压缩压力值。

2、对个别缸、相邻缸压缩压力读数偏低，个别缸偏高或读数时高时低，应根据使用因素作出切实的判断。

3、测量数据记录表格4、思考题1）、发动机为什么要预热到正常工作温度？2）、汽油机、柴油机检测方法一样吗？3）、为什么要测量多次？。
