配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别

馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV 线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

配变终端设备（TTU）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。

为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。

在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。

开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

部分DTU还具备保护和备用电源自动投入的功能。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

FTUDTUTTURTU的作用有什么区别1. FTU（Field Terminal Unit）：现场终端单元FTU是广泛应用于配网系统中的一种设备，主要用于数据采集和控制。

FTU可以实现对现场设备的实时监测和控制，包括对电力设备、变电站等各类设备的监控和管理。

FTU通过现场总线或无线网络与主站系统通信，传输数据并接收指令。

FTU通常与遥测终端、遥控终端等设备配合使用，实现对电力系统的远程监测和控制。

2. DTU（Data Terminal Unit）：数据终端单元DTU主要用于数据采集和传输，它是连接实体感知器和控制器的中介设备。

DTU可以将现场采集到的数据转化为数字信号，通过通信网络传输给上位系统，以实现对远程设备的监测和控制。

DTU具有数据处理和转发能力，可对数据进行处理和筛选，确保数据传输的准确性和可靠性。

3. TTU（Terminal Telemetry Unit）：终端遥测单元TTU是用于远程监测和控制系统中的一种设备，主要用于数据采集、传输和显示。

TTU可以实时监测现场设备的状态和参数，将采集到的数据传输给上位系统并显示出来。

TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件，可实现对各类设备的远程监测和控制。

4. RTU（Remote Terminal Unit）：远程终端单元RTU是一种用于远程自动化系统中的设备，主要用于数据采集、处理和控制。

RTU通常与传感器、执行器等现场设备连接，通过通信网络与中心站系统通信，实现对远程设备的监测和控制。

RTU具有数据处理和逻辑控制功能，可根据预设的逻辑条件执行控制动作，保证系统的安全可靠运行。

在功能和应用上，FTU主要用于配网系统中的数据采集和控制；DTU 主要用于数据采集和传输；TTU主要用于数据监测和显示；RTU主要用于远程控制和逻辑处理。

虽然它们的作用有些相似，但在具体的应用场景和功能上有所区别。

总的来说，FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分，它们各自的功能和特点使得系统能够实现对远程设备的监测和控制，提高了系统的运行效率和安全性。

智能配电终端(TTU)配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。

1、智能配电终端（TTU）FTU是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

1.1定义FTU是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

1.2特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

1.3功能遥测（1）交流电气测量Ia、Ib、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。

（2）两表法或三表法，软件计较出P、Q、Pa、Pb、Pc、f、cos∮等，按照主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。

遥信（1）开关状态信号，SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。

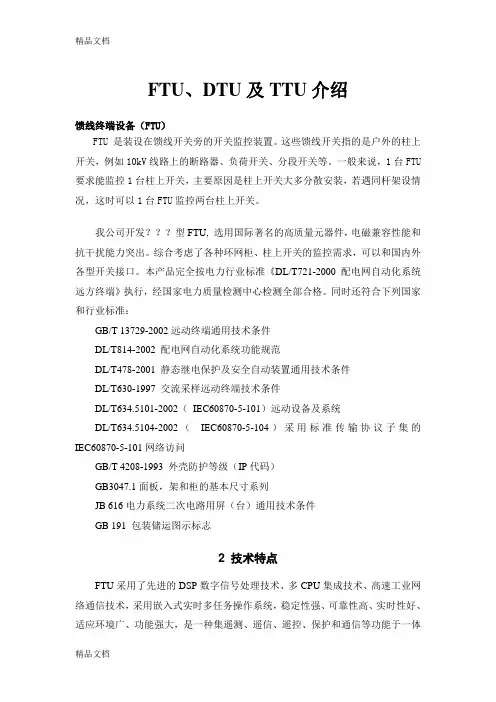

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

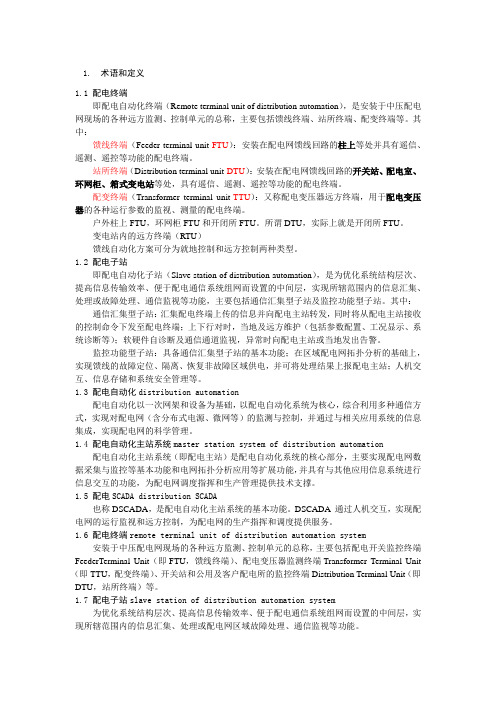

1.术语和定义1.1配电终端即配电自动化终端（Remote terminal unit of distribution automation），是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括馈线终端、站所终端、配变终端等。

其中：馈线终端（Feeder terminal unit-FTU）：安装在配电网馈线回路的柱上等处并具有遥信、遥测、遥控等功能的配电终端。

站所终端（Distribution terminal unit-DTU）：安装在配电网馈线回路的开关站、配电室、环网柜、箱式变电站等处，具有遥信、遥测、遥控等功能的配电终端。

配变终端（Transformer terminal unit-TTU）：又称配电变压器远方终端，用于配电变压器的各种运行参数的监视、测量的配电终端。

户外柱上FTU，环网柜FTU和开闭所FTU。

所谓DTU，实际上就是开闭所FTU。

变电站内的远方终端（RTU）馈线自动化方案可分为就地控制和远方控制两种类型。

1.2配电子站即配电自动化子站（Slave station of distribution automation），是为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或故障处理、通信监视等功能，主要包括通信汇集型子站及监控功能型子站。

其中：通信汇集型子站：汇集配电终端上传的信息并向配电主站转发，同时将从配电主站接收的控制命令下发至配电终端；上下行对时，当地及远方维护（包括参数配置、工况显示、系统诊断等）；软硬件自诊断及通信通道监视，异常时向配电主站或当地发出告警。

监控功能型子站：具备通信汇集型子站的基本功能；在区域配电网拓扑分析的基础上，实现馈线的故障定位、隔离、恢复非故障区域供电，并可将处理结果上报配电主站；人机交互、信息存储和系统安全管理等。

1.3配电自动化distribution automation配电自动化以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

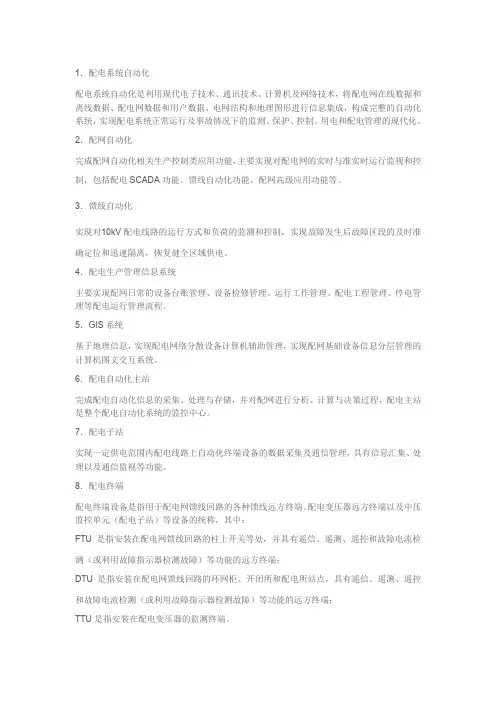

1．配电系统自动化配电系统自动化是利用现代电子技术、通讯技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。

2．配网自动化完成配网自动化相关生产控制类应用功能，主要实现对配电网的实时与准实时运行监视和控制，包括配电SCADA功能、馈线自动化功能、配网高级应用功能等。

3．馈线自动化实现对10kV配电线路的运行方式和负荷的监测和控制，实现故障发生后故障区段的及时准确定位和迅速隔离，恢复健全区域供电。

4．配电生产管理信息系统主要实现配网日常的设备台账管理、设备检修管理、运行工作管理、配电工程管理、停电管理等配电运行管理流程。

5．GIS系统基于地理信息，实现配电网络分散设备计算机辅助管理，实现配网基础设备信息分层管理的计算机图文交互系统。

6．配电自动化主站完成配电自动化信息的采集、处理与存储，并对配网进行分析、计算与决策过程，配电主站是整个配电自动化系统的监控中心。

7．配电子站实现一定供电范围内配电线路上自动化终端设备的数据采集及通信管理，具有信息汇集、处理以及通信监视等功能。

8．配电终端配电终端设备是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元（配电子站）等设备的统称，其中：FTU是指安装在配电网馈线回路的柱上开关等处，并具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；DTU是指安装在配电网馈线回路的环网柜、开闭所和配电所站点，具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；TTU是指安装在配电变压器的监测终端。

9．“一遥”功能指状态信息的远传（即遥信YX）。

10．“二遥”功能指配电终端将采集的开关位置信息（即遥信YX）及电流电压量（即遥测YC），通过通信系统上传到配电自动化主站。

配电自动化终端DTU详解1. 什么是配电自动化终端DTU配电自动化终端DTU（Distribution Terminal Unit）是在配电系统中用于实现远程监控和控制的重要设备。

它通过采集、传输和接收配电系统的实时数据，实现对配电系统运行情况的实时监测和控制。

2. 配电自动化终端DTU的功能2.1 数据采集和传输配电自动化终端DTU能够采集配电系统的各种数据，如电流、电压、功率等参数。

它可以通过以太网、GSM、GPRS等通信方式，将采集到的数据传输到远程监控中心。

2.2 远程监控和控制配电自动化终端DTU还具有远程监控和控制的功能。

监控中心通过与DTU建立通信连接，可以实时获取配电系统的运行状态和数据。

同时，监控中心可以通过DTU下发指令，对配电系统进行远程操作和控制。

2.3 故障报警和事件记录配电自动化终端DTU能够实时监测配电系统的运行状态，一旦发现异常情况，如过载、短路等故障，DTU会向监控中心发送报警信息。

同时，DTU还可以记录配电系统发生的各种事件，便于后续分析和处理。

3. 配电自动化终端DTU的应用场景3.1 配电网监控与管理配电自动化终端DTU可应用于各种规模的配电网监控与管理系统中。

通过DTU的安装和配置，配电系统的运行状态可以实时监测，并且可以通过远程操作和控制来提高配电系统的运行效率和可靠性。

3.2 变电站自动化配电自动化终端DTU也可以应用于变电站自动化系统中。

通过与变电设备的连接，DTU可以将变电站的实时数据和运行状态传输到监控中心。

同时，监控中心也可以通过DTU对变电站进行远程操作和控制。

3.3 新能源配电网随着新能源的不断发展，新能源配电网的建设和管理变得越来越重要。

配电自动化终端DTU可以用于新能源配电网的监控和控制，实时采集和传输新能源发电设备的运行数据，提高新能源配电网的运行效率和稳定性。

4. 总结配电自动化终端DTU在配电系统中起着至关重要的作用。

它能够通过数据采集和传输，实现远程监控和控制；同时，还具备故障报警和事件记录等功能。

配电网自动化远方终端FTU与传统RTU区别有哪些？馈线自动化终端（FTU）是自动化系统与一次设备联结的接口，主要用于配电系统变压器、断路器、重合器、分段器、柱上负荷开关、环网柜、调压器、无功补偿电容器的监视和控制，与馈线主站通信，提供配电系统运行控制及管理所需的数据，执行主站给出的对配电设备的控制调节指令，以实现馈线自动化的各项功能。

FTU实质上是介于远方终端（RTU）与继电保护之间的一种自动化终端。

电力系统配中TTU、DTU以及FTU是什么意思?各有什么用途，全名叫什么！馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

配变终端设备（TTU）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。

为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。

在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。

配网自动化专业术语（FTU/DTU/TTU/三遥/GIS/SCADA）1．配电系统自动化配电系统自动化是利用现代电子技术、通讯技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。

2．配网自动化完成配网自动化相关生产控制类应用功能，主要实现对配电网的实时与准实时运行监视和控制，包括配电SCADA功能、馈线自动化功能、配网高级应用功能等。

3．馈线自动化实现对10kV配电线路的运行方式和负荷的监测和控制，实现故障发生后故障区段的及时准确定位和迅速隔离，恢复健全区域供电。

4．配电生产管理信息系统主要实现配网日常的设备台账管理、设备检修管理、运行工作管理、配电工程管理、停电管理等配电运行管理流程。

5．GIS系统基于地理信息，实现配电网络分散设备计算机辅助管理，实现配网基础设备信息分层管理的计算机图文交互系统。

6．配电自动化主站完成配电自动化信息的采集、处理与存储，并对配网进行分析、计算与决策过程，配电主站是整个配电自动化系统的监控中心。

7．配电子站实现一定供电范围内配电线路上自动化终端设备的数据采集及通信管理，具有信息汇集、处理以及通信监视等功能。

8．配电终端配电终端设备是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元（配电子站）等设备的统称，其中：FTU是指安装在配电网馈线回路的柱上开关等处，并具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；DTU是指安装在配电网馈线回路的环网柜、开闭所和配电所站点，具有遥信、遥测、遥控和故障电流检测（或利用故障指示器检测故障）等功能的远方终端；TTU是指安装在配电变压器的监测终端。

9．“一遥”功能指状态信息的远传（即遥信YX）。

10．“二遥”功能指配电终端将采集的开关位置信息（即遥信YX）及电流电压量（即遥测YC），通过通信系统上传到配电自动化主站。
