配网自动化产品手册一、产品概述配网自动化产品是一种基于先进的智能电网技术，用于实现电力配网系统的自动化控制和管理。
该产品能够监测、控制和保护电力设备，提高电网运行效率，减少能源浪费，并提供实时数据和报警功能，以确保电网的安全稳定运行。
二、产品特点1. 高度可靠性：配网自动化产品采用先进的电力保护和控制技术，能够及时检测故障并采取相应的措施，确保电网的稳定运行。
2. 智能化管理：该产品配备了智能监测系统，能够实时监测电网的运行状态和设备的工作情况，并提供数据分析和报表功能，帮助用户进行电网管理和优化。
3. 远程控制：配网自动化产品支持远程控制功能，用户可以通过电脑或手机APP对电网设备进行远程操作，提高了操作的便捷性和灵活性。
4. 数据分析和报警：该产品能够收集和分析电网运行数据，并提供实时报警功能，及时发现和处理异常情况，确保电网的安全运行。
5. 可扩展性：配网自动化产品具有良好的可扩展性，可以根据用户的需求进行定制和升级，以满足不同规模和复杂度的电网系统。
三、产品组成配网自动化产品由以下几个主要部分组成：1. 主控系统：主控系统是整个配网自动化产品的核心，负责监测和控制电网设备的运行状态，并与其他子系统进行数据交互和控制指令传递。
2. 监测系统：监测系统用于实时监测电网的运行状态和设备的工作情况，包括电流、电压、功率等参数的监测和记录。
3. 控制系统：控制系统负责根据主控系统的指令对电网设备进行控制操作，包括开关控制、故障处理等。
4. 保护系统：保护系统用于检测和处理电网设备的故障情况，包括过载保护、短路保护等功能。
5. 通信系统：通信系统负责与其他子系统进行数据交互和控制指令传递，包括局域网、互联网等通信方式。
6. 用户界面：用户界面提供用户与配网自动化产品进行交互的界面，包括电脑软件、手机APP等。
四、产品应用配网自动化产品广泛应用于各类电力配网系统，包括城市配电网、农村配电网、工业配电网等。

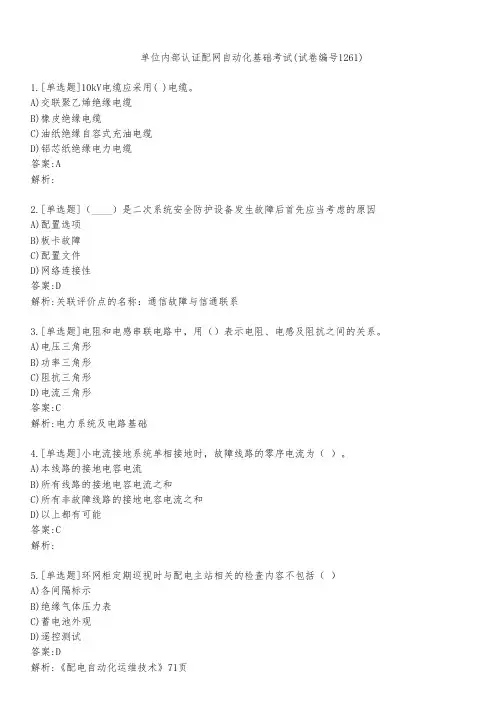

单位内部认证配网自动化基础考试(试卷编号1261)1.[单选题]10kV电缆应采用( )电缆。
A)交联聚乙烯绝缘电缆B)橡皮绝缘电缆C)油纸绝缘自容式充油电缆D)铝芯纸绝缘电力电缆答案:A解析:2.[单选题]（____）是二次系统安全防护设备发生故障后首先应当考虑的原因A)配置选项B)板卡故障C)配置文件D)网络连接性答案:D解析:关联评价点的名称：通信故障与信通联系3.[单选题]电阻和电感串联电路中，用（）表示电阻、电感及阻抗之间的关系。
A)电压三角形B)功率三角形C)阻抗三角形D)电流三角形答案:C解析:电力系统及电路基础4.[单选题]小电流接地系统单相接地时，故障线路的零序电流为（ ）。
A)本线路的接地电容电流B)所有线路的接地电容电流之和C)所有非故障线路的接地电容电流之和D)以上都有可能答案:C解析:5.[单选题]环网柜定期巡视时与配电主站相关的检查内容不包括（ ）A)各间隔标示B)绝缘气体压力表C)蓄电池外观D)遥控测试答案:D6.[单选题]AVC的主要作用是（）。
A)调节系统周波和系统潮流B)调节系统周波和系统电压C)调节系统电压和无功潮流D)调节有功和无功潮流答案:C解析:电力系统及电路基础7.[单选题]（）实现各系统之间的信息交互功能。
A)历史服务器B)SCADA服务器C)信息交换总线服务器D)接口服务器答案:C解析:8.[单选题]退出运行的电力监控系统应履行退役报废手续，并对相关数据存储介质进行（），避免敏感信息泄漏。
A)删除B)彻底擦除C)销毁D)恢复出厂设置答案:B解析:电力监控系统网络安全专业基础知识9.[单选题]基层单位应按有关规定和要求，认真开展岗位培训工作，每月应不少于（）个学时。
A)7B)7.5C)8D)8.5答案:C解析:10.[单选题]变压器是（）电能的设备。
A)生产B)传递C)使用D)既生产又传递答案:B解析:电力系统及电路基础11.[单选题]安装在户外的终端应紧凑、小巧，能防尘、防雨，防护等级不得低于（）的要求。
配网自动化基础考试(试卷编号1191)1.[单选题]在电源管理模块配置蓄电池活化电阻，关注蓄电池内阻，超过额定值或超过投运初始值（）的应进行活化或充放电处理A)20%B)25%C)30%D)50%答案:D解析:2.[单选题]重合器式馈线自动化一般需要变电站出线开关（ ）次重合闸配合A)1B)2C)3D)多答案:D解析:3.[单选题]配电终端应具备（）字节长度的软件校验码。
A)1B)2C)3D)4答案:B解析:4.[单选题]（）不是DTU的结构类型？A)遮蔽卧式B)户外立式C)组屏式D)罩式答案:D解析:5.[单选题]磁盘格式化会( )磁盘所有资料。
A)删除B)不影响C)只删除选中的部分解析:关联评价点的名称：应用操作系统、Word 、Excel、Powerpoint等常用软件6.[单选题]正常运行情况下，中性点长时间电压位移不应超过系统标称相电压的（ ），下列说法正确的是（ ）。
A)10%B)15%C)20%D)30%答案:B解析:7.[单选题]( )为应用软件提供日志记录功能接口，提供日志基本功能A)防火墙B)平台软件C)支撑软件D)硬件答案:B解析:8.[单选题]十进制数215转化为二进制数是（）。
A)11001101B)10011111C)10010001D)11010111答案:D解析:关联评价点的名称：应用操作系统、Word 、Excel、Powerpoint等常用软件9.[单选题]频率异常问题和处理( )异常一样。
A)电压B)电流C)内部线路D)CPU答案:A解析:10.[单选题]智能配变终端宜采用（）作为后备电源。
A)交流电B)直流C)超级电容D)太阳能11.[单选题]设备管理命令中，devctl 命令的命令格式是（ ）A)devctl { -h | -t| -e| -E | -M | -k | -I| -m | -H | -i| -f }B)devctl { -h | -t| -e| -E | -M | -L | -I| -m | -H | -i| -f }C)devctl { -h | -t| -e| -E | -M | -v | -I| -m | -H | -i| -f }D)devctl { -h | -t| -e| -E | -M | -T | -I| -m | -H | -i| -f }答案:C解析:12.[单选题]104规约的报文格式大致分为两类，一类为仅含()字节应用规约控制信息（APCI）的U格式或S格式， 另一类为包含应用规约控制信息和应用服务数据单元（ASDU）的I格式报文。

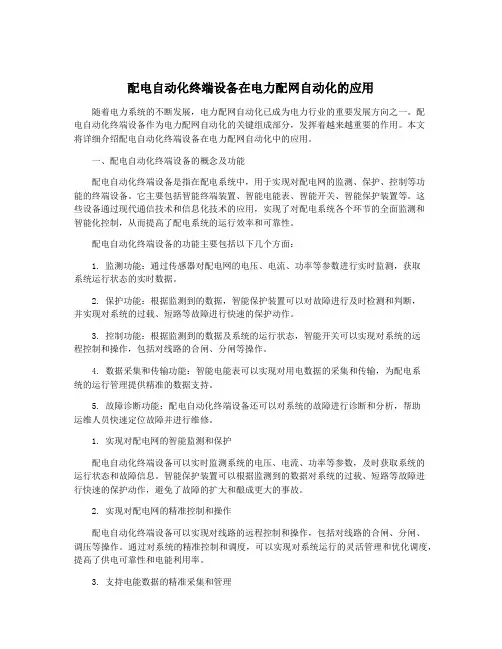

配电自动化终端设备在电力配网自动化的应用随着电力系统的不断发展，电力配网自动化已成为电力行业的重要发展方向之一。
配电自动化终端设备作为电力配网自动化的关键组成部分，发挥着越来越重要的作用。
本文将详细介绍配电自动化终端设备在电力配网自动化中的应用。
一、配电自动化终端设备的概念及功能配电自动化终端设备是指在配电系统中，用于实现对配电网的监测、保护、控制等功能的终端设备。
它主要包括智能终端装置、智能电能表、智能开关、智能保护装置等。
这些设备通过现代通信技术和信息化技术的应用，实现了对配电系统各个环节的全面监测和智能化控制，从而提高了配电系统的运行效率和可靠性。
配电自动化终端设备的功能主要包括以下几个方面：1. 监测功能：通过传感器对配电网的电压、电流、功率等参数进行实时监测，获取系统运行状态的实时数据。
2. 保护功能：根据监测到的数据，智能保护装置可以对故障进行及时检测和判断，并实现对系统的过载、短路等故障进行快速的保护动作。
3. 控制功能：根据监测到的数据及系统的运行状态，智能开关可以实现对系统的远程控制和操作，包括对线路的合闸、分闸等操作。
4. 数据采集和传输功能：智能电能表可以实现对用电数据的采集和传输，为配电系统的运行管理提供精准的数据支持。
5. 故障诊断功能：配电自动化终端设备还可以对系统的故障进行诊断和分析，帮助运维人员快速定位故障并进行维修。
1. 实现对配电网的智能监测和保护配电自动化终端设备可以实时监测系统的电压、电流、功率等参数，及时获取系统的运行状态和故障信息。
智能保护装置可以根据监测到的数据对系统的过载、短路等故障进行快速的保护动作，避免了故障的扩大和酿成更大的事故。
2. 实现对配电网的精准控制和操作配电自动化终端设备可以实现对线路的远程控制和操作，包括对线路的合闸、分闸、调压等操作。
通过对系统的精准控制和调度，可以实现对系统运行的灵活管理和优化调度，提高了供电可靠性和电能利用率。
单位内部认证配网自动化运维考试(试卷编号151)1.[单选题]新部颁CDT规约中功能码有()个，分别代表不同信息用途。
A)512B)256C)128D)64答案:B解析:2.[单选题]智能分布式馈线自动化终端间的通讯网络宜采用（ ）A)工业光纤以太网、EPON光纤网络B)工业光纤以太网、无线网络C)EPON光纤网络、无线网络D)工业光纤以太网、EPON光纤网络、无线网络答案:A解析:3.[单选题]配电自动化终端对时异常属于（）。
A)危急缺陷B)严重缺陷C)普通缺陷D)一般缺陷答案:D解析:4.[单选题]配电主站核心设备单机停用、单网运行、单电源运行属于（）。
A)危急缺陷B)严重缺陷C)普通缺陷D)一般缺陷答案:B解析:5.[单选题]配电自动化系统能够根据故障信号快速自动定位故障区段，并调出相应( )以醒目方式显示。
A)模型B)故障信息C)图形解析:6.[单选题]遥信信息用来传送断路器、隔离开关的（）A)动作状态B)机械状态C)位置状态D)运行状态答案:C解析:7.[单选题]某供电公司专工刘某在PMS2.0系统中对本单位2015年登记的线路故障进行统计分析。
设备故障查询统计页面中，当前页面最多显示( )条。
A)20.0B)30.0C)50.0D)60.0答案:C解析:8.[单选题]配电终端的设计遵循标准化、（）、低成本、易（免）维护、小型化和低功耗的设计原则。
A)规范化B)高可靠C)高强度D)长寿命答案:B解析:9.[单选题]自适应综合型馈线自动化对于线路大分支原则上仅安装一级开关，与主干线开关相同配置，如变电站出线开关有级差裕度，可选用（ ），配置一次重合闸A)断路器开关B)负荷开关C)用户分界开关D)隔离开关答案:A解析:10.[单选题]电压电流时间型馈线自动化的定值设置要求有（ ）C)接地隔离时间定值与线路相关D)方式调整不需重设答案:C解析:11.[单选题]集中型馈线自动化，主站在接到变电站和FTU的信息后，作出故障区间定位判断，并在（ ）上自动调出该信息点的接线图，以醒目方式显示故障发生点及相关信息。

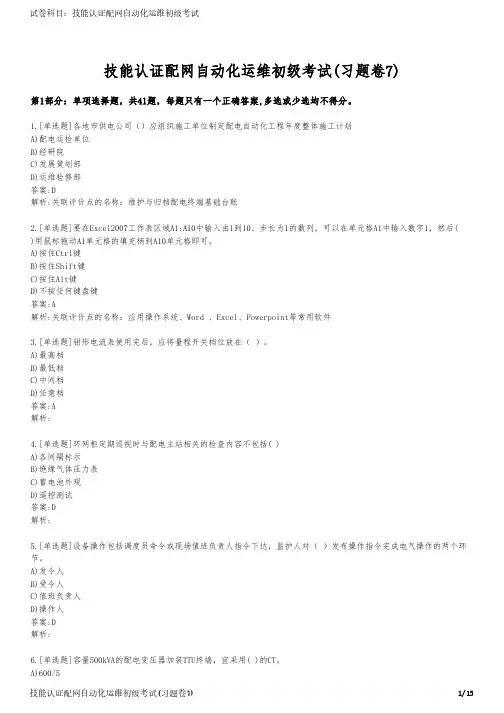

技能认证配网自动化运维初级考试(习题卷7)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]各地市供电公司（）应组织施工单位制定配电自动化工程年度整体施工计划A)配电运检单位B)经研院C)发展策划部D)运维检修部答案:D解析:关联评价点的名称：维护与归档配电终端基础台账2.[单选题]要在Excel2007工作表区域A1:A10中输入由1到10、步长为1的数列，可以在单元格A1中输入数字1，然后( )用鼠标拖动A1单元格的填充柄到A10单元格即可。
A)按住Ctrl键B)按住Shift键C)按住Alt键D)不按任何键盘键答案:A解析:关联评价点的名称：应用操作系统、Word 、Excel、Powerpoint等常用软件3.[单选题]钳形电流表使用完后，应将量程开关档位放在（ ）。
A)最高档B)最低档C)中间档D)任意档答案:A解析:4.[单选题]环网柜定期巡视时与配电主站相关的检查内容不包括( )A)各间隔标示B)绝缘气体压力表C)蓄电池外观D)遥控测试答案:D解析:5.[单选题]设备操作包括调度员命令或现场值班负责人指令下达，监护人对（ ）发布操作指令完成电气操作的两个环节。
A)发令人B)受令人C)值班负责人D)操作人答案:D解析:C)1000/5D)500/5答案:C解析:关联评价点的名称：维护与归档配电终端基础台账7.[单选题]根据所接入的（）的不同，通信终端可分为光纤通信终端、无线通信终端、载波通信终端等。
A)终端类型B)设备类型C)通道类型D)电压等级答案:C解析:关联评价点的名称：维护与归档配电终端基础台账8.[单选题]若变电站配置一次重合闸，站外首段开关X时限均整定为（ ）sA)2B)15C)18D)21答案:D解析:关联评价点的名称：配电自动化理论知识掌握情况9.[单选题]关于配电主站的准确率指标，下列说法错误的是：（ ）。
A)遥信动作准确率：不小于98%B)遥控准确率：100%C)遥信动作准确率：100%D)遥调准确率：不小于99.99%答案:A解析:10.[单选题]用万用表测量（ ）时，应先将测试棒短路，然后调零A)电阻B)直流电压C)交流电流D)直流电流答案:A解析:11.[单选题]在配电自动化系统主站中，下列哪项功能（）不属于支撑平台服务功能。

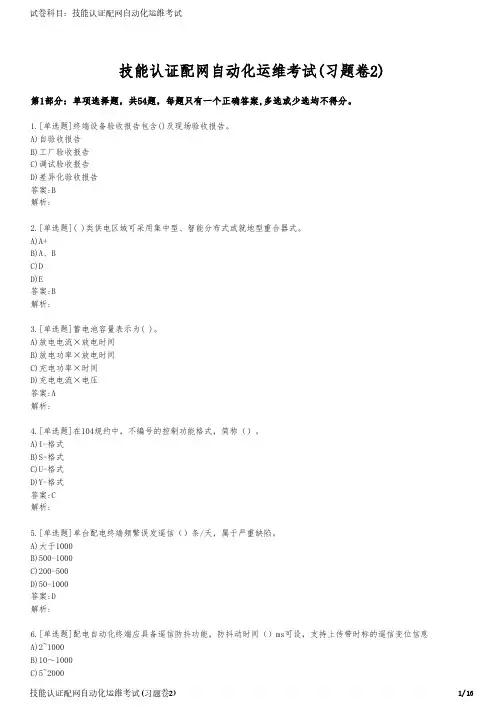

技能认证配网自动化运维考试(习题卷2)第1部分：单项选择题，共54题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]终端设备验收报告包含()及现场验收报告。
A)自验收报告B)工厂验收报告C)调试验收报告D)差异化验收报告答案:B解析:2.[单选题]( )类供电区域可采用集中型、智能分布式或就地型重合器式。
A)A+B)A、BC)DD)E答案:B解析:3.[单选题]蓄电池容量表示为( )。
A)放电电流×放电时间B)放电功率×放电时间C)充电功率×时间D)充电电流×电压答案:A解析:4.[单选题]在104规约中，不编号的控制功能格式，简称（）。
A)I-格式B)S-格式C)U-格式D)Y-格式答案:C解析:5.[单选题]单台配电终端频繁误发遥信（）条/天，属于严重缺陷。
A)大于1000B)500-1000C)200-500D)50-1000答案:D解析:6.[单选题]配电自动化终端应具备遥信防抖功能，防抖动时间（）ms可设，支持上传带时标的遥信变位信息D)5~1000答案:B解析:7.[单选题]（）是安装在配电网架空线路杆塔等处的配电终端A)DTUB)FTUC)TTUD)DDU答案:B解析:8.[单选题]电流型开关开关储能信号与实际状态不符，应做何种原因分析：（）。
A)检查开关分、合闸是否到位B)检查开关是否储能到位C)检测开关是否分、合闸到位，储能是否到位D)检查开关分、合闸是否到位答案:B解析:9.[单选题]配电自动化“二遥”终端宜采用()。
A)光纤专网B)工业以太网C)无线D)电力载波答案:C解析:10.[单选题]下列不属于馈线自动化运行状态的是（）A)在线状态B)离线状态C)运行状态D)仿真状态答案:C解析:11.[单选题]当配电自动化终端后备电源为超级电容时，应保证完成合分操作并维持馈线终端及通信模块至少运行()分钟。
A)10B)15C)20D)25答案:B解析:12.[单选题]电流升流试验，遥测量的精度应不低于（）级A)0.1B)0.213.[单选题]配电主站从OMS获取6-20kV中压配电网( )等。
