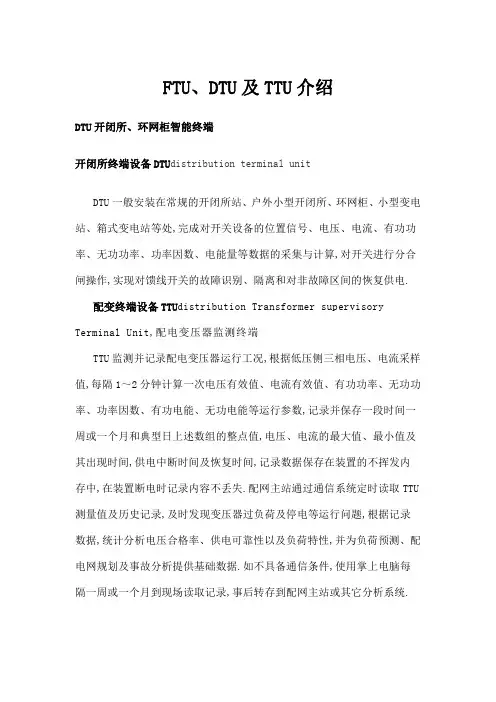

FTU、DTU及TTU介绍DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.馈线终端设备FTU feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精度,无需校验,可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离、恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作FTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当FTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过FTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现FTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.FTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给FTU供电,同时给电池浮充.双侧电源失电后由电池供电,FTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.5 主要性能和技术指标交流采样三相/两相任意配置,功率计算：三表法/两表法.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉16/32点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：4点.遥控5/13路继电器接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ.无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击.接地电阻≤4Ω功率消耗整机功耗：≤5W不含电台功耗；箱体结构700×500×260；不锈钢喷涂,三防,IP54级,户外安装.电磁兼容试验a低温、高温试验：环境温度：-20 °C ~70°C,满足要求.b湿热试验：部件、单元、PCB的涂敷保护,防尘、防潮、防露,交变湿热试验达到工业最高级4级标准.c抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.d快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.e浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.f抗静电放电能力：±8kV,工作正常,达到4级.g抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHzh耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.我公司开发的型DTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种开关站、开闭所的监控和故障检测需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志技术特点1 机箱结构采用标准4U半全机箱,增强型设计；2采用后插拔接线方式,整体面板,全封闭设计；3 率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高；4智能插件方案的采用,使机箱母板标准化,便于生产及现场维护；5装置不同类插件在结构设计时保证不能互插,提高整体安全性；6采用32位D浮点型SP,系统性能先进；7采用16位A/D转换芯片,采样精度高；8采用大规模可编程逻辑芯片,减少外围电路,提高可靠性；9大容量存储器设计,使得报文及事故录波完全现场需求；10采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强；11测量回路精度软件自动校准,免调试,减小现场定检等维护时间；12超强的电磁兼容能力,能适应恶劣的工作环境；13功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析；14简单可靠的保护处理系统DSP与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性；15支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab 和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离隔离恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关DTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作DTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当DTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过DTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现DTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.DTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给DTU供电,同时给电池浮充.双侧电源失电后由电池供电,DTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.主要性能和技术指标5交流采样三相/两相任意配置,功率计算：三表法/两表法4路×4.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉32×4点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：8×4点.遥控4×4路接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池可选：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ；无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击；接地电阻≤4Ω.功率消耗整机功耗：≤5W×4不含电台.箱体结构1800×600×600机柜； IP52级,户内安装.电磁兼容抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.抗静电放电能力：±8kV,工作正常,达到4级.抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHz耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常智能综合配变终端TTU配变终端设备TTUdistribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.适用于供电公司、县级电力公司、发电厂、工矿企业、部队院校、农村乡电管站、100-500KVA配电变压器台变的监测与电能计量,配合用电监察进行线损考核,还能通过GPRS通信网络将所有数据送到用电管理中心,为低压配电网络优化进行提供最真实最准确的决策依据.“四合一”综合功能集计量、电能质量监测、配变工况监测、无功补偿四项功能于一体.■智能无功补偿智能式电容器可自成系统,电容器自动投切,实现自动无功补偿■组网灵活遵循国家电网公司与南网公司现行配变监测系统规约,方便接入电力企业现有的负荷管理系统与配电管理系统,提供完整的电压无功实时信息,亦可独立组成无功实时信息系统■工程简便装置结构简洁,内部接线少而清晰,电容器积木式组合,便于安装、维护,更方便优化调整补偿容量。

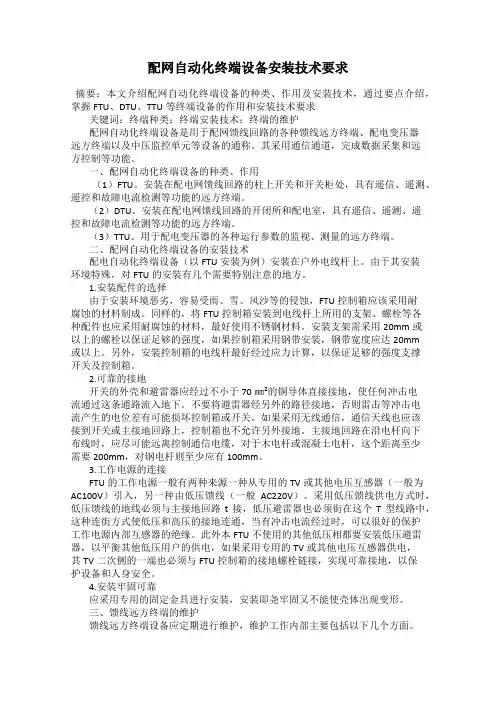

配网自动化终端设备安装技术要求摘要：本文介绍配网自动化终端设备的种类、作用及安装技术，通过要点介绍，掌握FTU、DTU、TTU等终端设备的作用和安装技术要求关键词：终端种类；终端安装技术；终端的维护配网自动化终端设备是用于配网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元等设备的通称。

其采用通信通道，完成数据采集和远方控制等功能。

一、配网自动化终端设备的种类、作用（1）FTU。

安装在配电网馈线回路的柱上开关和开关柜处，具有遥信、遥测、遥控和故障电流检测等功能的远方终端。

（2）DTU。

安装在配电网馈线回路的开闭所和配电室，具有遥信、遥测、遥控和故障电流检测等功能的远方终端。

（3）TTU。

用于配电变压器的各种运行参数的监视、测量的远方终端。

二、配网自动化终端设备的安装技术配电自动化终端设备（以FTU安装为例）安装在户外电线杆上。

由于其安装环境特殊，对FTU的安装有几个需要特别注意的地方。

1.安装配件的选择由于安装环境恶劣，容易受雨、雪、风沙等的侵蚀，FTU控制箱应该采用耐腐蚀的材料制成。

同样的，将FTU控制箱安装到电线杆上所用的支架、螺栓等各种配件也应采用耐腐蚀的材料，最好使用不锈钢材料。

安装支架需采用20mm或以上的螺栓以保证足够的强度，如果控制箱采用钢带安装，钢带宽度应达20mm或以上。

另外，安装控制箱的电线杆最好经过应力计算，以保证足够的强度支撑开关及控制箱。

2.可靠的接地开关的外壳和避雷器应经过不小于70㎜²的铜导体直接接地，使任何冲击电流通过这条通路流入地下。

不要将避雷器经另外的路径接地，否则雷击等冲击电流产生的电位差有可能损坏控制箱或开关。

如果采用无线通信，通信天线也应该接到开关或主接地回路上，控制箱也不允许另外接地。

主接地回路在沿电杆向下布线时，应尽可能远离控制通信电缆，对于木电杆或混凝土电杆，这个距离至少需要200mm，对钢电杆则至少应有100mm。

3.工作电源的连接FTU的工作电源一般有两种来源一种从专用的TV或其他电压互感器（一般为AC100V）引入，另一种由低压馈线（一般AC220V）。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发存中，在装置断电时记录容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU..要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国外各型开关接口。

配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

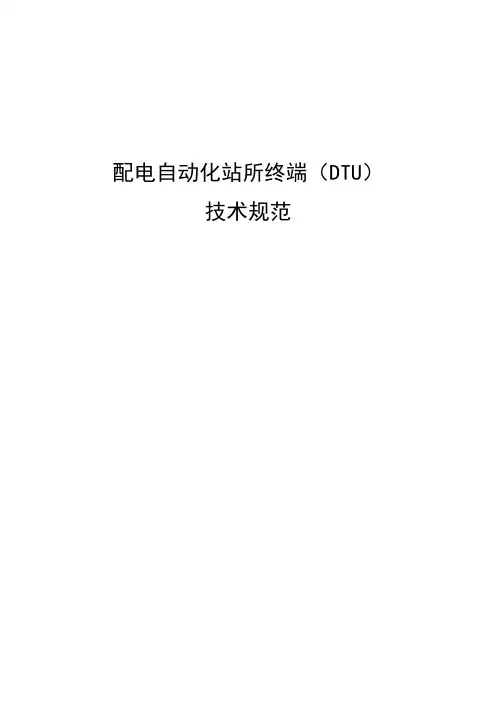

配电自动化站所终端（DTU）技术规范目录配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 电磁兼容试验和测量技术抗扰度试验总论GB/T 静电放电抗扰度试验GB/T 射频电磁场辐射抗扰度试验GB/T 浪涌（冲击）抗扰度试验GB/T 电快速瞬变脉冲群抗扰度试验GB/T 工频磁场的抗扰度试验GB/T 阻尼振荡磁场的抗扰度试验GB/T 电压暂降、短时中断和电压变化抗扰度试验GB/T 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

组屏式站所终端通过标准屏柜方式，安装在配电网馈线回路的开关站、配电室等处的配电终端。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

配电终端DTU技术规范书1 总则1.1 引言供方应具有ISO9001质量保证体系认证证书，亦具有ISO14001环境管理体系认证证书和OHSAS18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

提供的配电终端应在国家或电力行业级检验检测机构通过型式试验。

提供的产品应有部级鉴定文件或等同有效的证明文件。

供方应提供国家或电力行业级检验检测机构提供的有效期内的检测报告。

1) 本规范书提出了配电终端的功能设计、结构、性能、安装和试验、运行等方面的技术要求。

2) 本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

3) 如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的设备完全符合本规范书的要求；如有异议，应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

4) 本规范书所使用的标准如遇与供方所执行的标准不一致按较高的标准执行。

5) 本规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.2 供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容。

1) 提供标书内所有设备及设计说明书及制造方面的说明。

2) 提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。

3) 提供设备安装、使用的说明书。

4) 提供试验和检验的标准，包括试验报告和试验数据。

5) 提供图纸，制造和质量保证过程的一览表以及标书规定的其它资料。

6) 提供设备管理和运行所需有关资料。

7) 所提供设备应发运到规定的目的地。

8) 在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。

9) 提供现场及售后服务。

2 技术规范要求2.1 规范性文件引用下列文件中的条款通过本规范的引用而成为本规范的条款。

配电自动化站所终端〔DTU〕技术标准名目配电自动化站所终端〔DTU〕技术标准1标准性引用文件以下文件关于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本适用于本文件。

电磁兼容试验和测量技术抗扰度试验总论静电放电抗扰度试验射频电磁场辐射抗扰度试验浪涌〔冲击〕抗扰度试验电快速瞬变脉冲群抗扰度试验工频磁场的抗扰度试验阻尼振荡磁场的抗扰度试验电压暂落、短时中断和电压变化抗扰度试验远动设备及系统第2局部：工作条件第1篇：电源和电磁兼容兼容性GB/T11022高压开关设备和操纵设备标准的共用技术要求GB/T14285继电保卫和平安自动装置技术规程GB/T4208外壳防护等级〔IP〕GB/T13729远动终端设备GB/T5096电子设备用机电件全然试验规程及测量方法GB/T19520电子设备机械结构低压成套开关设备和操纵设备第五局部：对户外公共场所的成套设备—动力配电网用电缆分线箱〔CDCs)的特不要求DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T721配电网自动化系统远方终端远动设备及系统第5-101局部：传输规约全然远动任务配套标准远动设备及系统第5-104局部：传输规约采纳标准传输协议子集的IEC60870-5-101网络访咨询DL/T814配电自动化系统功能标准Q/GDW382配电自动化技术导那么Q/GDW513配电自动化主站系统功能标准Q/GDW514配电自动化终端/子站功能标准Q/GDW625配电自动化建设与改造标准化设计技术2技术要求2.1概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

组屏式站所终端通过标准屏柜方式，安装在配电网馈线回路的开关站、配电室等处的配电终端。

遮蔽立式站所终端通过机柜与开关并列方式，安装在配电网馈线回路的环网柜、箱式变电站内部的配电终端。

站所终端安装形式要求见表1，各型终端的安装、结构、端子布置等详见附录A。

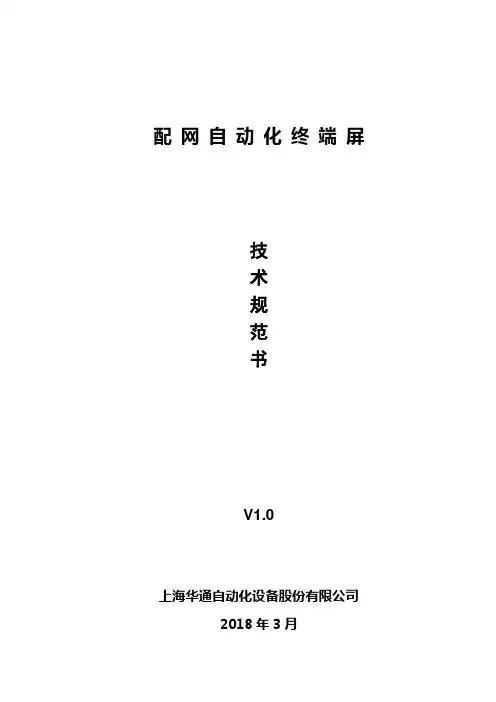

配网自动化终端屏技术规范书V1.0上海华通自动化设备股份有限公司2018年3月配网自动化终端屏技术规范书1、概述配网自动化终端屏（下称DTU屏）的设计，充分分析了配电自动化规划设计技术指导原则，配电自动化技术导则以及配电自动化终端功能规范、技术规范的相关规定和要求，并根据供电可靠性要求、网架结构、一次设备条件等情况，按照经济、高效的原则差异化设计生产，包括馈线终端DTU、UPS,等设备的选型、与一次设备的配套设计、与配网自动化电源配套设计、通信配套设计、结构及安装方式等内容的典型设计描述。

产品名称：配网自动化终端屏型号：HT-PWZD-DTU/WPWZD-DTU配网自动化终端屏2、DTU屏参考以下标准GB3906 《3～40.5KV交流金属封闭开关设备和控制设备》GB/T16927 《高电压试验技术》GB/T7251.1 《低压成套开关设备和控制设备》GB1207 《电压互感器》GB/T 14285 《继电保护和安全自动装置技术规程》DL/T 599 《城市中低压配电网改造技术导则》DL/T 634 《远动设备及系统》DL/T 721 《配电网自动化系统远方终端》DL/T 814 《配电自动化系统功能规范》Q/GDW 156 《城市电力网规划设计导则》Q/GDW 370 《城市配电网技术导则》Q/GDW 382 《配电自动化技术导则》Q/GDW 513 《配电自动化主站系统功能规范》Q/GDW 514 《配电自动化终端/子站功能规范》Q/GDW 625 《配电自动化建设改造标准化设计技术规定》Q/GDW 1738 《配电网规划设计技术导则DL/T620 《交流电气装置的过电压保护和绝缘配合》GB50150 《电气装置安装工程、电气设备交接试验标准》GB311.2 《高电压试验技术》GB311.7 《高压输变电设备的绝缘配合使用导则》GB-9174 《一般货物运输包装通用技术条件》国家电网公司输变电工程典型设计10kV配电线路分册国家电网公司输变电工程典型设计10kV配电工程分册以上标准和规范，参照最新版本执行。

配电自动化终端（DTU）技术导则目 录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (28)配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统 第2部分：工作条件 第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统 第5-101部分：传输规约 基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2.1概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

配电自动化站所终端（DTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (2)3 标准技术参数 (10)4 环境条件表 (15)5 试验 (15)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (17)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (33)配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

配电自动化dtu配电自动化DTU（终端单元）是一种用于配电系统中的自动化监测与控制设备。

DTU的作用是完成与配电网络中各个终端设备（如开关、变压器等）的数据通信和远程控制。

配电自动化DTU广泛应用于供电局、变电站、工矿企业等配电系统中，提高了配电系统的可靠性、安全性和效率。

1. DTU的基本原理配电自动化DTU通过监测终端设备的数据，如电流、电压、功率因数等，实时采集并传输到后台控制中心。

后台控制中心通过分析这些数据，实现对配电终端设备的监测和控制。

同时，DTU也可以接收控制指令，将指令传递给终端设备，实现远程操作。

基于成熟的通信技术和数据处理平台，DTU可以提供数据的汇总、分析、存储以及远程控制等功能。

2. DTU的特点和优势(1) 稳定可靠：DTU采用先进的通信技术，如GPRS、4G等，能够保证数据传输的稳定性和可靠性。

(2) 高效节能：DTU可以实时监测配电设备的运行状态和能耗情况，帮助企业合理调度电力资源，提高能源利用效率。

(3) 远程控制：DTU可以远程控制终端设备开关状态，实现远程操作和故障处理，节约人力和时间成本。

(4) 实时监测：DTU可以实时监测配电设备的运行状况，及时发现和预防潜在的故障或异常，提高配电系统的可靠性和安全性。

(5) 数据分析：DTU可以将采集到的数据传输到后台控制中心，进行大数据分析，例如用于故障诊断、负荷预测等，为决策提供依据。

3. DTU的应用场景(1) 供电局：供电局通过在变电站等配电设施中部署DTU，实现了对供电网络的远程监控与控制。

能够更好地了解供电网络的运行状态，及时发现故障并采取措施。

提高了供电效率和可靠性。

(2) 变电站：DTU能够实现对变电站的各种设备的实时监测，如变压器的温度、电压等。

当设备发生故障或异常时，可以及时发送告警信息到后台控制中心，减少事故的发生。

(3) 工矿企业：DTU可以用于工矿企业的配电系统中，监测电力设备的运行状态和能耗情况，提供数据支持进行能源管理和优化。

配电自动化终端DTU详解1. 什么是配电自动化终端DTU配电自动化终端DTU（Distribution Terminal Unit）是在配电系统中用于实现远程监控和控制的重要设备。

它通过采集、传输和接收配电系统的实时数据，实现对配电系统运行情况的实时监测和控制。

2. 配电自动化终端DTU的功能2.1 数据采集和传输配电自动化终端DTU能够采集配电系统的各种数据，如电流、电压、功率等参数。

它可以通过以太网、GSM、GPRS等通信方式，将采集到的数据传输到远程监控中心。

2.2 远程监控和控制配电自动化终端DTU还具有远程监控和控制的功能。

监控中心通过与DTU建立通信连接，可以实时获取配电系统的运行状态和数据。

同时，监控中心可以通过DTU下发指令，对配电系统进行远程操作和控制。

2.3 故障报警和事件记录配电自动化终端DTU能够实时监测配电系统的运行状态，一旦发现异常情况，如过载、短路等故障，DTU会向监控中心发送报警信息。

同时，DTU还可以记录配电系统发生的各种事件，便于后续分析和处理。

3. 配电自动化终端DTU的应用场景3.1 配电网监控与管理配电自动化终端DTU可应用于各种规模的配电网监控与管理系统中。

通过DTU的安装和配置，配电系统的运行状态可以实时监测，并且可以通过远程操作和控制来提高配电系统的运行效率和可靠性。

3.2 变电站自动化配电自动化终端DTU也可以应用于变电站自动化系统中。

通过与变电设备的连接，DTU可以将变电站的实时数据和运行状态传输到监控中心。

同时，监控中心也可以通过DTU对变电站进行远程操作和控制。

3.3 新能源配电网随着新能源的不断发展，新能源配电网的建设和管理变得越来越重要。

配电自动化终端DTU可以用于新能源配电网的监控和控制，实时采集和传输新能源发电设备的运行数据，提高新能源配电网的运行效率和稳定性。

4. 总结配电自动化终端DTU在配电系统中起着至关重要的作用。

它能够通过数据采集和传输，实现远程监控和控制；同时，还具备故障报警和事件记录等功能。

配电自动化站所终端（DTU）技术条件书广州供电局有限公司2015年1月目录1总则 (1)2引用标准 (1)3技术要求 (3)3.1环境条件 (3)3.2电气额定参数 (3)3.3功能要求 (4)3.4技术性能 (7)4制造工装的一般要求 (12)4.1 壁挂式结构设计 (12)4.2 机柜式结构设计 (14)4.3 终端附属设备技术要求 (16)5质量保证和试验 (19)5.1 质量保证 (19)5.2 型式试验 (20)5.3 出厂试验 (21)5.4 现场试验及调试 (21)6包装、运输和贮存 (22)7订货范围 (23)8双方工作安排 (23)8.1 招标方职责 (23)8.2 投标方职责 (23)8.3 工作安排 (24)9技术资料与文档 (25)附表一技术性能偏差表 (26)附表二供货清单及报价表 (27)附图一《壁挂式终端安装图》 (29)附图二《机柜式终端安装图》 (31)附图三《主控单元端子排接口定义图》 (33)附图四《终端操作面板参考图》 (36)配电自动化站所终端(DTU)技术条件书1总则1.1为适应广州供电局发展需要，提高系统设备运行的安全可靠性，加强配电自动化终端设备技术管理，规范采购技术要求，特制定本技术条件书。
