配电自动化终端(DTU)单体调试

配电自动化终端(DTU)单体调试

10
谢谢
11
7
05
遥控调试
正确投退压板、远方就地把手，利用笔记本电脑模拟主站进行遥控试验作 ，并在调试登记表记录结果。 。
8
06
遥信调试
正确核对遥信点表准确性，利用笔记本电脑模拟主站核对遥信点表与终端 遥信的正确性。
9
06
工作结束

1、清理工作现场，恢复设备状态； 2、记录本次工作项目、发现问题、试验结论和存在问题等，各试验数据、 信号应与实际一致.
工作票
个人安全防护用品
继保仪
安全工器具
3
02
设备检查
1、查看三遥终端的型号及是否正常运行； 2、对三遥终端的外观及相关的标识等进行检查，接地线要连 接。
4
03
电压调试
1、正确接好继保仪及DTU两端电压测试线。 2、根据给定的电压值，用继电保护测试仪对终端进行加压，并在调试登记 表记录笔记本显示结果。（Ua，Ub，Uc均为57.7V，角度为0，-120,120 ） 3、用笔记本查看遥测电压值
5
04
电流调试
1、正确接好继保仪及DTU两端电流测试线； 2、根据给定的电流值，用继电保护测试仪对终端进行加电流，并在调试登 记表记录笔记本显示结果。（Ia=1A，Ib=2A，Ic=3A，角度为0，-120,120 ）； 3、用笔记本查看遥测电流值；
6
04
电流调试
4、将过流阈值设置为5A，用继电保护测试仪加5.1A电流，查看是否有过 流遥信动作，并在调试登记表记录结果。
配电自动化终端 （DTU）单体调试
1
C目 录 ONTENTS
1 调试前准备
流
程
2 设备检查
3
展

配网自动化终端DTU安装调试步骤ppt课件

配网自动化终端DTU安装调试步骤ppt课件
查，判断线路是否存在短路，送上后备电源之后查看各 输出电压是否正常。 注意事项： 1.在现场安装电池接线时由于空间比较小，要注意电池 正负极不能短路，这样非常危险，还要在电池端子上套 上绝缘套管并扎紧，确保电池不能短路。 2.在送上电池电源时，要拧紧装置电源端子的短接片， 确保核心单元的三遥都能正常供电。 3.在送上操作电源之前，一定要确保操作电源的输出测 没有短路，在把电源送上。
终端调试步骤
注意：当遥信位置信号和开关柜不对应时，首先，短接DTU 的遥信信号，查看DTU的遥信信号是否正常，不正常在排查 遥信接线及遥信板。DTU正常之后，在联系安装人员对开关 柜的遥信进行排查。
遥控：
在检查DTU的遥控没有短接之后，开关柜远方就地开关打到 远方位置，合上DTU的压板，在控制视图里对每一路的遥控 进行合分闸控制。同时也要对压板及远方就地开关进行检查， 在打开压板时远控失败，说明正常，在开关柜打到就地时远 控失败说明，远方就地开关接线正常。注意：在DTU进行控 制，但没有成功时，首先，要排查DTU遥控端有没有脉冲输 出，DTU脉冲输出遥控正常之后，然后在联系安装人员排查 开关柜的接线是否正常。
对DTU内 部的遥控、 遥信、遥 测线路进 行检查确 保DTU内 部三遥功 能正常。
对DTU内 部的遥控 进行检查 确保遥控 继电器接 点都是在 断开状态 。
终端调试步骤
（5）三遥调试 在调试三遥之前把调试软件打开，连接核心单元，把 需要的参数下发到核心单元里，开始调试三遥。 遥信： 送上操作电源、交流电源、当设备正常运行之后，打 开召测视图，选择遥信召测，对每一路的开关柜的合闸、 分闸、接线刀闸、远方/就地信号分别动作，查看软件 里的遥信变位信息是否和现场的开关位置一致。
光配在 DTU内部 的安装正 面示意图 。

配电终端DTU-配电终端FTU

配电终端DTU-配电终端FTU
配电终端FTU
适用于需要提高供电可靠性的场景，如数据中心、医院、交 通等关键设施。
03 配电终端DTU-FTU的选型与配置
CHAPTER
选型原则
01
02
03
04
功能匹配
根据实际需求选择具备相应功 能的DTU-FTU，如遥测、遥控、
遥信等。
性能参数
考虑设备的处理速度、存储容 量、通讯接口等参数，以满足 系统实时性和数据量的要求。
确保所有接线正确无误，无短 路或断路现象。
功能调试
根据设备功能需求，逐一测试 设备的功能是否正常。
记录调试结果
在调试过程中，记录调试结果 和遇到的问题，以便后续维护 和故障排查。
常见问题与解决方案
01
02
03
设备无法启动
检查电源是否正常，检查 接线是否牢固，如有异常 及时处理。
功能异常
检查相关硬件和接线是否 正常，重新进行功能调试。
配电终端DTU-FTU
目录
CONTENTS
• 配电终端DTU-FTU概述 • 配电终端DTU与FTU的比较 • 配电终端DTU-FTU的选型与配置 • 配电终端DTU-FTU的安装与调试 • 配电终端DTU-FTU的维护与保养 • 配电终端DTU-FTU的发展趋势与展望
01 配电终端DTU-FTU概述
技术进步
技术进步将推动配电终端DTU-FTU的性能提升和成本下降，进一 步拓展市场应用范围。
谢谢
THANKS
通信故障
检查通信接口和电缆是否 正常，检查通信参数设置 是否正确。
05 配电终端DTU-FTU的维护与保养
CHAPTER
日常维护
每日检查
检查DTU-FTU的外观是否完好， 无破损、变形等现象；检查接线 端子是否紧固，无松动、脱落现

配电自动化终端DTU

配电自动化终端DTU

目录一、简介.............................................. 错误!未定义书签。

功能说明 ............................................. 错误!未定义书签。

型号及含义 ........................................... 错误!未定义书签。

一、使用条件.......................................... 错误!未定义书签。

二、配电终端总装...................................... 错误!未定义书签。

三、主控单元功能板.................................... 错误!未定义书签。

主控单元外形尺寸 ..................................... 错误!未定义书签。

主控单元组成 ......................................... 错误!未定义书签。

主控板（MCU）.................................. 错误!未定义书签。

遥测板（YC，交流直流采样）..................... 错误!未定义书签。

遥信板（YX，开入）............................................................ 错误!未定义书签。

遥控板（YK，开出）............................................................ 错误!未定义书签。

电源板（PWR）............................................................................. 错误!未定义书签。

配网自动化终端及通讯培训PPT课件

配网自动化终端及通讯培训PPT课件
13
配变监控终端IES-T20D（TTU）
为配电变压器进行全面监控提供了完整的解决方案 替代：电压表、电流表、电度表、功率因数表、负荷
指示仪、电压监测仪、低压无功补偿控制器、负荷开 关控制器、谐波分析仪等 最大限度地减少了二次设备的综合投资及维护成本
14
T20D功能介绍
1、完整科学的数据—配变状况实时在线的监控
34
24
配网自动化对通信系统要求
1.高度的可靠性 配电系统的通讯设备大多暴露在室外，需承受各种
恶劣的自然条件的影响和电磁的干扰，同时还要考 虑到维护方便，因此要求有高度的可靠性。 2. 经济性
通讯系统的投资不能太大，以免影响配电自动化 系统的总体经济效益。 3.具有双向通讯能力
通信系统必须具有双向通信能力，例如开关的状 态采集、控制等。
10
F30设备故障检测功能
故障测量需求3 检测相间短路、中性点过流 要求具备条件
采集两线电压、两相电流、零序电流等
11
F30设备故障检测功能
故障测量需求4 检测相间短路
要求具备条件
采集两线电压、两相电流等
12
配变监控终端IES-T20D
T20用途及适用范围 iES-T20变压器监控终端，适用于对三相四线接线方 式的配电变压器进行监测。 此设备要求采集数据全面，控制功能丰富，通讯功 能强大，既能充分反映配电变压器运行状况，也可管 理和控制变压器周围多种设备，如：集抄智能电表、 脉冲电度表，控制无功补偿箱、监视和控制负荷开关 等；采集的数据既可以手抄，也可以组网通讯。
配网自动化培训
终端设备及通讯方式简介
1
培训内容
配网自动化终端设备分类及功能概述 配网自动化通讯方式概述

配网自动化讲座(共43张PPT)

配网自动化讲座(共43张PPT)
主站（子站）与TTU（或多功能电度表）的通信可采 用GPRS或采用FSK总线方式组网进行通信。
常用的光纤自愈环网和FSK总线组网示意图
FTU
RS-232
光端机
RS-232
光端机
主站（子站 ）
光端机
光端机
RS-232
两芯自愈环光纤通道 (运行串行通信协议)
RS-232
光端机
FTU
RS-232
光端机
开关带3相CT和1～3相PT信号输出，即遥测接口； 在电源测（辐射线路）和开关两侧（环网线路）安装
一次PT，以提供装置电源和驱动电源，也可提供PT信号。
断路器（重合器）还是负荷开关？
五、配网自动化站端设备
➢FTU — 各类柱上开关及环网柜控制器
➢DTU — 配电站、开闭所控制器 ➢TTU — 配变监测装置及无功补偿控制器 ➢RTU及变电站自动化系统
F3故障点。通过信息交互，已知故障点在S2下方，S2跳闸，将故障隔离，QF1、 S1保护返回，S3通过通信知道故障在自己的上方，中止“失压延时合闸”功能，
不再合闸转移供电，恢复供电结束。
2、负荷开关构成的“手拉手”环网供电网络（无通信或通信系统故障）
F1故障点。QF1保护跳闸，S1、S2失电延时分闸，QF1重合，如瞬时性故障则QF1重合成功，S1 得电延时5s合闸成功，S2得电延时5s合闸成功，S3“单侧失压延时合闸”功能因延时未到复归，处理过 程结束。如果是永久性故障则QF1重合闸失败并闭锁，S1检测到残压脉冲并闭锁（处于分位）将故 障隔离，S3单侧失压延时10s合闸成功，S2得电延时5s合闸成功，转移供电结束。
可采用柱上负荷开关(或断路器)将线路进行适当分段（3分段）和联络（闭式环网）

配自动化终端预调试规范(DTU)..

配自动化终端预调试规范(DTU)..

配电自动化终端（ DTU ）
预调试规范
1. 总则
1.1 为了提高配电自动化终端安装质量，在停电当天能顺利完成终端安装调试 工作，保证终端安装工程零缺陷投产，特提出本细则。
1.2 本细则适用于广州供电局地区 10KV高压开关房、综合房环境下 , 配电自动 化终端预调试前准备工作、预调试细则。
2. 配电自动化终端挂箱前准备工作
常用的电流互感器如下表：
序号 设备名称
变比
精度
1
单 相 分 裂 式 500/5 或 600/5 或 0.5 级
电流互感器 500/1
备注
熔丝柜（ R柜） CT 均 采 用
100/5 CT
2
零 序 分 裂 式 100/5 或 150/5
5P
电流互感器
3. 配电自动化终端预调试
3.1 配电自动化终端预调试程序图
2) 确定安装电流互感器的数量。 3) 校核控制电缆、施工辅材的数量。
2.3 施工前检查 1) 配电自动化站所终端（ DTU）应具备出厂前测试报告和出厂合格证。
2) 箱体应有足够的支撑强度，外观工整 , 前后门开启、关闭自如，箱体 无腐蚀和锈蚀的痕迹， 喷涂层无破损且光洁度符合标准， 颜色应与其它屏保 持一致，箱体密封良好。
2.1 现场勘查 根据配电自动化终端安装工程设计图纸，现场勘察电房，勘察内容如下：
1) 勘查开关柜的分布位置、数量、型号、开关柜进线电缆类型。 2) 勘查电房低压电源箱的类型，电房内是否有低压电源。 3) 核对现场设备和线路是否与设计图纸相符，并做好记录。 2.2 确定工作内容
1) 确定配电自动化站所终端的安装位置。
3) 箱体内的设备、主材、元器件安装应牢靠、整齐、层次分明。 4) 箱体内的设备电源应相互独立；装置电源、通信电源、后备电源应

配网自动化终端功能及应用(PPT50页)

配网自动化终端功能及应用(PPT50页)

配网自动化的实践意义
提高供电可靠性 改善电能质量 节能降损，优化运行，提高系统经济运
行水平 提高配网现代化管理水平 提高服务水平，改善用户形象合理规划，
科学决策
配电自动化系统的体系结构
三层结构模式 主站层 ——子站层—— 终端层 这种模式适用于配电网络较大，信息相对集中的
FTU 是装设在馈线开关旁的开关监控装 置。这些馈线开关指的是户外的柱上开 关，例如10kV线路上的断路器、负荷开 关、分段开关等。一般来说，1台FTU要 求能监控1台柱上开关，主要原因是柱上 开关大多分散安装，若遇同杆架设情况， 这时可以1台FTU监控两台柱上开关。
开闭所终端设备（DTU）
DTU一般安装在常规的开闭所（站）、 户外小型开闭所、环网柜、小型变电站、 箱式变电站等处，完成对开关设备的位 置信号、电压、电流、有功功率、无功 功率、功率因数、电能量等数据的采集 与计算，对开关进行分合闸操作，实现 对馈线开关的故障识别、隔离和对非故 障区间的恢复供电。部分DTU还具备保 护和备用电源自动投入的功能。
抗干扰能力 装置能承受GB/T14598.13－1998规定的严酷等级为Ⅲ级的振荡波干扰试验； 装置能承受GB/T14598.14－1998规定的严酷等级为IV级的静电放电干扰试验； 装置能承受GB/T14598.9－2002规定的严酷等级为Ⅲ级的射频电磁场辐射干扰试验； 装置能承受GB/ T14598.10－1996规定的严酷等级为IV级的电快速瞬变脉冲群干扰试验； 装置能承受GB/T17626.5－1999规定的严酷等级为IV级的浪涌干扰试验； 装置能承受GB/T17626.6－1998规定的严酷等级为Ⅲ级的射频传导干扰试验； 装置能承受IEC 60255-22-7:2003规定的严酷等级为A级的工频干扰试验； 装置能承受GB/T17626.8－1998规定的严酷等级为Ⅴ级的工频磁场干扰试验； 装置能承受GB/T17626.9－1998规定的严酷等级为Ⅳ级的脉冲磁场干扰试验； 装置能承受GB/T17626.10－1998规定的严酷等级为Ⅳ级的阻尼振荡磁场干扰试验； 装置能满足GB/T14598.16－2002规定的传导发射限值要求； 装置能满足GB/T14598.16－2002规定的辐射发射限值要求。

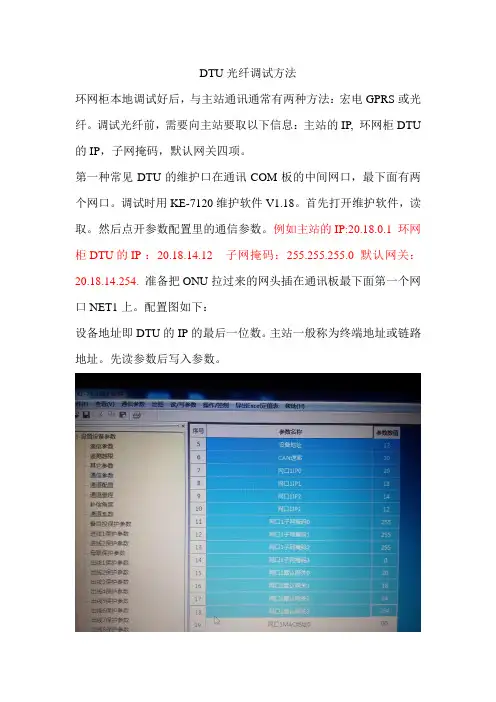

DTU光纤调试方法及步骤

DTU光纤调试方法及步骤

DTU光纤调试方法环网柜本地调试好后，与主站通讯通常有两种方法：宏电GPRS或光纤。

调试光纤前，需要向主站要取以下信息：主站的IP, 环网柜DTU 的IP，子网掩码，默认网关四项。

第一种常见DTU的维护口在通讯COM板的中间网口，最下面有两个网口。

调试时用KE-7120维护软件V1.18。

首先打开维护软件，读取。

然后点开参数配置里的通信参数。

例如主站的IP:20.18.0.1 环网柜DTU的IP ：20.18.14.12 子网掩码：255.255.255.0 默认网关：20.18.14.254. 准备把ONU拉过来的网头插在通讯板最下面第一个网口NET1上。

配置图如下：设备地址即DTU的IP的最后一位数。

主站一般称为终端地址或链路地址。

先读参数后写入参数。

调度的IP即主站的IP：20.18.0.1然后在RTU配置里---以太网口，配置成DTU的IP，掩码，网关。

RTU系统参数设置如下：光纤走IEC104规约规约参数-----RTU地址即DTU的IP地址的最后一位！配置好后，下传到设备里，复归。

DTU断电，拔掉维护线，把ONU 拉过来的网头插在通讯板网口NET1上，给设备上电，等待一会给主站打电话确认是否能拼通IP，让主站查看遥测遥信是否上传。

第二种是在山东济宁的DTU，这边的通讯COM板只有最下面两个网口。

第一个网口NET1对应的是192.168.2.102，第二个网口NET2对应的是192.168.1.102.一般选NET2为维护口，在1网段。

如图：济宁这边COM板升级新的程序：KE-7120AC01V1.03--V1.04，用的也是新的维护软件，打开7120维护软件，在以太网口配置如下：配置网口的MAC地址最后一位尽量保持每个DTU都不一样，其中主站个数为1，主站0IP为主站IP的同一网段。

RTU系统参数配置如下：规约参数配置如下：公共服务单元地址即DTU的IP的最后一位，济宁这边主站有两个通道，主通道IP:20.18.0.1，备用通道IP：20.18.0.2配置完成后写入，复归，重启设备即可。

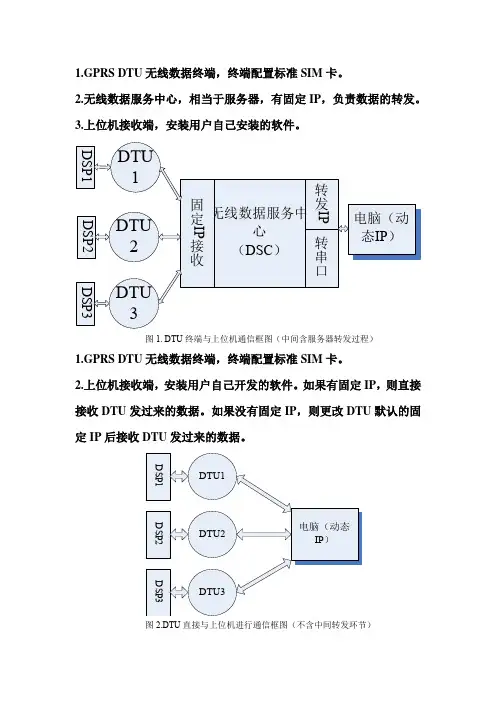

DTU工作流程

DTU工作流程

1.GPRS DTU 无线数据终端，终端配置标准SIM 卡。

2.无线数据服务中心，相当于服务器，有固定IP ，负责数据的转发。

3.上位机接收端，安装用户自己安装的软件。

图
1. DTU 终端与上位机通信框图（中间含服务器转发过程）
1.GPRS DTU 无线数据终端，终端配置标准SIM 卡。

2.上位机接收端，安装用户自己开发的软件。

如果有固定IP ，则直接接收DTU 发过来的数据。

如果没有固定IP ，则更改DTU 默认的固定IP 后接收DTU 发过来的数据。

图2.DTU 直接与上位机进行通信框图（不含中间转发环节）
各个模块对应的应用软件如下：DTU终端初始配置软件如下：
DSC软件如下：
模拟上位机软件如下：
如果上位机原程序有问题，则用下面软件亦可以测试：。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

终端调试步骤
（7）安装调试二段 根据第一天记录的开关柜回路名称，晚上打印好三
遥标签，二段停电时，把标签贴在DTU的标签处，打开 软件，召测一段的三遥是否正常。
二段调试步骤和一段相同，二段安装、调试完成之后 这个配单所的现场安装、调试已完成。
1 配电自动化概述及体系结构
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
1
配电自动化概述
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
配网自动化概述
配网自动化是应用现代计算机技术、远动、自控、通讯、新型配 电设备等先进技术手段，实现配网在线和离线远方监控，与配电自 动管理，以达到配网安全，可靠，经济，优质，高效运行之目的。
配网自动化意义
提高供电可靠性 改善电能质量 节能降损，优化运行，提高系统经济运行水平 提高配网现代化管理水平 提高服务水平，改善用户形象合理规划，科学决策
配电自动化系统的体系结构
配电自动化系统一般采用分层处理模式：
由于配电网网络结构复杂，点多面广，因而对设备和信息的 组织可根据具体情况采用不同的组织结构，一般情况下可根 据建设规模分为:
设备安装步骤及注意事项
当设备到达配电所之后，配合供电公司人员，对设备 进行安装。
1.安装前期准备 （1）在计划停电之前，配合安装人员将设备固定在 开闭所合适的位置并固定牢固。
(2)接地体及其布置方式由客户根据现场情况自定， 接地电阻R≤4 Ω；
(3)用户也可以采用焊接的方式将机箱与基础槽钢焊 牢.
打印机
前置机A
前置机B
子
站
层
配电子站B
光纤通讯
通信设备
EPON
终
电力线载波
端
GPRS
层
DFTTUU
DTU
变电站
分段开关
联络开关
1 配电自动化概述及体系结构
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
6
常见问题分析及解决办法
DTU设备现场安装环境
（1）现场根据配电室的大小，选择需要安装的DTU是柜 式还是挂壁。一般每套终端及配套设备（包括：DTU、 直流电源、加密卡、光配、机柜、端子及配线等） 和通信设备（须预留12U空间）采用单面独立组屏方 式
对DTU内 部的遥控、 遥信、遥 测线路进 行检查确 保DTU内 部三遥功 能正常。
对DTU内 部的遥控 进行检查 确保遥控 继电器接 点都是在 断开状态 。
终端调试步骤
（5）三遥调试 在调试三遥之前把调试软件打开，连接核心单元，把 需要的参数下发到核心单元里，开始调试三遥。 遥信： 送上操作电源、交流电源、当设备正常运行之后，打 开召测视图，选择遥信召测，对每一路的开关柜的合闸、 分闸、接线刀闸、远方/就地信号分别动作，查看软件 里的遥信变位信息是否和现场的开关位置一致。
终端调试步骤
（4）三遥线路检查 首先，把电流的每一路的端子A、B、C、相及零序全部
拧紧，在用万用表检查每一路的电流端子是不是通路，确 保电流不能开路。
在用万用表检查遥控端子，正常时遥控是在开路状态， 如果遥控短路就要检查遥控接线及核心单元板遥控是否有 问题。
在查看遥信的接线有没有松动，松动重新拧紧。
终端调试步骤
（6）公共遥信及电池活化 在调试完成三遥时，在控制视图里对电池进行活化控制，查看 电池是否能正常活化启动、退出及遥信能否正常上报。 同时也要对交流失电、操作电源失电及装置电源失电进行测 试，查看遥信信号是否正确主动上报。 注意：在电池活化不能正常启动退出时要查看电源板的PYK1、 PYK2及PYKCOM到电源模块的接线是否正常，如果接线没有问题， 可能要对电源模块进行更换（电源模块在显示欠压时不能进行 电池活化）。 在调试完成三遥之后一定要在调试报告里记录清楚，遥信遥 控要在对应的位置打√，遥测要记录清楚给定的遥测值以及召 测的遥测值，并一定要记录清楚准确开关柜的名称、CT变比， 把没有解决的问题及异常情况在备注里记录清楚。
现场开关柜(施耐德)
现场开关柜（ABB）
柜式电池 接法
对4块电池 进行组装 ，电池依 次排开正 负极依次 连接。电 池接线端 子用热缩 管套住扎 紧。
挂壁电池 接法
电池组两 上两下， 正负极依 次连接。 电池接线 端子用热 缩管套住 扎紧。
终端调试步骤
（3）供电线路检查 用万用表对装置电源，通讯电源，操作电源进行检
终端调试步骤
遥测： 在A、B、C相在一次侧加电流，把继保仪A、B、C相分
别在CT里穿过，在把继保仪A、B、C相和N相短接（三相 都不能接地），模拟一次侧，如果召测数值和给定值一 致说明遥测正常。 测量零序电流时，由于零序CT在电缆沟里不好穿，在端 子上加电流，测量零序接线。 注意：在测量遥测时，如果遥测值误差比较大，先查看 接线是否正确，在查看遥测线有没有压皮，把DTU的遥测 外部接线断开，继保仪直接加在DTU测，查看DTU的遥测 精度，如果DTU没有问题，联系安装人员对CT重新安装或 更换。
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
DTU柜式功能简介
核心单元功能包括：交流采样、数据 处理、通信管理、输入输出和电源部分。
合分闸配置出口压板和压板名称标签框，确 保合分闸无误操作，提高安全可靠性。
操作面板区主要包括：交流电源空气开关 （1、2）、后备电源空气开关、通讯电源
（2）现场根据配电室开关柜的数量选择DTU是15回路还 是30回路的配置。
（3）一般DTU安装位置和开关柜位置齐平在同一电缆沟 上面，方便DTU电缆走线，安装之后也更加美观。根 据电缆沟及配电室门的宽度来选择
类型标识码
DTU柜式安装位置
类型标识码
DTU挂壁现场安装位置
1 配电自动化概述及体系结构
设置网络参数
设置网络参数
（5）在系统参数视图里对串口参数、系统参数进行下载， 串口参数，串口1，功能：维护口，波特率9600，效验位 ,：无，数据位：8，规约：IEC101。串口2、3、4，功能： 维护口，波特率9600，效验位,：偶，数据位：8，规约： IEC101。系统参数主要两项，终端地址：1，活化天数： 90天。
。这时安装 已全部完成, 开始调试。
终端调试原理图
遥信 遥控 遥测 输出 端口
终端调试步骤
一般开闭所，都是单母线分段，第一天一段母线停电来 安装、调试，另外一段运行，第二天另一段在安装、调 试。
（1）安全组织措施 在进入现场之前穿工作服，正确佩戴安全帽，工作
证，要按照电力系统的电力施工规范来进行安装、调试， 现场一定要注意人身安全。 （2）当停电之后，安装人员开始对开关柜进行改造， 安装CT，对三遥进行接线，我们开始对电池进行安装， 苏州配网项目对4块电池进行组装，电池依次排开正负极 依次连接。电池接线端子用热缩管套住扎紧。
空气开关、AC220V 电源插座。
通讯设备安装区域
DTU核心单元结构组成
•标准6U外形尺寸
测控终端采用模块化、插 件式结构，分别由功能独 立的遥测、遥控、遥信、 数据处理、电源单元构成， 具有易扩展，适应性强的 特点。
图三 标准6U外形尺寸图
•科学合理的模块化设计布局
图二 测控终端外形图
图四 模块化设计布局图
挂壁安装接线
设备安装接线步骤及注意事项
2.开始对DTU的三遥（遥信、遥控、遥测）进行接线。 3.对DTU的交流220V电源输入的接线以及对直流 48V对开关柜的输出接线。
遥测接线原理图
外部每一路 开关柜的遥 测电缆（套 上号码管） 依次接在相 对应的每一 路电流的A、 B、C、N及 零序电流上 ，母联开关 没有遥测空 着不用接线 。
柜式安装示意图
柜式安装接线
挂壁安装步骤
挂壁安装步骤。 （1）把挂壁底座放置在配电房合理位置，固定牢靠。
(2) 用户可以采用焊接的方式将挂壁屏和底座焊接. （3）用膨胀螺栓将屏体固定在墙上。 （4）把接地线固定在接地铜排上。
挂壁现场安装示意图
设备安装接线步骤及注意事项
1.DTU的外部接线图交给安装人员，并配合安装人员 放置好电缆，三遥的电缆一般从DTU的底部进入依次 排开并固定牢靠套好标签以免混乱，遥信和遥控的电 缆线从开关柜的上部走线，遥测的电缆线从开关柜的 下部走线，安装人员根据外部接线图，对DTU进行接 线。
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
主站联调原理图
主站
通讯设备（ONU、 工业交换机）
光纤
加密模块
网口1 终端
PC 网口2
主站联调的步骤及方法
1.联调之前安全组织措施 现场调试一定要注意人身安全，正确佩戴安全帽，穿工
作服，充分做好安全组织措施，一定要保证开关柜不会发 生误动作。 操作步骤： （1）DTU终端操作电源断开，压板退出，查看开关柜柜面 板上远方/就地转换开关是否在闭锁位置，开关柜面板上操 作电源空开断开。 （2）填写联调验收确认单，核对点位表和现场的开关名 称，每调试成功一路在相应的位置上打√。对没有打印标 签的DTU，打印贴在标签处。
查，判断线路是否存在短路，送上后备电源之后查看各 输出电压是否正常。 注意事项： 1.在现场安装电池接线时由于空间比较小，要注意电池 正负极不能短路，这样非常危险，还要在电池端子上套 上绝缘套管并扎紧，确保电池不能短路。 2.在送上电池电源时，要拧紧装置电源端子的短接片， 确保核心单元的三遥都能正常供电。 3.在送上操作电源之前，一定要确保操作电源的输出测 没有短路，在把电源送上。
