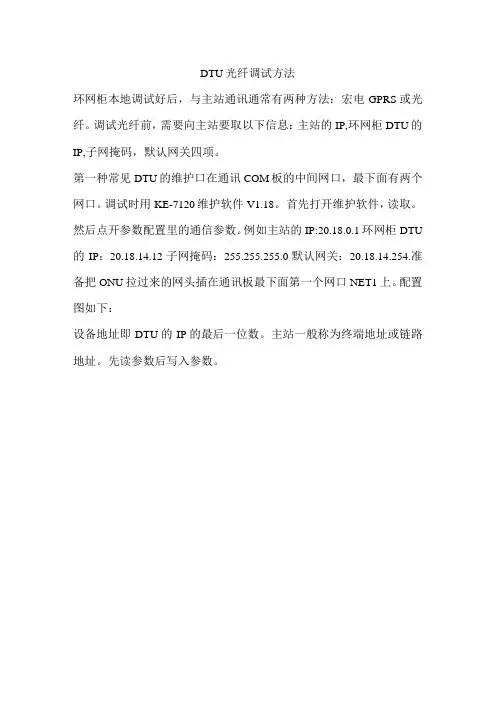

DTU光纤调试方法环网柜本地调试好后，与主站通讯通常有两种方法：宏电GPRS或光纤。
调试光纤前，需要向主站要取以下信息：主站的IP,环网柜DTU的IP,子网掩码，默认网关四项。
第一种常见DTU的维护口在通讯COM板的中间网口，最下面有两个网口。
调试时用KE-7120维护软件V1.18。
首先打开维护软件，读取。
然后点开参数配置里的通信参数。
例如主站的IP:20.18.0.1环网柜DTU 的IP：20.18.14.12子网掩码：255.255.255.0默认网关：20.18.14.254.准备把ONU拉过来的网头插在通讯板最下面第一个网口NET1上。
配置图如下：设备地址即DTU的IP的最后一位数。
主站一般称为终端地址或链路地址。
先读参数后写入参数。
调度的IP即主站的IP：20.18.0.1然后在RTU配置里一以太网口，配置成DTU的IP,掩码，网关。
RTU系统参数设置如下：光纤走IEC104规约规约参数--RTU地址即DTU的IP地址的最后一位!配置好后，下传到设备里，复归。
DTU断电，拔掉维护线，把ONU拉过来的网头插在通讯板网口NET1上，给设备上电，等待一会给主站打电话确认是否能拼通IP,让主站查看遥测遥信是否上传。
第二种是在山东济宁的DTU,这边的通讯COM板只有最下面两个网□o第一个网口NET1对应的是192.168.2.102,第二个网口NET2对应的是192.168.1.102.一般选NET2为维护口,在1网段。
如图：济宁这边COM板升级新的程序：KE-7120ACO1V1.03-V1.04,用的也是新的维护软件，打开7120维护软件，在以太网口配置如下：配置网口的MAC地址最后一位尽量保持每个DTU都不一样，其中主站个数为1,主站0IP为主站IP的同一网段。
RTU系统参数配置如下:规约参数配置如下：公共服务单元地址即DTU的IP的最后一位，济宁这边主站有两个通道，主通道IP:20.18.0.1,备用通道IP：20.18.0.2配置完成后写入，复归，重启设备即可。
DTU安装本工程DTU柜采用“长园深瑞”型号根据图纸需求提供。
1、终端分类及安装形式站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
1.1组屏式站所终端通过标准屏柜方式，安装在配电网馈线回路的开关站、配电室等处的配电终端。
1.2遮蔽立式站所终端通过机柜与开关并列方式，安装在配电网馈线回路的环网柜、箱式变电站内部的配电终端。
站所终端安装形式要求见表1,各型终端的安装、结构、端子布置等详见附录。
2、DTU总体技术要求2.1 电源要求a)交流电源电压标称值为单相220V;b)交流电源标称电压容差为－20%~+20%;c)交流电源标称频率为50Hz,频率容差为±5%;d)交流电源波形为正弦波，谐波含量小于10%.2.2配套电源输出要求a)工作电源满足同时为终端、通信设备、开关分合闸提供正常工作电源；b)主电源供电和后备电源都应独立满足终端、通信设备正常运行及对开关的正常操作：c)电源输出和输入应电气隔离。
2.3后备电源要求a)后备电源应采用免维护阀控铅酸蓄电池或超级电容：b)免维护阀控铅酸蓄电池寿命不少于3年，超级电容寿命不少于6年；c)后备电源能保证配电终端运行一定时间且满足表1的要求。
3、接口要求a)DTU接口采用航空插头或端子排的连接方式，航空接插件电流接口有防开路设计，航空插头或端子排的定义详见附录B:b)DTU具备接收状态监测、备自投、继电保护等其它装置数据的通信接口。
3.1通信要求3.2基本要求a)RS-232/RS-485接口传输速率可选用1200bit/s、2400bit/s、9600bit/s 等，以太网接口传输速率可选用10/100Mbit/s全双工等：b)具备网络中断自动重连功能；c)配电终端与主站建立连接时间应小于60秒；d)在主站通信异常时，配电终端应保存未确认及未上送的SOE信息，并通信恢复时及时传送至主站：e)接受并执行主站下发的对时命令，光纤通道对时精度应不大于1秒，无线通信方式对时精度应不大于10秒：。
一、项目背景随着我国电力系统的发展和科技进步，配网自动化技术得到了广泛应用。
为提高配电网的可靠性和供电质量，降低线损，实现配电网的智能化管理，本方案旨在对配网自动化系统进行安装调试。
二、施工目标1. 完成配网自动化系统的安装、调试和试运行。
2. 确保系统运行稳定、可靠，满足电力系统运行要求。
3. 提高配电网的自动化程度，降低人工操作成本。
三、施工范围1. 配网自动化主站系统安装调试。
2. 配电自动化终端设备（如FTU、DTU等）安装调试。
3. 配网自动化线路保护装置安装调试。
4. 配网自动化通信设备安装调试。
四、施工步骤1. 施工准备（1）收集配网自动化系统设计资料，了解系统功能、性能和配置。
（2）组织施工队伍，明确各施工人员的职责和任务。
（3）准备施工所需材料、工具和设备。
2. 系统安装（1）主站系统安装：按照设计要求，安装服务器、工作站、交换机等设备，并连接网络。
（2）终端设备安装：在配电终端设备安装位置，按照设计要求进行安装，连接通信线路。
（3）线路保护装置安装：按照设计要求，在配电网线路保护装置安装位置进行安装，连接通信线路。
（4）通信设备安装：在通信设备安装位置，按照设计要求进行安装，连接通信线路。
3. 系统调试（1）主站系统调试：检查服务器、工作站、交换机等设备运行状态，确保网络连接正常。
（2）终端设备调试：对FTU、DTU等终端设备进行调试，确保通信正常、功能完好。
（3）线路保护装置调试：对线路保护装置进行调试，确保保护功能正常。
（4）通信设备调试：对通信设备进行调试，确保通信质量满足要求。
4. 系统试运行（1）模拟故障，测试系统对故障的响应和处理能力。
（2）检查系统运行数据，确保数据准确、完整。
（3）对系统进行性能测试，确保系统稳定、可靠。
五、施工要求1. 施工过程中，严格按照设计要求和规范进行操作。
2. 施工人员应具备相应的专业技能和操作经验。
3. 施工现场应保持整洁，确保施工安全。

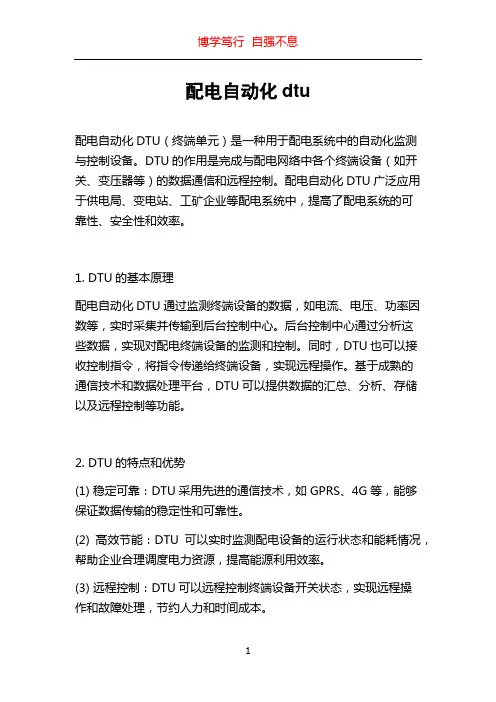

配电自动化dtu配电自动化DTU（终端单元）是一种用于配电系统中的自动化监测与控制设备。
DTU的作用是完成与配电网络中各个终端设备（如开关、变压器等）的数据通信和远程控制。
配电自动化DTU广泛应用于供电局、变电站、工矿企业等配电系统中，提高了配电系统的可靠性、安全性和效率。
1. DTU的基本原理配电自动化DTU通过监测终端设备的数据，如电流、电压、功率因数等，实时采集并传输到后台控制中心。
后台控制中心通过分析这些数据，实现对配电终端设备的监测和控制。
同时，DTU也可以接收控制指令，将指令传递给终端设备，实现远程操作。
基于成熟的通信技术和数据处理平台，DTU可以提供数据的汇总、分析、存储以及远程控制等功能。
2. DTU的特点和优势(1) 稳定可靠：DTU采用先进的通信技术，如GPRS、4G等，能够保证数据传输的稳定性和可靠性。
(2) 高效节能：DTU可以实时监测配电设备的运行状态和能耗情况，帮助企业合理调度电力资源，提高能源利用效率。
(3) 远程控制：DTU可以远程控制终端设备开关状态，实现远程操作和故障处理，节约人力和时间成本。
(4) 实时监测：DTU可以实时监测配电设备的运行状况，及时发现和预防潜在的故障或异常，提高配电系统的可靠性和安全性。
(5) 数据分析：DTU可以将采集到的数据传输到后台控制中心，进行大数据分析，例如用于故障诊断、负荷预测等，为决策提供依据。
3. DTU的应用场景(1) 供电局：供电局通过在变电站等配电设施中部署DTU，实现了对供电网络的远程监控与控制。
能够更好地了解供电网络的运行状态，及时发现故障并采取措施。
提高了供电效率和可靠性。
(2) 变电站：DTU能够实现对变电站的各种设备的实时监测，如变压器的温度、电压等。
当设备发生故障或异常时，可以及时发送告警信息到后台控制中心，减少事故的发生。
(3) 工矿企业：DTU可以用于工矿企业的配电系统中，监测电力设备的运行状态和能耗情况，提供数据支持进行能源管理和优化。
配电自动化终端DTU详解1. 什么是配电自动化终端DTU配电自动化终端DTU（Distribution Terminal Unit）是在配电系统中用于实现远程监控和控制的重要设备。
它通过采集、传输和接收配电系统的实时数据，实现对配电系统运行情况的实时监测和控制。
2. 配电自动化终端DTU的功能2.1 数据采集和传输配电自动化终端DTU能够采集配电系统的各种数据，如电流、电压、功率等参数。
它可以通过以太网、GSM、GPRS等通信方式，将采集到的数据传输到远程监控中心。
2.2 远程监控和控制配电自动化终端DTU还具有远程监控和控制的功能。
监控中心通过与DTU建立通信连接，可以实时获取配电系统的运行状态和数据。
同时，监控中心可以通过DTU下发指令，对配电系统进行远程操作和控制。
2.3 故障报警和事件记录配电自动化终端DTU能够实时监测配电系统的运行状态，一旦发现异常情况，如过载、短路等故障，DTU会向监控中心发送报警信息。
同时，DTU还可以记录配电系统发生的各种事件，便于后续分析和处理。
3. 配电自动化终端DTU的应用场景3.1 配电网监控与管理配电自动化终端DTU可应用于各种规模的配电网监控与管理系统中。
通过DTU的安装和配置，配电系统的运行状态可以实时监测，并且可以通过远程操作和控制来提高配电系统的运行效率和可靠性。
3.2 变电站自动化配电自动化终端DTU也可以应用于变电站自动化系统中。
通过与变电设备的连接，DTU可以将变电站的实时数据和运行状态传输到监控中心。
同时，监控中心也可以通过DTU对变电站进行远程操作和控制。
3.3 新能源配电网随着新能源的不断发展，新能源配电网的建设和管理变得越来越重要。
配电自动化终端DTU可以用于新能源配电网的监控和控制，实时采集和传输新能源发电设备的运行数据，提高新能源配电网的运行效率和稳定性。
4. 总结配电自动化终端DTU在配电系统中起着至关重要的作用。
它能够通过数据采集和传输，实现远程监控和控制；同时，还具备故障报警和事件记录等功能。
1.GPRS DTU 无线数据终端，终端配置标准SIM 卡。
2.无线数据服务中心，相当于服务器，有固定IP ，负责数据的转发。
3.上位机接收端，安装用户自己安装的软件。
图
1. DTU 终端与上位机通信框图（中间含服务器转发过程）
1.GPRS DTU 无线数据终端，终端配置标准SIM 卡。
2.上位机接收端，安装用户自己开发的软件。
如果有固定IP ，则直接接收DTU 发过来的数据。
如果没有固定IP ，则更改DTU 默认的固定IP 后接收DTU 发过来的数据。
图2.DTU 直接与上位机进行通信框图（不含中间转发环节）
各个模块对应的应用软件如下：DTU终端初始配置软件如下：
DSC软件如下：
模拟上位机软件如下：
如果上位机原程序有问题，则用下面软件亦可以测试：。
