偏心量计算

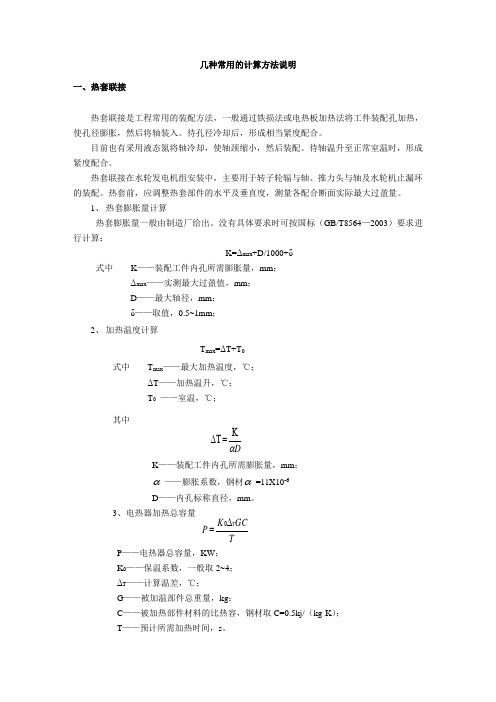

几种常用的计算方法说明一、热套联接热套联接是工程常用的装配方法，一般通过铁损法或电热板加热法将工件装配孔加热，使孔径膨胀，然后将轴装入。

待孔径冷却后，形成相当紧度配合。

目前也有采用液态氮将轴冷却，使轴颈缩小，然后装配。

待轴温升至正常室温时，形成紧度配合。

热套联接在水轮发电机组安装中，主要用于转子轮辐与轴、推力头与轴及水轮机止漏环的装配。

热套前，应调整热套部件的水平及垂直度，测量各配合断面实际最大过盈量。

1、 热套膨胀量计算热套膨胀量一般由制造厂给出。

没有具体要求时可按国标（GB/T8564—2003）要求进行计算：K=Δmax +D/1000+δ式中 K ——装配工件内孔所需膨胀量，mm ；Δmax ——实测最大过盈值，mm ；D ——最大轴径，mm ；δ——取值，0.5~1mm ；2、 加热温度计算T max =ΔT+T 0式中 T max ——最大加热温度，℃；ΔT ——加热温升，℃；T 0 ——室温，℃；其中D αK=∆TK ——装配工件内孔所需膨胀量，mm ；α——膨胀系数，钢材α=11X10-6D ——内孔标称直径，mm 。

3、电热器加热总容量T GCK P T ∆=0P ——电热器总容量，KW ；K 0——保温系数，一般取2~4；ΔT ——计算温差，℃；G ——被加温部件总重量，kg ；C ——被加热部件材料的比热容，钢材取C=0.5kj/（kg·K ）；T ——预计所需加热时间，s 。

三 螺栓联接螺栓联接在水轮发电机组安装中应用广泛。

为了保证螺栓联接的可靠性，螺栓的紧力应满足要求。

螺栓拧紧过程中，同一组合面各螺栓的紧力必须保持一致，并要对称拧紧，避免机件歪斜和螺栓受力不均。

在水轮发电机组安装中，主要大件的连接，其螺栓紧力都有具体要求，所有连接拧紧过程中都要进行螺栓伸长值的测量。

1、 螺栓伸长值计算 []E LL σ=∆ 或 SE FLL =∆式中 ΔL —— 计算的螺栓伸长值，mm ；[б]——螺栓许用拉应力，一般采用[б]=120~140Mpa ；L ——螺栓长度，从螺母高度的一半算起，mm ；E ——螺栓材料弹性系数，一般E=2.1X105Mpa ；F ——螺栓最大拉伸力，N ；S ——螺栓截面积，mm 2；2、 螺栓伸长值测量螺栓伸长值的测量通常采用百分表配合测杆测量法及螺母转角测量法。

全站仪偏心测量操作方法仪偏心测量是一种用于测量机械设备旋转轴线与其壳体中心之间偏心距离的技术。

这种测量方法在工业领域广泛应用，可以帮助工程师和技术人员准确地了解设备的旋转轴心位置，从而保证设备的正常运行和安全性能。

在本文中，我将为大家介绍全站仪偏心测量的操作方法。

一、仪偏心测量前的准备工作在进行仪偏心测量之前，首先需要进行一些准备工作，以确保测量结果的准确性和可靠性。

以下是一些准备工作的步骤：1. 选择合适的全站仪在进行仪偏心测量时，首先需要选择一款适合的全站仪。

一般来说，全站仪需要具备高精度的测量功能、稳定的测量性能和方便的操作界面，以确保测量结果的准确性和稳定性。

2. 确定测量范围在进行仪偏心测量之前，需要对测量范围进行详细的了解和确认。

这包括测量的设备旋转轴心位置、壳体中心位置和偏心距离范围等信息。

3. 确定测量点位在进行仪偏心测量时，需要事先确定好测量点位。

这些测量点位一般包括设备的旋转轴心位置和壳体中心位置等关键点位。

4. 清理测量场地在进行仪偏心测量时，需要确保测量场地的清洁和整洁。

这可以减小仪器误差和测量结果的影响。

5. 进行校准和调试在进行仪偏心测量之前，需要对全站仪进行校准和调试。

这可以确保全站仪的测量精度和稳定性。

二、仪偏心测量的操作步骤经过以上准备工作之后，接下来可以进行仪偏心测量的具体操作步骤。

以下是仪偏心测量的操作步骤：1. 设置全站仪首先需要设置全站仪的参数和测量模式。

这包括测量单元的选择、测量模式的设置、测量精度的调整等相关操作。

2. 定位全站仪将全站仪放置在测量点位之一，并通过水平仪进行水平调整。

确保全站仪的放置稳固和水平正确。

3. 进行测量在全站仪设置完成和定位好后，可以开始进行仪偏心测量。

按照测量范围和测量点位的要求，依次对旋转轴心位置和壳体中心位置进行测量。

4. 记录测量数据在测量过程中，需要及时记录测量数据，并确保测量结果的准确性和完整性。

5. 处理测量数据对于测量得到的数据，可以通过专业的计算软件进行处理和分析。

偏心大小头计算公式
偏心大小头计算公式是指在设计和制造机械零件时，考虑到偏心距离和大小头的影响，计算出合适的尺寸和位置，以确保机械部件的正常工作。

偏心大小头计算公式一般包括以下几个方面：
1. 偏心距离的计算公式：偏心距离=偏心量/偏心轴的直径。

2. 偏心量的计算公式：偏心量=偏心距离×偏心轴的直径。

3. 大小头的计算公式：大小头=（轴向力×偏心距离）/（短轴×弹性模量）。

4. 尺寸和位置的确定：根据计算公式得出大小头的值后，根据实际情况确定尺寸和位置。

5. 其他因素的考虑：如材料的选择、表面的加工等。

以上就是偏心大小头计算公式的一些基本内容，可以帮助设计师和制造工程师更好地完成机械部件的设计和制造。

- 1 -。

偏心处理技巧一、偏心距计算在处理偏心问题时，首先需要计算出偏心距的大小。

根据实际需求和系统参数，选择合适的计算公式或方法，准确计算出偏心距，为后续调整提供依据。

二、轴向位移调整轴向位移调整是偏心处理中的重要环节。

通过调整轴向位置，可以改变偏心的方向和大小。

根据计算出的偏心距，适当调整轴向位置，以实现理想的偏心效果。

在调整过程中，需要注意轴向位置的精度和稳定性。

三、径向位移调整径向位移调整与轴向位移调整类似，也是改变偏心的重要手段。

通过调整径向位置，可以进一步优化偏心效果。

结合实际情况，合理选择调整方法和参数，确保径向位移调整的有效性和准确性。

四、旋转轴调整旋转轴的调整对于偏心处理同样至关重要。

通过旋转轴的调整，可以改变偏心的方向和分布。

根据具体需求，合理调整旋转轴的角度和位置，使偏心达到理想状态。

在调整过程中，需注意旋转轴的稳定性和精度。

五、综合调整优化综合调整优化是实现最佳偏心效果的必要步骤。

通过综合考虑轴向位移、径向位移和旋转轴等多方面的因素，进行全面优化和调整。

在优化过程中，可以采用迭代的方法不断尝试和改进，直至达到满意的效果。

六、测量与验证为确保偏心处理的效果，需要进行测量与验证。

采用合适的测量工具和方法，对处理后的偏心进行量化和评估。

验证结果可作为改进和优化的依据，不断优化偏心处理技巧。

同时，与专业人员和行业标准进行对比，提高偏心处理的专业性和可靠性。

七、异常处理方法在偏心处理过程中，可能会遇到各种异常情况。

为确保处理的顺利进行，需提前制定异常处理方法。

针对可能出现的异常情况，如设备故障、参数异常等，制定相应的应对措施和解决方案。

同时，加强日常维护和检查，及时发现和解决潜在问题，确保偏心处理的稳定性和可靠性。

通过不断总结经验教训，完善异常处理方法，提高偏心处理的效率和准确性。

偏心受压计算范文偏心受压是指在一根杆件受到压力作用时，杆件中心线与受力作用线之间存在一定的偏心距离。

偏心受压在实际工程中的应用非常广泛，比如柱子、梁、桁架等结构中都会产生偏心受压。

在进行偏心受压计算时，首先需要了解几个重要的概念和参数。

1.受力：受力是指作用在杆件上的外力，可以是压力、拉力或弯矩。

受力的大小和方向对杆件的受力分析和计算非常重要。

2.偏心距离：偏心距离是指受力作用线与杆件的中心线之间的距离。

偏心距离的大小和方向对杆件的弯矩和变形产生重要影响。

3.杈件截面特性参数：杆件的截面特性参数包括截面面积、惯性矩、截面模量等。

这些参数描述了杆件截面的形状和尺寸，对杆件的抗弯和抗压性能起到决定性作用。

下面我们以柱子受压为例，介绍偏心受压计算的基本步骤。

1.确定受力：首先需要确定柱子受到的压力大小和方向。

一般情况下，压力的方向与柱子的轴线重合，大小为P。

2.确定偏心距离：偏心距离可以从图纸或现场测量中得到。

偏心距离被定义为受力作用线与柱子中心线的距离，记为e。

如果e>0，则说明柱子偏心受压，如果e<0，则为偏心受拉。

3.计算偏心受压弯矩：根据力矩平衡原理，偏心受压柱子上的受力会产生弯矩。

弯矩的大小可以通过公式M=P*e计算得到。

4. 计算柱子的抗弯承载力：柱子的抗弯承载力可以通过公式Nc = F * Ac * fy来计算，其中F是柱子的安全系数，Ac是柱子截面的面积，fy是钢材的屈服强度。

由于偏心受压柱子的形变较大，一般需要考虑截面扭转的影响，因此计算时还需要考虑柱子的截面模量和惯性矩。

5. 判断柱子的稳定性：在计算柱子的抗弯承载力后，需要判断柱子的稳定性。

根据欧拉公式，柱子的稳定性可以通过计算比较柱子的轴向压力P和临界轴向压力Pcr的大小。

如果P<Pcr，则柱子属于压杆，稳定；如果P>Pcr，则柱子属于屈曲杆，不稳定。

以上就是偏心受压计算的基本步骤。

在实际工程中，由于具体情况的不同，偏心受压计算会存在一定的变化和复杂性。

按照《高钢规》的计算公式，偏心率确实只和本层质心和刚心间偏心值及本层侧刚与扭刚比值有关。

《超限高层建筑工程抗震设防专项审查技术要点》附录一表二（不知你说的“高参表" 是否指此表？ ) 中 1b 项中确实规定了“偏心率大于15%或相邻层质心偏差大于 15%”为一项不规则，个人认为并非有误，只是规定无论是扭转位移比超过 1.2 还是偏心率超15%都可认定为平面扭转不规则，一个是从计算指标上衡量，一个是从平面布置上去衡量，前者只不过是后者的结果而已，所以可不重复计入超限项。

倒是对“相邻层质心偏差大于15%”与“楼层偏心率大于15%”这两项参数定为“或”的并列关系有些不是很认同，个人认为相邻层质心偏差应该更接近于大底盘偏置类指标，用来定性结构竖向的不规则可能更为合适，所以不应和扭转位移比及偏心率成为并列指标。

也许是相邻层质心偏差也能够影响到结构的周期比一类的参数进而加重结构在地震作用下的扭转效应？本人水平有限不能做深入研究，所以以上只是个人看法，不值各位高人一晒。

至于“该条是在（钢规范中出现）是否普通混凝土结构也需要满足15%的要求”这个问题我可以很负责任的回答你混凝土结构也应适用。

原因很简单，因为你一定听说过这样一个道理“他大舅他二舅都是他舅，高桌子低板凳都是木头”，所以“钢结构砼结构都是结构”也就不难理解了。

再就是关于 PKPM中结构分析设计输出文件中输出的偏心率Eex Eey 是否就是高钢规中楼层偏心率的问题，我也可以很明确的告诉你这个Eex 就是偏心率ε x。

公式是这样的：εx=ex*sqrt （侧刚 / 扭刚 ), 随便打开一个模型，本例为：0.1587= （5.11-0.61）*sqrt(2.7374E+08/2.1968E+11),具体可参见下图。


刚性转动零件的静平衡与动平衡试验的概述1. 基本概念:1.1 不平衡离心力基本公式:具有一定转速的刚性转动件(或称转子),由于材料组织不均匀、加工外形的误差、装配误差以及结构形状局部不对称(如键槽)等原因,使通过转子重心的主惯性轴与旋转轴线不相重合,因而旋转时,转子产生不平衡离心力,其值由下式计算:C=(G／g)×e×ω2=(G／g)×e×(πn／30)2--------(公斤)式中: G------转子的重量(公斤)e-------转子的重心对旋转轴线的偏心量(毫米)n-------转子的转速(转／分)ω------转子的角速度(弧度／秒)g-------重力加速度9800(毫米／秒2)由上式可知,当重型或高转速的转子,即使具有很小的偏心量,也会引起非常大的不平衡的离心力,成为轴或轴承的磨损、机器或基础振动的主要原由之一.所以零件在加工和装配时,转子必须进行平衡.1.2 转子不平衡类别:1.2.1静不平衡——转子的惯性轴与旋转轴线不相重合,但相互平行,即转子重心不在旋转轴线上,如图1a所示.当转子旋转时,将产生不平衡的离心力.1.2.2动不平衡——转子的主惯性轴与旋转轴线主交错将产生不平衡的离心力,且相交于转子的重心上,即转子重心在旋转轴线上, 如图1b所示.这时转子虽处于平衡状态,但转子旋转时将产生一不平衡力矩.1.2.3静动不平衡——大多数情况下,转子既存在静不平衡,又存在动不平衡,这种情况称静动不平衡.即转子的主惯性轴与旋转轴线既不重合,又不平行,而相交于转子旋转轴线中非重心的任何一点, 如图1c所示.当转子旋转时,将产生一个不平衡的离心力和一个力矩.1.2.4 转子静不平衡只须在一个平面上(即校正平面)安放一个平衡重量,就可以使转子达到平衡,故又称单面平衡.平面的重量的数值和位置,在转子静力状态下确定,即将转子的轴颈放置在水平刀刃支承上,加以观察,就可以看出其不平衡状态,较重部份会向下转动,这种方法叫静平衡.1.2.5 转子动不平衡及静动不平衡必须在垂直于旋转轴的二个平面(即校正平面)内各加一个平衡重量,使转子达到平衡. 平面的重量的数值和位置, 必须在转子旋转情况下确定, 这种方法叫动平衡.因需两个平面作平衡校正,故又称双面平衡刚性转子只须作低速动平衡试验，其平衡转速一般选用第一临界转速的1/3以下。

电缆偏心率摘要：一、电缆偏心率的定义及重要性二、影响电缆偏心率的原因分析三、电缆偏心率的测量与检测方法四、降低电缆偏心率的措施和建议五、总结正文：电缆偏心率是衡量电缆质量的一个重要指标，它反映了电缆内部导体与绝缘层之间的同心度。

在电力系统中，电缆偏心率的高低直接影响着电缆的可靠性和使用寿命。

本文将对电缆偏心率进行详细解析，分析影响电缆偏心率的因素，介绍电缆偏心率的测量与检测方法，并提出降低电缆偏心率的措施和建议。

一、电缆偏心率的定义及重要性电缆偏心率是指电缆中导体轴心与绝缘层轴心之间的距离与电缆直径之比。

电缆偏心率越高，表示导体与绝缘层的同心度越好，电缆的质量越高。

在实际应用中，电缆偏心率的重要性体现在以下几个方面：1.影响电缆的电场分布：电缆偏心率越高，电场分布越均匀，降低击穿的可能性。

2.提高电缆的抗干扰能力：电缆偏心率越高，导体与绝缘层之间的介质强度越高，抗干扰能力越强。

3.降低电缆的故障率：电缆偏心率越高，电缆的可靠性越高，故障率越低。

4.影响电缆的使用寿命：电缆偏心率越高，导体与绝缘层的磨损程度越小，使用寿命越长。

二、影响电缆偏心率的原因分析1.原材料质量：原材料的质量直接影响电缆偏心率。

优质的原材料可以保证电缆偏心率控制在较低水平。

2.生产工艺：生产工艺对电缆偏心率有重要影响。

合理的生产工艺可以有效降低电缆偏心率。

3.检测设备：先进的检测设备有助于提高电缆偏心率的检测精度。

4.管理措施：严格的管理措施可以确保电缆生产过程中的质量控制，从而降低电缆偏心率。

三、电缆偏心率的测量与检测方法1.电磁测量法：通过测量电缆的电容量和电感量，计算出电缆偏心率。

2.光学测量法：利用光学原理，测量导体与绝缘层之间的距离，从而得到电缆偏心率。

3.超声波测量法：通过超声波检测仪器，测量导体与绝缘层之间的距离，计算电缆偏心率。

4.机械测量法：利用机械测量设备，测量导体与绝缘层之间的距离，得到电缆偏心率。

四、降低电缆偏心率的措施和建议1.严格控制原材料质量，选用优质原材料。
