PCB表面处理工艺简介

关于PCB板表面处理,镀金和沉金工艺的区别
一、PCB板表面处理
PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金OSP等。

要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整。

喷锡：喷锡板一般为多层（4-46层）高精密度PCB样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。

金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。

金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。

金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。

不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪90年代开始锡材料就开始普及。

目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。

二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。

镀金采用的是电解的原理，也叫电镀方式。

其他金属表面处理也多数采用的是电镀方式。

在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！
沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。

pcb镀金工艺流程PCB镀金工艺流程一、引言PCB（Printed Circuit Board，印刷电路板）是现代电子设备的重要组成部分，而PCB镀金工艺是提高PCB导电性、防氧化和美观度的常用方法。

本文将介绍PCB镀金工艺的流程及其相关注意事项。

二、PCB镀金工艺流程1. 表面处理在进行PCB镀金之前，首先需要对PCB表面进行处理，以确保金属附着力和镀金层的质量。

常见的表面处理方法有：（1）清洗：使用酸洗或碱洗方法将表面的污垢和氧化物清除，以增加金属附着力。

（2）去油：使用有机溶剂去除表面的油脂和污染物。

（3）蚀刻：使用酸性或碱性溶液去除不需要的铜层，以减少镀金量。

2. 镀金前处理在进行镀金之前，还需要对PCB进行一些预处理，以提高镀金层的质量和均匀度。

（1）钝化处理：使用化学药品将PCB表面的金属钝化，以减少金属离子的损失。

（2）活化处理：使用活化剂处理PCB表面，以增加金属离子的吸附能力。

3. 电镀电镀是PCB镀金的关键步骤，常用的电镀方法有电解镀金和电化学镀金。

（1）电解镀金：将PCB浸入含有金离子的电解液中，通过电流的作用，将金离子还原成金层，附着在PCB表面。

（2）电化学镀金：通过电化学方法，在PCB表面形成金属阴极，使金属离子在阴极上还原成金层。

4. 后处理完成电镀后，需要对PCB进行后处理，以保证镀金层的光泽和质量。

（1）清洗：将镀金的PCB进行清洗，去除电镀过程中产生的杂质和残留物。

（2）烘干：将清洗后的PCB进行烘干，以去除水分，防止金属氧化。

三、注意事项1. 镀金前的表面处理非常重要，必须彻底清洗和去油，以保证金属附着力。

2. 电镀过程中，电流的稳定性和电解液的配方对于镀金质量至关重要，必须严格控制。

3. 镀金后的清洗和烘干必须彻底进行，以保证金属层的质量和光泽。

4. PCB镀金工艺需要在封闭的环境中进行，以避免外界杂质的干扰。

5. 镀金工艺的温度和时间控制也是关键，需要根据具体情况进行调整。

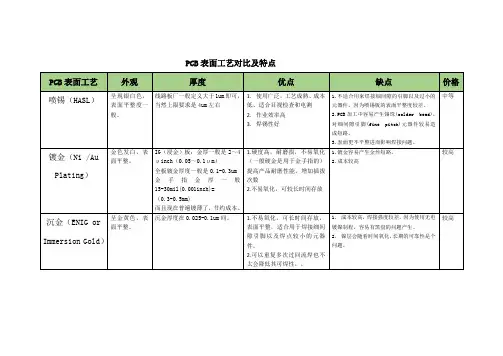

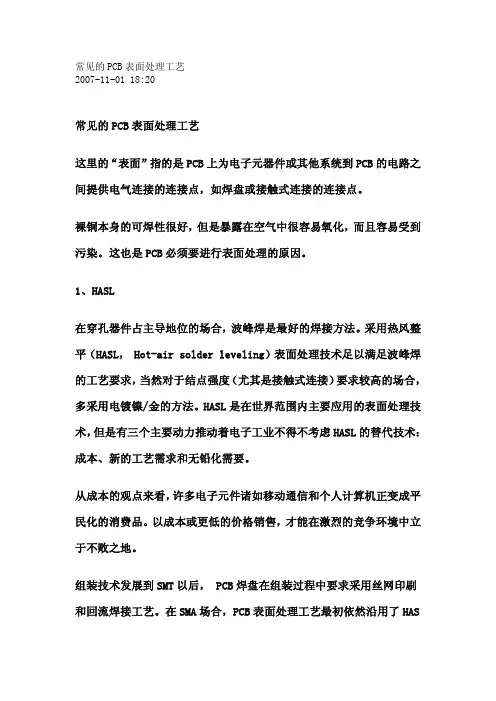

常见的P C B表面处理工艺2007-11-0118:20常见的P C B表面处理工艺这里的“表面”指的是P C B上为电子元器件或其他系统到P C B的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。

裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。

这也是P C B必须要进行表面处理的原因。

1、H A S L在穿孔器件占主导地位的场合，波峰焊是最好的焊接方法。

采用热风整平（H A S L，H o t-a i r s o l d e r l e v e l i n g）表面处理技术足以满足波峰焊的工艺要求，当然对于结点强度（尤其是接触式连接）要求较高的场合，多采用电镀镍/金的方法。

H A S L是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑H A S L的替代技术：成本、新的工艺需求和无铅化需要。

从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成平民化的消费品。

以成本或更低的价格销售，才能在激烈的竞争环境中立于不败之地。

组装技术发展到S M T以后， P C B焊盘在组装过程中要求采用丝网印刷和回流焊接工艺。

在S M A场合，P C B表面处理工艺最初依然沿用了H A SL技术，但是随着S M T器件的不断缩小，焊盘和网板开孔也在随之变小，H A S L技术的弊端逐渐暴露了出来。

H A S L技术处理过的焊盘不够平整，共面性不能满足细间距焊盘的工艺要求。

环境的关注通常集中在潜在的铅对环境的影响。

2、有机可焊性保护层（O S P）O S P的保护机理故名思意，有机可焊性保护层（O S P,O r g a n i c s o l d e r a b i l i t y p r e s e r v a t i v e）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护P C B焊盘的可焊性不受破坏。

目前广泛使用的两种O S P都属于含氮有机化合物，即连三氮茚（B e n z o t r i a z o l e s）和咪唑有机结晶碱（I m i d a z o l e s）。

PCB表面处理工艺PCB（Printed Circuit Board）是一种基础电子元件，广泛应用于电子产品中。

而PCB表面处理工艺则是制造PCB过程中的重要环节之一，它的主要目的是提高PCB的可焊性、可靠性和耐腐蚀性。

本文将从PCB表面处理的基本原理、常见的表面处理工艺以及未来的发展趋势三个方面，来探讨PCB表面处理工艺。

一、基本原理PCB表面处理工艺的基本原理在于，通过特定的物理和化学方法，在PCB表面形成一层与焊接或贴片工艺兼容的金属覆盖层，以增加PCB与焊接材料之间的接触面积和粘附性。

表面处理可以使焊接材料更好地覆盖印刷电路板表面，从而提高焊接质量和工艺的可靠性。

二、常见的表面处理工艺1. 镀金工艺镀金工艺是最常见且广泛应用的PCB表面处理工艺之一。

它主要有两种方式：电镀金工艺和电镀镍金工艺。

电镀金工艺在PCB表面生成一层致密的镀金层，提高了PCB的导电性和耐腐蚀性。

电镀镍金工艺通过先镀一层镍，再在其上电镀一层金，以增加PCB表面的硬度和耐磨性。

2. 焊接阻焊工艺焊接阻焊工艺是将焊接接点的金属部分暴露出来，而将其他部分涂覆上一层绝缘材料。

这种工艺能够保护PCB的焊接接点，防止电路之间的短路，提高PCB的可靠性。

3. OSP工艺OSP（Organic Solderability Preservative）工艺是一种无铅化的表面处理工艺，它通过在PCB表面形成一层有机锡保护层来提高PCB的可焊性。

OSP工艺不需要使用有毒的重金属，符合环保要求，因此在无铅焊接领域逐渐得到广泛应用。

4. 光刻工艺光刻工艺是将光刻胶涂覆在PCB表面，然后使用UV光源通过光掩膜进行曝光，最后根据曝光后的图案进行化学腐蚀，得到所需的PCB 线路形状。

光刻工艺不仅可以实现高精度的线路制作，还可以提高PCB表面的耐腐蚀性。

三、未来的发展趋势随着电子技术的不断发展，对PCB表面处理工艺提出了更高的要求。

未来的发展趋势主要有以下几个方面：1. 小型化和多功能化随着电子产品对体积和重量的要求越来越高，PCB表面处理工艺需要更加小型化和多功能化。

PCB表面处理简介
镀金：主要用于芯片封装时打金线。

用电镀方式制作需将线路图形镀金（软金）处理，成本较高。

沉金：主要用在表面有连接功能性要求和较长的储存期的板子上，如手机按键区、路由器壳体的边缘连接区和芯片处理器弹性连接的电性接触区。

用化学方式制作只将焊盘位置浸金处理，线路为铜面。

涉及到近100种化学品，工艺流程较复杂。

喷锡：对于尺寸较大的元件和间距较大的导线而言，却是极好的工艺。

在密度较高的PCB中，则影响后续的组装；故HDI板一般不采用热风整平工艺。

制作时焊盘覆熔融锡铅焊料，使其形成一层既抗铜氧化，提供良好的可焊性的涂覆层。

过程比较脏、难闻、危险，因而从未是令人喜爱的工艺。

OSP：可以用在低技术含量的PCB，也可以用在高技术含量的PCB上，如单面电视机用PCB、高密度芯片封装用板。

对于BGA方面，有机涂覆应用也较多。

PCB如果没有表面连接功能性要求或者储存期的限定，有机涂覆将是最理想的表面处理工艺。

工艺简单、成本低廉，能够在业界广泛使用。

最新的有机涂覆工艺能够在多次无铅焊接过程中保持良好的性能。

pcb电路板沉金工艺
PCB电路板沉金工艺是常用的表面处理工艺之一，也称为ENIG （Electroless Nickel Immersion Gold）工艺。

其主要特点是先在铜板
表面镀一层镍，然后再在镍上沉积一层金，从而形成一个耐腐蚀、良好的
导电性表面保护层。

下面是pcb电路板沉金工艺的具体步骤：
1.清洗：将铜板表面的油污和氧化物清洗干净。

2.刻蚀：通过光刻技术，在铜板上形成电路图案。

3.钝化：通过化学钝化处理，对铜表面生成一层铜氧化物保护膜。

4.镀镍：在铜表面镀一层镍，获得更好的耐腐蚀性和可靠性。

5.清洗：将表面的杂质和化学残留物清洗干净。

6.沉金：在镀有镍的表面沉积一层金，形成一层良好的导电保护层。

7.清洗：清洗干净，去除任何残留物。

8.检验：对沉金之后的电路板进行检验和测试，确保其质量符合要求。

pcb电路板沉金工艺具有可控性强、导电性好、耐腐蚀性好等优点，
广泛应用于电子设备、通讯设备等领域。

PCB的表面工艺处理方式PCB的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。

裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。

这也是PCB必须要进行表面处理的原因。

一、各种表面处理方式介绍1、热风整平HASL采用热风整平（HASL， Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求， HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。

该工艺是指在PCB最终裸露金属表面覆盖63/37的锡铅合金。

热风整平锡铅合金镀层的厚度要求为12.7um至38.1u m。

热风整平工艺对于控制其镀层的厚度和焊盘图形较为困难，不推荐使用于有细脚距元件的PCB，原因是细脚距元件（≤0.4mm）对焊盘平整度要求高；热风整平工艺的热冲击可能会导致PCB翘曲，厚度小于0.7mm的超薄PCB不推荐采用该表面处理方式。

此外，热风整平工艺使用的Sn-Pb焊料也不符合环保要求(RoHS指令)。

2、有机焊料防护（OSP）有机可焊性保护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护PCB焊盘的可焊性不受破坏。

PCB 表面用OSP处理以后，在铜的表面形成一层薄薄的有机化合物，从而保护铜不会被氧化。

在组装过程中（回流焊），OSP很容易就熔进到了焊膏或者酸性的Flux里面，同时露出活性较强的铜表面，最终在元器件和焊盘之间形成Sn/Cu金属间化合物，因此，OSP用来处理焊接表面具有非常优良的特性。

OSP不存在铅污染问题，所以环保。

平整度好尤其适合于密脚距PCB。

OSP也是目前PCB主要的表面处理方式。

OSP的局限性●由于OSP透明无色，所以检查起来比较困难，很难辨别PCB是否涂过OSP。

PCB板子八种表面处理工艺介绍1.热风整平（喷锡）热风整平又名热风焊料整平（俗称喷锡），它是在PCB表面涂覆熔融锡（铅）焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。

热风整平时焊料和铜在结合处形成铜锡金属间化合物。

PCB进行热风整平时要沉在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。

2.有机可焊性保护剂（OSP）OSP是印刷电路板（PCB）铜箔表面处理的符合RoHS指令要求的一种工艺。

OSP是Organic Solderability Preservatives的简称，中译为有机保焊膜，又称护铜剂，英文亦称之Preflux。

简单地说，OSP就是在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。

这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；但在后续的焊接高温中，此种保护膜又必须很容易被助焊剂所迅速清除，如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。

3.全板镀镍金板镀镍金是在PCB表面导体先镀上一层镍后再镀上一层金，镀镍主要是防止金和铜间的扩散。

现在的电镀镍金有两类：镀软金（纯金，金表面看起来不亮）和镀硬金（表面平滑和硬，耐磨，含有钴等其他元素，金表面看起来较光亮）。

软金主要用于芯片封装时打金线；硬金主要用在非焊接处的电性互连。

4.沉金沉金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。

此外沉金也可以阻止铜的溶解，这将有益于无铅组装。

5.沉锡由于目前所有的焊料都是以锡为基础的，所以锡层能与任何类型的焊料相匹配。

沉锡工艺可以形成平坦的铜锡金属间化合物，这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题；沉锡板不可存储太久，组装时必须根据沉锡的先后顺序进行。

pcb表面处理工艺
PCB表面处理工艺有很多，一般有热镀锌、热浸锌、热浸锡、有机阻焊、无溶剂阻焊、湿润变黑、电镀镍、电镀金、电镀银、电镀铜、以及表面镀膜等。

1.热镀锌，是将锌粉放在PCB上，经过热处理温度达到220度时，就能在PCB表面形成一层锌层，能够有很好的抗腐蚀和电镀性能，是PCB表面处理的一种常用工艺。

2.热浸锌是将PCB置入锌液中加热锌液，使PCB表面形成一层锌层，具有一定的抗潮性和防腐蚀性能。

3.热浸锡，是将PCB放入温度达到230度的锡液中，形成一层锡层，具有良好的导电性能和耐热性，也有一定的抗潮性和耐腐蚀性能，可以用于焊接及其他电子工程。

4.有机阻焊PCB表面处理，是将有机物放在PCB上，通过加热使其中的树脂发生化学反应来形成一层保护层，具有良好的防腐蚀性能，适合一些要求高的PCB表面处理工程。

5.无溶剂阻焊，也叫固态阻焊，是将无溶剂树脂加工到PCB表面上，经过加热，使其形成一层绝缘层，具有防热变形和电磁屏蔽的功能，是一种非常受欢迎的PCB表面处理工艺。
