地辐热采暖施工方案一、引言地辐热采暖是一种现代高效节能的供暖方式，通过地面散热来实现建筑物室内的舒适温度。
本文将介绍地辐热采暖的施工方案，包括准备工作、材料准备、施工步骤等内容。
二、准备工作在进行地辐热采暖施工之前，需要进行以下准备工作：1.确定采暖区域：根据建筑物的布局和设计需要确定采暖区域的范围。
2.清理地面：清理采暖区域的地面，确保地面平整、干净无杂物。
3.测量施工区域尺寸：精确测量采暖区域的尺寸，为后续施工提供参考。
三、材料准备进行地辐热采暖施工需要准备以下材料：1.地暖管：根据采暖区域的尺寸和设计需求选择合适的地暖管材料。
2.地暖散热片：根据实际情况选择适合的地暖散热片。
3.连接件和支架：用于连接地暖管和安装地暖散热片的连接件和支架。
4.绝缘材料：用于保护地暖管和防止能量损失的绝缘材料。
四、施工步骤1.布置地暖管：根据设计图纸在采暖区域铺设地暖管，保证管道布置整齐、紧密。
2.安装地暖散热片：将地暖散热片安装在地暖管上，确保散热片与地暖管紧密连接。
3.连接管道：连接地暖管与集热器，确保管道无漏水现象。
4.进行试压：在施工完成后对地暖系统进行试压，确保系统正常运行。
5.进行保温处理：对已安装的地暖管进行保温处理，减少能量损失。
五、施工注意事项1.在施工过程中，严格按照设计图纸的要求进行施工，避免误操作导致损坏地暖系统。
2.注意安全防范措施，确保施工现场安全，避免发生意外事故。
3.施工完成后，对地暖系统进行检查和调试，确保系统正常运行。
六、结论地辐热采暖施工是一项复杂的工程，需要严格按照要求进行施工，确保系统运行稳定、安全。
通过本文介绍的施工方案，可以帮助施工人员了解地辐热采暖的施工流程和注意事项，提高施工效率，保证工程质量。
地板辐射采暖工程施工方案1. 背景随着现代科技的不断发展，人们对舒适的生活质量的需求也不断提高。
在采暖方面，传统的采暖方式存在诸多问题，如空气干燥、噪声污染等，而地板辐射采暖技术则成为了新的解决方案。
此技术有效地改善了室内环境，提高了舒适度。
2. 工程原理地板辐射采暖是一种传热方式，通过地面散发的辐射热进行采暖，达到室内温度升高的效果。
此方案需要先将空气通过外部环境采集回来，然后通过地面加温达到相对湿度的减少和室内空气干燥度的提高。
3. 施工前准备在开始施工之前，需要进行以下准备工作：•定义工程目标,明确客户需求以及符合当地政策和法律法规的安全要求及设计规范要求.•进行技术分析，了解施工现场的环境及地基情况，为工程提供技术支持.•进行施工标准和进度计划的制定，借助软件或文档进行状态跟踪.•确认资源和物料，重新确定资源分配和物料预订的计划.•制定建造者技能培训计划，帮助员工掌握和应用最新的技术知识.4. 施工步骤4.1 硬化处理首先需要对地面进行硬化处理，最好选择加固地面的方法以提高地面的承载能力。
地面表面选择相对平整的建设场户。
并花费一定精力整平地面。
4.2 测量定位根据施工图纸和工艺要求，进行地板辐射设备在室内的定位测量。
采用先定位再设备的方法以保证施工准确度。
4.3 开槽安装根据设备的铺装位置和铺设线路，通过开槽安装地板辐射设备。
需要在内部进行专业的工艺处理，排斥外部干扰。
4.4 连接管路接下来，需要将设备和支撑管道连接起来进行协同运行。
在布局过程中，最好要安排一些阻抗变换器以避免胡须分支管道。
4.5 整体覆盖地面在管道和设备安装完成后，覆盖整个地面，防止在日常使用时造成任何伤害。
需要使用合适的温度库范围内的沥青或类似的减震材料.5. 施工质检在施工完成后，需要对地面辐射系统进行功能和性能测试以保证其正常工作。
质检工程师还需要在所有的检查过程中进行评估和计算，以确保整个系统运行正常、功能完善、高效且符合要求。
地辐热施工方案地辐热施工方案一、前期准备工作1.1 项目信息确认：对项目进行现场勘测，确定地辐热施工范围和具体施工要求。
1.2 材料准备：根据项目需求，采购地暖铺设所需的材料，包括PEX管、隔热层材料、保温层材料等。
1.3 设备调试：检查地暖系统设备的运行情况，确保设备运行稳定。
二、施工步骤2.1 地面准备：清理地面，确保地面平整、无明显凹凸。
2.2 布置PEX管：根据设计图纸要求，按照一定的间距和布线方式铺设PEX管，确保管道连接紧密、无渗漏。
2.3 安装支架：在地面上安装支架，支撑PEX管的铺设和固定。
2.4 隔热层施工：根据设计要求，在PEX管上铺设隔热层材料，以提高地暖系统的热效率。
2.5 保温层施工：在隔热层上铺设保温层材料，以减少热量损失。
2.6 防潮层施工：在保温层上铺设防潮层材料，以防止地下潮气对地暖系统的影响。
2.7 整平处理：对铺设完成的地面进行整平处理，使其表面平整、光滑。
2.8 测试试用：对铺设完成的地暖系统进行测试试用，检查系统的运行情况和温度控制是否正常。
三、施工要求3.1 施工质量要求：地面应平整、管道布置紧密、管道连接处应无漏水现象。
3.2 施工安全要求：施工人员应佩戴好安全帽、手套等个人防护用品，遵守施工现场的安全规定。
3.3 施工进度要求：严格按照施工计划进行施工，保证工期的准时完成。
3.4 环境保护要求：施工过程中要注意保护环境，避免造成噪音、污染等对周边环境的影响。
四、施工材料及设备4.1 施工材料：PEX管、隔热层材料、保温层材料、防潮层材料等。
4.2 施工设备：铺设工具、焊接设备、水平仪等。
五、施工风险管理5.1 管道漏水风险：采用优质材料，严格按照要求进行管道连接，以确保管道连接处无渗漏现象。
5.2 施工安全风险：施工人员应接受相关安全培训，佩戴好个人防护用品，遵守施工现场的安全规定。
5.3 环境污染风险：施工过程中避免漏水、溢漏物质等对环境造成污染，严格按照环保要求进行施工。
地板辐射采暖工程施工方案一、工程概述地板辐射采暖工程是一种采用热水或电能在地板下产生热量的供暖方式，具有节能、环保、舒适等特点。
本施工方案旨在明确地板辐射采暖工程从施工准备到后期维护的每一步操作，确保工程质量及运行效果。
二、材料准备与检查准备所需材料，包括保温材料、辐射管道、温控系统等，并按照设计要求进行核对。
对所有材料进行质量检验，确保符合工程要求。
三、地面清理与找平清理地面，移除杂物，确保地面平整、干燥、无油污。
对不平整的地面进行找平处理，保证地面平整度在允许范围内。
四、保温层施工与铺设根据设计要求铺设保温层，确保保温材料紧密贴合地面，无缝隙。
使用专用胶带或固定件固定保温层，防止移位。
五、辐射管道安装与连接按照设计图纸铺设辐射管道，确保管道间距均匀、布局合理。
使用专用连接件连接管道，确保连接处牢固、无渗漏。
六、温控系统安装与调试安装温控设备，包括温控器、传感器等，确保安装位置准确。
进行温控系统调试，确保系统能够正常运行，温度控制准确。
七、地板铺设与调试铺设地板，确保地板与辐射管道之间的间距合适，避免损坏管道。
进行地板调试，检查地板与温控系统之间的连接是否正常。
八、系统验收与调试对整个系统进行验收，检查各部件是否安装正确、运行正常。
进行系统调试，确保系统能够在不同温度下稳定运行，满足设计要求。
九、后期维护与保养定期对系统进行检查，确保各部件运行正常，无损坏。
对系统进行保养，包括清洁、紧固松动部件等，确保系统长期稳定运行。
通过上述施工方案，可以确保地板辐射采暖工程从施工到后期维护的每一步都得到有效控制，保证工程质量和运行效果。
同时，定期对系统进行维护和保养，可以延长系统使用寿命，提高供暖效果。

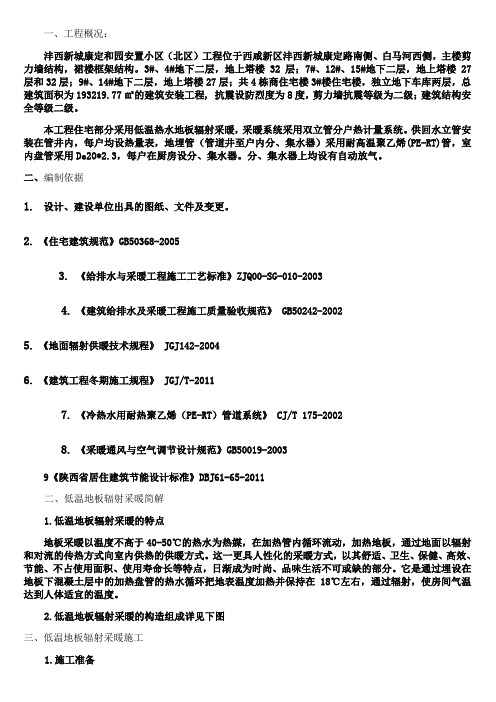

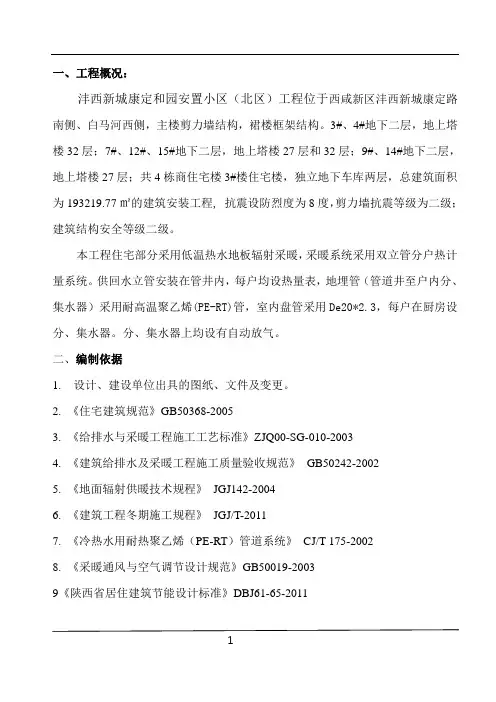

一、工程概况：沣西新城康定和园安置小区（北区）工程位于西咸新区沣西新城康定路南侧、白马河西侧，主楼剪力墙结构，裙楼框架结构。
3#、4#地下二层，地上塔楼32层；7#、12#、15#地下二层，地上塔楼27层和32层；9#、14#地下二层，地上塔楼27层；共4栋商住宅楼3#楼住宅楼，独立地下车库两层，总建筑面积为193219.77㎡的建筑安装工程, 抗震设防烈度为8度，剪力墙抗震等级为二级；建筑结构安全等级二级。
本工程住宅部分采用低温热水地板辐射采暖，采暖系统采用双立管分户热计量系统。
供回水立管安装在管井内，每户均设热量表，地埋管（管道井至户内分、集水器）采用耐高温聚乙烯(PE-RT)管，室内盘管采用De20*2.3，每户在厨房设分、集水器。
分、集水器上均设有自动放气。
二、编制依据1.设计、建设单位出具的图纸、文件及变更。
2.《住宅建筑规范》GB50368-20053.《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-20034.《建筑给排水及采暖工程施工质量验收规范》 GB50242-20025.《地面辐射供暖技术规程》 JGJ142-20046.《建筑工程冬期施工规程》 JGJ/T-20117.《冷热水用耐热聚乙烯（PE-RT）管道系统》 CJ/T 175-20028.《采暖通风与空气调节设计规范》GB50019-20039《陕西省居住建筑节能设计标准》DBJ61-65-2011二、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于40-50℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在18℃左右，通过辐射，使房间气温达到人体适宜的温度。
地辐热采暖施工方案地辐热采暖是一种通过在地板或地面下散热器上散发热量来进行室内采暖的方法。
它具有温和舒适、节能高效等特点，在建筑领域广泛应用。
本文将详细介绍地辐热采暖施工方案。
一、施工前准备1. 确定采暖系统类型：根据建筑结构、使用需求等因素，确定适合的地辐热采暖系统类型，如水暖地暖、电暖地暖等。
2. 设计施工方案：根据建筑平面布置和供热要求，绘制地辐热采暖施工方案图，包括散热管道布置、管道埋设深度等。
二、施工步骤1. 散热管道布置：根据施工方案，在建筑地面或地板下进行散热管道的布置。
通常可以选择螺旋式、S型或U字型布置方式，确保管道均匀分布，尽量避免管道交叉。
2. 管道埋设：将散热管道埋设于地下或地板下，确保管道与地面紧密接触，减少热量传输损失。
在埋设过程中，要注意管道的保护，防止损坏或渗漏。
3. 温控系统安装：安装地辐热系统的温控系统，用于控制采暖温度和时间。
根据实际需求，可选择手动或自动控制方式，并进行相应的线路布置和接线工作。
4. 绝热处理：在散热管道埋设完毕后，对地面或地板进行绝热处理，以减少热量的散失。
可采用保温材料进行包覆或者直接在地面或地板上铺设绝热材料。
5. 系统测试与调试：在施工完成后，进行地辐热采暖系统的测试与调试，确保系统能够正常运行。
这包括检查管道是否漏水、温控系统是否准确等。
6. 竣工验收：地辐热采暖施工完成后，由专业验收人员对系统进行全面验收，检查施工质量和运行情况是否符合要求。
三、施工注意事项1. 施工人员素质：地辐热采暖施工需要专业人员进行操作，施工前要确保人员具备相关的知识和技能，并接受相应的培训。
2. 材料选用：选择优质的散热管道和绝热材料，确保系统的长期稳定运行。
施工过程中，要注意选用符合标准的材料，并按照要求进行使用。
3. 安全施工：在施工过程中，要严格按照相关安全规范操作，确保施工人员的安全，防止事故的发生。
4. 联系建筑设计方：在进行地辐热采暖施工前，要与建筑设计方进行沟通，确保施工方案符合建筑设计要求，避免因施工问题导致的后期矛盾和纠纷。
第1篇一、工程概况1. 工程名称：某住宅小区地暖工程2. 工程地点：某住宅小区3. 工程规模：建筑面积约10万平方米4. 工程类型：住宅地暖系统5. 施工单位：某建筑工程有限公司二、施工准备1. 技术准备（1）熟悉工程图纸，了解设计要求及施工规范。
（2）组织施工人员学习地暖施工技术及操作规程。
（3）编制施工方案，明确施工工艺、质量要求及安全措施。
2. 材料准备（1）地暖管材：选择符合国家标准的地暖管材，如PE-RT管、PB管等。
（2）保温材料：选用符合国家标准的高效保温材料，如聚苯乙烯泡沫板等。
（3）保温钉、保温带、管卡等辅助材料。
3. 施工设备准备（1）热熔连接机、切割机、焊机等管道加工设备。
（2）保温材料铺设设备，如辊筒、切割机等。
（3）地面找平设备，如砂浆搅拌机、抹平机等。
4. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行岗前培训，确保施工质量。
三、施工工艺1. 施工流程（1）施工准备：测量放线、基层处理、材料准备。
（2）管道铺设：管道加工、铺设、连接。
（3）保温层施工：保温材料铺设、固定、密封。
（4）找平层施工：找平层铺设、找平、养护。
（5）地暖系统打压测试：打压、检查、调试。
（6）系统验收：检查、验收、交付使用。
2. 施工要点（1）测量放线：根据设计图纸，测量放线，确定管道走向、间距及位置。
（2）基层处理：清理基层，确保平整、干净、无杂物。
（3）管道铺设：a. 管道加工：根据设计要求，加工管道，确保管道长度、弯曲度、连接方式符合要求。
b. 铺设：按照设计要求，将管道铺设在基层上，注意管道间距、走向、连接。
c. 连接：采用热熔连接、电熔连接等方法，确保管道连接牢固、密封。
（4）保温层施工：a. 铺设：将保温材料铺设在管道周围，确保保温效果。
b. 固定：采用保温钉、保温带等固定保温材料，防止保温层脱落。
c. 密封：在保温层接口处，采用专用密封胶密封，防止热量损失。
（5）找平层施工：a. 铺设：将找平层铺设在保温层上，确保平整、均匀。
地辐热采暖工程施工方案一、材料要求3.1 所有进出使用材料，必须具备生产合格证、检验报告方可施工；3.2埋地管材采用耐热聚乙烯管（PE）De20×2.3，集分水器至水暖井采用（PB）De3.2×2.9；3.3保温层采用聚苯乙烯保温板，密度≥20Kg/m3；3.4弹性膨胀膏；3.5 铝箔薄脂纸。
二、作业条件4.1 室内+0.5m线放置完毕；4.2 外墙铝合金门窗安装完毕；4.3施工现场水电供应齐全；4.4 楼层贯通管道、套管、烟道等下部均用堵漏灵等处理一道。
五、低温地板辐射采暖简解5.1低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使房间气温达到人体适宜的温度。
5.2低温地板辐射采暖大样组成详见下图：六、施工工艺6.1工艺流程基层处理→铺设保温层（苯板、铝箔）→保温带与伸缩缝设置→铺设钢丝网片→铺设PE管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行。
6.2工艺标准6.2.1基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣。
6.2.2铺设保温层：1）在平整、干燥、无杂物的地面铺设约2㎝厚度聚苯乙烯泡沫塑料板，错缝排列铺设，相互间接合紧密，铺设平整度达到要求。
6.2.3保温带及伸缩缝的设置：1）保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置，保温带设置必须固定，可用粘接剂粘贴在四周墙根，应交圈设置，同时保证保温带设置由保温层上部至面层上部10mm处。
地板辐射采暖工程施工方案一、工程概况地板辐射采暖是一种先进的采暖方式，通过地板下的散热器将热量传导到室内，使室内温度均匀，舒适度高。
本次工程是在某大型居住区进行地板辐射采暖的施工，旨在提升居民的生活品质和采暖效果。
二、施工准备1. 检查施工图纸，了解工程范围和要求；2. 准备施工材料，包括散热器、管道、地板等；3. 安排施工人员，确保施工人员具有相关证书和经验；4. 般打桩，渣土搬运等作业限制性条件三、施工前准备1. 安全检查：确保施工现场安全，设置警示标识，提供安全防护用具；2. 整理现场：清理施工现场，确保施工通道畅通；3. 确认供水和供电情况：确保地板辐射采暖系统能够正常供水和供电；4. 制定施工计划：按照施工图纸，制定详细的施工计划，包括施工步骤、时间安排等。
四、施工步骤1. 散热器安装（1）测量：根据施工图纸进行测量，确定散热器的位置和尺寸；（2）安装：根据测量结果，安装散热器，确保安装牢固并按照要求安装；（3）连接管道：连接散热器和供暖管道，确保管道连接牢固，无漏水现象。
2. 地板安装（1）准备地面：清理地面，确保地面平整、干燥；（2）铺设地板：根据施工图纸，铺设地板，并对接缝进行处理，确保地板铺设平整、美观。
3. 系统调试（1）供水调试：接通供水系统，进行水压测试，确保系统正常供水；（2）供电调试：接通供电系统，进行电压测试，确保系统正常供电；（3）系统调试：调试地板辐射采暖系统，确定系统正常工作。
五、施工质量控制1. 施工图纸：根据施工图纸进行施工，确保施工符合图纸要求；2. 施工规范：严格按照施工规范进行施工，确保施工质量；3. 工艺要求：根据地板辐射采暖系统的工艺要求进行施工，确保系统运行正常；4. 完工验收：在施工完成后，对地板辐射采暖系统进行完工验收，确保系统达到设计要求。
六、施工安全保障1. 安全培训：对施工人员进行安全培训，提高安全意识；2. 安全防护：提供安全防护用具，确保施工人员的安全；3. 安全检查：定期对施工现场进行安全检查，排除安全隐患；4. 应急预案：制定施工现场应急预案，确保施工过程中的安全。
一、工程概况：沣西新城康定和园安置小区（北区）工程位于西咸新区沣西新城康定路南侧、白马河西侧，主楼剪力墙结构，裙楼框架结构。
3#、4#地下二层，地上塔楼32层；7#、12#、15#地下二层，地上塔楼27层和32层；9#、14#地下二层，地上塔楼27层；共4栋商住宅楼3#楼住宅楼，独立地下车库两层，总建筑面积为193219.77㎡的建筑安装工程,抗震设防烈度为8度，剪力墙抗震等级为二级；建筑结构安全等级二级。
本工程住宅部分采用低温热水地板辐射采暖，采暖系统采用双立管分户热计量系统。
供回水立管安装在管井内，每户均设热量表，地埋管（管道井至户内分、集水器）采用耐高温聚乙烯(PE-RT)管，室内盘管采用De20*2.3，每户在厨房设分、集水器。
分、集水器上均设有自动放气。
二、编制依据1.设计、建设单位出具的图纸、文件及变更。
2.《住宅建筑规范》GB50368-20053.《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-20034.《建筑给排水及采暖工程施工质量验收规范》GB50242-20025.《地面辐射供暖技术规程》JGJ142-20046.《建筑工程冬期施工规程》JGJ/T-20117.《冷热水用耐热聚乙烯（PE-RT）管道系统》CJ/T 175-20028.《采暖通风与空气调节设计规范》GB50019-20039《陕西省居住建筑节能设计标准》DBJ61-65-2011二、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于40-50℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在18℃左右，通过辐射，使房间气温达到人体适宜的温度。
地板辐射采暖施工方案一、工程概况：本项目位于蒙古首乌兰托巴市，建设内容为一座250床残疾儿童发展中心，日门诊接待病人250人，总建筑面积14990㎡。
主体建筑为一座250床残疾儿童发展中心，建筑面积14792㎡，地上三层，局部地下一层，建筑高度，建筑功能包括康复门诊评介部、康复治疗部、行政办公与康复培训部、住院部、后勤服务等。
配套设施：车库与柴油发电机房1座，建筑面积㎡，建筑高度；门卫室一座，建筑面积㎡，建筑高度。
本项目热源采用市政热水，用于采暖热源。
主体建筑以地板辐射采暖系统为主，地下室、卫生间、洗衣房、厨房等采用散热器采暖系统。
地板辐射采暖热源接自地下室换热站，供回水温度50/40℃。
地板辐射采暖系统采用上供上回双管异程式，供回水干管辐射在首层吊顶内。
地面辐射采暖管材选用PE-RT管,绝热材料采用厚度20mm厚挤塑板；分集水器供水杠内置平衡阀，回水杠设流量调节阀，供、回水杠均设自动排气阀及手动泄水阀。
每个环路设自动温控调节阀，每个房间设温控器，每个环路回水杠上安装电执行器与房间温度控制器共同使用实现分室自动温控。
二、编制依据1.招标文件、设计图纸2.《住宅建筑规范》GB50368-20053.\4.《建筑给排水及采暖工程施工质量验收规范》GB50242-20025.《辐射供暖供冷技术规程》JGJ142-20126.《建筑工程冬期施工规程》JGJ/T-20117.《冷热水用耐热聚乙烯（PE-RT）管道系统》GB/T8.《民用建筑供暖通风与空气调节设计规范》GB50736-2012三、低温地板辐射采暖简介1.低温地板辐射采暖的特点地板采暖以温度不高于40-50℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在18℃左右，通过辐射，使房间气温达到人体适宜的温度。
…2.低温地板辐射采暖的构造组成详见下图四、低温地板辐射采暖施工（1）施工准备1.施工材料及技术要求聚苯乙烯泡沫塑料板项目单位\指标表观密度㎏/m3≥20压缩强度（即在10﹪形变下的压缩应力）kpa≥100导热系数]≤W/吸水率（体积分数）﹪（v∕v）≤4尺寸稳定性%≤3:ng∕(pa·m·s)≤水蒸气透过系数熔结性（弯曲变形）㎜≥20氧指数%'＞30PE—RT耐热聚乙烯管的内外表面应光滑、平整，干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。
塑料管的公称外径、壁厚与偏差，应符合规范要求。
2.技术准备a.熟悉图纸和相关变更，明确地辐热总管、PE-RT管铺设方式。
b.熟悉地辐热工艺标准和质量验收规范。
)c.熟悉冬期施工规程，对地辐热相关工序采取有效措施。
d.编写地辐热施工技术交底，并对班组进行相关培训。
3.材料准备（1）分水器、集水器、自动跑风阀、平衡阀、调节阀等材质为全铜质制品。
分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等，分水器、集水器的表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷，铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。
（2）钢丝网：低碳冷拔丝，焊接网。
（3）反射膜：铝箔反射膜。
4.施工工具准备（1）专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。
·5.作业条件（1）施工现场有水、电供应设施。
（2）土建专业已完成墙面粉刷（不含面层），外窗、门安装已完毕，有防水的房间应做完闭水试验并经过验收。
（3）施工的环境温度不低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。
五、施工工艺1.工艺流程基层处理→铺设保温层（苯板、铝箔）→铺设钢丝网片→铺设PE-RT管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行。
2.工艺标准—.基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣。
.铺设保温层：2.2.1在平整、干燥、无杂物的地面铺设20mm厚度聚苯乙烯泡沫塑料板（底层4cm），错缝排列铺设，相互间接合紧密，拼缝处采用塑料胶带将沫塑料板粘结连成整体，铺设平整度达到要求。
保温带及伸缩缝的设置：2.3.1保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置。
伸缩缝的设置：当地面面积≥30㎡边长≥6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8MM。
伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面隔开，伸缩缝中填充的材料用8㎜的高发泡聚乙烯泡沫塑料（位置详见附图）。
…铺设无纺布铝箔膜：在铺设好的聚苯乙烯泡沫塑料板上铺设无纺布铝箔膜满铺，接缝处搭接宽度80㎜。
铺设钢丝网片：^在取暖房间铝箔反射膜上铺设Φ2@50成品冷拔丝网片，不同网片对齐后用塑料扎带绑扎牢固（个别铺设取暖管后翘起部位需加固定卡子）；钢丝网片遇门口伸缩缝处需断开；卫生间部位冷拔丝端部需让开墙根防水10~20mm。
铺设PE-RT管：（1）加热管铺设按照图纸要求采用“回折型”布置，施工时起步距墙角150mm，铺设时应力自然释放，杜绝管道拧劲翘起，弯折处需在圆弧顶固定，防止出现死折；沿外窗冷墙处采取适当加密措施，详见下图："回折型地暖管铺设示意图（2）加热管铺设不允许有接头，在施工验收后，发现加热管损坏时应采用PE-RT专用热熔接头进行连接；（3）加热管到分集水器处需断开时，应用专用工具切割，切口应平整，且垂直于管轴线。
（4）加热管在分、集水器范围应使用聚氯乙烯波纹套管（出建筑面200mm），当集水器周边出水、回水管密集时，应适当调整加热管间距至150mm（当尺寸必须小于100mm时，需增加聚氯乙烯波纹套管隔热）详见下图：；…加压测试本工程户内采暖设计工作压力为，混凝土填充层浇筑前需进行系统试压，测试压力为工作压力的倍，缓慢升压，当压力达到时，稳压1小时，压力下降不大于于为合格；加压测试以每组分集水器为单位，逐回路进行。
安装分集水器PE-RT加热管与分集水器装置及管件连接采用卡套式连接；分集水器安装时，分水器在上、集水器在下，中心距200mm，集水器中心距地面300mm；分集水器安装前在每批（同牌号、同型号、同规格）数量中抽取10%做强度和严密性检查，阀门试验压力为工作压力的倍，严密性试验压力为工作压力的倍，DN≤50的阀门试验时间15S。
隐蔽验收，进行隐蔽验收必需符合以下要求绝热层的厚度、材料的物理性及铺设应符合设计要求；加热管的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定；填充层内加热管不应有接头；伸缩缝应按设计要求敷设完毕；加热管与分水器、集水器的连接处无渗漏。
管道安装允许偏差：混凝土垫层浇筑混凝土浇筑前保证窗洞口封堵密实，有高差部位模板安装完毕（普通房间距成活面留30mm，卫生间、厨房、生活阳台留60mm）；混泥土浇筑过程中保持地暖管压力在以上，混凝土养护过程中保持地暖管压力在以上。
管道冲洗立（干）管清洗时应打开旁通阀门，确保水不流进加热管；加热管道冲洗在分集水器以外主供回水管道冲洗合格后进行。
系统试压系统试压应待填充层混凝土浇筑完毕至少14天后进行，避免打压时混凝土形成微裂缝；缓慢升压，当压力达到时，稳压1小时，压力下降不大于于为合格；加压测试以每组分集水器为单位，逐回路进行。
冬季进行水压试验时，应采取可靠的防冻措施。
.系统调试与运行系统调试应在具备正常供热和供电条件下，由施工单位在建设单位的配合下进行，且系统未经调试前严禁运行使用；在混凝土垫层完全自然干燥后（至少21天）进行通热试运行。
初次供暖时水温变化应平缓，供水温度应控制在比环境温度高10℃左右，且不应高于32℃，并连续运行48h；以后每隔24h水温提高3℃，直至达到设计供水温度，并保持该温度运行不少于24h；在此温度下对每组分集水器回路逐路进行调节，直至运行正常；系统调试完毕后，将加热管中积水放完、吹干；供暖效果应以房间中央离地高处黑球温度计指示的温度为评价和考核依据。
运行和维护首次运行注水前应充分排气。
系统每年首次运行时，需确保户外户内阀门开启到位，过滤器无堵塞，立管进回水放气畅通，加热管内无气堵。
辐射供暖系统加热管在非供暖季节应进行满水保护。
在有冻结可能的地区应排水泄压。
辐射供暖系统表面上应有明显的标识，不得进行打洞、钉凿、撞击、高温作业等工作。
六.质量保证措施1.常规措施（1）开工前针对现场情况对班组进行技术交底。
（2）实行样板间制度，连同甲方、监理对样板间质量进行考评；对样板间暴露出的问题进行协商改善。
|（3）操作人员合理分工，例如铺保温层的只进行保温层铺设，盘加热管的一人固定一单元，使每个操作人员在自己负责的范围内都是熟练工。
（4）要求班组必须配备专业带班，在现场协调工作和过程控制；项目部主管工长做到每天至少抽查一次工作面，及时解决可能出现的问题，避免大面积返工的可能性。
2.冬期施工措施（1）冬期施工做好如下测温工作（2）楼层所有窗洞口采用彩条布进行封闭。
（3）泵管依次用塑料纸和棉毡包裹保温。
（4）混凝土加入抗冻剂，应要求商混车搅拌罐覆盖保温，并检查入场混凝土温度，确保混凝土浇筑时温度不低于5℃。
#（5）混凝土浇筑完毕利用刮杠刮平后，用塑料纸和棉毡倒退式依次进行覆盖，统一使用电弧灯进行照明、升温，待混凝土初凝后进行二次收面，待混凝土面层能站人后进行二次覆盖。
（6）混凝土采用综合蓄热法养护，受冻临界强度≥4MPa；根据同条件试块强度决定室内升温措施持续时间。
七.成品保护1.地辐热施工范围楼层不允许穿插任何工序，所有必需进行的工序均安排在地辐热施工前完成。
2.每户地辐热安装完毕后需对进户门进行临时封堵，防止无关人员踩踏破坏。
3.混凝土浇筑时，操作人员必须穿着软底鞋，用平头铁锹。
4.混凝土垫层施工完毕后应妥加保护，严禁大力敲击、冲击、开孔、运行重载、高温烘烤、直接放置高温物体和加热设备等。
八.安全施工（1.总则：参加施工作业的一切作业人员，都要经过本工种安全技术操作规程的培训方后方可上岗；参加作业的人员进出施工现场，必须佩戴安全帽、走安全通道，不得在开挖区域活动，或翻越、攀爬栏杆、脚手架等。
2.一般安全注意事项（1）防高空坠落：开工前确保临边防护全部到位；操作人员不得私拆临边防护；临边作业至少2人同行，且任何时候都不得背对临边操作；上脚手架时不得跳跃，更不得在未铺设架板的架体上行走。
