第18讲电磁感应中能量

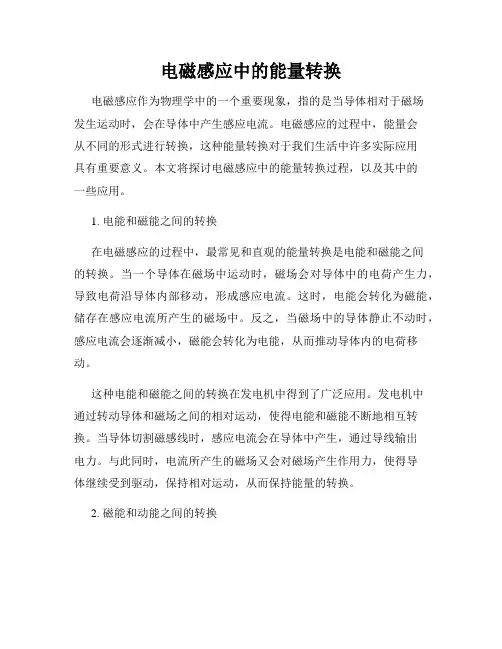

电磁感应中的能量转换电磁感应作为物理学中的一个重要现象，指的是当导体相对于磁场发生运动时，会在导体中产生感应电流。

电磁感应的过程中，能量会从不同的形式进行转换，这种能量转换对于我们生活中许多实际应用具有重要意义。

本文将探讨电磁感应中的能量转换过程，以及其中的一些应用。

1. 电能和磁能之间的转换在电磁感应的过程中，最常见和直观的能量转换是电能和磁能之间的转换。

当一个导体在磁场中运动时，磁场会对导体中的电荷产生力，导致电荷沿导体内部移动，形成感应电流。

这时，电能会转化为磁能，储存在感应电流所产生的磁场中。

反之，当磁场中的导体静止不动时，感应电流会逐渐减小，磁能会转化为电能，从而推动导体内的电荷移动。

这种电能和磁能之间的转换在发电机中得到了广泛应用。

发电机中通过转动导体和磁场之间的相对运动，使得电能和磁能不断地相互转换。

当导体切割磁感线时，感应电流会在导体中产生，通过导线输出电力。

与此同时，电流所产生的磁场又会对磁场产生作用力，使得导体继续受到驱动，保持相对运动，从而保持能量的转换。

2. 磁能和动能之间的转换除了电能和磁能之间的转换，电磁感应还可以引发磁能和动能之间的转换。

当一个导体在磁场中运动时，会受到力的作用，从而获得动能。

这种动能是由磁场所储存的磁能转化而来的。

在感应加速器等应用中，磁能和动能之间的转换是至关重要的。

感应加速器利用电磁感应的原理，通过交变磁场产生感应电流，使得导体在磁场的作用下加速运动。

导体所获得的动能是在磁场中储存的磁能转化而来的。

这种方式不仅可以实现高速粒子的加速，还可以产生高能粒子束，用于科学研究和医疗等领域。

3. 热能和电能之间的转换在电磁感应的过程中，还会发生热能和电能之间的转换。

当感应电流通过导体时，会在导体内部产生电阻，从而产生热量。

这种热量是由电能转化而来的。

在电磁感应加热中，热能和电能之间的转换被广泛应用。

通过感应电流产生的热量可以用于加热各种物体，如金属材料的加热、水的加热等。

h 电磁感应中的能量问题【知识要点】1、理解功与能的关系合力做功=动能的改变（动能定理）重力做功=重力势能的改变。

重力做正功，重力势能减少；重力做负功，重力势能增加。

弹力做功=弹性势能的改变。

弹力做正功，弹性势能减少；弹力做负功，弹性势能增加。

电场力做功=电势能的改变。

电场力做正功，电势能减少；电势能做负功，电势能增加。

安培力做功=电能的改变。

安培力做正功，电能转化为其他形式的能；安培力做负功（即克服安培力做功），其他形式的能转化为电能。

2、电磁感应中的能量转化和守恒产生和维持感应电流的存在的过程就是其它形式的能量转化为感应电流电能的过程。

对切割磁感线产生的电磁感应现象，导体在达到稳定状态之前，外力移动导体所做的功，一部分消耗于克服安培力做功，转化为产生感应电流的电能或最后在转化为焦耳热，另一部分用于增加导体的动能，即当导体达到稳定状态（作匀速运动时），外力所做的功，完全消耗于克服安培力做功，并转化为感应电流的电能或最后在转化为焦耳热在较复杂的电磁感应现象中，经常涉及求解耳热的问题。

尤其是变化的安培力，不能直接由Q=I 2 Rt 解，用能量守恒的方法就可以不必追究变力、变电流做功的具体细节，只需弄清能量的转化途径，注意分清有多少种形式的能在相互转化，用能量的转化与守恒定律就可求解，而用能量的转化与守恒观点，只需从全过程考虑，不涉及电流的产生过程，计算简便。

这样用守恒定律求解的方法最大特点是省去许多细节，解题简捷、方便。

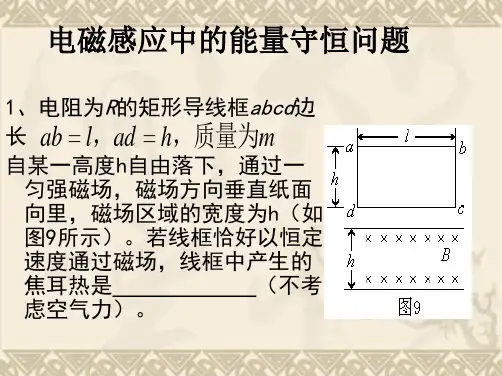

【典型例题】例1、如图所示，质量为m ，高度为h 的矩形导体线框在竖直面内由静止开始自由下落.它的上下两边始终保持水平，途中恰好匀速通过一个有理想边界的匀强磁场区域，则线框在此过程中产生的热量为（ ）A.mghB.2mghC.大于mgh ，小于2mghD.大于2mgh例2、长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。

将线圈以向右的速度v 匀速拉出磁场的过程中，求⑴拉力F 大小； ⑵拉力的功率P ； ⑶拉力做的功W ； ⑷线圈中产生的电热Q ；⑸通过线圈某一截面的电荷量q 。

电磁感应中的能量问题1.思路：从能量转化和守恒着手，运用动能定理或能量守恒定律。

①根本思路：受力分析→弄清哪些力做功，正功还是负功→明确有哪些形式的能量参与转化，哪些增哪些减→由动能定理或能量守恒定律列方程求解．②能量转化特点：其它能〔如：机械能〕−−−−−−→安培力做负功电能−−−−−→电流做功内能〔焦耳热〕 2.电能求解的三种方法：①功能关系：电磁感应过程产生的电能等于该过程克制安培力所做功：Q ＝-W 安②能量守恒：电磁感应过程中产生的电能等于该过程中其他形式能的减少量：Q ＝ΔE 其他③利用电流做功：电磁感应过程中产生的电能等于通过电路中电流所做的功:Q=I 2Rt 【例1】如下图，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B .有一质量为m 长为l 的导体棒从ab 位置获得平行于斜面的，大小为v 的初速度向上运动，最远到达a ′b ′的位置，滑行的距离为s ，导体棒的电阻也为R ，与导轨之间的动摩擦因数为μ.那么( )A ．上滑过程中导体棒受到的最大安培力为B 2l 2vRB ．上滑过程中电流做功发出的热量为12mv 2－mgs sin θC ．上滑过程中导体棒克制安培力做的功为12mv 2D ．上滑过程中导体棒损失的机械能为12mv 2－mgs sin θ【例2】如下图，AB 、CD 为两个平行的水平光滑金属导轨，处在方向竖直向下，磁感应强度为B 的匀强磁场中．AB 、CD 的间距为L ，左右两端均接有阻值为R 的电阻．质量为m 长为L 且不计电阻的导体棒MN 放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开场时，弹簧处于自然长度，导体棒MN 具有水平向左的初速度v 0，经过一段时间，导体棒MN 第一次运动到最右端，这一过程中AC 间的电阻R 上产生的焦耳热为Q ，那么( C )A ．初始时刻导体棒所受的安培力大小为B 2L 2v 0RB ．从初始时刻至导体棒第一次到达最左端的过程中，整个回路产生的焦耳热为2Q 3C ．当导体棒第一次到达最右端时，弹簧具有的弹性势能为12mv 20－2QD ．当导体棒再次回到初始位置时，AC 间电阻R 的热功率为B 2L 2v 20R【例3】如下图，在倾角为θa b 边到达gg ’与ff ’中间位置时，线框又恰好做匀速运动，那么：(1)当a b 边刚越过ff ′时，线框加速度的值为多少?(2)求线框开场进入磁场到a b 边到达gg ′与ff ′中点的过程中产生热量是多少?【例4】如下图，空间分布着水平方向的匀强磁场，磁场区域的水平宽度d=，，竖直方向足够长，磁感应强度B ＝0.5T 。

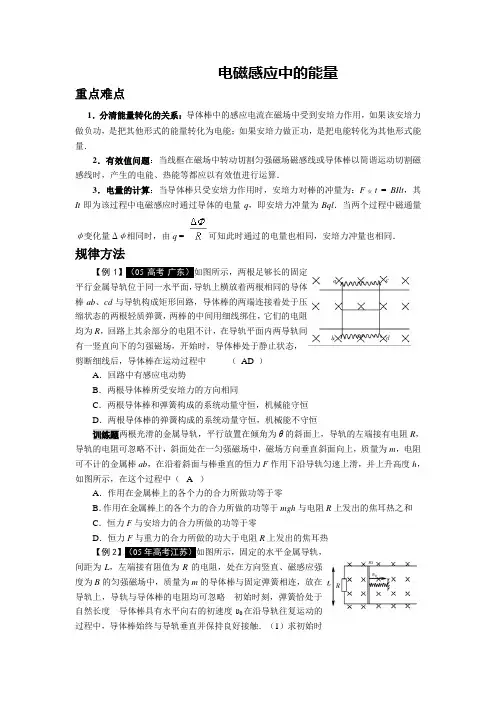

电磁感应中的能量重点难点1．分清能量转化的关系：导体棒中的感应电流在磁场中受到安培力作用，如果该安培力做负功，是把其他形式的能量转化为电能；如果安培力做正功，是把电能转化为其他形式能量．2．有效值问题：当线框在磁场中转动切割匀强磁场磁感线或导体棒以简谐运动切割磁感线时，产生的电能、热能等都应以有效值进行运算．3．电量的计算：当导体棒只受安培力作用时，安培力对棒的冲量为：F安·t= BIlt，其It即为该过程中电磁感应时通过导体的电量q，即安培力冲量为Bql．当两个过程中磁通量φ变化量Δφ相同时，由q = 可知此时通过的电量也相同，安培力冲量也相同．规律方法【例1】（05高考·广东）如图所示，两根足够长的固定平行金属导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路，导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R，回路上其余部分的电阻不计，在导轨平面内两导轨间有一竖直向下的匀强磁场，开始时，导体棒处于静止状态，剪断细线后，导体棒在运动过程中（AD ）A．回路中有感应电动势B．两根导体棒所受安培力的方向相同C．两根导体棒和弹簧构成的系统动量守恒，机械能守恒D．两根导体棒的弹簧构成的系统动量守恒，机械能不守恒训练题两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨的电阻可忽略不计，斜面处在一匀强磁场中，磁场方向垂直斜面向上，质量为m，电阻可不计的金属棒ab，在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑，并上升高度h，如图所示，在这个过程中（ A ）A．作用在金属棒上的各个力的合力所做功等于零B．作用在金属棒上的各个力的合力所做的功等于mgh与电阻R上发出的焦耳热之和 C．恒力F与安培力的合力所做的功等于零D．恒力F与重力的合力所做的功大于电阻R上发出的焦耳热【例2】（05年高考江苏）如图所示，固定的水平金属导轨，间距为L，左端接有阻值为R的电阻，处在方向竖直、磁感应强度为B的匀强磁场中，质量为m的导体棒与固定弹簧相连，放在导轨上，导轨与导体棒的电阻均可忽略 初始时刻，弹簧恰处于自然长度 导体棒具有水平向右的初速度υ0在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．（1）求初始时刻导体棒受到的安培力；（2）若导体棒从初始时刻到速度第一次为零时，弹簧的弹性势能为E p，则这一过程中安培力所做的功W1和电阻上产生的焦耳热Q1分别为多少？（3）导体棒往复运动，最终将静止于何处？从导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q为多少？【解析】导体棒以初速度υ0做切割磁感线运动而产生感应电动势，回路中的感应电流使导体棒受到安培力的作用 安培力做功使系统机械能减少，最终将全部机械能转化为电阻R上产生的焦耳热．由平衡条件知，棒最终静止时，弹簧的弹力为零，即此时弹簧处于初始的原长状态．（1）初始时刻棒中产生的感应电动势E = BLυo①棒中产生的感应电流I = ②作用于棒上的安培力F = BIL③联立①②③，得F = ，安培力方向：水平向左（2）由功和能的关系，得:安培力做功W1 = E p-mυ电阻R上产生的焦耳热Q1 = mυ-E P（3）由能量转化及平衡条件等，可判断：棒最终静止于初始位置Q = mυ训练题如图所示，间距为l的光滑平行金属导轨，水平地放置在竖直方向的磁感应强度为B的匀强磁场中，一端接阻值为R的电阻，一电阻为R0质量为m的导体棒放置在导轨上，在外力F作用下从t = 0的时刻开始运动，其速度随时间的变化规律υ = υm sinωt，不计导轨电阻，求：（1）从t1 = 0到t2= 2π/ω时间内电阻R产生的热量．（2）从t1 = 0到t3 = 时间内外力F所做的功．答案：（1）Q=πB2l2v m2R/ω（R0+R）2（2）W=mv m2/2 + πB2l2v m2/4ω（R0+R）【例3】（05年高考全国）如图所示a1b1c1d1和a2b2c2d2为在同一竖直平面内的金属导轨，处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨所在的平面（纸面）向里，导轨的a1b1段与a2b2段是竖直的，距离为l1；c1d1段与c2d2段也是竖直的，距离为l2 x1y1与x2y2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为m1和m2，它们都垂直于导轨并与导轨保持光滑接触．两杆与导轨构成的回路的总电阻为R．F为作用于金属杆x1y1上的竖直向上的恒力．已知两杆运动到图示位置时，已匀速向上运动，求此时作用在两杆上的重力的功率的大小和回路电阻上的热功率．【解析】设杆向上运动的速度为υ，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少 由法拉第电磁感应定律，回路中的感应电动势的大小E = B（l2-l1）υ，回路中的电流I = ，电流沿顺时针方向 两金属都要受到安培力的作用，作用于杆x1y1的安培力为f1 = Bl1I，方向向上，作用于杆x2y2的安培力f2 = Bl2I，方向向下 当杆做匀速动动时，根据牛顿第二定律有F-m1g-m2g+f1-f2 = 0，解以上各式，得I = υ = R作用于两杆的重力的功率的大小P =（m1+m2）gu电阻上的热功率Q = I2R得P = R（m1+m2）g Q = []2R 训练题如图，两根金属导轨与水平面成30°平行放置，导轨间距0．5m，导轨足够长且电阻不计，两根金属棒MN、PQ垂直导轨放置，由于摩擦，MN、PQ均刚好保持静止，两棒质量均为0．1kg，电阻均为0．1Ω，它们与导轨间动摩擦因素均为μ = ，空间有垂直导轨平面的匀强磁场，磁感应强度B = 0.4T现用沿导轨平面向上的力F = 1．2N垂直作用力于金属棒MN，取g = 10m/s2，试求：（1）金属棒MN的最大速度；（2）金属棒MN运动达到稳定状态后，1s内外力F做的功，并计算说明能量的转化是否守恒．答案：（1）v m=2m/s（2）W=2．4J能力训练1．如图水平光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直搁在导轨上，令棒以一定的初速度向右运动，当其通过位置a时速率为υa，通过位置b时速率为υb，到位置C时棒刚好静止，设导轨与棒的电阻均不计，a、b与b、c的间距相等，则关于金属棒由a到b和由b到c的两个过程中，以下说法正确的是（D ）A．通过棒截面的电量不相等B．棒运动的加速度相等C．棒通过a、b两位置时的速率关系为υa＞2υbD．回路中产生的电能E ab与E bc的关系为：E ab = 3E bc2．（05年徐州）如图所示，ab、cd为两根水平放置且相互平行的金属轨道，相距L，左右两端各连接一个阻值均为R的定值电阻，轨道中央有一根质量为m的导体棒MN垂直放在两轨道上，与两轨道接触良好，棒及轨道的电阻不计，整个装置处于垂直纸面向里的匀强磁场中，磁感应强度大小为B．棒MN在外驱动力作用下做简谐运动，其振动周期为T，振幅为A，通过中心位置时的速度为υ0，则驱动力对棒做功的平均功率为（B ）A． B．C． D．3．（05年苏、锡、常、镇四市）一电阻为R的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图(a)所示．已知通过圆环的磁通量随时间t的变化关系如图(b)所示，图中的最大磁通量φ0和变化周期T都是已知量，求(1)在t= 0到t=T/4的时间内，通过金属圆环某横截面的电荷量q．(2)在t= 0到t=2T的时间内，金属环所产生的电热Q．答案：(1)在t=0到时间内，环中的感应电动势E1=在以上时段内，环中的电流为I 1=则在这段时间内通过金属环某横截面的电量q= I 1 t联立求解得(2)在到和在到t =T时间内，环中的感应电动势E1= 0在和在时间内，环中的感应电动势 E 3=由欧姆定律可知在以上时段内，环中的电流为I3 =在t=0到t=2T时间内金属环所产生的电热Q=2(I12 R t 3+ I32 R t 3)联立求解得Q=4．（06年宿迁）平行轨道PQ、MN两端各接一个阻值R1＝R2＝8的电阻，轨道间距L＝1m，轨道很长，本身电阻不计。
