华升富士达电梯调试与维修手册欧阳家百（2021.03.07）NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

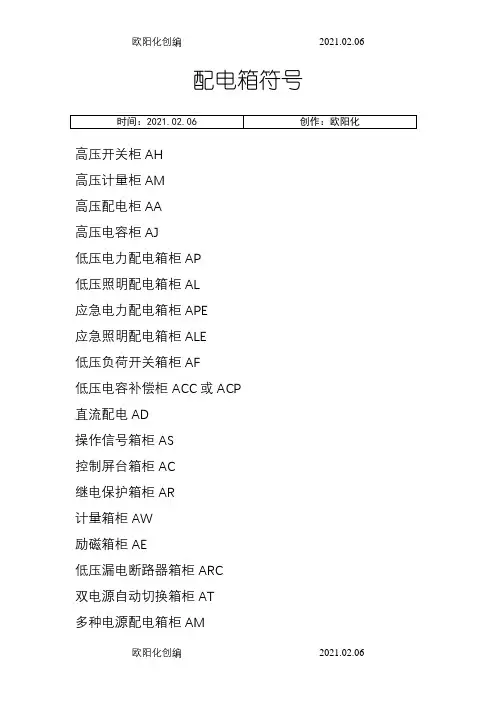

配电箱符号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。

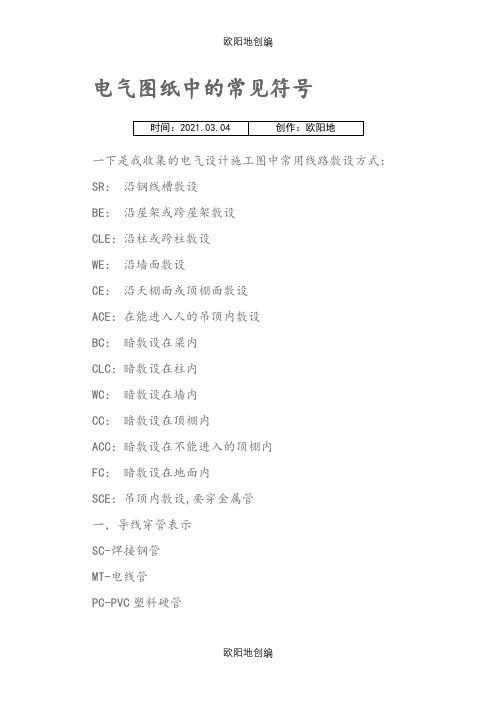

一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下三、电力电缆的型号及品种主要有以下几个方面：35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
富士达CP28，38调试资料一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61） CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61） C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61） CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61） CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15） CA+ CA- DC24V 3AF3（VS15） CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认 #6 主驱动控制 #B4 制动器控制#371 群控电源切换 #1E 安全电路 #CHK AC监视输入HS 开门区域确认运行 EO 故障信号检测 EQRC 地震信号#AR1 停电时切断市电 RY4/3 轿顶报站喇叭 SP1 避难层返回信号#RCEL 轿内照明延时 D222 检修速度与提前开门 BD CPU-BD信号#RCEF 轿内风扇 D222L 平层区域提前开门速度 #ARM 向自平层装置发供电令#21 开门 #20 关门 B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关 21R1U 上平层感应器 GV 限速器开关LS11 井道上终端开关 21R3U 上部开门感应器 OBS 轿厢缓冲器开关LS101 上部减速开关一 21R3D 下部开门感应器 OBS-C 对重缓冲器开关LS102 上部减速开关二 21R1D 下平层感应器 TPS-C 涨紧轮开关LS202 下部减速开关二 3MS 井道位置开关 CFM 安全钳开关LS201 下部减速开关一 31R-YS 避难层感应器 CEH 安全窗开关LS21 井道下终端开关 CLG 轿门开关 OTL 开门终端开关LS22 井道下极限开关 CLS 厅门联锁开关 CTL 关门终端开关LC1 称重（差动变压器 4WC 超载开关 SSS 轿门光幕开关OL 超载指示灯 WA 管制指示灯 INF TML联络中指示灯CMU 轿厢上部到站钟 BZ 蜂铃 CMD 轿厢下部到站钟AR2 停电交流输入 ARM ARM信号 DOH 开门延常指示灯SP 扬声器 FMA 风扇 CLT 照明LS1M 井道向上检修限位 CFM 轿顶急停开关 PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作 LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○ SEL位置○○0 1 2 30 平时显示调整状态 MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入 LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压 %载重 Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4. 0.1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码 -- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯 -- 向下运行时点灯Bit5 与厢通信中断 -- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断 -- 与SV通信正常Bit3 与厅通信中断部分厅通信断 -- 与厅通信正常Bit2 起动禁止高速运行禁止 -- 可高速运行Bit1 门开完位置门中间位置 -- 门关闭位置Bit0 开门区域内 -- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1） 21R（3.0） LS（3.1）管制（3.2）门输入（3.3）7 向上运行 LS101 OTL6 向上运行 LS102 CTL5 向下运行 LS103 锁梯 DBD4 向下运行自发电3 马达向上运行 21R1D 火灾安全触板2 马达向上运行 21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行 21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行 21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0） % 载重（8.1）710m/mim的位0—F的2进制 - 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示 1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）（也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止 14 高速禁止 2E 专用运行01 运行开关OFF 15 高速禁止休止开门 2F VIP运行03 起动禁止休止 20 火灾管制运行 33 VIP层呼叫返回中09 安装运行 28 消防专用运行 37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行 29 二次消防运行 3C 全自动运行0F 轿内手动运行 2A AJ运行13 FD运行 2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址 Bit 7 6 5 4 3 2 1 0 型号002100 线号 JQ-B7 JM-B2 JM-B1 CP28元件 PW 21R1D 21R1U012101 线号 JL-A10 JL-A9元件 FAC AR2022102 线号 H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1-B5 IF61 ID=0元件 LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS101032103 检测点 *K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件 #6Z运行监视 1E轿厢与STOP 1E外围安全SW回路 21R3U开门区 21R3D监视 HS开关门监视 CLG轿门 #CHK电源监视04 2104 线号 H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *F P18 P17 B20A B50 L41C P1元件 LS21下终端 LS11上终端 #B4抱闸接点 #6抱闸接点 EMERCALL F11不提供 BT不提供外门监视052105 线号 H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3-14 TA3-12元件 FMS ACP 040 EQH EQL EQP PX FO062106 线号 H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A8 元件 PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址 Bit 7 6 5 4 3 2 1 0072107 线号 JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件 S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL082108 线号 JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件 BD变频器 Y3（D222）变频器 Y2（1CS输出电流 Y1（1FC）DC电流 RYA超负荷092109 线号 JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71I/O-1ID=3元件 WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号 JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件 CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RUN MNL EQ AUTO E0B210B 线号元件 MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件 #PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR #MLVF0D210D 线号元件 HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件 CL SW MR FAN F BP F AO0F210F 线号 IF79I/O-1ID=4元件 31RX R 31RX F 41R AC 41GR 41R 41AR 41DR102110 线号元件 LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件 STOP S #2IR1 #THO #BKF #SSU122112 线号元件 INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址 bit 7 6 5 4 3 2 1 0 型号142114 线号 EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2元件 EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS-F ID=0152115 线号 JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=0正面元件 STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号 LD1-A1 ES1-B2元件 4WC AUTO-CFE162116 线号 COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF6 7BC24正COB元件 STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COB UP-COB172117 线号 COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ-6 COB-J Q-5 COB-JQ-4元件 INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C FAN-SW EF S-SW182118 线号 S-COBJQ11 IF67BC24元件同上一样192119 线号 EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5元件 EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R SSS-R1A211A 线号 JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=1背面元件 1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号 LD1-A1 ES1-B2元件 LVF C4C-R设定地址 Bit 7 6 5 4 3 2 1 0 型号1B211B 线号 COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF6 7元件 CWC AWC LVR C4C F C3C R C3C F1C211C 线号 JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ6 COB-JQ5 C OB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件 DOH-SWR PHOTO-S DOOR-R1D211D 线号 IF67BC24元件1E211E 线号 JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件 DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址 bit 7 6 5 4 3 2 1 0 型号002140 线号 JG-A8 CP28元件 MPU-BD012141 线号 JL-B1（B2 JL-B9（B1） JL-B6（B2） JLB5-（B1） JL-B4（B2） JL-B3（B1 JL-B2（B2 JL-B1（B1元件 ARM022142线号 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD IF61元件 LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号 ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP1 ﹟TMR042144 线号 JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件 EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址 Bit 7 6 5 4 3 2 1 0 型号052145 线号 JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61（2）元件 X5 X4 RST FWD092149 线号 JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件 WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2SWTB-1S0A214A 线号 JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1元件 WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-11S WTB -10S WTB-9S0B214B 线号 JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件 FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号 JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件 WTB-BZ WTB-FMT EMPT FOT EMER。

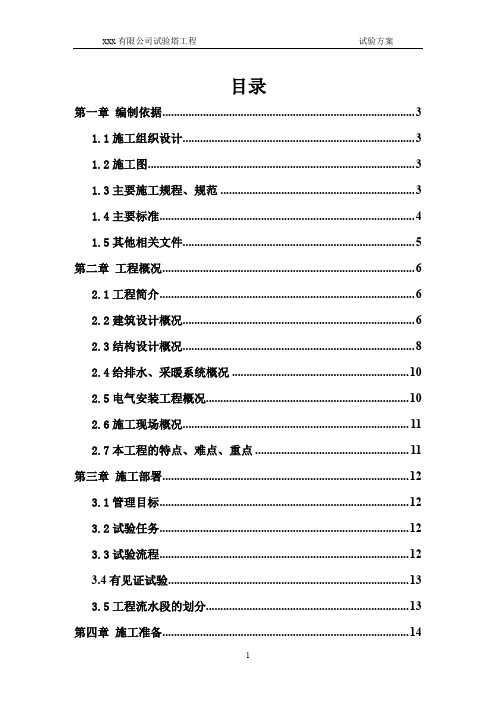

目录第一章编制依据 (3)1.1施工组织设计 (3)1.2施工图 (3)1.3主要施工规程、规范 (3)1.4主要标准 (4)1.5其他相关文件 (5)第二章工程概况 (6)2.1工程简介 (6)2.2建筑设计概况 (6)2.3结构设计概况 (8)2.4给排水、采暖系统概况 (10)2.5电气安装工程概况 (10)2.6施工现场概况 (11)2.7本工程的特点、难点、重点 (11)第三章施工部署 (12)3.1管理目标 (12)3.2试验任务 (12)3.3试验流程 (12)3.4有见证试验 (13)3.5工程流水段的划分 (13)第四章施工准备 (14)4.1人员准备 (14)4.2试验工作的管理 (14)4.3试验设施 (14)第五章主要试验项目 (15)5.1混凝土试验 (15)5.2钢筋试验 (18)5.3防水材料试验 (20)5.4回填土试验 (20)5.5砌筑工程试验 (21)5.6建筑工程室内环境质量检测 (21)5.7钢管、扣件 (23)5.8断桥铝合金门窗 (23)5.9专业设备安装试验 (23)第六章试验报告汇总 (23)第七章质量保证措施 (23)第八章试验资料的收集整理 (24)第九章现场试验管理制度 (25)第十章现场试验员岗位职责 (25)附件:试验计划xxx有限公司试验塔工程试验方案第一章编制依据1.1施工组织设计1.2施工图包括建筑、结构、设备及电气四个专业1.3主要施工规程、规范1.4主要标准1.5其他相关文件第二章工程概况2.1工程简介2.2建筑设计概况2.3结构设计概况2.4给排水、采暖系统概况2.5电气安装工程概况2.6施工现场概况xxx有限公司电梯试验塔工程，位于廊坊开发区春明道南侧，金源道北侧，中纺城西侧，xxx有限公司内的西部。
东侧与三期库房相距15.5m，西侧与建筑红线相距16.2m。
现场施工场地非常狭小，对施工现场组织要求高。
2.7本工程的特点、难点、重点2.7.1 本工程特点有地下水位高、基坑深、地下桩较为复杂、超高层建筑物等特点；2.7.2 本工程地下水位较高，深基坑支护及地下结构施工、防水质量控制是本工程施工难点，也是控制的重点；2.7.3 本工程为超高层建筑，高空钢筋混凝土结构施工质量、安全控制是本工程施工的重点；2.7.4 本工程脚手架体系、模板体系的选型和施工质量控制为质量保障的重点。

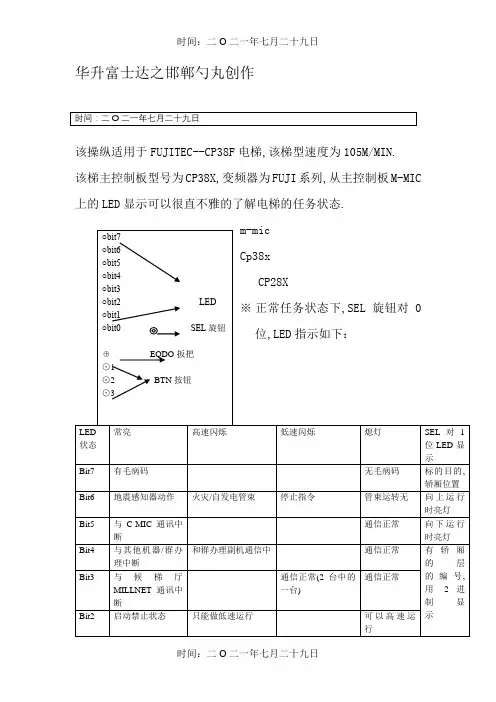

华升富士达之邯郸勺丸创作该操纵适用于FUJITEC--CP38F电梯,该梯型速度为105M/MIN.该梯主控制板型号为CP38X,变频器为FUJI系列,从主控制板M-MIC 上的LED显示可以很直不雅的了解电梯的任务状态.※十六位SEL旋钮对应位置及功效：※SEL旋钮对F位,LED显示毛病代码：该毛病码为十六进制,采取的是BCD码,具体如下：例,显示bit7与bit1,读作82显示bit7,bit6与bit3,读作C8注：清除毛病码的办法将SEL旋钮对F位,按住BTN3持续4秒以上,显示bit0----bit7闪烁即可.※当SEL旋钮对F位,按BTN1显示毛病码,每按一次显示一个毛病代码,当按住BTN1时,则显示楼层数,此楼层数代表毛病产生时电梯所在的楼层.※机房之检修运行办法：1、在按住BTN3（下）的同时,将EQDO的扳把向上,抓紧开BTN（下）.2、按住BTN1（上）时,电梯上升.按住BTN3（下）时,电梯下降.3、放下EQDO的扳把,完成操纵LED显示：与SEL位置相对应的显示.※机房之呼叫登录（快车运行）办法：1、在按住BTN2（中）的同时,将EQDO的扳把向上,抓紧开BTN2（中）.2、登录层之设定：按BTN1（上）,则选定目前位置之上面一层,（连续按2秒,则选定最上层）.按BTN3（下）,则选定目前位置之下面一层,（连续按2秒,则选定最下层）.3、登录：按住BTN2（中）.4、放下EQDO的扳把,完成操纵.LED显示登录层.※FD运行办法（FD自学习模式）：1、在按住BTN2（中）的同时,将SEL旋钮放成（2）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、在按住BTN3（下）或BTN1（上）,使门封闭时如果轿厢在超出跨越平层的位置,则开始下降.其它位置的话,向上运行.3、将BTN2按住持续4秒以上,完成操纵.LED显示：FD专用显示.※专用运行之办法：1、在按住BTN2（中）的同时,将SEL旋钮放成（D）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、候梯厅按钮无效.在停止层门打开,用轿厢目的层按钮登录呼叫,按住关门按钮,平安打开门后开始运行.3、将BTN2按住持续4秒以上,完成操纵.LED显示：与SEL位置相对应的显示.※临时运行之办法：1、在按住BTN2（中）的同时,将SEL旋钮放成（F）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、候梯厅按钮无效.在停止层门打开,用轿厢目的层按钮登录呼叫,按住关门按钮,平安打开门后开始运行.3、将BTN2按住持续4秒以上,完成操纵.LED显示：与SEL位置相对应的显示.※AJ运转之办法（AJ称重）：空载：1、在按住BTN2（中）的同时,将SEL旋钮放成（3）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、在按住BTN1（上）或BTN3（下）,则自动运行开始.满载：1、在按住BTN2（中）的同时,将SEL旋钮放成（4）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、在按住BTN1（上）或BTN3（下）,则自动运行开始.中间负载：1、在按住BTN2（中）的同时,将SEL旋钮放成（5）后,松开BTN2（中）,LED闪烁期间再次按BTN2（中）.2、在按住BTN1（上）或BTN3（下）,则自动运行开始.完成测试操纵：将BTN2按住持续4秒以上.LED显示为AJ专用显示.FUJITEC工程模式该工程模式适用于FUJITEC电梯.该模式不适用于型号为CP16X主板,CPC1主板（即新时达电气代工）.针对以下型号主板CP28X,CP38X.操纵方法：将轿内检修窗打开,由自动模式转为检修（手动）模式,按住开门按钮,然后按第二个数字钮,（由负至正数字钮第二个）,按此数字钮,每按一次显示变更一次,（数字列显示完后则显示字母）,当显示至4时松开显EQ,连续按第二个数字钮,显示变换为RS时停下,松开所以按钮,此时有数字钮闪烁,按住此闪烁钮确认即可完成操纵.以上模式为REST模式,即复位操纵,可以断主板电源,针对死梯,乱程序,休止,有效.连续按第二个数字钮,显示变换为FD时,松开所有按钮,即可进入FD专用模式.除了以上两种模式外,还可以检查显示字符的完整性,以及AG 模式,电扇运转模式等.第二个数字钮指的是把持盘上由小至大的第二个按钮.例：有一梯,共26层,地下两层,地上24层,则第二个数字键为-1.又例：有一梯15层,无地下层,则第二个数字钮为2.注意：在操纵过程中,连续按第二个数字钮有可能会错过所要选择的模式,这时可以按第一个数字钮进行递减,即在选择过程中,第二个数字钮充当加的作用,第一个数字钮充当减的作用,可以在所有模式中循环选择.将轿内自动转为手动（检修）模式,按住开门按钮,同时按第一或第二个数字钮,点动按此数字钮,则显示开始变更,当数字变成4时,松开所有按钮,显示由数字变成字母,EQ或其他FD,AN,AF,AM,SA,AG,LC,FO,RS等.此时显示的字母开始闪烁.开门钮,以及第一,第二数字钮也同步闪烁.点按第一,或第二数字钮选择所想要的字母类型RS或其他,当显示此字母时,松开所有按钮,按住开门钮,约4秒松开,第一或第二数字钮开始闪烁,显示器显示想选择的功效字母,并停止闪烁.此时按住闪烁的数字钮确认即可,按住时长4秒或更多,REST完成.FD模式,选择FD,按住开门钮确认,4秒松开,开门钮亮,显示器显示FD,无闪烁,也无按钮闪烁,将手动转为自动,按关门至门完全打开即自动行车,进入FD模式,行完全程或想完成时,将自动转为手动即可完成.。

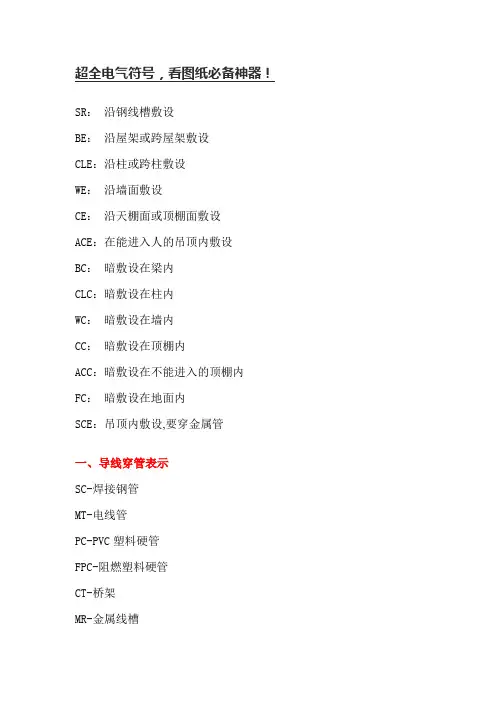

超全电气符号，看图纸必备神器！SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3P、DTQ30-32/2P 这两个应该是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关五、其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆：MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆：KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆：KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆：ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆：ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆：HY A22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆：HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆：ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆：MHYA22,MHYV22,MHYA32,MHYV325对，10对------200对，0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆：DJYVP22，ZR-DJYVP22，DJYVRP22，DJYPV22，ZR-DJYPV22DJYPVR22DJYPVP22，DJYPVRP22，ZR-DJYPVP22，ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆：PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
CP28型电梯维修手册（电气故障排除内部使用）华升富士达电梯有限公司上海工程部目录一.电气元件说明八.变频器输出电压的调整与设定1. 电源开关与保险丝的代号与说明 1.G11S变频器密码打开的方法2. 接触器继电器代号 2.变频器输出电压的调整对应数据3. 电器元件代号九.变频器故障确认二.M-MIC上3个按钮的作用 1. G11S变频器报警画面层次三.M-MIC的LED显示与操作 2. G11S变频器故障确认图1 .操作方法 3. SLI900变频器故障确认图2. M-MIC的LED显示全部配置内容3. M-MIC的LED的普通显示4. 01编号内容6. 远行模式与显示值的对应四.M-MIC事件码一览表五.变频器事件码一览表六.载重信息有关功能1.修正载重信息2 .载重信息功能有关的数据3. AJ相关的数据七.FD相关的尺寸与地址1. 井道限位开关尺寸2. FD运行后井道限位开关的数据一.电气元件说明：1.电源开关与保险丝的代号与作用2.接触器继电器代号3.电器元件代号二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON/中部按钮（BTN2）——确定、补助/下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1.操作方法2.M-MIC的LED显示全部配置内容确认与操作： 按下部按钮确认，按上部按钮4秒消灯为0 0再按计数 （见下图）●按下部按钮时 ○Bit7亮灯 ○ ○位置 3.M-MIC 的LED 的普通显示4. 0.1编号内容5.SEL 与 LED 数据编号内容 （前位为LED.后位为十六进制数）6.运行模式与显示值的对应；数据编号（2.0）（也可用PMC￥2180 BYTE确认）四.M-MIC事件码一览表1.按上部按钮显示前一个事件码，连续按可显示20个事件码2.按下部按钮显示SLE设定位置3.松开下部按钮显示最后一个事件码，连续按住下部按钮4秒事件码清除M-MIC事件码一览表五.变频器事件码一览表一览表六.载重信息有关功能1.修正载重信息在ASR窗口，把地址80B0形式INT由4660→0这样在一瞬间会自动返回原来4660值。
