华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

富士达电梯控制屏操作方法开始：将轿顶、轿内的自动 / 手动开关均切换到自动位。

按住下按钮，同时将 EQDO 开关切到 ON ，然后放开按钮。

运转：按动上按钮，轿厢慢车向上。

按动下按钮，轿厢慢车向下。

结束：将 EQDO 开关切到 OFF 。

富士达CP28（38）故障码读取方法富士达CP28（38）故障码读取方法 2．故障代码的读识故障代码由两位16进制数组成，bit0~bit3组成低位数，bit4~bit7组成高位数 bit7--------=8 bit6--------=4 bit5--------=2 bit4-- -----=1 bit3 -----------=8 bit2-----------=4 bit1-----------=2 bit0-----------=1 例如：bit0,bit1,bit2,bit 6,bit7亮，其余都熄灭。

由bit6,bit7亮，8+4=12（十进制）=C（十六进制），作为高位数由bit0,bit1, bit2亮，4+2+1=7（十进制）=7（十六进制），作为低位数得出此故障代码为C7，经查故障代码表，可以得知为“门光电装置不动作”故障。

富士达故障码E9是什么故障？求教！我有一台富士达电梯，用户报修电梯停在3楼平层，无法运行，我到现厂检查后故障码是，bit7,bit6,bit5,bi t3bit0,亮。

我算故障是E9，但是无此故障，最后查明是电梯底坑涨绳轮开关动作，复位后电梯运行正常。

此故障是我算的不对还是故障码不全啊？请高手指教！有呀查的是给信息显示的通信异常。

富士达故障代码识别1、障码的读取方法将 SEL 开关旋到“ F ”位置，则会显示最新的故障码。

如无故障码则 LED 全部闪烁。

按住上按钮不放，显示前面故障码的附加信息。

松开上按钮，显示下一个故障码。

以此类推，可显示 20 个故障码，全部故障码显示后， LED 全部闪烁。

按下部按钮，则显示 SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。

富士达电梯资料-CP28型控制器电梯常见故障代码说明富士达电梯资料-CP28 型控制器电梯常见故障代码说明
速度控制异常
1B
减速时间超过
41
OTL/CTL 工作异常
03
高速运转超时
1C
门锁不好
46
B4 打不开
04
再平层超时
1E
手动上下行无法回位
4B
照明电源打不开
07
不能开门
27
门速度失常
4E
负载信号矛盾
17
不能开门下停止
31
2IR 工作异常
56
B4 不关闭
5B
CLG/CLS 回路不好5C
门锁打不开停止
5E
指令上冲 , 指令下冲
60
外呼微机异常
72
轿厢位置偏差
73
变压器过灾警报
7A
FD 运转数据交换异常7C
门光电动作
7E
强制减速
80
电源监控始终关闭状态
81
同一层选择器修正发生 3 次85
启动时制动器释放不成立
87
门打不开
8C
BT 打不开
9C
BT 不关闭
A6
36 打不开
C6
6 打不开
CA
AJ 运转中断
D3
直流电压没
DC
6Z 不关闭
E5
终端层超速
DE
电源瞬短
FA
负载传感器电压异常E9
给信号的通讯异常。

富士达CP28 型控制器电梯常见故障代码说明
02 速度控制异常1B 减速时间超过41 OTL/CTL 工作异常
03 高速运转超时1C 门锁不好46 B4 打不开
04 再平层超时1E 手动上下行无法回位4B 照明电源打不开
07 不能开门27 门速度失常4E 负载信号矛盾
17 不能开门下停止31 2IR 工作异常56 B4 不关闭
5B CLG/CLS 回路不好5C 门锁打不开停止5E 指令上冲, 指令下冲60 外呼微机异常72 轿厢位置偏差73 变压器过灾警报
7A FD 运转数据交换异常7C 门光电动作7E 强制减速
80 电源监控始终关闭状态81 同一层选择器修正发生3 次85 启动时制动器释放不成立87 门打不开8C BT 打不开9C BT 不关闭
A6 36 打不开C6 6 打不开CA AJ 运转中断
D3 直流电压没DC 6Z 不关闭E5 终端层超速
DE 电源瞬短FA 负载传感器电压异常E9 给信号的通讯异常。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

②按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。

这样，就成了SEL所显示的运转方式。

这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。

③持续按住中间按钮4秒钟以上，运转方式变为通常运转。

LED的灯全亮，手可放开按钮。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

富士达CP38调试一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61）CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61）C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61）CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61）CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15）CA+ CA- DC24V 3AF3（VS15）CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认#6 主驱动控制#B4 制动器控制#371 群控电源切换#1E 安全电路#CHK AC监视输入HS 开门区域确认运行EO 故障信号检测EQRC 地震信号#AR1 停电时切断市电RY4/3 轿顶报站喇叭SP1 避难层返回信号#RCEL 轿内照明延时D222 检修速度与提前开门BD CPU-BD信号#RCEF 轿内风扇D222L 平层区域提前开门速度#ARM 向自平层装置发供电令#21 开门#20 关门B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关21R1U 上平层感应器GV 限速器开关LS11 井道上终端开关21R3U 上部开门感应器OBS 轿厢缓冲器开关LS101 上部减速开关一21R3D 下部开门感应器OBS-C 对重缓冲器开关LS102 上部减速开关二21R1D 下平层感应器TPS-C 涨紧轮开关LS202 下部减速开关二3MS 井道位置开关CFM 安全钳开关LS201 下部减速开关一31R-YS 避难层感应器CEH 安全窗开关LS21 井道下终端开关CLG 轿门开关OTL 开门终端开关LS22 井道下极限开关CLS 厅门联锁开关CTL 关门终端开关LC1 称重（差动变压器4WC 超载开关SSS 轿门光幕开关OL 超载指示灯WA 管制指示灯INF TML联络中指示灯CMU 轿厢上部到站钟BZ 蜂铃CMD 轿厢下部到站钟AR2 停电交流输入ARM ARM信号DOH 开门延常指示灯SP 扬声器FMA 风扇CLT 照明LS1M 井道向上检修限位CFM 轿顶急停开关PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○SEL位置○○0 1 2 30 平时显示调整状态MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压%载重Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4.0.1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码-- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯-- 向下运行时点灯Bit5 与厢通信中断-- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断-- 与SV通信正常Bit3 与厅通信中断部分厅通信断-- 与厅通信正常Bit2 起动禁止高速运行禁止-- 可高速运行Bit1 门开完位置门中间位置-- 门关闭位置Bit0 开门区域内-- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1）21R（3.0）LS（3.1）管制（3.2）门输入（3.3）7 向上运行LS101 OTL6 向上运行LS102 CTL5 向下运行LS103 锁梯DBD4 向下运行自发电3 马达向上运行21R1D 火灾安全触板2 马达向上运行21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0）% 载重（8.1）710m/mim的位0—F的2进制- 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT 2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止14 高速禁止2E 专用运行01 运行开关OFF 15 高速禁止休止开门2F VIP运行03 起动禁止休止20 火灾管制运行33 VIP层呼叫返回中09 安装运行28 消防专用运行37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行29 二次消防运行3C 全自动运行0F 轿内手动运行2A AJ运行13 FD运行2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址Bit 7 6 5 4 3 2 1 0 型号002100 线号JQ-B7 JM-B2 JM-B1 CP28元件PW 21R1D 21R1U012101 线号JL-A10 JL-A9元件FAC AR2022102 线号H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1-B5 IF61ID=0元件LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS1 01032103 检测点*K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件#6Z运行监视1E轿厢与STOP 1E外围安全SW回路21R3U开门区21R3D监视HS开关门监视CLG轿门#CHK电源监视04 2104 线号H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *FP18 P17 B20A B50 L41C P1元件LS21下终端LS11上终端#B4抱闸接点#6抱闸接点EMERCALL F11不提供BT不提供外门监视052105 线号H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3 -14 TA3-12元件FMS ACP 040 EQH EQL EQP PX FO062106 线号H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A 8元件PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址Bit 7 6 5 4 3 2 1 0072107 线号JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL2108 线号JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件BD变频器Y3（D222）变频器Y2（1CS输出电流Y1（1FC）DC电流RYA超负荷092109 线号JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71 I/O-1ID=3元件WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RU N MNL EQ AUTO E210B 线号元件MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件#PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR # MLVF0D210D 线号元件HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件CL SW MR FAN F BP F AO0F210F 线号IF79I/O-1ID=4元件31RX R 31RX F 41R AC 41GR 41R 41AR 41D R102110 线号元件LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件STOP S #2IR1 #THO #BKF #SSU122112 线号元件INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址bit 7 6 5 4 3 2 1 0 型号142114 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66元件EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS-F ID=0152115 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A 2 IF66ID=0正面元件STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号LD1-A1 ES1-B2元件4WC AUTO-CFE162116 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67BC24正COB元件STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COB UP-COB172117 线号COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 CO B-JQ-6 COB-JQ-5 COB-JQ-4元件INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C FAN-SW EFS-SW182118 线号S-COBJQ11 IF67BC24元件同上一样192119 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66IF78ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5 元件EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R SS S-R1A211A 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=1背面元件1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号LD1-A1 ES1-B2元件LVF C4C-R设定地址Bit 7 6 5 4 3 2 1 0 型号1B211B 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67元件CWC AWC LVR C4C F C3C R C3C F1C211C 线号JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ 6 COB-JQ5 COB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件DOH-SWR PHOTO-S DOOR-R1D211D 线号IF67BC24元件1E211E 线号JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址bit 7 6 5 4 3 2 1 0 型号002140 线号JG-A8 CP28元件MPU-BD012141 线号JL-B1（B2 JL-B9（B1）JL-B6（B2）JLB5-（B1）JL-B4（B 2）JL-B3（B1 JL-B2（B2 JL-B1（B1元件ARM022142线号ON BOARD ON BOARD ON BOARD ON BOARD ON BOAR D ON BOARD ON BOARD ON BOARD IF61元件LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP 1 ﹟TMR042144 线号JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址Bit 7 6 5 4 3 2 1 0 型号052145 线号JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61 （2）元件X5 X4 RST FWD092149 线号JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2S WTB-1S0A214A 线号JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1 元件WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-11S WTB-10S WTB-9S0B214B 线号JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件WTB-BZ WTB-FMT EMPT FOT EMER。

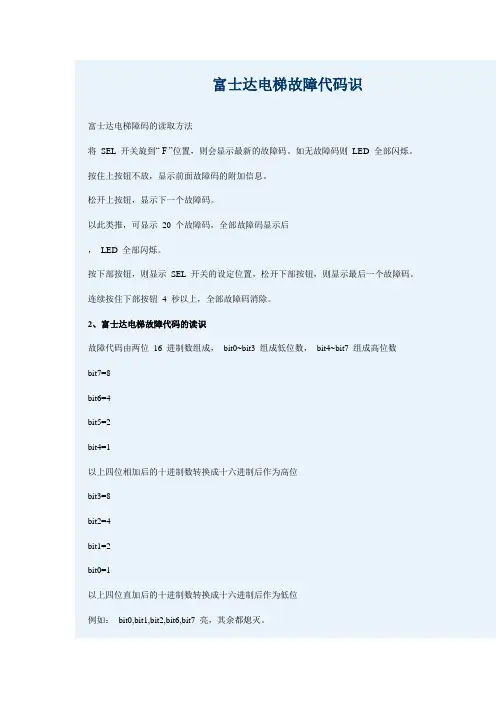

富士达电梯故障代码识
富士达电梯障码的读取方法
将SEL 开关旋到“ F ”位置，则会显示最新的故障码。

如无故障码则LED 全部闪烁。

按住上按钮不放，显示前面故障码的附加信息。

松开上按钮，显示下一个故障码。

以此类推，可显示20 个故障码，全部故障码显示后
，LED 全部闪烁。

按下部按钮，则显示SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。

连续按住下部按钮 4 秒以上，全部故障码消除。

2、富士达电梯故障代码的读识
故障代码由两位16 进制数组成，bit0~bit3 组成低位数，bit4~bit7 组成高位数
bit7=8
bit6=4
bit5=2
bit4=1
以上四位相加后的十进制数转换成十六进制后作为高位
bit3=8
bit2=4
bit1=2
bit0=1
以上四位直加后的十进制数转换成十六进制后作为低位
例如：bit0,bit1,bit2,bit6,bit7 亮，其余都熄灭。

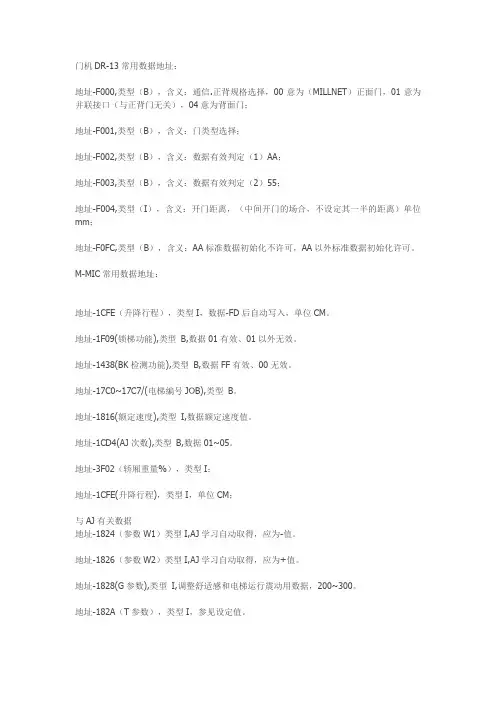

门机DR-13常用数据地址：地址-F000,类型（B），含义：通信.正背规格选择，00意为（MILLNET）正面门，01意为并联接口（与正背门无关），04意为背面门；地址-F001,类型（B），含义：门类型选择；地址-F002,类型（B），含义：数据有效判定（1）AA；地址-F003,类型（B），含义：数据有效判定（2）55；地址-F004,类型（I），含义：开门距离，（中间开门的场合，不设定其一半的距离）单位mm；地址-F0FC,类型（B），含义：AA标准数据初始化不许可，AA以外标准数据初始化许可。

M-MIC常用数据地址：地址-1CFE（升降行程），类型I，数据-FD后自动写入，单位CM。

地址-1F09(锁梯功能),类型B,数据01有效、01以外无效。

地址-1438(BK检测功能),类型B,数据FF有效、00无效。

地址-17C0~17C7/(电梯编号JOB),类型B。

地址-1816(额定速度),类型I,数据额定速度值。

地址-1CD4(AJ次数),类型B,数据01~05。

地址-3F02（轿厢重量%），类型I；地址-1CFE(升降行程)，类型I，单位CM；与AJ有关数据地址-1824（参数W1）类型I,AJ学习自动取得，应为-值。

地址-1826（参数W2）类型I,AJ学习自动取得，应为+值。

地址-1828(G参数),类型I,调整舒适感和电梯运行震动用数据，200~300。

地址-182A（T参数），类型I，参见设定值。

地址-1870（空载AJ运行完了标记），类型B，应为FF。

地址-1871（满载AJ运行完了标记）,类型B，应为FF。

地址-1872（参数W学习标记）,类型B，应为00。

地址-1874（负载补偿标记），类型B，应为08。

地址-1875（AJ完成标记），类型B，应为FF。

地址-1A10(参数W1存储地址）,类型I(与地址1A10/1A11，类型B,数据关联)。

地址-1A12(参数W2存储地址）,类型I(与地址1A12/1A13，类型B,数据关联)。

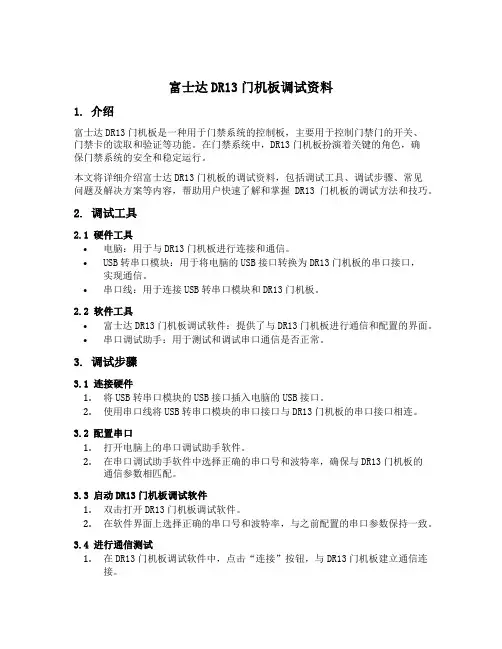

富士达DR13门机板调试资料1. 介绍富士达DR13门机板是一种用于门禁系统的控制板，主要用于控制门禁门的开关、门禁卡的读取和验证等功能。

在门禁系统中，DR13门机板扮演着关键的角色，确保门禁系统的安全和稳定运行。

本文将详细介绍富士达DR13门机板的调试资料，包括调试工具、调试步骤、常见问题及解决方案等内容，帮助用户快速了解和掌握DR13门机板的调试方法和技巧。

2. 调试工具2.1 硬件工具•电脑：用于与DR13门机板进行连接和通信。

•USB转串口模块：用于将电脑的USB接口转换为DR13门机板的串口接口，实现通信。

•串口线：用于连接USB转串口模块和DR13门机板。

2.2 软件工具•富士达DR13门机板调试软件：提供了与DR13门机板进行通信和配置的界面。

•串口调试助手：用于测试和调试串口通信是否正常。

3. 调试步骤3.1 连接硬件1.将USB转串口模块的USB接口插入电脑的USB接口。

2.使用串口线将USB转串口模块的串口接口与DR13门机板的串口接口相连。

3.2 配置串口1.打开电脑上的串口调试助手软件。

2.在串口调试助手软件中选择正确的串口号和波特率，确保与DR13门机板的通信参数相匹配。

3.3 启动DR13门机板调试软件1.双击打开DR13门机板调试软件。

2.在软件界面上选择正确的串口号和波特率，与之前配置的串口参数保持一致。

3.4 进行通信测试1.在DR13门机板调试软件中，点击“连接”按钮，与DR13门机板建立通信连接。

2.在串口调试助手软件中，发送一个简单的指令（如“AT”），检查DR13门机板是否能够正确接收和响应指令。

3.5 进行功能调试1.在DR13门机板调试软件中，选择需要调试的功能，如门禁卡读取、门的开关控制等。

2.根据调试软件的操作指南，进行相应的操作和测试，观察DR13门机板的运行状态和输出结果。

4. 常见问题及解决方案4.1 无法与DR13门机板建立通信连接•确认串口号和波特率设置是否正确。
