华升富⼠达电梯调试与维修⼿册华升富⼠达电梯调试与维修⼿册NEW CSVF型第⼀章慢车调试⼀、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动⼒电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）⽤低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V⼆、机房独⽴运⾏的测试（检测控制屏是否有故障）1．接线确认1）⾄电机三相动⼒线U、V、W及接地线E接线正确⽆误。
2）⾄旋转编码器的接线及屏蔽接地正确⽆误。
3）⾄制动器B10、B20接线正确⽆误。
4）⾄限速器P1、P2接线正确⽆误。
2．短接线路1）MC15X继电器板●TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路●C1-B6（P8C）?T2-7（P10）轿厢安全回路●T1-3（C1-A4）?T2-6 （C1-B1）轿门锁●T2-4（P1 5）?T2-2（P1）厅门联锁●T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G⼆极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进⼊“安装运⾏），此时，关闭EQSO开关，再重新进⾏⼀次操作）3）⼀直按住上按钮，轿厢慢车上⾏。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
精心整理华升富士达电梯调试与维修手册NEWCSVF型第一章慢车调试一、绝缘及电压测量VS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
一直按住下按钮，轿2）轿厢顶?轿顶操纵箱连接无误3）控制屏?轿厢顶连接无误4）控制屏?井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转把轿顶上的服务开关AUTO-INSPECT（自动-手动）切到INSPECT（手动）一侧，在安全回路、门锁全部接通的状态下，同时按住RUN和UP，电梯慢车上行。
同时按住RUN和DOWN，效。
3）CTL与OTL开关：开关门终端光电应在门开关闭前3-4mm位置，LED电灯动作，开关检测板与光电管的间隙为2.5±0.5mm。
使马达在能耗制动力距与锁紧弹簧作用下把门关闭与打开，保持良好的自锁状态，无撞击声。
门开足时运行平滑，无撞击声，轿门缩进门套16mm。
4）2IR-1U、2IR-1D、2IR-3三只轿顶感应器与井道感应板的插入尺寸为三位一样10±1mm，感应器与感应板保持安装垂直。
5）光幕：安装应缩进轿门内15mm，离地坎高度为230Ω。
c．当电机动作时，可观察DR8板，DBD，CR6发光二极管信号是否点灯。

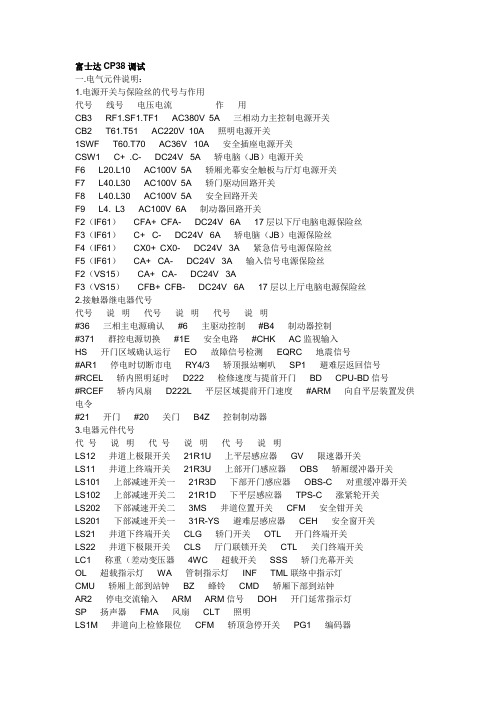

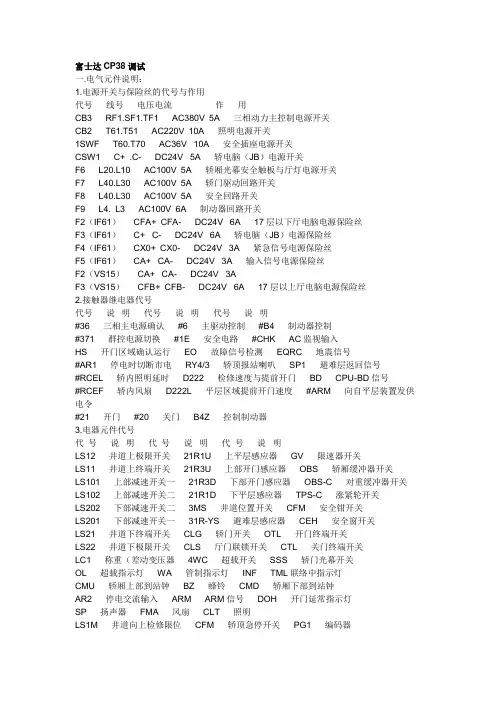

富士达CP38调试一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61）CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61）C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61）CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61）CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15）CA+ CA- DC24V 3AF3（VS15）CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认#6 主驱动控制#B4 制动器控制#371 群控电源切换#1E 安全电路#CHK AC监视输入HS 开门区域确认运行EO 故障信号检测EQRC 地震信号#AR1 停电时切断市电RY4/3 轿顶报站喇叭SP1 避难层返回信号#RCEL 轿内照明延时D222 检修速度与提前开门BD CPU-BD信号#RCEF 轿内风扇D222L 平层区域提前开门速度#ARM 向自平层装置发供电令#21 开门#20 关门B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关21R1U 上平层感应器GV 限速器开关LS11 井道上终端开关21R3U 上部开门感应器OBS 轿厢缓冲器开关LS101 上部减速开关一21R3D 下部开门感应器OBS-C 对重缓冲器开关LS102 上部减速开关二21R1D 下平层感应器TPS-C 涨紧轮开关LS202 下部减速开关二3MS 井道位置开关CFM 安全钳开关LS201 下部减速开关一31R-YS 避难层感应器CEH 安全窗开关LS21 井道下终端开关CLG 轿门开关OTL 开门终端开关LS22 井道下极限开关CLS 厅门联锁开关CTL 关门终端开关LC1 称重（差动变压器4WC 超载开关SSS 轿门光幕开关OL 超载指示灯WA 管制指示灯INF TML联络中指示灯CMU 轿厢上部到站钟BZ 蜂铃CMD 轿厢下部到站钟AR2 停电交流输入ARM ARM信号DOH 开门延常指示灯SP 扬声器FMA 风扇CLT 照明LS1M 井道向上检修限位CFM 轿顶急停开关PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○SEL位置○○0 1 2 30 平时显示调整状态MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压%载重Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4. 0. 1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码-- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯-- 向下运行时点灯Bit5 与厢通信中断-- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断-- 与SV通信正常Bit3 与厅通信中断部分厅通信断-- 与厅通信正常Bit2 起动禁止高速运行禁止-- 可高速运行Bit1 门开完位置门中间位置-- 门关闭位置Bit0 开门区域内-- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1）21R（3.0）LS（3.1）管制（3.2）门输入（3.3）7 向上运行LS101 OTL6 向上运行LS102 CTL5 向下运行LS103 锁梯DBD4 向下运行自发电3 马达向上运行21R1D 火灾安全触板2 马达向上运行21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0）% 载重（8.1）710m/mim的位0—F的2进制- 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止14 高速禁止2E 专用运行01 运行开关OFF 15 高速禁止休止开门2F VIP运行03 起动禁止休止20 火灾管制运行33 VIP层呼叫返回中09 安装运行28 消防专用运行37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行29 二次消防运行3C 全自动运行0F 轿内手动运行2A AJ运行13 FD运行2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址Bit 7 6 5 4 3 2 1 0 型号002100 线号JQ-B7 JM-B2 JM-B1 CP28元件PW 21R1D 21R1U012101 线号JL-A10 JL-A9元件FAC AR2022102 线号H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1 -B5 IF61ID=0元件LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS 101032103 检测点*K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件#6Z运行监视1E轿厢与STOP 1E外围安全SW回路21R3U开门区21R3D监视HS开关门监视CLG轿门#CHK电源监视04 2104 线号H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *FP18 P17 B20A B50 L41C P1元件LS21下终端LS11上终端#B4抱闸接点#6抱闸接点EMERCALL F11不提供BT不提供外门监视052105 线号H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3-1 4 TA3-12元件FMS ACP 040 EQH EQL EQP PX FO062106 线号H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A8元件PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址Bit 7 6 5 4 3 2 1 0072107 线号JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL082108 线号JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件BD变频器Y3（D222）变频器Y2（1CS输出电流Y1（1FC）DC电流RYA超负荷092109 线号JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71 I/O-1ID=3元件WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RUN MNL EQ AUTO E0B210B 线号元件MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件#PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR #M LVF0D210D 线号元件HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件CL SW MR FAN F BP F AO0F210F 线号IF79I/O-1ID=4元件31RX R 31RX F 41R AC 41GR 41R 41AR 41DR102110 线号元件LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件STOP S #2IR1 #THO #BKF #SSU122112 线号元件INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址bit 7 6 5 4 3 2 1 0 型号142114 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B 3 PS1-B2 IF66元件EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS -F ID=0152115 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=0正面元件STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号LD1-A1 ES1-B2元件4WC AUTO-CFE162116 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67BC24正COB元件STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COBUP-COB172117 线号COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 COB -JQ-6 COB-JQ-5 COB-JQ-4元件INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C F AN-SW EFS-SW182118 线号S-COBJQ11 IF67BC24元件同上一样192119 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B 3 PS1-B2 IF66IF78ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5 元件EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R S SS-R1A211A 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A 2 IF66ID=1背面元件1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号LD1-A1 ES1-B2元件LVF C4C-R设定地址Bit 7 6 5 4 3 2 1 0 型号1B211B 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67元件CWC AWC LVR C4C F C3C R C3C F1C211C 线号JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ6 COB-JQ5 COB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件DOH-SWR PHOTO-S DOOR-R1D211D 线号IF67BC24元件1E211E 线号JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址bit 7 6 5 4 3 2 1 0 型号002140 线号JG-A8 CP28元件MPU-BD012141 线号JL-B1（B2 JL-B9（B1）JL-B6（B2）JLB5-（B1）JL-B4（B 2）JL-B3（B1 JL-B2（B2 JL-B1（B1元件ARM022142线号ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD IF61元件LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP 1 ﹟TMR042144 线号JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址Bit 7 6 5 4 3 2 1 0 型号052145 线号JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61 （2）元件X5 X4 RST FWD092149 线号JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2S WTB-1S0A214A 线号JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1 元件WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-1 1S WTB-10S WTB-9S0B214B 线号JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件WTB-BZ WTB-FMT EMPT FOT EMER。
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
2按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203 Bit12IR-3U Bit1LS202 Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
②按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。
这样，就成了SEL所显示的运转方式。
这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。
③持续按住中间按钮4秒钟以上，运转方式变为通常运转。
LED的灯全亮，手可放开按钮。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
华升富士达电梯调试与维修手册NEW CSVF型变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
1）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转一直按住上按钮，轿厢慢车上行。
一直按住下按钮，轿厢慢车下行。
4．异常情况下的对策1）#6接不通。
请确认短接安全回路的情况，富士达电梯对于安全回路进行多路检测，要确保每个检测点均已接通有电。
2）#B4接通了，但一打开接触器，#B4又断开停止。
检查马达连接线U、V、W。
马达的旋转编码器的接线PGA1、PGB1有可能接反了。
确认接线。
三、轿顶、轿厢慢车运行测试1．拆除前面操作时所连接的短接线。
2．应完成的连接1）轿厢顶↔操纵箱连接无误2）轿厢顶↔轿顶操纵箱连接无误3）控制屏↔轿厢顶连接无误4）控制屏↔井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转1）设定SEL=4，数据编号03，观看输入信号IF82是否接到运行指令2）DR12板LED信号四、在轿厢内缓慢平稳地运行电梯1．按住轿厢内操作盘的关门按钮，同时按住运转手盘的“上”（或“下”）按钮，轿厢将以1m/s的速度缓慢平稳的上行（或下行），但一次运走时间为15秒。
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
②按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。
这样，就成了SEL所显示的运转方式。
这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。
③持续按住中间按钮4秒钟以上，运转方式变为通常运转。
LED的灯全亮，手可放开按钮。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。
2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装 全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。
3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。
(2)运行电缆是否钩支架地坎。
(3)曳引钢丝绳是否有铁丝绕住。
(4)底坑缓冲器安装与加油。
(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。
当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。
一般华升载重1000kg经济型梯，用不锈钢厢板的，则 对重铁为42块；钢板厢板的，则为40块。
800kg梯对重铁为36块。
二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。
(2)短路①MC15板端子T1-5（P2） T2-3（P8） T2-5（P8A） 井道安全回路C1-B6（P8C） T2-7（P10） 轿厢安全回路T1-3（P0A） T2-6（P0） 轿门限位开关T2-4（P15） T2-2（P1） 厅门联锁开关T1-2（P23） T1-1（P24） 轿顶优先开关②IF118板H31插头A6（P17） B6（C-1）井道上终端（LS11）H32插头A6（P18） B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A） T2-7（P10）用万用表测试。
拆除主控制电路变压器（TR1）100V端子台11接地线。
采用25V低压绝缘表测量，切断控制屏所有开关。
检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5M ~100M 。
B．轿厢顶运行测试（如井道进水后的处理）（1）完成机房与轿厢接线，检查外围插头线号（运行电缆）。
（2）短接轿顶电脑箱接线柱TE1-2（L41） TE1-1（PO）轿门开关。
短接MC15板 T2-4 （P15） T2-2（P1）厅门联锁开关。
T2-2（P1） T2-3（P8） T2-5（P8A）井底安全回路开关。
短接IF118板 31插头 B6（C-1） A6（P17）上终端（LS11）限位开关。
32插头B6（C-2） A6（P18）下终端（LS21）限位开关。
检查安全回路是否开通P1 P10用万用表测试，当不通时，重点检查轿厢安全钳开关，轿顶急停开关，厢内运行开关位置。
C．电梯外围线路到位的慢速运行测试（1）把电梯停靠在没有限位开关位置，检查井道束线P2 P8 P8A，C-1 P17、P78A、P78B、P78C，C-1 P18、P79A、P79B、P79C 回路开通。
同时检查AC100V线路与DC24V线路之间绝缘良好和AC100V、DC24V与E的绝缘良好。
（2）把电梯停靠在最下部层楼，检查井道位置开关3MS的闭合回路的开通与绝缘。
3MS安装应注意：ON位置向下OFF向上，注意中部有 安全门时，应看清楚图纸要求，上下位置开关OFF对应。
目的是封 锁安全门在正常运行时，该位置不能打开。
①慢速运行不要投入的部分a．IR1插头不能插上（层楼感应器），主要是防止慢速运行中井道减 速限位不到位。
在安装IR板时慢速运行速度降为5m/s或慢速运行无法进行，及在调试中烧坏21RS1U/1D感应器。
b．LFD插头不能插上（开门机），因慢速运行时轿厢门各部件调整都没有到 位，一般厅门门球的调整尺寸都以轿地坎为基准点，便于操作调整。
使CTL 关门终端开关无效。
如果插上就有可能产生以下几种故障：CTL关门终端开关没有动作，电脑检测到CTL输出点off造成慢速运行不能进行，原因是门系统机械部分没有调整过。
慢速运行中不正常，因CTL关门终端开关动作点不良运行中有跳动现象， 时间长了有可能烧坏PCB板与保险丝或休止。
因外围线在调整中的短路，造成烧坏门机PCB板。
C．将IF82板上SW2开关2号设定为ON状态IF66板上SW2开关2号设定为off状态（切断与DR12板或IF78板的通信），不然会检测到CTL误动作，门机投入时恢复。
三、门机系统调整1．完成光电（光幕）安全触板门机的接线。
2．门机调整有关尺寸要求1）安全触板：当轿门开关门位置为1/2时，安全触板应凸出35mm，触板触动5-10mm时，限位开关应动作。
安全触板动作与开关门时无撞击声。
2）光电：光电管安装应保持门在开与关状态下电束聚中有效。
3）CTL与OTL开关：开关门终端光电应在门开关闭前，3～4mm位置LED电灯动作，开关检测板与光电管的间隙为2.5+0.5mm，使马达在能耗制动力矩与锁紧弹簧作用下把门关闭与打开,保持良好的自锁状态，无撞击声。
门开足时运行平滑，无撞击声,轿门缩进门套16mm。
4）21R-1U/1D/3：轿顶感应器与井道感应板的插入尺寸保持三位一样10+1mm；感应器与感应板保持安装垂直。
5）光幕：安装应缩进轿门内15mm，离地坎高度15-20mm。
二根高度相等，主要是光幕光束尺寸为40mm，偏差有误动作现象。
短路安全触板回路无效。
3.门机调整步骤①插入IR1与DUF插头前应先切断COP控制电源，拆除厅门与轿门的短接线L41 PO，P15 P1，把门位置放在1/2位置。
②送电后，在轿顶同时按向上（向下），通过门按钮确认动作，当轿厢位置在平层区域内，动作状态为开门；在平层区域外动作为关门。
转向错误时，可交换门机接线U与W与编码器DPGA与DPGB③常见故障的确认a．电机运转向可观察20#开门，21#关门继电器吸合动作。
b．当电机有微量旋转时，可检查c．当电机动作时，可观察DR8板，DBD，CR6发光二极管信号是否正常。
d．当门机有休止时，可观看错误码，是否有E/C：72故障。
④用CP38板LED确认门机动作（十六进制）设定SEL=5数据编号15，观看输出信号IF82是否发出运行指令。
设定SEL=4数据编号14，观看输入信号DR12是否接到运行指令。
⑤设定SEL=3数据编号03，观看输入信号IF82是否接到运行指令。
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全触板 光电管 关门按钮 开门按钮⑥DR12板 LED信号⊙RST(D16) 电源（亮正常）⊙CHK(D17) 通讯（闪烁正常）⊙5(D18) 扭矩过大（通常亮）⊙4(D19) DBD（亮灯正常）⊙3(D20) 开门指令（亮灯运行）⊙2(D21) 关门指令（亮灯运行）⊙1(D22) OTL（亮灯检测，灭灯动作）⊙0(D23) CTL（亮灯检测，灭灯动作））四、FD运行前检查与FD运行1．先确认LS11/21动作点可用慢速运行点动来确认高出/低于平层50- 60mm位置。
2．LS101-103/201-203安装尺寸要以LS11/21为基准点量出图纸尺寸，同时要考虑轿厢弓板工作面与限位底座面的尺寸为60+1mm。
因为弓板坡度为1：7，尺寸偏差1mm，限位的实际动作偏差7mm。
3．平层隔磁板安装尺寸最上与最下隔磁板安装要一次到位，误差要小 于2mm。
其他位置FD运行后二次调整，这样可提高平层精度，进行 二次FD 运行。
4．井道位置开关安装要按图纸要求，安装3MS与永磁铁的距离为12+ 2mm误差，3IR与隔磁板的尺寸三面居中。
5．21R动作点的确认，把CP38板设定SEL=3.按一下上部按钮，数据编号=00的显示。
6．设定为慢车模式，按住下部按钮将EQDO开关设定ON，然后松开下部按钮，进入慢车运行模式。
按上按钮向上运行，按下按钮向下运行。
SEL=3 21R的显示（00） 限位开关显示（01）Bit7 ◎灭灯 LS101Bit6 ◎灭灯 LS102Bit5 ◎灭灯 LS103Bit4 ◎灭灯 灭灯 ON时点灯Bit3 ◎灭灯 灭灯 （LS不碰弓板时点灯）Bit2 ◎21R-1D LS203 （21R夹住时点灯）Bit1 ◎21R-3 LS202Bit0 ◎21R-1U LS2017．确认或减速限位开关的动作，把CP38板设定SEL=3按上部按钮二下，数据编号=01的显示。
慢速运行观察LS101-103/201-203动作。
8．FD运行最主要是进行控制操作模式。
在按住中部按钮时，将设定SEL=2，松开中间按钮看到bito-3点灯时马上重按一下中部按钮，时间要在4秒钟以内完成，非常重要。
不然，就进入21R输入点模式。
9．FD运行分二次往返运行。
第一次运行检测井道IR板与减速限位位置，可通过bito-7显示对应动作点。
FD2运行把轿厢位置选择器写入EEPROM，可以bito-7显示层楼数与运行方向。
FD运行结束时，按住一下中部按钮，当所有bito-7全灭灯时FD运行成功，EEPROM 数据确认LS尺寸偏差在20mm。
10．FD运行失败时，bito～7中某一个或几个亮灯相对应E/C： A0-A8，bito-7中某一个或几个闪灯相对应的1C或1D减速限位不良。
10．用LED SEL=0数据编号01 bito闪灯FD完了。
五、测力传感器的调整电脑通过测力传感器的电压变化数据写入后判断负载重量使防捣乱功能有效，控制启动时，电流与启动冲击力矩。
测力传感器最佳工作电压载重0%为负电压，平衡状态为0电压。
100% 为正电压。
测力传感器是根据差动变压器原理制成。
目前，1000kg梯采用磁性测力传感器空载电压可设定为-0.6V左右为好。
当满载时也能达到正电压，800kg梯空载电压可设定为-0.5V。
当满载时，就能达到正电压。
用LED确认测力传感器的电压的方法，将CP38板设定SEL=8设定，可把测力传感器显示到LED的bito-7上（bit0～３以０～９的２进制显示0.1V位数，bit4～6以０～7的２进制显示1V位数，bid7灭灯+/亮灯-）。
六、AJ运行AJ运行的目的是测定并储存起动补偿所必要的扭矩，减少起动时产生 的冲击，在打开制动器之前马达具备能使轿厢静止零速扭矩。
AJ运行操作可看控制屏面板说明。
AJ运行成败是操作模式状态进入，AJ运行中不需要操作其他开关按 钮，呼叫会自动被登录。
进入5次往返运行，AJ运行完了，首先把EQDO 开关向上（OFF），保持开门状态，而后将中部按钮连续4秒以上，正 常结束时，bito-7全部灭灯，其中一个或几个亮灯，确认故障原因， 排除故障后，再次AJ运行。
空载模式SEL=3 则LEL的bit4-7闪灯。
