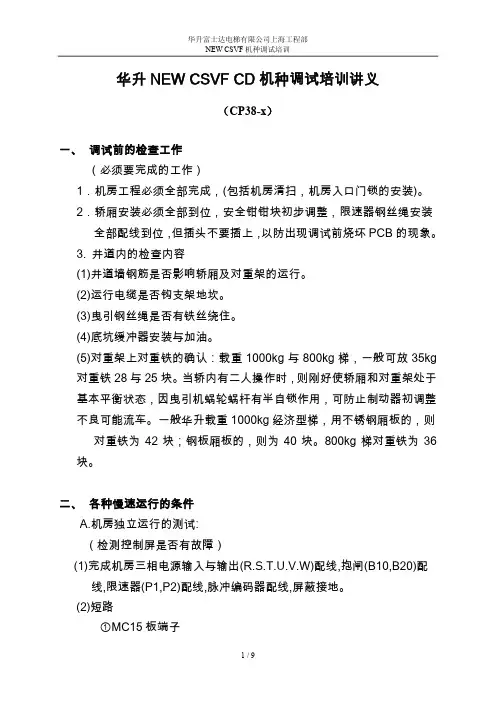

华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。
2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装 全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。
3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。
(2)运行电缆是否钩支架地坎。
(3)曳引钢丝绳是否有铁丝绕住。
(4)底坑缓冲器安装与加油。
(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。
当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。
一般华升载重1000kg经济型梯，用不锈钢厢板的，则 对重铁为42块；钢板厢板的，则为40块。
800kg梯对重铁为36块。
二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。
(2)短路①MC15板端子T1-5（P2） T2-3（P8） T2-5（P8A） 井道安全回路C1-B6（P8C） T2-7（P10） 轿厢安全回路T1-3（P0A） T2-6（P0） 轿门限位开关T2-4（P15） T2-2（P1） 厅门联锁开关T1-2（P23） T1-1（P24） 轿顶优先开关②IF118板H31插头A6（P17） B6（C-1）井道上终端（LS11）H32插头A6（P18） B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A） T2-7（P10）用万用表测试。
拆除主控制电路变压器（TR1）100V端子台11接地线。
采用25V低压绝缘表测量，切断控制屏所有开关。
检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5M ~100M 。
富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：11、状态检测 SEL 0 1 3 8 F 数据号码 0 平常表示方向，楼层 2IR输入负载感应器电压 1 编码器旋转方向 LS输入 %负载故障码 2 Kg负载 3 门输入对上表内所列出状态，可用以下操作步骤进行检测：① 将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
② 按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）③ 放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 方向楼层位置 Up运行亮灯 Down运行亮灯以2进制数显示轿厢位置Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Up Dn 停止 Bit3，Bit7 ● ○ ○ Bit3，Bit7 ● ○ ○ Bit3，Bit7 ○ ● ○ Bit3，Bit7 ○ ● ○ 马达 2IR输入（3，0） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 2IR-1D 2IR-3D 2IR-3U 2IR-1U 亮灯：输入接点ON 灭灯：输入接点OFFLS输入（3，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 LS101 LS102 LS103 LS203 LS202 LS201 亮灯：输入接点ON 灭灯：输入接点OFF门输入（3，3）负载感应器电压（8，0）2Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全钳光电管开门按钮关门按钮亮灯：输入接点ON 灭灯：输入接点OFFBit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 +/― 1V位灭灯：+；亮灯：― 2进制数显示 0．1V位 2进制数显示 %负载（8，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 10%位 0~F的2进制数显示Kg负载（8，2） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 100Kg位 0~F的2进制数显示 1%位 0~9的2进制数显示 10Kg位 0~9的2进制数显示用LED确认安全回路的操作方法：① 将SEL调到“4”，② 按4次上按钮，③ 2秒种后LED的灯一瞬全部点亮，④ LED上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时④运行时异常平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K）BIT6 ○ ○ ○ ○ ● ● ● ● （*I）BIT5 ○ ○ ○ ○ ● ● ● ● （*H）BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D）BIT3 ○ ○ ○ ○ ● ● ○ ○ （*E）BIT2 ○ ○ ○ ○ ● ○ ● ● （*C）BIT1 ○ ○ ● ● ● ● ● ● （*B）BIT0 ○ ● ○ ● ● ● ● ● （*A）2、运转方式的设定： SEL 0 2 3 4 5 D F 运转方式通常方式 FD运转空载AJ 满载AJ 中间载AJ 专用运转临时运转通常都置于此方式切断候梯厅呼叫无自动关门，切断候梯厅呼叫，4WC无效备注 3对上表内所列出的运行方式，可用以下操作步骤进行设定：① 按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
2按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102Bit5Bit5LS103Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203Bit12IR-3U Bit1LS202Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V 二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
精心整理华升富士达电梯调试与维修手册NEWCSVF型第一章慢车调试一、绝缘及电压测量VS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
一直按住下按钮，轿2）轿厢顶?轿顶操纵箱连接无误3）控制屏?轿厢顶连接无误4）控制屏?井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转把轿顶上的服务开关AUTO-INSPECT（自动-手动）切到INSPECT（手动）一侧，在安全回路、门锁全部接通的状态下，同时按住RUN和UP，电梯慢车上行。
同时按住RUN和DOWN，效。
3）CTL与OTL开关：开关门终端光电应在门开关闭前3-4mm位置，LED电灯动作，开关检测板与光电管的间隙为2.5±0.5mm。
使马达在能耗制动力距与锁紧弹簧作用下把门关闭与打开，保持良好的自锁状态，无撞击声。
门开足时运行平滑，无撞击声，轿门缩进门套16mm。
4）2IR-1U、2IR-1D、2IR-3三只轿顶感应器与井道感应板的插入尺寸为三位一样10±1mm，感应器与感应板保持安装垂直。
5）光幕：安装应缩进轿门内15mm，离地坎高度为230Ω。
c．当电机动作时，可观察DR8板，DBD，CR6发光二极管信号是否点灯。
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
2按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203 Bit12IR-3U Bit1LS202 Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。
2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。
3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。
(2)运行电缆是否钩支架地坎。
(3)曳引钢丝绳是否有铁丝绕住。
(4)底坑缓冲器安装与加油。
(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。
当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。
一般华升载重1000kg经济型梯，用不锈钢厢板的，则对重铁为42块；钢板厢板的，则为40块。
800kg梯对重铁为36块。
二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。
(2)短路①MC15板端子T1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路C1-B6（P8C）↔T2-7（P10）轿厢安全回路T1-3（P0A）↔ T2-6（P0）轿门限位开关T2-4（P15）↔T2-2（P1）厅门联锁开关T1-2（P23）↔T1-1（P24）轿顶优先开关②IF118板H31插头A6（P17）↔B6（C-1）井道上终端（LS11） H32插头A6（P18）↔B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A）↔T2-7（P10）用万用表测试。
拆除主控制电路变压器（TR1）100V端子台11接地线。
采用25V低压绝缘表测量，切断控制屏所有开关。
检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5MΩ~100MΩ。
B．轿厢顶运行测试（如井道进水后的处理）（1）完成机房与轿厢接线，检查外围插头线号（运行电缆）。
（2）短接轿顶电脑箱接线柱TE1-2（L41）↔TE1-1（PO）轿门开关。
短接MC15板 T2-4 （P15）↔T2-2（P1）厅门联锁开关。
T2-2（P1）↔T2-3（P8）↔T2-5（P8A）井底安全回路开关。
短接IF118板31插头B6（C-1）↔A6（P17）上终端（LS11）限位开关。
32插头B6（C-2）↔A6（P18）下终端（LS21）限位开关。
检查安全回路是否开通P1↔P10用万用表测试，当不通时，重点检查轿厢安全钳开关，轿顶急停开关，厢内运行开关位置。
C．电梯外围线路到位的慢速运行测试（1）把电梯停靠在没有限位开关位置，检查井道束线P2↔P8↔P8A，C-1↔P17、P78A、P78B、P78C，C-1↔P18、P79A、P79B、P79C回路开通。
同时检查AC100V线路与DC24V线路之间绝缘良好和AC100V、DC24V与E的绝缘良好。
（2）把电梯停靠在最下部层楼，检查井道位置开关3MS的闭合回路的开通与绝缘。
3MS安装应注意：ON位置向下OFF向上，注意中部有安全门时，应看清楚图纸要求，上下位置开关OFF对应。
目的是封锁安全门在正常运行时，该位置不能打开。
①慢速运行不要投入的部分a．IR1插头不能插上（层楼感应器），主要是防止慢速运行中井道减速限位不到位。
在安装IR板时慢速运行速度降为5m/s或慢速运行无法进行，及在调试中烧坏21RS1U/1D感应器。
b．LFD插头不能插上（开门机），因慢速运行时轿厢门各部件调整都没有到位，一般厅门门球的调整尺寸都以轿地坎为基准点，便于操作调整。
使CTL关门终端开关无效。
如果插上就有可能产生以下几种故障：♦CTL关门终端开关没有动作，电脑检测到CTL输出点off造成慢速运行不能进行，原因是门系统机械部分没有调整过。
♦慢速运行中不正常，因CTL关门终端开关动作点不良运行中有跳动现象，时间长了有可能烧坏PCB板与保险丝或休止。
♦因外围线在调整中的短路，造成烧坏门机PCB板。
C．将IF82板上SW2开关2号设定为ON状态IF66板上SW2开关2号设定为off状态（切断与DR12板或IF78板的通信），不然会检测到CTL误动作，门机投入时恢复。
三、门机系统调整1．完成光电（光幕）安全触板门机的接线。
2．门机调整有关尺寸要求1）安全触板：当轿门开关门位置为1/2时，安全触板应凸出35mm，触板触动5-10mm时，限位开关应动作。
安全触板动作与开关门时无撞击声。
2）光电：光电管安装应保持门在开与关状态下电束聚中有效。
3）CTL与OTL开关：开关门终端光电应在门开关闭前，3～4mm位置LED 电灯动作，开关检测板与光电管的间隙为2.5+0.5mm，使马达在能耗制动力矩与锁紧弹簧作用下把门关闭与打开,保持良好的自锁状态，无撞击声。
门开足时运行平滑，无撞击声,轿门缩进门套16mm。
4）21R-1U/1D/3：轿顶感应器与井道感应板的插入尺寸保持三位一样10+1mm；感应器与感应板保持安装垂直。
5）光幕：安装应缩进轿门内15mm，离地坎高度15-20mm。
二根高度相等，主要是光幕光束尺寸为40mm，偏差有误动作现象。
短路安全触板回路无效。
3.门机调整步骤①插入IR1与DUF插头前应先切断COP控制电源，拆除厅门与轿门的短接线L41↔PO，P15↔P1，把门位置放在1/2位置。
②送电后，在轿顶同时按向上（向下），通过门按钮确认动作，当轿厢位置在平层区域内，动作状态为开门；在平层区域外动作为关门。
转向错误时，可交换门机接线U与W与编码器DPGA与DPGB③常见故障的确认a．电机运转向可观察20#开门，21#关门继电器吸合动作。
b．当电机有微量旋转时，可检查c．当电机动作时，可观察DR8板，DBD，CR6发光二极管信号是否正常。
d．当门机有休止时，可观看错误码，是否有E/C：72故障。
④用CP38板LED确认门机动作（十六进制）设定SEL=5数据编号15，观看输出信号IF82是否发出运行指令。
设定SEL=4数据编号14，观看输入信号DR12是否接到运行指令。
⑤设定SEL=3数据编号03，观看输入信号IF82是否接到运行指令。
⑥DR12板 LED信号⊙RST(D16) 电源（亮正常）⊙CHK(D17) 通讯（闪烁正常）⊙5(D18) 扭矩过大（通常亮）⊙4(D19) DBD（亮灯正常）⊙3(D20) 开门指令（亮灯运行）⊙2(D21) 关门指令（亮灯运行）⊙1(D22) OTL（亮灯检测，灭灯动作）⊙0(D23) CTL（亮灯检测，灭灯动作））四、FD运行前检查与FD运行1．先确认LS11/21动作点可用慢速运行点动来确认高出/低于平层50- 60mm位置。
2．LS101-103/201-203安装尺寸要以LS11/21为基准点量出图纸尺寸，同时要考虑轿厢弓板工作面与限位底座面的尺寸为60+1mm。
因为弓板坡度为1：7，尺寸偏差1mm，限位的实际动作偏差7mm。
3．平层隔磁板安装尺寸最上与最下隔磁板安装要一次到位，误差要小于2mm。
其他位置FD运行后二次调整，这样可提高平层精度，进行二次FD 运行。
4．井道位置开关安装要按图纸要求，安装3MS与永磁铁的距离为12+ 2mm误差，3IR与隔磁板的尺寸三面居中。
5．21R动作点的确认，把CP38板设定SEL=3.按一下上部按钮，数据编号=00的显示。
6．设定为慢车模式，按住下部按钮将EQDO开关设定ON，然后松开下部按钮，进入慢车运行模式。
按上按钮向上运行，按下按钮向下运行。
SEL=3 21R的显示（00）限位开关显示（01）Bit7 ◎灭灯 LS101Bit6 ◎灭灯 LS102Bit5 ◎灭灯 LS103Bit4 ◎灭灯灭灯 ON时点灯Bit3 ◎灭灯灭灯（LS不碰弓板时点灯）Bit2 ◎ 21R-1D LS203 （21R夹住时点灯）Bit1 ◎ 21R-3 LS202Bit0 ◎ 21R-1U LS2017．确认或减速限位开关的动作，把CP38板设定SEL=3按上部按钮二下，数据编号=01的显示。
慢速运行观察LS101-103/201-203动作。
8．FD运行最主要是进行控制操作模式。
在按住中部按钮时，将设定SEL=2，松开中间按钮看到bito-3点灯时马上重按一下中部按钮，时间要在4秒钟以内完成，非常重要。
不然，就进入21R输入点模式。
9．FD运行分二次往返运行。
第一次运行检测井道IR板与减速限位位置，可通过bito-7显示对应动作点。
FD2运行把轿厢位置选择器写入 EEPROM，可以bito-7显示层楼数与运行方向。
FD运行结束时，按住一下中部按钮，当所有bito-7全灭灯时FD运行成功，EEPROM数据确认LS尺寸偏差在20mm。
10．F D运行失败时，bito～7中某一个或几个亮灯相对应E/C： A0-A8，bito-7中某一个或几个闪灯相对应的1C或1D减速限位不良。
10．用LED SEL=0数据编号01 bito闪灯FD完了。
五、测力传感器的调整电脑通过测力传感器的电压变化数据写入后判断负载重量使防捣乱功能有效，控制启动时，电流与启动冲击力矩。
测力传感器最佳工作电压载重0%为负电压，平衡状态为0电压。
100% 为正电压。
测力传感器是根据差动变压器原理制成。
目前，1000kg梯采用磁性测力传感器空载电压可设定为-0.6V左右为好。
当满载时也能达到正电压，800kg梯空载电压可设定为-0.5V。
当满载时，就能达到正电压。
用LED确认测力传感器的电压的方法，将CP38板设定SEL=8设定，可把测力传感器显示到LED的bito-7上（bit0～３以０～９的２进制显示0.1V位数，bit4～6以０～7的２进制显示1V位数，bid7灭灯+/亮灯-）。
六、AJ运行AJ运行的目的是测定并储存起动补偿所必要的扭矩，减少起动时产生的冲击，在打开制动器之前马达具备能使轿厢静止零速扭矩。
AJ运行操作可看控制屏面板说明。
AJ运行成败是操作模式状态进入，AJ运行中不需要操作其他开关按钮，呼叫会自动被登录。
进入5次往返运行，AJ运行完了，首先把EQDO 开关向上（OFF），保持开门状态，而后将中部按钮连续4秒以上，正常结束时，bito-7全部灭灯，其中一个或几个亮灯，确认故障原因，排除故障后，再次AJ运行。
空载模式SEL=3 则LEL的bit4-7闪灯。
中间模式SEL=5 则LEL的bit2-5闪灯。
满载模式SEL=4 则LEL的bit3-6闪灯空载、满载、中间载负AJ运行都是独立的运行模式，每一运行完了都可进行其他运行。
