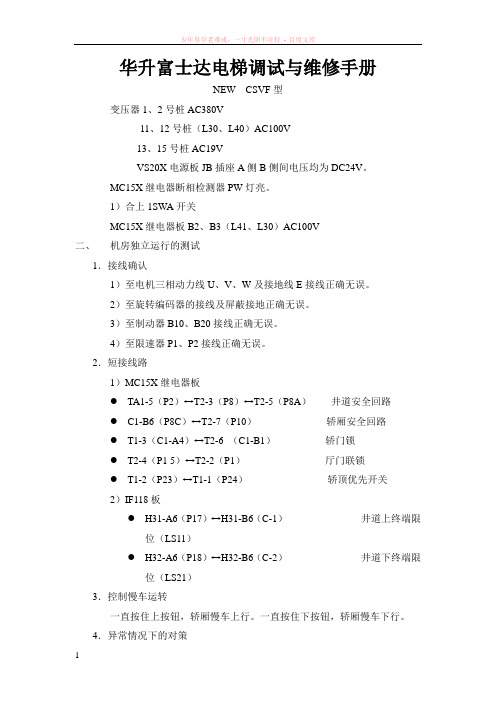

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

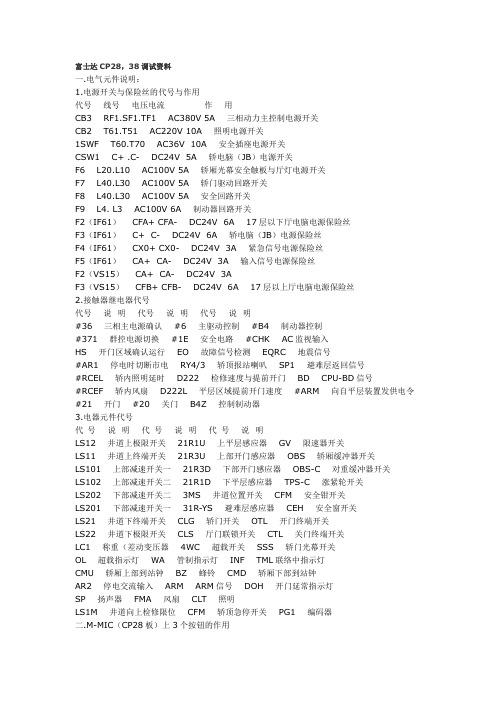

富士达CP28，38调试资料一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61） CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61） C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61） CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61） CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15） CA+ CA- DC24V 3AF3（VS15） CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认 #6 主驱动控制 #B4 制动器控制#371 群控电源切换 #1E 安全电路 #CHK AC监视输入HS 开门区域确认运行 EO 故障信号检测 EQRC 地震信号#AR1 停电时切断市电 RY4/3 轿顶报站喇叭 SP1 避难层返回信号#RCEL 轿内照明延时 D222 检修速度与提前开门 BD CPU-BD信号#RCEF 轿内风扇 D222L 平层区域提前开门速度 #ARM 向自平层装置发供电令#21 开门 #20 关门 B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关 21R1U 上平层感应器 GV 限速器开关LS11 井道上终端开关 21R3U 上部开门感应器 OBS 轿厢缓冲器开关LS101 上部减速开关一 21R3D 下部开门感应器 OBS-C 对重缓冲器开关LS102 上部减速开关二 21R1D 下平层感应器 TPS-C 涨紧轮开关LS202 下部减速开关二 3MS 井道位置开关 CFM 安全钳开关LS201 下部减速开关一 31R-YS 避难层感应器 CEH 安全窗开关LS21 井道下终端开关 CLG 轿门开关 OTL 开门终端开关LS22 井道下极限开关 CLS 厅门联锁开关 CTL 关门终端开关LC1 称重（差动变压器 4WC 超载开关 SSS 轿门光幕开关OL 超载指示灯 WA 管制指示灯 INF TML联络中指示灯CMU 轿厢上部到站钟 BZ 蜂铃 CMD 轿厢下部到站钟AR2 停电交流输入 ARM ARM信号 DOH 开门延常指示灯SP 扬声器 FMA 风扇 CLT 照明LS1M 井道向上检修限位 CFM 轿顶急停开关 PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作 LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○ SEL位置○○0 1 2 30 平时显示调整状态 MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入 LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压 %载重 Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4. 0.1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码 -- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯 -- 向下运行时点灯Bit5 与厢通信中断 -- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断 -- 与SV通信正常Bit3 与厅通信中断部分厅通信断 -- 与厅通信正常Bit2 起动禁止高速运行禁止 -- 可高速运行Bit1 门开完位置门中间位置 -- 门关闭位置Bit0 开门区域内 -- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1） 21R（3.0） LS（3.1）管制（3.2）门输入（3.3）7 向上运行 LS101 OTL6 向上运行 LS102 CTL5 向下运行 LS103 锁梯 DBD4 向下运行自发电3 马达向上运行 21R1D 火灾安全触板2 马达向上运行 21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行 21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行 21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0） % 载重（8.1）710m/mim的位0—F的2进制 - 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示 1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）（也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止 14 高速禁止 2E 专用运行01 运行开关OFF 15 高速禁止休止开门 2F VIP运行03 起动禁止休止 20 火灾管制运行 33 VIP层呼叫返回中09 安装运行 28 消防专用运行 37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行 29 二次消防运行 3C 全自动运行0F 轿内手动运行 2A AJ运行13 FD运行 2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址 Bit 7 6 5 4 3 2 1 0 型号002100 线号 JQ-B7 JM-B2 JM-B1 CP28元件 PW 21R1D 21R1U012101 线号 JL-A10 JL-A9元件 FAC AR2022102 线号 H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1-B5 IF61 ID=0元件 LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS101032103 检测点 *K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件 #6Z运行监视 1E轿厢与STOP 1E外围安全SW回路 21R3U开门区 21R3D监视 HS开关门监视 CLG轿门 #CHK电源监视04 2104 线号 H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *F P18 P17 B20A B50 L41C P1元件 LS21下终端 LS11上终端 #B4抱闸接点 #6抱闸接点 EMERCALL F11不提供 BT不提供外门监视052105 线号 H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3-14 TA3-12元件 FMS ACP 040 EQH EQL EQP PX FO062106 线号 H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A8 元件 PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址 Bit 7 6 5 4 3 2 1 0072107 线号 JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件 S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL082108 线号 JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件 BD变频器 Y3（D222）变频器 Y2（1CS输出电流 Y1（1FC）DC电流 RYA超负荷092109 线号 JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71I/O-1ID=3元件 WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号 JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件 CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RUN MNL EQ AUTO E0B210B 线号元件 MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件 #PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR #MLVF0D210D 线号元件 HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件 CL SW MR FAN F BP F AO0F210F 线号 IF79I/O-1ID=4元件 31RX R 31RX F 41R AC 41GR 41R 41AR 41DR102110 线号元件 LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件 STOP S #2IR1 #THO #BKF #SSU122112 线号元件 INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址 bit 7 6 5 4 3 2 1 0 型号142114 线号 EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2元件 EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS-F ID=0152115 线号 JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=0正面元件 STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号 LD1-A1 ES1-B2元件 4WC AUTO-CFE162116 线号 COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF6 7BC24正COB元件 STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COB UP-COB172117 线号 COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ-6 COB-J Q-5 COB-JQ-4元件 INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C FAN-SW EF S-SW182118 线号 S-COBJQ11 IF67BC24元件同上一样192119 线号 EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5元件 EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R SSS-R1A211A 线号 JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=1背面元件 1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号 LD1-A1 ES1-B2元件 LVF C4C-R设定地址 Bit 7 6 5 4 3 2 1 0 型号1B211B 线号 COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF6 7元件 CWC AWC LVR C4C F C3C R C3C F1C211C 线号 JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ6 COB-JQ5 C OB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件 DOH-SWR PHOTO-S DOOR-R1D211D 线号 IF67BC24元件1E211E 线号 JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件 DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址 bit 7 6 5 4 3 2 1 0 型号002140 线号 JG-A8 CP28元件 MPU-BD012141 线号 JL-B1（B2 JL-B9（B1） JL-B6（B2） JLB5-（B1） JL-B4（B2） JL-B3（B1 JL-B2（B2 JL-B1（B1元件 ARM022142线号 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD IF61元件 LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号 ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP1 ﹟TMR042144 线号 JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件 EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址 Bit 7 6 5 4 3 2 1 0 型号052145 线号 JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61（2）元件 X5 X4 RST FWD092149 线号 JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件 WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2SWTB-1S0A214A 线号 JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1元件 WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-11S WTB -10S WTB-9S0B214B 线号 JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件 FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号 JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件 WTB-BZ WTB-FMT EMPT FOT EMER。

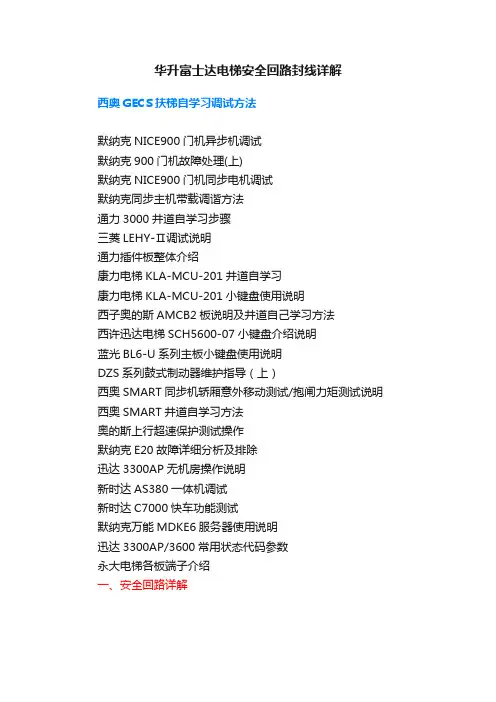

华升富士达电梯安全回路封线详解西奥GECS扶梯自学习调试方法默纳克NICE900门机异步机调试默纳克900门机故障处理(上)默纳克NICE900门机同步电机调试默纳克同步主机带载调谐方法通力3000井道自学习步骤三菱LEHY-Ⅱ调试说明通力插件板整体介绍康力电梯KLA-MCU-201井道自学习康力电梯KLA-MCU-201小键盘使用说明西子奥的斯AMCB2板说明及井道自己学习方法西许迅达电梯SCH5600-07小键盘介绍说明蓝光BL6-U系列主板小键盘使用说明DZS系列鼓式制动器维护指导（上）西奥SMART同步机轿厢意外移动测试/抱闸力矩测试说明西奥SMART井道自学习方法奥的斯上行超速保护测试操作默纳克E20故障详细分析及排除迅达3300AP无机房操作说明新时达AS380一体机调试新时达C7000快车功能测试默纳克万能MDKE6服务器使用说明迅达3300AP/3600常用状态代码参数永大电梯各板端子介绍一、安全回路详解1、主板CP40安全回路封线详解：轿顶急停、轿门锁：TC3(1)-(6)层门锁：TC3(7)-(8)底坑安全、上、下极限：TC3(8)-(9)限速器：TC3(9)-(11)盘车开关：TC3(11)-(12)安全窗、安全钳：C34(a4)-(b3)控制柜急停：SF2(b1)-SF1(a6)。

AC100V。

上限位：H31(a6)-(b6) 下限位：H32(a6)-(b6)。

2、华升富士达电梯安全回路透彻分析LED检测灯说明：*A轿门检测、*C平层区外#HS继电器检测、*B再平层与厅门检测、*D井道回路与机房检测、*6运行#6接触器检测。

3、符号说明：L60电源AC200V输入、L50电源接地、6#电机输入接触器、HS 平层区域外确认继电器、SF1～4提前开门再平层回路安全继电器。

接线端子：TC3-1～12编号为安全回路对应编号，供检测时加短路线。

4、电路分析：在门区回路与安全回路的设计时设置了防误操作的功能与快速确认故障的功能，在故障确认时按LED灯的*A～*D、*6排序的点灯情况，所对应检测点故障。

华升富士达电梯调试与维修手册NEW CSVF型变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

1）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转一直按住上按钮，轿厢慢车上行。

一直按住下按钮，轿厢慢车下行。

4．异常情况下的对策1）#6接不通。

请确认短接安全回路的情况，富士达电梯对于安全回路进行多路检测，要确保每个检测点均已接通有电。

2）#B4接通了，但一打开接触器，#B4又断开停止。

检查马达连接线U、V、W。

马达的旋转编码器的接线PGA1、PGB1有可能接反了。

确认接线。

三、轿顶、轿厢慢车运行测试1．拆除前面操作时所连接的短接线。

2．应完成的连接1）轿厢顶↔操纵箱连接无误2）轿厢顶↔轿顶操纵箱连接无误3）控制屏↔轿厢顶连接无误4）控制屏↔井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转1）设定SEL=4，数据编号03，观看输入信号IF82是否接到运行指令Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0OTL CTL DBD 安全触板光电管关门按钮开门按钮2）DR12板LED信号●RST（D16）电源（亮正常）●CHK（D17）通讯（闪烁正常）●5（D18）扭距过大（通常亮）●4（D19）DBD（亮正常，灭DR12板坏）●3（D20）开门指令（亮灯运行）●2（D21）关门指令（亮灯运行）●1（D22）OTL（亮灯检测，灭灯动作）●0（D23）CTL（亮灯检测，灭灯动作）四、在轿厢内缓慢平稳地运行电梯1．按住轿厢内操作盘的关门按钮，同时按住运转手盘的“上”（或“下”）按钮，轿厢将以1m/s的速度缓慢平稳的上行（或下行），但一次运走时间为15秒。

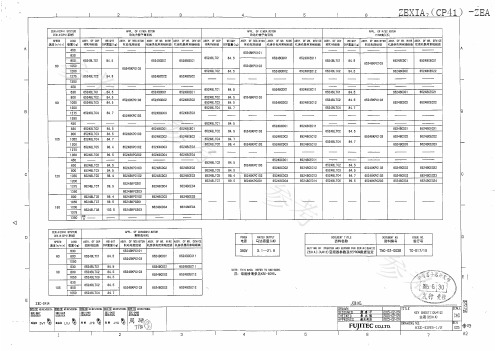

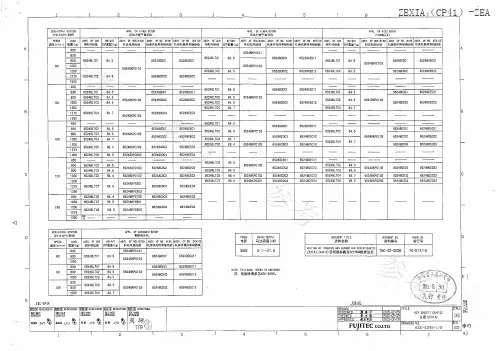

参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考参考ZEXIA（CP41）-ZEA参考参考参考参考。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值.3）测量通向盘外的所有配线（终端及插件)4）用低压绝缘电阻计(外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮.2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误.2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误.2．短接线路1）MC15X继电器板●TA1—5(P2）↔T2-3（P8）↔T2—5（P8A）井道安全回路●C1—B6（P8C）↔T2—7（P10) 轿厢安全回路●T1—3（C1-A4）↔T2-6 (C1-B1) 轿门锁●T2—4（P1 5）↔T2—2（P1) 厅门联锁●T1—2（P23）↔T1—1（P24）轿顶优先开关2）IF118板●H31—A6（P17）↔H31—B6(C—1) 井道上终端限位（LS11)●H32—A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮.#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关,然后松开下按钮。

(完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时,关闭EQSO开关，再重新进行一次操作)3）一直按住上按钮，轿厢慢车上行。

富士达CP38调试一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61）CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61）C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61）CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61）CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15）CA+ CA- DC24V 3AF3（VS15）CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认#6 主驱动控制#B4 制动器控制#371 群控电源切换#1E 安全电路#CHK AC监视输入HS 开门区域确认运行EO 故障信号检测EQRC 地震信号#AR1 停电时切断市电RY4/3 轿顶报站喇叭SP1 避难层返回信号#RCEL 轿内照明延时D222 检修速度与提前开门BD CPU-BD信号#RCEF 轿内风扇D222L 平层区域提前开门速度#ARM 向自平层装置发供电令#21 开门#20 关门B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关21R1U 上平层感应器GV 限速器开关LS11 井道上终端开关21R3U 上部开门感应器OBS 轿厢缓冲器开关LS101 上部减速开关一21R3D 下部开门感应器OBS-C 对重缓冲器开关LS102 上部减速开关二21R1D 下平层感应器TPS-C 涨紧轮开关LS202 下部减速开关二3MS 井道位置开关CFM 安全钳开关LS201 下部减速开关一31R-YS 避难层感应器CEH 安全窗开关LS21 井道下终端开关CLG 轿门开关OTL 开门终端开关LS22 井道下极限开关CLS 厅门联锁开关CTL 关门终端开关LC1 称重（差动变压器4WC 超载开关SSS 轿门光幕开关OL 超载指示灯WA 管制指示灯INF TML联络中指示灯CMU 轿厢上部到站钟BZ 蜂铃CMD 轿厢下部到站钟AR2 停电交流输入ARM ARM信号DOH 开门延常指示灯SP 扬声器FMA 风扇CLT 照明LS1M 井道向上检修限位CFM 轿顶急停开关PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○SEL位置○○0 1 2 30 平时显示调整状态MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压%载重Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4. 0. 1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码-- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯-- 向下运行时点灯Bit5 与厢通信中断-- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断-- 与SV通信正常Bit3 与厅通信中断部分厅通信断-- 与厅通信正常Bit2 起动禁止高速运行禁止-- 可高速运行Bit1 门开完位置门中间位置-- 门关闭位置Bit0 开门区域内-- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1）21R（3.0）LS（3.1）管制（3.2）门输入（3.3）7 向上运行LS101 OTL6 向上运行LS102 CTL5 向下运行LS103 锁梯DBD4 向下运行自发电3 马达向上运行21R1D 火灾安全触板2 马达向上运行21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0）% 载重（8.1）710m/mim的位0—F的2进制- 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止14 高速禁止2E 专用运行01 运行开关OFF 15 高速禁止休止开门2F VIP运行03 起动禁止休止20 火灾管制运行33 VIP层呼叫返回中09 安装运行28 消防专用运行37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行29 二次消防运行3C 全自动运行0F 轿内手动运行2A AJ运行13 FD运行2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址Bit 7 6 5 4 3 2 1 0 型号002100 线号JQ-B7 JM-B2 JM-B1 CP28元件PW 21R1D 21R1U012101 线号JL-A10 JL-A9元件FAC AR2022102 线号H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1 -B5 IF61ID=0元件LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS 101032103 检测点*K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件#6Z运行监视1E轿厢与STOP 1E外围安全SW回路21R3U开门区21R3D监视HS开关门监视CLG轿门#CHK电源监视04 2104 线号H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *FP18 P17 B20A B50 L41C P1元件LS21下终端LS11上终端#B4抱闸接点#6抱闸接点EMERCALL F11不提供BT不提供外门监视052105 线号H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3-1 4 TA3-12元件FMS ACP 040 EQH EQL EQP PX FO062106 线号H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A8元件PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址Bit 7 6 5 4 3 2 1 0072107 线号JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL082108 线号JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件BD变频器Y3（D222）变频器Y2（1CS输出电流Y1（1FC）DC电流RYA超负荷092109 线号JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71 I/O-1ID=3元件WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RUN MNL EQ AUTO E0B210B 线号元件MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件#PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR #M LVF0D210D 线号元件HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件CL SW MR FAN F BP F AO0F210F 线号IF79I/O-1ID=4元件31RX R 31RX F 41R AC 41GR 41R 41AR 41DR102110 线号元件LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件STOP S #2IR1 #THO #BKF #SSU122112 线号元件INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址bit 7 6 5 4 3 2 1 0 型号142114 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B 3 PS1-B2 IF66元件EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS -F ID=0152115 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=0正面元件STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号LD1-A1 ES1-B2元件4WC AUTO-CFE162116 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67BC24正COB元件STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COBUP-COB172117 线号COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 COB -JQ-6 COB-JQ-5 COB-JQ-4元件INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C F AN-SW EFS-SW182118 线号S-COBJQ11 IF67BC24元件同上一样192119 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B 3 PS1-B2 IF66IF78ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5 元件EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R S SS-R1A211A 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A 2 IF66ID=1背面元件1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号LD1-A1 ES1-B2元件LVF C4C-R设定地址Bit 7 6 5 4 3 2 1 0 型号1B211B 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67元件CWC AWC LVR C4C F C3C R C3C F1C211C 线号JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ6 COB-JQ5 COB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件DOH-SWR PHOTO-S DOOR-R1D211D 线号IF67BC24元件1E211E 线号JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址bit 7 6 5 4 3 2 1 0 型号002140 线号JG-A8 CP28元件MPU-BD012141 线号JL-B1（B2 JL-B9（B1）JL-B6（B2）JLB5-（B1）JL-B4（B 2）JL-B3（B1 JL-B2（B2 JL-B1（B1元件ARM022142线号ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD IF61元件LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP 1 ﹟TMR042144 线号JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址Bit 7 6 5 4 3 2 1 0 型号052145 线号JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61 （2）元件X5 X4 RST FWD092149 线号JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2S WTB-1S0A214A 线号JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1 元件WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-1 1S WTB-10S WTB-9S0B214B 线号JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件WTB-BZ WTB-FMT EMPT FOT EMER。

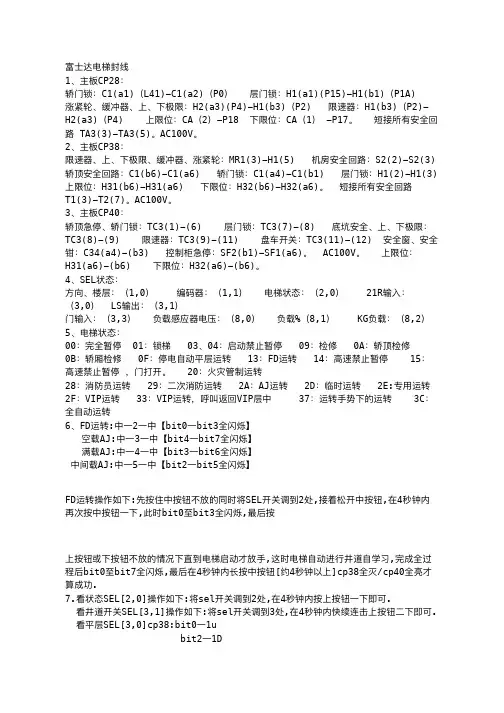

富⼠达电梯封线1、主板CP28：轿⻔锁：C1(a1)（L41)-C1(a2)（P0）层⻔锁：H1(a1)(P15)-H1(b1)（P1A) 涨紧轮、缓冲器、上、下极限：H2(a3)(P4)-H1(b3)（P2) 限速器：H1(b3)（P2)-H2(a3)（P4) 上限位：CA（2）-P18 下限位：CA（1） -P17。

短接所有安全回路 TA3(3)-TA3(5)。

AC100V。

2、主板CP38：限速器、上、下极限、缓冲器、涨紧轮：MR1(3)-H1(5) 机房安全回路：S2(2)-S2(3) 轿顶安全回路：C1(b6)-C1(a6) 轿⻔锁：C1(a4)-C1(b1) 层⻔锁：H1(2)-H1(3) 上限位：H31(b6)-H31(a6) 下限位：H32(b6)-H32(a6)。

短接所有安全回路T1(3)-T2(7)。

AC100V。

3、主板CP40：轿顶急停、轿⻔锁：TC3(1)-(6) 层⻔锁：TC3(7)-(8) 底坑安全、上、下极限：TC3(8)-(9) 限速器：TC3(9)-(11) 盘⻋开关：TC3(11)-(12) 安全窗、安全钳：C34(a4)-(b3) 控制柜急停：SF2(b1)-SF1(a6)。

AC100V。

上限位：H31(a6)-(b6) 下限位：H32(a6)-(b6)。

4、SEL状态：⽅向、楼层：（1,0）编码器：（1,1）电梯状态：（2,0） 21R输⼊：（3,0） LS输出：（3,1）⻔输⼊：（3,3）负载感应器电压：（8,0）负载%（8,1） KG负载：（8,2）5、电梯状态：00：完全暂停 01：锁梯 03、04：启动禁⽌暂停 09：检修 0A：轿顶检修0B：轿厢检修 0F：停电⾃动平层运转 13：FD运转 14：⾼速禁⽌暂停 15：⾼速禁⽌暂停，⻔打开。

20：⽕灾管制运转28：消防员运转 29：⼆次消防运转 2A：AJ运转 2D：临时运转 2E:专⽤运转2F：VIP运转 33：VIP运转，呼叫返回VIP层中 37：运转⼿势下的运转 3C：全⾃动运转6、FD运转:中⼀2⼀中【bit0⼀bit3全闪烁】空载AJ:中⼀3⼀中【bit4⼀bit7全闪烁】满载AJ:中⼀4⼀中【bit3⼀bit6全闪烁】中间载AJ:中⼀5⼀中【bit2⼀bit5全闪烁】FD运转操作如下:先按住中按钮不放的同时将SEL开关调到2处,接着松开中按钮,在4秒钟内再次按中按钮⼀下,此时bit0⾄bit3全闪烁,最后按上按钮或下按钮不放的情况下直到电梯启动才放⼿,这时电梯⾃动进⾏井道⾃学习,完成全过程后bit0⾄bit7全闪烁,最后在4秒钟内⻓按中按钮[约4秒钟以上]cp38全灭/cp40全亮才算成功.7.看状态SEL[2,0]操作如下:将sel开关调到2处,在4秒钟内按上按钮⼀下即可.看井道开关SEL[3,1]操作如下:将sel开关调到3处,在4秒钟内快续连击上按钮⼆下即可.看平层SEL[3,0]cp38:bit0⼀1ubit2⼀1Dcp40:bit0⼀1ubit1⼀3Abit2⼀3Bbit3⼀1D8.测⼒传感器：下⼀8⼀上【cp38空载-0、6 v,满载0、6v】【cp40空载1、7v, 满载2v】bit7亮为负值，灭为正值bit6【个位4】bit5【个位2】bit4【个位1】bit3【⼩数8】bit2【⼩数4】bit1【⼩数2]bit0【⼩数1]9、看状态SEL【2，0】如下：bit7【上⾏】bit6【下⾏】bit5【⾼位2】bit4【⾼位1】bit3【低位8】bit2【低位4】bit1【低位2】bit0【低位1】10、cp38有⽽cp40⽆的故障：16⼀3ms动作组合异常68⼀1E不on69⼀1E不offE2⼀触摸按钮电源中断EE⼀PEELE输出不良11、cp40有⽽cp38⽆的故障：0A⼀发⽣存储数据的触发0E⼀carbus通信异常28⼀速度偏差过⼤29⼀变频器报警信息2C⼀加速扭矩指令过⼤45⼀⾃动平层A33信号不on46⼀⾃动平层电池电压低下56⼀平层时反向运⾏62⼀bku/bkd不on63⼀bku/bkd不off6F⼀中断不良造成停⻋7c⼀⻔周围光电装置动作不良87⼀变频器与IF间通信异常88⼀变频器与MIC通信异常 89⼀ANIC通信不良8c⼀UCMP异常检测出制⽌8D⼀UCMP异常检测出制⽌96⼀s-m/m-m通信⺟线错误AE⼀进⾏扭矩限制测试B6⼀HS不onB7⼀HS不offEF⼀⻓周期柜异常FD⼀远程救出运⾏指令履历。
