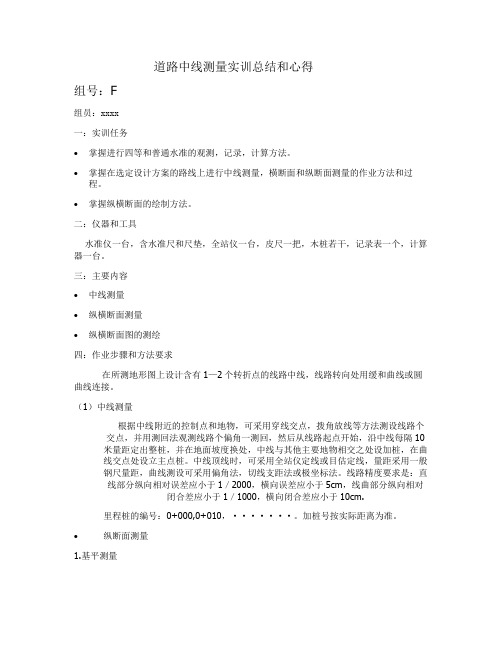

道路中线测量实训总结和心得组号：F组员：xxxx一：实训任务•掌握进行四等和普通水准的观测，记录，计算方法。
•掌握在选定设计方案的路线上进行中线测量，横断面和纵断面测量的作业方法和过程。
•掌握纵横断面的绘制方法。
二：仪器和工具水准仪一台，含水准尺和尺垫，全站仪一台，皮尺一把，木桩若干，记录表一个，计算器一台。
三：主要内容•中线测量•纵横断面测量•纵横断面图的测绘四：作业步骤和方法要求在所测地形图上设计含有1—2个转折点的线路中线，线路转向处用缓和曲线或圆曲线连接。
（1）中线测量根据中线附近的控制点和地物，可采用穿线交点，拨角放线等方法测设线路个交点，并用测回法观测线路个偏角一测回，然后从线路起点开始，沿中线每隔10米量距定出整桩，并在地面坡度换处，中线与其他主要地物相交之处设加桩，在曲线交点处设立主点桩。
中线顶线时，可采用全站仪定线或目估定线，量距采用一般钢尺量距，曲线测设可采用偏角法，切线支距法或极坐标法。
线路精度要求是：直线部分纵向相对误差应小于1／2000，横向误差应小于5cm，线曲部分纵向相对闭合差应小于1／1000，横向闭合差应小于10cm.里程桩的编号：0+000,0+010，·······。
加桩号按实际距离为准。
•纵断面测量1.基平测量在整个路线上，根据路线的长度设置3~5个水准点，按四等水准测量的方法与附近已知水准点连测，求出其高程。
2，中平测量以相邻水准点为一个测段，从一个水准点出发，按等外水准测量要求逐个测量中桩的地面高程，附和至下一个水准点，作业中应注意：为提高作业效率，一观测站可以有若干个前视，并采用视线高方法进行计算，故记录时注意分清后视，前视和间视。
各桩号的高程以桩的地面高程为准，不能测桩顶。
注意水准点的闭合或附合，以及其限差要求，以确保水准测量无差错。
3，纵断面的绘制以里程桩为横坐标，比例尺为1:1000，以高程为纵坐标，比例尺为1;100,在毫米方格纸上绘出纵断面图。
一、工程概况项目名称：XX道路工程项目地点：XX市XX区施工单位：XX建设集团有限公司监理单位：XX工程建设监理有限公司设计单位：XX工程设计研究院二、测量放线工作概述1. 测量放线依据本次道路工程施工放线测量依据《道路工程施工及验收规范》（GB 50209-2010）、《城市道路设计规范》（CJJ 37-2012）以及设计图纸等资料进行。
2. 测量放线内容（1）中线测量：对道路中线进行测量，确保中线位置准确无误。
（2）边线测量：对道路两侧的边线进行测量，确保边线位置符合设计要求。
（3）高程测量：对道路中心线及两侧边线的高程进行测量，确保高程符合设计要求。
（4）平面控制测量：对道路平面控制点进行测量，确保控制点位置准确。
（5）垂直控制测量：对道路垂直控制点进行测量，确保控制点位置准确。
3. 测量放线方法（1）中线测量：采用全站仪进行测量，测量精度为±1mm。
（2）边线测量：采用全站仪进行测量，测量精度为±1mm。
（3）高程测量：采用水准仪进行测量，测量精度为±1mm。
（4）平面控制测量：采用全站仪进行测量，测量精度为±1mm。
（5）垂直控制测量：采用全站仪进行测量，测量精度为±1mm。
三、测量放线过程1. 施工单位组织测量人员进行现场踏勘，了解施工现场情况。
2. 测量人员按照设计图纸，对道路中线、边线、高程等要素进行测量放样。
3. 对测量放样结果进行复核，确保放样准确无误。
4. 测量放样完成后，进行测量记录，包括测量时间、测量人员、测量设备、测量数据等。
5. 将测量记录报送监理单位审核。
6. 监理单位对测量记录进行审核，确认无误后，签认放样结果。
四、测量放线结果1. 道路中线位置准确，偏差±1mm。
2. 道路边线位置准确，偏差±1mm。
3. 道路高程符合设计要求，偏差±1mm。
4. 平面控制点位置准确，偏差±1mm。
中级测量员理论试卷 The document was prepared on January 2, 2021职业技能鉴定国家题库 工程测量员中级理论知识试卷(001) 注 意 事 项 1、考试时间：120分钟。
2、本试卷依据《工程测量员》国家职业标准（6-01-02-04）命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题分，满分80分。
)1.地面点到（ ）的铅垂距离，称为该点的相对高程。
A 、地面观测点B 、似大地水准面C 、大地水准面D 、假定水准面2.在水准测量中，若后视点A 的读数大，前视点B 的读数小，则有( )。
A 、A 点比B 点低B 、A 点比B 点高C 、A 点与B 点可能同高D 、A 、B 点的高低取决于仪器高度 3.水准测量时，前后视距离相等可消除（ ） 误差。
A 、视准轴与水准管轴不平行误差B 、读数误差C 、圆水准管气泡居中误差D 、水准尺倾斜误差点的高斯坐标为=A x 112240m ，=A y 19343800m ，则A 点所在6°带的带号及中央子午线的经度分别为( )。
A 、11带，66B 、11带，63C 、19带，117D 、19带，1115.进行水准仪i 角检验时，A ，B 两点相距80m ，将水准仪安置在A ，B 两点中间，测得高差=AB h 0.125m ，将水准仪安置在距离B 点2~3m 的地方，测得的高差为='AB h ＝0.186m ，则水准仪的i 角为( )。
A、157″B、-157″C、″D、–″6.自动安平水准仪，( )。
A、既没有圆水准器也没有管水准器B、没有圆水准器C、既有圆水准器也有管水准器D、没有管水准器7.产生视差的原因是( )。
道路中线测量方法：
道路中线测量的方法主要有以下两种：
交点法：该方法基于交点和转点的位置来计算路线中线的坐标。
首先需要确定起点、终点以及需要测量的交点和转点，然后使用全站仪或GPS等测量工具进行测量。
在测量过程中，需要记录每个点的坐标，并使用计算机软件进行数据整理和分析。
通过分析测量数据，可以确定中线的位置和走向，以及中线上的重要元素如圆曲线、缓和曲线等的位置和参数。
积木法：该方法基于道路的宽度和长度来计算中线的坐标。
首先需要确定道路的起点和终点，然后根据道路的宽度和长度，将道路划分为若干个小的路段，每个路段可以看作是一个“积木”。
使用全站仪或GPS等测量工具，可以测量每个“积木”的长度和宽度，以及“积木”之间的角度。
通过分析测量数据，可以确定中线的位置和走向，以及中线上的重要元素如圆曲线、缓和曲线等的位置和参数。

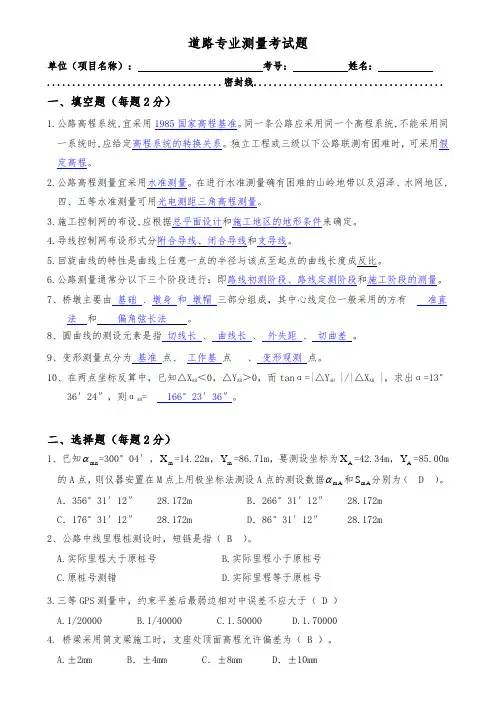

道路专业测量考试题单位（项目名称）： 考号： 姓名： ...................................密封线......................................一、填空题（每题2分）1.公路高程系统,宜采用1985国家高程基准。
