第12章 触发器

111第12章 集成触发器教学重点：1．掌握基本RS 触发器的电路组成、工作原理。

2．掌握同步RS 触发器的电路组成、工作原理。

3．掌握主从RS 触发器、JK 触发器、D 触发器、T 触发器的逻辑功能。

教学难点：1．基本RS 触发器的工作原理。

2．空翻现象出现的原因。

3．主从触发器的工作原理分析。

4．触发器的应用。

学时分配：12.1 集成触发器的基本形式触发器是一种具有记忆功能并且其状态能在触发脉冲作用下迅速翻转的逻辑电路。

基本RS 触发器是各种触发器的基础。

12.1.1 基本RS 触发器一、电路组成将两个集成与非门的输出端和输入端交叉反馈相接，就组成了基本RS 触发器。

1．电路组成基本RS 触发器如图12.1.1(a )所示。

图12.1.1 基本RS 触发器112两个与非门G 1、G 2；两个输入端D D S R 、；两个输出端Q 、Q ，逻辑状态是互补的。

2．工作原理动画 基本RS 触发器 Q 端的状态为触发器的状态。

工作状态：10==Q Q ，时触发器处于“0”态(稳定状态)；01==Q Q ，时触发器处于“1”态(稳定状态)。

二、逻辑功能1．逻辑符号基本RS 触发器的逻辑符号参见图11.1.1(b )。

2．逻辑功能基本RS 触发器的逻辑功能如下： 当10D D ==S R ，时，则)(10==Q Q ； 当01D D ==S R ，时，则)(01==Q Q ； 当11D D ==S R ，时， 则Q 不变(Q 不变)；当00D D ==S R ，时，则Q 不定(Q 不定)；这是不允许的。

3．真值表表12.1.1给出了基本RS 触发器真值表表12.1.1 基本RS 触发器真值表D R ——置0端、D S ——置1端，均由负脉冲触发，符号R D 、S D上加了非号，表示低电平有效。

4．概念触发器的翻转：触发器状态在外加信号作用下状态转换的过程。

触发脉冲：能使触发器发生翻转的外加信号。

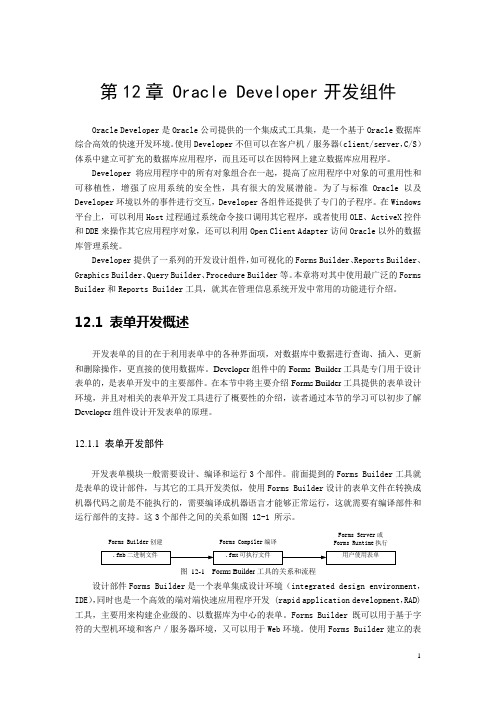

第12章 Oracle Developer 开发组件 Oracle Developer 是Oracle 公司提供的一个集成式工具集，是一个基于Oracle 数据库综合高效的快速开发环境。

使用Developer 不但可以在客户机／服务器（client/server ，C/S ）体系中建立可扩充的数据库应用程序，而且还可以在因特网上建立数据库应用程序。

Developer 将应用程序中的所有对象组合在一起，提高了应用程序中对象的可重用性和可移植性，增强了应用系统的安全性，具有很大的发展潜能。

为了与标准Oracle 以及Developer 环境以外的事件进行交互，Developer 各组件还提供了专门的子程序。

在Windows 平台上，可以利用Host 过程通过系统命令接口调用其它程序，或者使用OLE 、ActiveX 控件和DDE 来操作其它应用程序对象，还可以利用Open Client Adapter 访问Oracle 以外的数据库管理系统。

Developer 提供了一系列的开发设计组件，如可视化的Forms Builder 、Reports Builder 、Graphics Builder 、Query Builder 、Procedure Builder 等。

本章将对其中使用最广泛的Forms Builder 和Reports Builder 工具，就其在管理信息系统开发中常用的功能进行介绍。

12.1 表单开发概述开发表单的目的在于利用表单中的各种界面项，对数据库中数据进行查询、插入、更新和删除操作，更直接的使用数据库。

Developer 组件中的Forms Builder 工具是专门用于设计表单的，是表单开发中的主要部件。

在本节中将主要介绍Forms Builder 工具提供的表单设计环境，并且对相关的表单开发工具进行了概要性的介绍，读者通过本节的学习可以初步了解Developer 组件设计开发表单的原理。

第12章习题解答12-1 已知由与非门组成的基本RS触发器和输入端D R、D S的波形如题图12-1所示，试对应地画出Q 和Q的波形，并说明状态“不定”的含义。

题图12-1解：12.2 已知可控RS触发器CP、R和S的波形如题图12-2所示，试画出输出Q的波形。

设初始状态分别为0和1两种情况。

题图12-2解：12-3 在主从结构的JK触发器中，已知CP、J、K的波形如题图12-3所示，试画出Q端的波形。

设初始状态Q=0。

题图12-3解：12-4 维持阻塞型D触发器的输入D和时钟脉冲CP的波形如题图12-4所示，试画出Q端的波形。

设初始状态Q = 0。

题图12-4解：12-5 在T触发器中，已知T和CP的波形如题图12.5所示，试画出Q端的波形。

设初始状态Q= 0。

题图12-5解：12-6 写出题图12-6所示电路的逻辑关系式，说明其逻辑功能。

题图12-6解：逻辑关系为：Q D AQ BQ==+所以其功能为JK触发器。

12-7 如题图12-7所示的电路和波形，试画出D端和Q端的波形。

设初始状态Q= 0。

题图12-7解：12-8 将主从型JK触发器转换为T'触发器有几种方案？画出外部连线图。

解：12-9 电路如题图12-9所示。

画出Q0端和Q1端在六个时钟脉冲CP作用下的波形。

设初态Q1=Q0= 0。

题图12-9解：12-10 用题图12.10(a)所给器件构成电路，并在示波器上观察到如图12.10（b）所示波形。

试问电路是如何连接的？请画出逻辑电路图。

(a) (b)题图12-10解：12-11 已知如题图12.11(a)所示电路的各输入端信号如题图12-11(b)所示。

试画出触发器输出端Q0和Q1的波形。

设触发器的初态均为0。

(a) (b)题图12-11解：12-12 已知电路和时钟脉冲CP及输入端A的波形如题图12-12所示，试画出输出端Q、1Q的波形。

假定各触发器初态为1。

(a ) (b )题图12-12解：12-13 已知题图12-13(a )所示电路中输入A 及CP 的波形如题图12-13(b )所示。

[复习提问]1．与非门的逻辑功能。

2．逻辑门电路和特点。

[新课导入]前面的课程中，我们学习了基本门电路，基本门电路的简单组成组合逻辑电路。

组合逻辑电路的工作特点是输出状态直接受输入信号控制。

输入信号消失了，相应的输出信号也就消失了。

因此，没有记忆功能。

而利用集成门电路也可以组成具有记忆功能的触发器，其电路的输出不仅与输入有关，还与电路原来状态有关。

当输入信号消失后，输出仍保持原来状态不变。

能记忆前一时刻的状态。

因此，人们称之具有记忆功能，这是集成触发器的工作特点。

[新授内容]§12.1集成触发器的基本形式一、什么叫触发器及其状态是指一种具有两种稳定状态的电路。

可分别代表寄存二进制1或0。

当外加触发信号时，触发器能从一种稳态翻转到另一种稳态，即它能按逻辑功能在1、0两数码之间变化。

二、基本RS触发器1．电路组成：将G1的输出耦合到G2的输入，而将G2的输出耦合到G1输入的两个与非门。

将两个与非门交叉耦合。

2．逻辑功能：R 、S 的不同状态组合。

Q n+1的状态。

置0端，复位端。

R 端为0，S 端1时，Q =1而Q=0故叫复位端。

记忆功能：G2输出低电平耦合到G1的输入端，即使端信号撤除，G1输出端仍维持在高电平上，从而实现了记忆功能。

置位端，置1端S触发器Q 端的状态为触发器的状态。

Q 和Q 的关系始终是互补的：当D R =D S =0时，Q=Q =1，撤除D R 、D S 信号后，两个与非门的输出端状态不能肯定。

故这种情况是不能使用的。

翻转：是指在外信号作用下触发器的状态转换的过程。

（1）触发脉冲：外加信号：D R 、D S（2） 正、负触发脉冲及其表示：有无小圆圈。

三、同步RS 触发器 1．组成：（1）时钟脉冲CP 的作用。

主控脉冲（2）G3、G4的作用。

2．钟控同步触发器的工作原理 （1）CP=0时——维持原状 （2）CP=1，R 、S 决定Q 、Q3．逻辑符号：注意：（1）R 、S 无小圆圈、说明是正脉冲触发（CP 上升沿）触发有效。

第十二章 触发器习题及答案一、填空题1、 触发器有_____个稳态，存储8位二进制信息要______个触发器。

2、 一个基本RS 触发器在正常工作时，它的约束条件是R + S =1，则它不允许输入S =____且R =____的信号。

3、 触发发有两个互补的输出端Q 、Q ，定义触发器的1状态为Q=___________，0状态为_________可见，触发器的状态指的是______端的状态。

4、 一个基本RS 触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是___________。

5、 在一个CP 脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的__________ ，触发方式为__________式或_____________的触发器不会出现这种现象。

6、 触发器是一种由门电路构成并具有两个稳定状态的电路，两个稳定状态分别用来表示和寄存二进制数码______和______。

7、按逻辑功能不同可分为_______触发器______触发器______触发器_____触发器和_____触发器等。

8、按电路结构不同，可分为______触发器，________触发器，________触发器，________触发器等。

9、描述触发器功能的方法有：__________、____________、__________、______________和________________。

10、电路在没有外加信息触发时保持某一状态不变，而这种状态叫____________。

11、防止空翻的触发器结构有_________________________。

12、触发器的基本性质有_____________________________________________。

13、从结构上看，时钟同步R-S 触发器是在R-S 触发器的基础上增加了____________构成的。

14、比结构上看主从结构的触发器是由主触发器和___________组成。
