钢筋问题积累笔记

钢筋基础班五大流程：新建工程—新建楼层—新建轴网—绘图输入—汇总查量三步曲：定义—新建—绘图一：新建工程知识点：1、钢筋的计算规则（03G还是11G）2、抗震等级二：新建楼层知识点：1、插入、删除楼层注意：选择首层插入的是地上部分，选择基础层插入地下室 2、标高注意：采用结构标高基础层：基础底面至上一层结构地面。

3、混凝土标号、保护层（复制到其他楼层）4、连接形式、定尺长度计算设置—搭接设置中调整连接形式:下拉框中选择定尺长度：d≤12,12000mmd＞12,8000mm三：新建轴网定义—新建—绘图切换至绘图输入界面知识点：上下开间、左右进深注意：单位是mm，使用总轴距符合检查。

小技巧：修改轴号、修改轴距、修改轴号位置辅助轴线：平行辅轴（象限原则）圆心起点终点辅轴四：绘图输入：钢筋级别—软件代号HPB300—AHRB335—BHRB400—C各种不同结构绘图的顺序框架结构：柱—梁—板—基础—其他剪力墙结构剪力墙—墙柱—墙梁—板—基础—其他砖混结构砌块墙—构造柱—圈梁—板—基础—其他柱（点式构建）：定义—新建—绘图知识点：定义—界面尺寸、钢筋信息注意：所有的柱子都是居中的。

绘制—点画查改标注（偏心柱）小技巧：镜像（拉框选着—右键—选取第一个点—选取第二个点—否） Shift+Z（显示/隐藏柱的名称）Z（显示/隐藏柱）对量:先汇总计算（F9）查看钢筋量—框选范围编辑钢筋—钢筋三维（查看的是详细的计算式）注意：修改过钢筋的信息后要重新汇总计算梁(线式构建)：定义—新建—绘图知识点：定义—同柱（定义中输入的是集中标注）绘制：直线画法三点画弧注意：跨首--跨尾轴线交点—轴线交点小技巧：偏心梁：对齐分段梁：合并粉色：没有进行原位标注的梁黄色：正在进行原位标注的当前跨绿色：已经完成原位标注的梁红色：出现错误的梁原位标注：照抄小技巧：屏幕旋转应用到同名梁次梁加筋、吊筋—自动生成吊筋，输入根数，左键框选范围，右键确定。

钢筋平法中所遇问题的整理有关平法中所遇问题的整理一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。

答：1/2竖向分布钢筋间距。

二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。

三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足 0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。

四、在03G101-1第38页和第44页的“柱变截面下柱钢筋封顶，上柱钢筋从新插筋”的构造大样图中，关于下柱钢筋封顶锚固的问题：1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。

五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

六、1、剪力墙暗梁配筋构造见图集第51页。

但该页图主要说的是连梁的构造，暗梁只有一个截面图。

因此带来了下面的一系列问题。

2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。

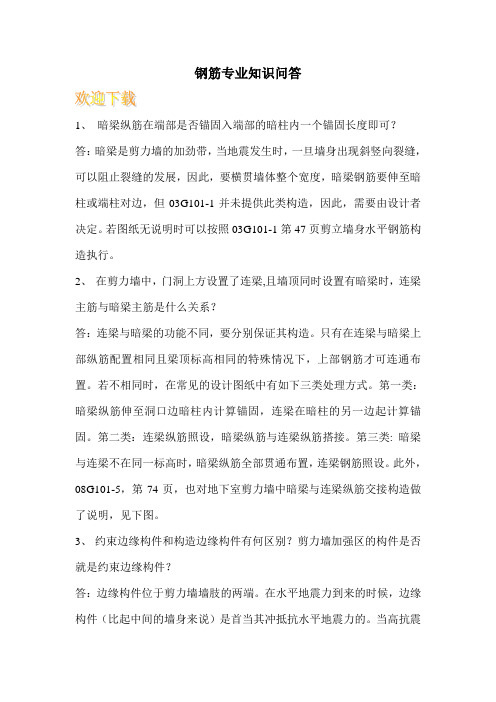

钢筋专业知识问答
1、暗梁纵筋在端部是否锚固入端部的暗柱内一个锚固长度即可？
答：暗梁是剪力墙的加劲带，当地震发生时，一旦墙身出现斜竖向裂缝，可以阻止裂缝的发展，因此，要横贯墙体整个宽度，暗梁钢筋要伸至暗柱或端柱对边，但03G101-1并未提供此类构造，因此，需要由设计者决定。

若图纸无说明时可以按照03G101-1第47页剪立墙身水平钢筋构造执行。

2、在剪力墙中，门洞上方设置了连梁,且墙顶同时设置有暗梁时，连梁主筋与暗梁主筋是什么关系？
答：连梁与暗梁的功能不同，要分别保证其构造。

只有在连梁与暗梁上部纵筋配置相同且梁顶标高相同的特殊情况下，上部钢筋才可连通布置。

若不相同时，在常见的设计图纸中有如下三类处理方式。

第一类：暗梁纵筋伸至洞口边暗柱内计算锚固，连梁在暗柱的另一边起计算锚固。

第二类：连梁纵筋照设，暗梁纵筋与连梁纵筋搭接。

第三类: 暗梁与连梁不在同一标高时，暗梁纵筋全部贯通布置，连梁钢筋照设。

此外，08G101-5，第74页，也对地下室剪力墙中暗梁与连梁纵筋交接构造做了说明，见下图。

3、约束边缘构件和构造边缘构件有何区别？剪力墙加强区的构件是否就是约束边缘构件？
答：边缘构件位于剪力墙墙肢的两端。

在水平地震力到来的时候，边缘构件（比起中间的墙身来说）是首当其冲抵抗水平地震力的。

当高抗震。

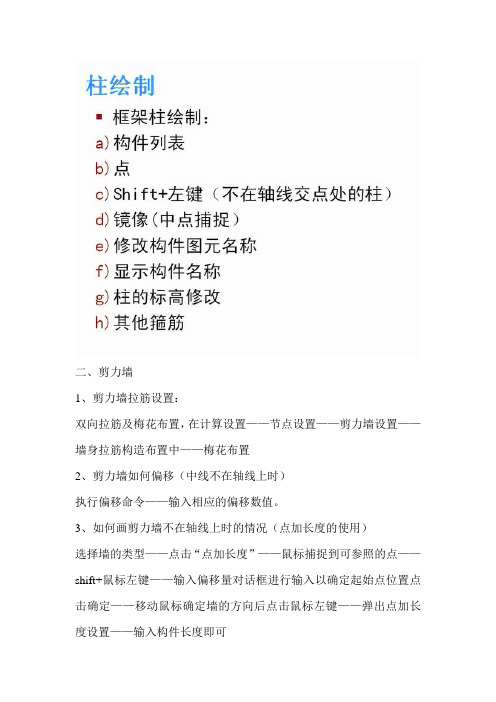

二、剪力墙1、剪力墙拉筋设置：双向拉筋及梅花布置，在计算设置——节点设置——剪力墙设置——墙身拉筋构造布置中——梅花布置2、剪力墙如何偏移（中线不在轴线上时）执行偏移命令——输入相应的偏移数值。

3、如何画剪力墙不在轴线上时的情况（点加长度的使用）选择墙的类型——点击“点加长度”——鼠标捕捉到可参照的点——shift+鼠标左键——输入偏移量对话框进行输入以确定起始点位置点击确定——移动鼠标确定墙的方向后点击鼠标左键——弹出点加长度设置——输入构件长度即可4、弧形墙利用弧线画法设置，在墙构件设置同直行墙，只是绘制时选择弧形绘制。

5、剪力墙遇到门窗洞口时不断开画通墙，最后才画门窗还有连梁等。

6、属性编辑器中蓝色字体为公有属性，黑色字体为特有属性。

在绘图区选中某一构件后对蓝色字体部分进行修改会改变所有同名称的构件属性。

三、端柱1、端柱设置好后，方向的变化执行“旋转点”、“镜像”命令；也可执行“调整柱端头”命令进行调整。

（端柱也可通过热键f3来控制端柱的左右方向；shft+f3可控制柱端头的上下方向）2、其他箍筋的设置：当施工图和我们软件所给的构件箍筋又不一至的时候在属性编辑器中点击“其他箍筋”输入箍筋的相对性的数值和参数。

其中“其他箍筋”不单单包括箍筋还包括其他钢筋模式如下图（在钢筋符号里面选择）四、梁1、如何将梁靠某一边对齐点击编辑工具栏中的“对齐”——单图元对齐——左键点击对齐的图元线——左键点击梁构件要对齐的边线完成对齐——点击右键推出2、悬挑梁的处理（shift+左键）鼠标捕捉到偏移参照点——shift+左键弹出输入偏移两对话框输入相对应的数值即可确定悬挑顶点位置。

板中负筋如何定位置处理而不是满墙。

3左边和右边的区分：站在绘制构件的起点，俯视轴线分左右。

4、原位标注中第一排、第二排支座钢筋分别指上部原位标注第一排指顶层，第二排指下面那层底部原位标注第一排指上面那一排，而第二排指最顶层钢筋。

1、跨板受力筋处理新建板受力筋——新建跨板受力筋——输入左右数值即可——绘图——单板——垂直（或水平）——选择要布置的图元左键选择右键点击确定即可。

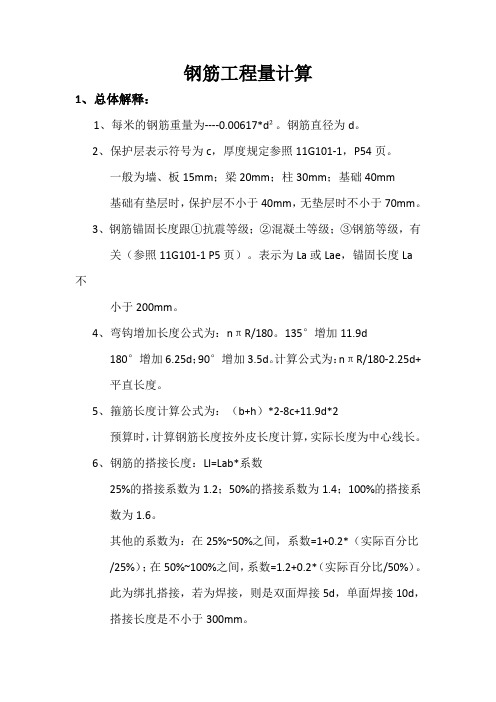

钢筋工程量计算1、总体解释：1、每米的钢筋重量为----0.00617*d²。

钢筋直径为d。

2、保护层表示符号为c，厚度规定参照11G101-1，P54页。

一般为墙、板15mm；梁20mm；柱30mm；基础40mm基础有垫层时，保护层不小于40mm，无垫层时不小于70mm。

3、钢筋锚固长度跟①抗震等级；②混凝土等级；③钢筋等级，有关（参照11G101-1 P5页）。

表示为La或Lae，锚固长度La不小于200mm。

4、弯钩增加长度公式为：nπR/180。

135°增加11.9d180°增加6.25d；90°增加3.5d。

计算公式为：nπR/180-2.25d+平直长度。

5、箍筋长度计算公式为：（b+h）*2-8c+11.9d*2预算时，计算钢筋长度按外皮长度计算，实际长度为中心线长。

6、钢筋的搭接长度：Ll=Lab*系数25%的搭接系数为1.2；50%的搭接系数为1.4；100%的搭接系数为1.6。

其他的系数为：在25%~50%之间，系数=1+0.2*（实际百分比/25%）；在50%~100%之间，系数=1.2+0.2*（实际百分比/50%）。

此为绑扎搭接，若为焊接，则是双面焊接5d，单面焊接10d，搭接长度是不小于300mm。

7、已知布筋范围求根数：①两端均布置时，A+1②一端布置时， A③两端均不布时，A-1A=（长度-起步距离）/间距 向上取整 Ceil8、板下部钢筋表示为B ，方向为向上、向左；上部钢筋表示为T ， 方向为向下、向右。

下部钢筋伸入支座长度为Max （b/2,5d ），b 为支座宽计算根数时：有支座一侧减去起步距离50，无钢筋一侧减去构 件保护层的厚度。

9、一般情况下，一级钢筋需加弯钩，分布筋未标明时不加。

以下 三种情况下不加弯钩：①受压钢筋；②板的分布筋（图纸有说 明时需要加）；③已设置小于15d 的直钩时。

弯钩长度为6.25d 。

10、放射筋长度=（Lx 、Ly 、La ）取最大Max （Lx 、Ly 、La ）++板厚-2c 。

在建筑工程中，钢筋是混凝土结构的重要组成部分，承担着承受和传递结构应力的关键作用。

因此，钢筋工程的施工质量直接关系到整个工程的安全和耐久性。

但在实际的施工过程中，常常会出现一些钢筋施工质量问题，这些问题如果不及时发现和处理，将对工程的安全性和耐久性产生重大影响。

本文将对工程施工中常见的钢筋问题进行分析，并探讨相应的质量控制措施。

一、钢筋施工中的常见问题1. 钢筋材料问题在施工过程中，可能会出现钢筋材料不符合规范要求的情况，如钢筋直径、强度等物理性能不达标，或者钢筋表面存在裂纹、锈蚀等缺陷。

这些问题会导致钢筋的承载能力下降，从而影响整个结构的安全性。

2. 钢筋安装问题钢筋安装过程中，可能会出现钢筋定位不准确、钢筋间距不符合设计要求、钢筋搭接长度不足等问题。

这些问题会导致结构受力不均匀，降低结构的承载能力和稳定性。

3. 钢筋焊接问题在钢筋焊接过程中，可能会出现焊接质量不达标的情况，如焊缝长度不足、焊缝宽度不均匀、焊缝存在气孔、夹渣等缺陷。

这些问题会影响钢筋的连接性能，降低结构的整体受力能力。

4. 钢筋保护层问题在混凝土浇筑过程中，可能会出现钢筋保护层厚度不足或混凝土振捣不密实等问题。

这些问题会导致钢筋暴露在恶劣环境中，加速钢筋的锈蚀，降低结构的耐久性。

二、钢筋施工质量控制措施1. 严格把控钢筋材料质量在施工前，应加强对钢筋材料的检查和验收，确保钢筋材料的物理性能、规格和数量符合设计要求。

对于不合格的钢筋材料，应坚决杜绝使用，确保工程质量。

2. 加强钢筋安装过程控制在钢筋安装过程中，应严格按照设计图纸和规范要求进行施工。

加强对钢筋定位、间距、搭接长度等方面的检查，确保钢筋安装质量。

3. 提高钢筋焊接质量加强对焊工的技能培训和考核，确保焊工具备相应的操作技能。

在焊接过程中，严格控制焊缝长度、宽度、饱满度等指标，对焊接质量进行实时检查，确保焊接质量符合规范要求。

4. 保证钢筋保护层厚度在混凝土浇筑过程中，加强对钢筋保护层的控制，确保钢筋保护层厚度符合设计要求。

7号楼钢筋自检问题
主要问题
1.部分梁缺少支座筋
2.个别梁缺少底筋
3.多处钢柱节点部位核心箍未整体连接
4.多处钢梁钢柱部位底筋未焊接且锚固长度不足
5.个别收头柱未弯锚
6.高低标号拦截网未设置
7.个别梁腰筋以小代大，部分起步间距过大，间距过大超过150%～200%，部分搭接超长
8.个别部位主次梁，次梁未锚入主梁内
9.部分梁箍筋未135度弯锚
10.部分悬挑梁缺少箍筋，部分缺失内箍筋且无拉钩替代，部分上反梁部无拉钩，箍筋间距过大不均匀，跳绑漏绑严重
11.柱帽钢筋135度弯钩存在烧断现象，部分凸窗构件铆筋被钢筋绑扎时掰弯出来未恢复。

12.多处钢柱节点钢筋未焊接完成
次要问题
1.多处梁底、板面垃圾未清理干净（扎丝、水瓶、锯末灰、水泥块、钢管等垃圾）
2.多处梁底筋未绑扎
3.多处梁两侧保护层不均匀，个别梁侧没有保护层。

钢筋工程图集学习笔记第1章梁1.1 梁构造特征提要梁是承受弯矩和剪力的构件，特殊情况下亦承受扭矩。

通常在梁中同时存在弯矩和剪力，并各按其自身规律沿梁身分布。

〔搞清各种力的分布规律〕在以支承与被支承为典型特征的“根底→柱→梁→板〞构件链中，梁位于中间环节，即梁被柱支承且梁支承板；当有主次梁时，主梁被柱支承且其本身支承次梁，主次梁共同支承板。

支承与被支承关系，决定了两构件连接节点的归属：支承者为节点主体，被支承者为节点客体。

例如：〔搞清楚足强度锚固、非足强度锚固、刚性连接和半刚性连接〕〔1〕在梁柱节点，柱为节点主体，梁为节点客体，梁客体与主体刚性连接，梁端部受拉纵筋应足强度在柱内锚固；多跨梁中间支座的受拉纵筋，那么贯穿柱支座或足强度在柱内锚固。

〔2〕在主次梁节点，主梁为节点主体，次梁为节点客体，次梁客体端部与主体半刚性连接，次梁端部纵筋可非足强度锚入主梁；多跨次梁中间支座的受拉纵筋，那么贯穿主梁支座。

〔3〕在梁板节点，梁为节点主体，板为节点客体，板客体端部与主体半刚性连接，板端部纵筋可非足强度锚入梁；多跨板中间支座的受拉纵筋，那么贯穿梁支座。

框架梁端部受拉纵筋在框架柱内的刚性锚固方式，主要为直线锚固和弯钩锚固两种，每种方式均有相应的锚固条件。

非框架梁支座下部通常受压，确定下部纵筋的锚固长度应分两种不同情况：〔1〕梁配筋计算时未考虑受压钢筋的抗压强度〔单筋计算方式〕，此时非框架梁支座下部纵筋锚固长度通常取12d〔d为纵筋直径〕；〔2〕梁配筋计算时已考虑受压钢筋的抗压强度〔双筋计算方式〕，此时受压纵筋的锚固长度可取受拉锚固长度的0.7倍。

两种情况的前一种比拟多见，故当设计未特别注明时那么指未考虑受压钢筋抗压强度的情况。

抗震框架梁端上部与下部纵筋均为受拉纵筋；非抗震框架梁端上部纵筋为受拉纵筋，其下部纵筋通常也按受拉纵筋要求锚固。

无论结构抗震与否，非框架梁通常不考虑抗震。

根据支承与被支承关系确定节点主体与节点客体后，将出现宽主体节点、宽客体节点、等宽度节点三种形式。

钢筋施工50个问答解疑第一节1.独立基础底部钢筋网，哪个方向的钢筋在下层那个方向的钢筋在上层答：独立基础钢筋长向筋在下面，短向筋在上面。

2.独立基础在什么情况下会出现顶部钢筋网哪个方向的钢筋在下层那个方向的钢筋在上层答：一般是双柱型独立基础或者是杯口独立基础时，有上部钢筋，受力钢筋在下，分布钢筋在上。

3、起步筋距离基础边尺寸是怎样确定的答：是75mm和S/2(半个间距)比较，哪个小取哪个。

4、计算根数时候“取整”一般有几种选择方式分别是什么通常选择哪种方式答：计算根数取整时一般有“三种”注写方式，分别是：向上取证、向下取整、四舍五入，一般选择向上取整5、DJJ、DJP、BJJ、BJP分别表示什么意思答：DJJ表示阶形截面普通独立基础，DJP坡形截面普通独立基础，BJJ阶形截面杯口独立基础，BJP坡形截面杯口独立基础。

第二节1、什么是复合箍筋什么是非复合箍筋答：复合箍是两个及以上的箍筋组合为一组的，只有一个箍筋的就是非符合箍。

2.柱子基础根部的箍筋是用复合箍筋还是非复合箍筋答：柱子基础根部因只起固定纵筋的作用，一般非符合箍就可以。

3、柱子纵筋拐头a值是怎样判断的答：是通过一个表来判断的。

也就是插筋埋入基础的高度和锚固长度的比较来判断，见下表。

4、柱子纵筋不能在一个截面搭接，焊接连接情况下错开长度是多少绑扎连接情况下错开长度是多少答：焊接情况下错开长度是35d和500比较取大。

绑扎情况下是0.3Lae（0.3的搭接长度）5、柱子纵筋与基础相邻层非连接区是多少首层的非连接区是多少焊接和绑扎连接有区别吗答：与基础邻层的非连接区是1/3净高，首层也是1/3净高，焊接和绑扎没有区别。

6、如果一根柱子遇到一根屋面框架梁，梁高为1200，柱子纵筋的锚固长度是850，这时候柱子的纵筋是伸到梁顶—保护层还是满足锚固长度就可以了答：因为柱子是梁的支座，所以必须伸到梁顶-保护层。

7、为什么箍筋的弯钩长度是11.9d答：10d+1.9d，10d是箍筋弯钩的直段长度，抗震结构是10d（非抗震为5d），1.9d是135度角弯钩的延伸尺寸。
