激光二极管与单模光纤的耦合效率研究

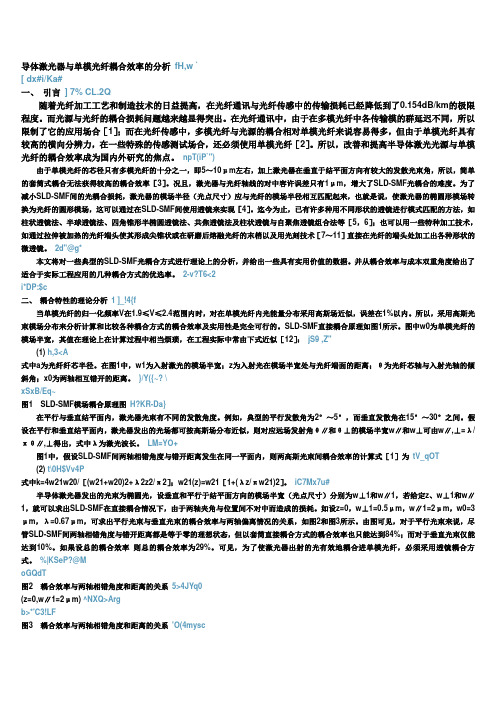

导体激光器与单模光纤耦合效率的分析fH,w `[ dx#i/Ka#一、引言] 7% CL.2Q随着光纤加工工艺和制造技术的日益提高，在光纤通讯与光纤传感中的传输损耗已经降低到了0.154dB/km的极限程度。

而光源与光纤的耦合损耗问题越来越显得突出。

在光纤通讯中，由于在多模光纤中各传输模的群延迟不同，所以限制了它的应用场合［1］；而在光纤传感中，多模光纤与光源的耦合相对单模光纤来说容易得多，但由于单模光纤具有较高的横向分辨力，在一些特殊的传感测试场合，还必须使用单模光纤［2］。

所以，改善和提高半导体激光光源与单模光纤的耦合效率成为国内外研究的焦点。

npT(iP`")由于单模光纤的芯径只有多模光纤的十分之一，即5～10μm左右，加上激光器在垂直于结平面方向有较大的发散光束角，所以，简单的套筒式耦合无法获得较高的耦合效率［3］。

况且，激光器与光纤轴线的对中容许误差只有1μm，增大了SLD-SMF光耦合的难度。

为了减小SLD-SMF间的光耦合损耗，激光器的模场半径（光点尺寸）应与光纤的模场半径相互匹配起来，也就是说，使激光器的椭圆形模场转换为光纤的圆形模场，这可以通过在SLD-SMF间使用透镜来实现［4］。

迄今为止，已有许多种用不同形状的透镜进行模式匹配的方法，如柱状透镜法、半球透镜法、四角锥形半椭圆透镜法、共焦透镜法及柱状透镜与自聚焦透镜组合法等［5，6］；也可以用一些特种加工技术，如通过拉伸被加热的光纤端头使其形成尖锥状或在研磨后熔融光纤的末梢以及用光刻技术［7～11］直接在光纤的端头处加工出各种形状的微透镜。

2d"@g*本文将对一些典型的SLD-SMF光耦合方式进行理论上的分析，并给出一些具有实用价值的数据。

并从耦合效率与成本双重角度给出了适合于实际工程应用的几种耦合方式的优选率。

2-v?T6<2i*DP:$c二、耦合特性的理论分析1 ]_!4{f当单模光纤的归一化频率V在1.9≤V≤2.4范围内时，对在单模光纤内光能量分布采用高斯场近似，误差在1%以内。

光通信实验报告实验一：测量光纤耦合效率【实验简介】：光线主要用于通信、光纤传感、图像传送以及光能传递等方面。

由于光纤制造技术的不断进步，光线内部的损耗越来越小，因此在实际应用中提高光源与光纤之间的耦合效率是提高系统传输效率的重要技术之一。

【实验目的】：1.了解光纤特性，种类2.掌握光纤耦合的基本技巧及提高耦合效率的手段3.熟悉常用的耦合方法【实验装置示意图】：【实验数据】：光纤输出光功率：0.78mW光纤输入光功率：1.9mW耦合效率为：0.78/1.9*100%=41.1%【实验思考总结】耦合时，因为起始的光强较弱，用探测器检测效果不明显。

可以先用目测法，观察输出光斑的亮度。

等到达到一定的亮度之后，在接入探测器，观察示数。

调节时，首先调节高度，然后调节俯仰角，最后在调节左右对准度与旋转方向。

实验二：测量光纤损耗【实验目的】：通过测量单模光纤的衰减值，了解测量光纤损耗的常用方法：插入法（实际测量中很多器件的插损、损耗都使用这种方法）。

【实验原理】：光源发出的光通过光的注入系统输入到短光纤中，并通过光纤活动连接器与光功率计接通。

首先测量短光纤的输出功率P1，然后通过光纤连接器接入被测光纤，测量长光纤的输出功率P2，则光纤的总损耗为被测光纤的长度为L，则光纤的损耗系数为【实验装置示意图】：【实验数据】：光纤长度L：6km波长为1310nm的数据电流（mA）22.5 17.0 7.3P1(dBm) -7.1 -9.9 -13.2 P2(dBm) -9.2 -12.8 -15.5 损耗A（dB） 2.1 2.9 2.5 损耗系数0.44 0.41 0.383 （dB/km）波长为1550nm的数据电流（mA）25.4 16.2 13.6 P1(dBm) -6.9 -10.0 -11.1 P2(dBm) -8.7 -11.9 -12.9 损耗A（dB） 1.8 1.9 1.8 损耗系数0.30 0.32 0.30 （dB/km）实验三：测量光纤的数值孔径【实验简介】：光纤的数值孔径大小与纤芯折射率、纤芯-包层相对折射率差有关。

半导体激光器件中的光纤耦合与光纤通信研究光纤通信是现代通信领域中一种重要的传输方式，其通过利用光纤作为传输介质来传送光信号，具有高速率、大带宽、低失真等优点，被广泛应用于通信领域。

而光纤耦合作为光纤通信中不可缺少的关键技术之一，对于实现高效的传输起着重要作用。

本文将重点研究半导体激光器件中的光纤耦合与光纤通信相关的研究内容。

首先，半导体激光器件是光纤通信系统中产生光信号的重要部件之一。

半导体激光器件是一种通过电流注入来激发半导体材料中的电子与空穴复合产生光子的器件。

在光纤通信系统中，通常采用半导体激光器件作为光源，将电信号转换为光信号进行传输。

半导体激光器件的性能对于光纤通信系统的传输质量和距离有着重要影响。

因此，研究如何提高半导体激光器件的耦合效率和输出功率，对于光纤通信系统的性能优化具有重要意义。

在半导体激光器件的光纤耦合中，主要存在两种方式，即端面耦合和侧面耦合。

端面耦合指的是将半导体激光器件的端面与光纤的端面直接耦合，而侧面耦合则是通过光纤的侧面与半导体激光器件的侧面实现耦合。

两种耦合方式各有优劣，选择何种方式进行光纤耦合需要根据具体的应用需求和性能要求来确定。

在光纤通信系统中，光纤耦合的关键性能参数包括耦合效率和插入损耗。

耦合效率是指通过光纤耦合系统实现的输入功率与输出功率之间的比值，而插入损耗则是指信号在光纤耦合系统中的传输过程中所损失的功率。

提高光纤耦合的效率和减小插入损耗是进行相关研究时的重要目标。

为了提高光纤耦合的效率和减小插入损耗，在研究中可以采取多种方法。

其中一种常见的方法是使用光纤插损测试仪进行耦合参数的测试和优化。

通过测试仪器的测量和调节，可以精确地获取光纤耦合系统的性能参数，并对其进行优化调整。

另外，也可以采用光纤焊接技术来实现光纤与半导体激光器件的精确定位和耦合。

光纤焊接技术可以通过将光纤与器件的端面进行精确对准，并利用高温高能量进行焊接，实现最佳的光传输效果。

此外，光纤通信系统中还存在一些其他与光纤耦合相关的研究问题，例如光纤耦合的稳定性和可靠性。

激光二极管、激光模组、光纤耦合激光器模块的关系文章标题：深度探讨激光二极管、激光模组、光纤耦合激光器模块的关系在当今的科技发展中，激光技术已经成为了不可或缺的一部分。

激光二极管、激光模组和光纤耦合激光器模块是激光技术中的重要组成部分，它们之间的关系密不可分。

本文将从深度和广度的角度探讨这三者之间的关系，以帮助读者更好地理解激光技术的发展和应用。

一、激光二极管激光二极管是一种半导体激光器件，利用半导体材料的特性来产生激光。

激光二极管是激光技术中的基础部件，广泛应用于通信、医疗、材料加工等领域。

它的工作原理是通过注入电流使半导体材料发生电子和空穴复合，从而产生光子放大。

激光二极管具有体积小、功耗低、寿命长等优点，因此在激光技术中得到了广泛的应用。

二、激光模组激光模组是指将激光二极管和相关光学元件（如透镜、反射镜等）集成在一起的模块化组件。

激光模组的主要作用是对激光进行调控和整形，以满足不同应用场景的需要。

激光模组通常包括激光二极管驱动电路、温控系统、光学元件等部分。

通过激光模组的设计和优化，可以实现激光的稳定输出、调制和整形，从而满足不同行业对激光的特定需求。

三、光纤耦合激光器模块光纤耦合激光器模块是一种将激光通过光纤耦合传输的模块化组件。

光纤耦合激光器模块在激光通信、激光测量等领域有着重要的应用。

它的主要作用是将激光通过光纤进行传输，通过光纤的柔韧性和低损耗特性，可以将激光输送到远距离，实现高效的激光传输和耦合。

四、激光二极管、激光模组和光纤耦合激光器模块的关系激光二极管、激光模组和光纤耦合激光器模块之间存在着密切的关系。

激光二极管是激光技术的核心部件，它的稳定性和输出质量对整个激光系统的性能起着关键作用。

激光模组则是对激光进行整形和调控的关键环节，它可以根据具体的应用需求对激光进行调制和优化。

而光纤耦合激光器模块则是实现激光传输和耦合的关键部件，它可以将激光输送到远距离，并保持高效的传输质量。

个人观点和理解激光技术在现代科技中有着广泛的应用，激光二极管、激光模组和光纤耦合激光器模块作为激光技术的核心组成部分，在各自的领域都发挥着不可替代的作用。

光纤耦合单模激光二极管-回复光纤耦合单模激光二极管是一种基于光纤传输的激光器件，具有高度集成化和高传输效率等优势。

本文将一步一步回答关于光纤耦合单模激光二极管的相关问题，帮助读者深入了解这一技术。

第一步：什么是光纤耦合单模激光二极管？光纤耦合单模激光二极管是一种将激光器件与光纤进行有效耦合的技术。

它由一个单模激光二极管和一根光纤组成，通过特殊的结构和设计，实现了高效的激光光纤耦合。

光纤耦合单模激光二极管可在相对较短的波长范围内提供高质量和高功率的激光输出。

第二步：为什么需要光纤耦合单模激光二极管？光纤耦合单模激光二极管具有多种应用场景。

首先，它可以用于光通信系统中，作为高速数据传输的光源。

其次，它广泛应用于光纤传感、医疗设备、材料加工等领域。

光纤耦合单模激光二极管的优势在于其集成化和紧凑的结构，能够满足高度集成化和小型化的需求。

同时，通过光纤的传输，可以实现免疫电磁干扰和远距离传输等优点。

第三步：光纤耦合单模激光二极管的工作原理是什么？光纤耦合单模激光二极管的工作原理涉及到激光器件和光纤之间的耦合过程。

在这个过程中，激光通过激光二极管的激发产生，然后通过特殊的耦合光纤传输到目标位置。

在整个过程中，需要考虑激光的发散角、光纤的损耗和光纤对激光束质量的影响等因素。

第四步：如何实现光纤耦合单模激光二极管的优化？要实现光纤耦合单模激光二极管的优化，需要对其结构和性能进行进一步的设计和改进。

首先，设计适合的光学耦合结构，以确保激光能够高效地耦合到光纤中。

其次，优化激光二极管的发散角和功率输出，以提高光纤耦合的效率和质量。

此外，还需要考虑激光二极管和光纤之间的光学匹配和机械稳定性等问题。

第五步：光纤耦合单模激光二极管存在哪些挑战和应对策略？光纤耦合单模激光二极管在实际应用中面临一些挑战和难题。

首先，激光二极管和光纤之间的匹配问题需要仔细考虑，以确保有效的光纤耦合。

其次，光纤传输的衰减和损耗会影响激光的输出功率和质量，需要通过合适的补偿措施来解决。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光纤耦合实验报告篇一：光纤测量实验报告光纤测量实验报告课程名称：光纤测量实验名称：耦合器光功率分配比的测量学院：电子信息工程学院专业：通信与信息系统班级：研1305班姓名：韩文国学号：131201X1实验日期：201X年4月22日指导老师：宁提纲、李晶耦合器光功率分配比的测量一、实验目的：1. 理解光纤耦合器的工作原理；2. 掌握光纤耦合器的用途和使用方法；3. 掌握光功率计的使用方法。

二、实验装置：LD激光器，1 ×2光纤耦合器，2 ×2光纤耦合器，TL-510型光功率计，光纤跳线若干。

1. LD激光器半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。

.其工作原理是通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。

电注入式半导体激光器，一般是由砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。

本实验用的LD激光器中心频率是1550nm。

2. 光功率计光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。

在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。

通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。

3. 耦合器光纤耦合器是一种用于传送和分配光信号的光纤无源器件，是光纤系统中使用最多的光无源器件之一，在光纤通信及光纤传感领域占有举足轻重的地位。

空间激光与单模光纤和光子晶体光纤的耦合效率陈雪坤;张璐;吴志勇【摘要】为了设计最优光纤耦合系统,利用高斯模场近似单模阶跃光纤的模场和大模面积光子晶体光纤的模场,推导出了理想情况下空间激光与这两种光纤的耦合效率解析表达式以及光纤端面相对于耦合系统存在横向偏移和端面倾斜时的耦合效率解析表达式.基于上述理论表达式计算了空间激光与光纤的耦合效率,并通过实验验证了此理论表达式的有效性.理论计算和实验均证实了单模阶跃光纤对于横向偏移更敏感,当横向偏移量等于单模光纤的纤芯半径时所对应的耦合效率只有20.25％,为理论最大值的1/4；而大模面积光子晶体光纤对于端面倾斜更加敏感,当端面倾斜2°时对应的耦合效率只有40.5％,为理论最大值的1/2.所提出理论表达式和实验方法完全可以为设计光纤耦合系统提供准确的参数.【期刊名称】《中国光学》【年(卷),期】2013(006)002【总页数】8页(P208-215)【关键词】单模光纤;光子晶体光纤;空间激光;光纤耦合;耦合效率;横向偏移;端面倾斜【作者】陈雪坤;张璐;吴志勇【作者单位】中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100049;中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院大学,北京100049;中国科学院长春光学精密机械与物理研究所,吉林长春130033【正文语种】中文【中图分类】TN25;TN249空间光与光纤的耦合技术是激光雷达系统、自由空间光通信系统和恒星干涉仪系统中的关键和难点技术。

在这些系统中高效率的空间光耦合是实现高性能系统的前提。

空间光与光纤的耦合效率通常受耦合模场不匹配、横向偏移、端面倾斜和系统随机角抖动[1-4]等因素的影响。

对于星际自由空间光通信，激光经过几千公里的传输后其光斑有km量级的直径，而接收光学系统的口径不过cm量级（一般不超过20 cm），因此接收的光波完全可近似为平面波。

单模光纤和光波导器件连接耦合技术的研究单模光纤和光波导器件之间的连接耦合技术一直是光通信领域的关键技术之一。

单模光纤作为光通信的传输介质，具有传输距离远、带宽大、传输损耗低等优点。

而光波导器件则是光通信系统中重要的功能组件，如激光器、光调制器、光探测器等。

连接耦合技术的研究旨在实现单模光纤和光波导器件之间的高效能耦合，以提高光通信系统的性能和可靠性。

光波导耦合技术是实现单模光纤和光波导器件连接的关键环节。

光波导器件通常采用半导体材料制成，例如硅、III-V族化合物半导体等。

传统的耦合技术常常采用氧化法、蒸镀法、电子束法等方法进行器件与光纤的连接。

然而，由于材料的差异以及制造工艺的限制，这些方法往往存在连接效率低、损耗大、制造成本高等问题。

为了解决这些问题，研究者们提出了一系列先进的耦合技术。

其中，光纤末端的微纳结构设计被广泛应用于耦合技术中。

通过在光纤的末端制作微纳结构，可以实现与光波导器件之间的高效能耦合。

常见的微纳结构包括球型、抛物线型、倒锥型等。

这些结构能够有效地改善光纤与光波导器件的匹配度，提高耦合效率。

另一种常见的耦合技术是光纤端面的切削和抛光技术。

通过精确的切削和抛光过程，可以使光纤端面达到光滑和平整的状态，减少光信号的散射和衰减。

切割和抛光技术的成功应用可以大大提高光纤与光波导器件之间的耦合效率。

除了传统的连接耦合技术外，还有一些新兴的研究方向。

例如，利用纳米技术制备纳米光纤，可以实现与纳米光波导器件的高效耦合。

此外，也有研究者提出了无连接直侵入耦合（butt-coupling）技术，即直接将光纤与光波导器件接触在一起，从而实现高效的连接。

总结起来，单模光纤和光波导器件连接耦合技术的研究旨在实现高效能的光通信系统。

通过微纳结构设计、精确的切割和抛光技术以及纳米技术等手段，可以提高连接耦合的效率和可靠性。

随着光通信技术的发展，相信连接耦合技术将不断创新，为光通信系统的性能提供更加可靠的保障。
