zemax单模光纤耦合设计Zemax是一种常用的光学设计软件，可以用于设计和优化光学系统。
在光纤通信中，光纤耦合是一个重要的问题，因为光纤耦合的效率直接影响到光信号传输的质量和距离。
本文将介绍如何使用Zemax 进行单模光纤耦合的设计。
单模光纤是一种能够传输单个模式光信号的光纤，具有较小的传输损耗和较高的带宽。
光纤耦合是将光信号从光源传输到光纤的过程，其目标是尽可能地将光信号聚焦在光纤的入口面上，使光信号能够有效地进入光纤。
在Zemax中进行光纤耦合设计，首先需要建立光学系统模型。
光学系统模型包括光源、透镜、光纤等元件。
其中，光源可以是LED、激光器等发光源，透镜用于调节光束的形状和聚焦效果，光纤是光信号传输的通道。
在建立光学系统模型后，需要定义光纤的入口面和出口面。
光纤的入口面是光纤与外界的接口，光信号需要从这里进入光纤。
出口面是光纤与接收器的接口，光信号需要从光纤传输到接收器上。
接下来，需要选择合适的透镜和光纤参数。
透镜的选择主要考虑透镜的焦距和孔径，以及透镜与光纤的距离。
光纤的参数包括芯径、包层折射率和长度等。
这些参数的选择将直接影响到光纤耦合的效率和质量。
在Zemax中，可以使用光线追迹和优化算法来模拟和优化光纤耦合。
光线追迹可以模拟光线在系统中的传播路径和光强分布，从而评估光纤耦合的效果。
优化算法可以根据设定的目标函数来优化系统的参数，以最大化光纤耦合的效率。
在进行光纤耦合设计时，需要注意以下几点。
首先，光纤的入口面和出口面应当对准光源和接收器。
其次，透镜和光纤的位置和参数应当合理选择，以使光线能够有效地聚焦在光纤的入口面上。
此外，还应当考虑光纤的对准误差和传输损耗等因素。
Zemax是一种强大的光学设计软件，可以用于单模光纤耦合的设计和优化。
通过合理选择透镜和光纤的参数，并使用光线追迹和优化算法，可以实现高效的光纤耦合。
光纤耦合的设计是光纤通信中的重要环节，对于提高光信号传输的质量和距离具有重要意义。
光纤耦合原理光纤耦合是指将光源与光纤之间有效地耦合在一起，使光信号能够在光纤中传输。
光纤耦合技术在通信、医疗、工业等领域有着广泛的应用，因此对光纤耦合原理的深入理解和掌握具有重要的意义。
光纤耦合原理的核心在于光的传输和耦合。
光信号的传输是通过光纤中的全反射来实现的，而光的耦合则是通过光源、光纤和耦合器件之间的光学元件来实现的。
在光纤耦合系统中，光源产生的光信号首先经过耦合器件，如透镜、光栅等，被耦合到光纤中，然后通过光纤的传输，最终到达光接收器。
在光纤耦合原理中，有几个重要的参数需要考虑。
首先是光源的发光特性，包括光源的光谱特性、光强度分布等。
其次是耦合器件的性能，如透镜的焦距、光栅的衍射效应等。
最后是光纤本身的特性，包括光纤的损耗、色散、非线性等。
这些参数的选择和优化对光纤耦合系统的性能有着重要的影响。
在实际的光纤耦合系统中，常见的耦合方式有直接耦合和间接耦合两种。
直接耦合是指光源直接与光纤相连，适用于光源和光纤之间距离较近的情况。
而间接耦合则是通过透镜、光栅等耦合器件来实现光源与光纤之间的耦合，适用于距离较远或需要调节光束的情况。
除了耦合方式外，光纤耦合原理中还有一些常见的耦合损耗需要考虑。
例如，在耦合过程中会产生一定的反射损耗、透射损耗和耦合损耗，这些损耗会影响光信号的传输质量和强度。
因此，在设计光纤耦合系统时，需要充分考虑这些损耗，并采取相应的措施进行补偿和优化。
总的来说，光纤耦合原理是光纤通信和光学系统中的重要基础知识，对于理解光纤传输、光学器件和光源的选择具有重要的意义。
通过深入学习和掌握光纤耦合原理，可以更好地应用于实际工程中，提高光纤耦合系统的性能和稳定性，推动光纤技术的发展和应用。

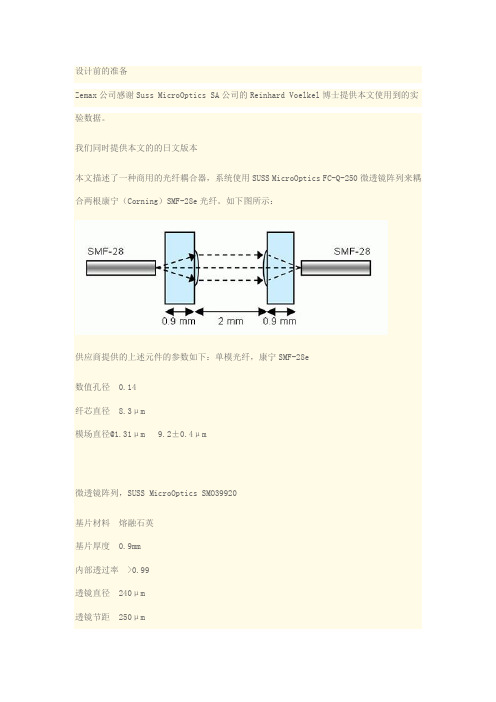

设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径 0.14纤芯直径8.3μm 模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度 0.9mm内部透过率 >0.99透镜直径240μm 透镜节距250μm 曲率半径330μm 圆锥常数（Conic constant） 0数值孔径 0.17附件中的文件single mode coupler.zmx是整个系统的Zemax文件。
请注意一下几点：物面到透镜的距离和透镜到像面的距离设定为0.1mm，是因为这比较接近实际情况。
后面经过优化过程时候，这个尺寸还会发生变化；透镜到像面的距离使用了Pick-up solve，以确保和前面的物面到透镜的距离之间相等。
既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）；两个透镜之间的距离设定为2mm，因为这个是实验中使用的数据。
同样地，这个距离后面也将会被严格的优化；系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。
这就意味着系统的孔径光阑由透镜的实际孔径决定。
因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。
在这个例子中，光纤的模式要比透镜的实际孔径小很多。
当心“数值孔径”的多种不同定义。
它有可能指的是边缘光束倾角的正弦值，有可能是光强降低到1/e2时的光束倾角的正弦值（我们将会看到Zemax会在不同的场合使用这两种定义），也有可能定义为光强降到1%峰值强度时光束倾角的正弦值，康宁便使用这种定义。
zemax光纤耦合效率摘要：1.Zemax 光纤耦合效率简介2.Zemax 光纤耦合效率的计算方法3.Zemax 光纤耦合效率的影响因素4.Zemax 光纤耦合效率的提高方法5.总结正文：【1.Zemax 光纤耦合效率简介】Zemax 光纤耦合效率是指在光学系统中，光纤与光源之间的能量传递效率。
在光纤通信、光纤传感和光纤激光等领域中，光纤耦合效率对于系统的性能具有重要意义。
Zemax 作为一款光学设计软件，可以方便地计算和优化光纤耦合效率，从而提高整个光学系统的性能。
【2.Zemax 光纤耦合效率的计算方法】Zemax 中，光纤耦合效率的计算采用耦合系数法。
具体步骤如下：1) 在Zemax 中创建一个光学系统，将光源、光纤和接收器等元件添加到系统中；2) 在光源和光纤之间设置一个耦合器，并设置适当的耦合系数；3) 运行光学仿真，得到光源输出光强的分布；4) 计算光纤中的光强分布；5) 根据光纤中的光强分布，计算光纤耦合效率。
【3.Zemax 光纤耦合效率的影响因素】Zemax 光纤耦合效率受多种因素影响，主要包括：1) 光源的类型和特性；2) 光纤的类型和特性；3) 耦合器的类型和特性；4) 光源与光纤之间的距离；5) 耦合系数的大小。
【4.Zemax 光纤耦合效率的提高方法】为了提高Zemax 光纤耦合效率，可以采取以下措施：1) 选择合适的光源和光纤类型，以提高它们的匹配度；2) 选择合适的耦合器类型，并设置适当的耦合系数；3) 优化光源与光纤之间的距离，以提高能量传递效率；4) 对光学系统进行优化，以降低系统中的损耗。
【5.总结】Zemax 光纤耦合效率是光学系统性能的关键指标之一。
通过合理的设计、优化和计算，可以有效提高光纤耦合效率，从而提升整个光学系统的性能。
?

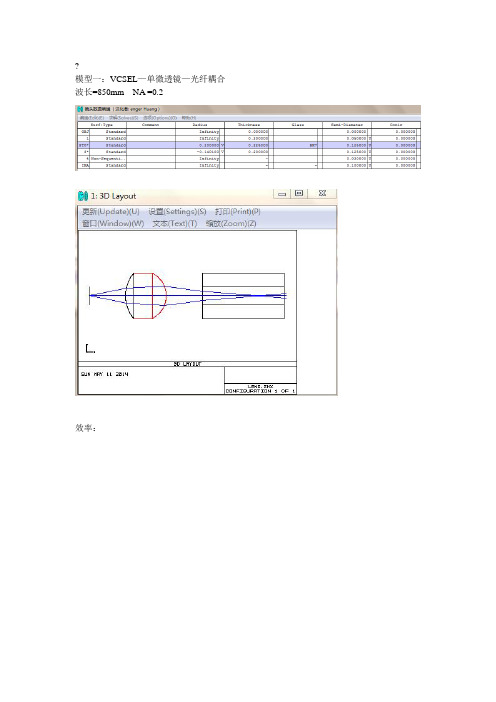

模型一：VCSEL—单微透镜—光纤耦合波长=850mm NA =0.2
