建筑识图：分分钟教你弄清断面图与剖面图一、断面图建筑断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。
（1）断面图的形成及标注①断面图的定义。
假想用剖切面剖开物体后，仅画出剖切面与物体接触部分即截断面的形状，所得到的图形称为断面图，如图1-92（c）所示中的1—1、2—2断面图。
②剖面图与断面图的区别a.断面图只画出剖切面切到部分的图形；剖面图除应画出断面图形外，还应画出沿投影方向未被切到但能看到部分的投影。
所以说剖面图是“体”的投影，断面图只是“面”的图形。
如图1-92所示的剖面图和断面图。
b.标注有所不同。
断面图也用长度6～10mm短粗实线表示剖切位置，但不再画表示剖切后投影方向的箭头，而是用表示编号的字母或数字注写位置表明投影方向。
编号写在剖切线下方，表示向下投影，如图1-92（c）所示中的1—1、2—2断面图的标注。
图1-92 立柱断面图（2）断面图的分类断面图主要用来表示物体某一局部的截断面形状。
根据断面图在视图上的位置不同，分为移出断面和重合断面和中断断面三种。
①移出断面图。
所画断面图位于投影图的外面称为移出断面。
如图1-92所示为钢筋混凝土立柱的正立面图和移出断面图。
移出断面图的画法：移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上或其他适当位置。
移出断面图一般应标注剖切位置、投影方向和断面名称，如图1-92中所示的1—1、2—2断面图。
当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图1-93所示。
如断面图形对称，则只需用细点画线表示剖切位置，不需进行其他标注，如图1-93所示。
图1-93 工字钢、槽钢的移出断面图画移出断面时，根据需要，允许把断面图转正后画出。
如图1-94为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可以把底面画成水平位置。
图1-94 翼墙的移出断面图对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图1-94中的1—1断面和图1-95中的A—A断面。
剖面图怎么看剖面图是一种常用于描述地质、地形和工程结构的图表。
通常，它将地壳、岩层、地下水等在不同深度上的变化用简化的图示表示出来。
剖面图通常由水平轴和垂直轴构成，水平轴用于表示距离，垂直轴用于表示深度。
1. 剖面图的基本元素剖面图通常包含以下几个基本元素：1.1 标题剖面图的标题应该简洁明了，能够准确概括剖面图所描述的内容。
1.2 坐标轴剖面图通常由水平轴和垂直轴构成。
水平轴表示距离，垂直轴表示深度。
1.3 描述剖面图的描述部分应该清晰地解释图中所显示的各个元素。
描述可以使用文字、符号、箭头等方式进行标注。
2. 如何解读剖面图要正确理解和解读剖面图，需要了解以下几个关键要素：2.1 地质构造信息剖面图可以显示地质构造的类型和分布。
通过观察岩层的变化、断层的位置和地层的组成，可以推断出地质构造的特征。
2.2 地层结构信息剖面图可以显示地层的厚度和顺序。
通过观察地层的厚度变化和相对位置，可以了解地层堆积的过程和地层之间的联系。
2.3 地下水信息剖面图可以显示地下水位的变化和分布。
通过观察地下水的深度和地下水流动的方向，可以了解地下水系统的特点和补给源。
2.4 其他信息剖面图还可以显示其他与地质、地形和工程结构相关的信息，例如土壤类型、岩性特征等。
通过观察这些信息，可以评估地质和工程风险，并制定相应的措施。
3. 剖面图的绘制方法绘制剖面图需要收集大量的地质数据，并经过一系列的处理和分析。
以下是一般的绘制步骤：3.1 收集数据收集所需要的地质数据，包括地面测量数据、钻孔数据、地质剖面等。
3.2 数据处理整理和处理收集到的地质数据，例如根据地质剖面确定地层的分布和厚度。
3.3 绘制图形根据处理后的数据，用适当的比例和坐标系绘制剖面图。
3.4 标注信息在绘制好的剖面图上，利用文字、符号、箭头等方式标注各种地质信息。
4. 剖面图的应用领域剖面图在地质、工程和环境领域有广泛的应用。
以下是一些常见的应用领域：4.1 地质调查剖面图可以用于地质勘探和矿产资源评估。

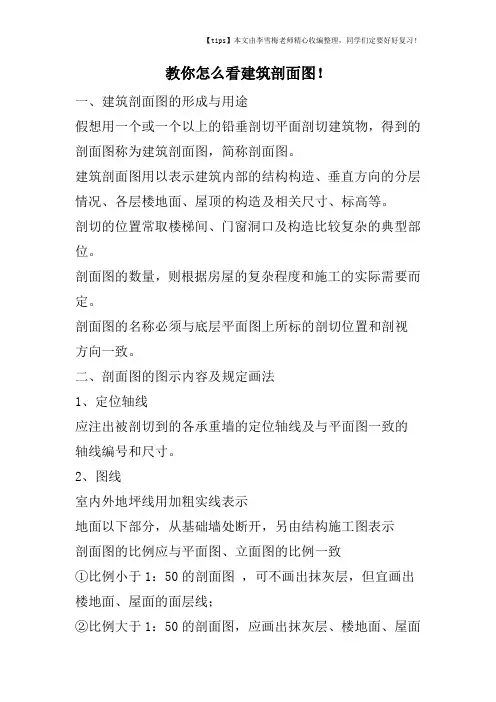

教你怎么看建筑剖面图！一、建筑剖面图的形成与用途假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位。
剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。
剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致。
二、剖面图的图示内容及规定画法1、定位轴线应注出被剖切到的各承重墙的定位轴线及与平面图一致的轴线编号和尺寸。
2、图线室内外地坪线用加粗实线表示地面以下部分，从基础墙处断开，另由结构施工图表示剖面图的比例应与平面图、立面图的比例一致①比例小于1：50的剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；②比例大于1：50的剖面图，应画出抹灰层、楼地面、屋面的面层线，并宜画出材料图例；③比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；在剖面图中一般不画材料图例符号，被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示，没有被剖切到但可见的部分用细实线表示，被剖切断的钢筋混凝土梁、板涂黑。
但宜画出楼地面、屋面的面层线。
3、尺寸注法在剖面图中，应注出垂直方向上的分段尺寸和标高。
（1）垂直分段尺寸：一般分三道①最外一道是总高尺寸：它表示室外地坪到楼顶部女儿墙的压顶抹灰完成后的顶面的总高度。
②中间一道是层高尺寸：主要表示各层的高度③最里一道是门窗洞、窗间墙及勒脚等的高度尺寸（2）标高：应标注被剖切到的外墙门窗口的标高，室外地面的标高，檐口、女儿墙顶的标高，以及各层楼地面的标高。
三、剖面图的识读1．先了解剖面图的剖切位置与编号2．了解被剖切到的墙体、楼板和屋顶3．了解可见的部分4．了解剖面图上的尺寸标注四、剖面图的绘图方法和步骤1、根据进深尺寸，画出墙身的定位轴线；根据标高尺寸定出室内外地坪线、各楼面、屋面及女儿墙的高度位置2、画出墙身、楼面、屋面轮廓3、定门窗和楼梯位置，画出梯段、台阶、阳台、雨篷、烟道等4、检查无误后，擦去多余作图线，按图线层次描深。
工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。
中篇剖面图一·识读要点1.建筑剖面图的形成与用途建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖面图的剖切位置应根据建筑物自身的复杂情况而定，一般剖切位置选择房屋的主要部位和构造较为典型的部位，比如剖切一层平面图，二层平面图等，用于只管查看每层的建筑物内部情况。
剖切楼梯间，构件等，用于说明楼梯或构件的详细结构，以便施工。
2.剖面图的图示内容和文字信息的识读如建施-14中的1-1剖面图，图中的信息如标高，尺寸，某构件的做法，剖切的轴线位置要注意到，我们还可以看到有部分楼梯及梯板表示为深色，有些楼梯及梯板表示为浅色，那是因为剖切位置是否切到了构件造成的。
3.剖面图的着重注意点4.在看剖面图时，要重点关注剖切位置、标高，有些情况下还需注意剖切面构件的材料。
注意剖切位置是为了总体了解图例的位置，比如某楼有两部不相同的楼梯，那么区分剖面图表示的楼梯就尤为重要。
关注标高一是为了区分建筑物的层数，二是因为有些构件可能与楼层标高不相同，比如卫生间的梁标高要低于楼层标高。
又如建施-14 1-1剖面图中，剖切位置为黑色我们就可以知道楼梯的组成材料是钢筋混凝土。
二、剖面图图纸导读1.在建筑施工图中，我们进行广联达办公大厦建施-9的A-A剖面图的导读。
这是一张A-A剖面图，首先看一下标高符号，-0.450表示室外地坪为-0.45m，-4.900表示地下室打最低点为-4.9米。
照此方法可知本建筑物结构最高点为16.5m，最低点为-4.9m，为地上4层，地下1层，建筑物的宽度为22.5m。
下方剖切面可以看出建筑物材料为钢筋混凝土。
接着我们能看出每个空间的用途，有门厅，库房，走廊等。
同时，建筑物的柱、梁我们也能清楚的看到，并且还可以看出梁及装饰层厚度共计为0.9m。
如果要算量的话，我们也要留意一下图左边的标注，比如女儿墙高0.9m，每层高3.9m等。
2.在结构施工图中，我们进行广联达办公大厦结施-15的1-1剖面图的导读。
王工教你怎么看建筑剖面图一、建筑剖面图的形成及作用1、形成假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。
建筑剖面图是整幢建筑物的垂直剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位，并且通过墙体上门、窗洞。
若为楼房，应选择在楼梯间、层高不同、层数不同的部位，剖切位置符号应在底层平面图中标出。
剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。
2、作用建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。
它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。
二、建筑剖面图的表示方法(1) 定位轴线(2) 图线(3) 比例(4) 图例(5) 剖切位置与数量的选择(6) 尺寸标注外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位（室外地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。
内部尺寸：各层楼地面标高，楼梯平台标高，门洞高度(7) 楼、地面各层构造作法(8) 详图索引符号三、有关中图线、比例的规定用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1：50时，被剖切到的构配件断面上，可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的基本内容1、表明房屋被剖切到的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；2、表明房屋内未剖切到而可见的建筑构配件位置和形状。
比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等；3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线尺寸。
标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
一、建筑剖面图的形成及作用
1、形成
假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。
建筑剖面图是整幢建筑物的垂直剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位，并且通过墙体上门、窗洞。
若为楼房，应选择在楼梯间、层高不同、层数不同的部位，剖切位置符号应在底层平面图中标出。
剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。
1、作用
建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。
它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。
二、建筑剖面图的表示方法
(1) 定位轴线
(2) 图线
(3) 比例
(4) 图例
(5) 剖切位置与数量的选择
(6) 尺寸标注
外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位（室外地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。
内部尺寸：各层楼地面标高，楼梯平台标高，门洞高度
(7) 楼、地面各层构造作法
(8) 详图索引符号
三、有关中图线、比例的规定
用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1：50 时，被剖切到的构配件断面上，可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的基本内容
1、表明房屋被剖切到的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；
2、表明房屋内未剖切到而可见的建筑构配件位置和形状。
比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等；
3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线尺寸。
标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法，需用详图表示处加标注详图索引符号。
5、标注定位轴线及编号，书写图名和比例
五、建筑剖面图的读图注意事项
1、阅读剖面图时，首先弄清该剖视图的剖切位置，然后逐层分析剖到哪些内容，投影看到哪些内容。
（图名对照底层平面图，找到剖切位置及投影方向，由剖切位置结合各层平面图，确定剖切到什么？投影后看到什么？以便弄清楚剖面图中每条线的含义）
2、弄清楚房屋从地面到屋面的内部构造形式及各层楼面、屋面与墙的关系
3、面图中的尺寸重点表明室内外高度尺寸，应校核这些细部尺寸是否与平面图、立面图中的尺寸完全一致。
内外装修做法与材料是否也同平面图、立面图一致。
（清楚房屋的外部和内部的主要尺寸及主要部位的标高。
窗台、窗顶、屋面为结构标高；楼面、平台面等为建筑标高——完成面标高）。
