《建筑识图与构造》课件——5-2识读建筑平面图
窗 墙
房间
门
建筑平面图主要内容
（1）图名和比例 （2）墙与柱 （3）门窗及编号
（4）房间名称
（5）楼地面标高 （6）楼梯
（7）阳台、雨棚、台阶、坡道、散水、明沟、雨水管等
（8）建筑风道和烟道 （9）剖切符号
（10）详图索引符号 （11）尺寸标注 （12）指北针
图名
比例
柱 墙
同学们，结合之前学习 的投影知识，我们已经能够 了解到刚才事故视频中提到 的承重墙/柱主要体现在建筑 平面图中，那么建筑中承重 墙到底有多重要？
支撑着上部楼层重量/承重墙 是其他墙面的基石。
窗 门
房间名称
窗 房间名称 门
柱 墙
同学们，结合上节课的 内容，识别雷神山医院病房 区平面图（局部）中都包含 了哪些内容？
门、窗的位置/墙体的位置。
回答的非常正确，雷神 山医院病房区平面图（局部） 中包含了房间的平面布局、 房间的名称、门窗的位置、 墙体的位置，其实通过门窗 的编号我们还能得出门窗的 宽度和高度。
剖切符号
剖切符号
如果要看剖面图其他楼层的位置，需要 对应首层平面图剖切符号所在位置对应 其他平面图相应位置（参考轴号位置）。
索引符号
索引符号
索引符号
同学们，我们来讨论一下“索引 符号由直径为多少的圆和水平直 径组成”呢。
索引符号
直径为10mm的圆组成。
索引符号
尺寸标注 尺寸标注
第一道尺寸位于最下或者最左侧， 表示外部轮廓的总尺寸，即指从 一端外墙到另一端外墙边的总长 和总宽尺寸。
其余各层平面图的尺寸，除标出轴线间的尺寸和总尺 寸外，其余与底层平面相同的细部尺寸均可省略。
指北针
建筑平面图主要内容
房间
门
建筑平面图主要内容
（1）图名和比例 （2）墙与柱 （3）门窗及编号
（4）房间名称
（5）楼地面标高 （6）楼梯
（7）阳台、雨棚、台阶、坡道、散水、明沟、雨水管等
（8）建筑风道和烟道 （9）剖切符号
（10）详图索引符号 （11）尺寸标注 （12）指北针
图名
比例
柱 墙
同学们，结合之前学习 的投影知识，我们已经能够 了解到刚才事故视频中提到 的承重墙/柱主要体现在建筑 平面图中，那么建筑中承重 墙到底有多重要？
支撑着上部楼层重量/承重墙 是其他墙面的基石。
窗 门
房间名称
窗 房间名称 门
柱 墙
同学们，结合上节课的 内容，识别雷神山医院病房 区平面图（局部）中都包含 了哪些内容？
门、窗的位置/墙体的位置。
回答的非常正确，雷神 山医院病房区平面图（局部） 中包含了房间的平面布局、 房间的名称、门窗的位置、 墙体的位置，其实通过门窗 的编号我们还能得出门窗的 宽度和高度。
剖切符号
剖切符号
如果要看剖面图其他楼层的位置，需要 对应首层平面图剖切符号所在位置对应 其他平面图相应位置（参考轴号位置）。
索引符号
索引符号
索引符号
同学们，我们来讨论一下“索引 符号由直径为多少的圆和水平直 径组成”呢。
索引符号
直径为10mm的圆组成。
索引符号
尺寸标注 尺寸标注
第一道尺寸位于最下或者最左侧， 表示外部轮廓的总尺寸，即指从 一端外墙到另一端外墙边的总长 和总宽尺寸。
其余各层平面图的尺寸，除标出轴线间的尺寸和总尺 寸外，其余与底层平面相同的细部尺寸均可省略。
指北针
建筑平面图主要内容
建筑平面图识图(精品课件超详细)精选全文
面图投影方向；
（2）查阅图纸目录
查看剖面图。
剖切位置
投影方向 投影方向
2、首层平面图识图要点 楼板
剖面图识读要
点：结合平面
图想立体。
门洞 过梁
梁 门
标高 窗
2、首层平面图识图要点
12、识读索引
符号：断面剖 剖切位置 切位置，详图
编号及页码，
查看详图。
详图在本 页，编号 为1号的
详图
投影方向： 引出线在哪 边往哪边看
M1为双扇 平开门，向
外开启
M4为推拉 门
平面图推拉 门的表达方
法 门的位置、 开启方向及
编号
2、首层平面图识图要点
7、平面图--门识读 要点： （2）查图纸目录， 找到门窗表看门窗 洞口尺寸；
门窗表
类 别
编号
洞口尺寸
数 量
C-1 3300x1800 2
C-2 2700x1800 2
C-3 900x1500 2
楼梯间在平面 图中的位置
点：
（1）楼梯间的
在平面图中的
位置、楼梯的 走向。
楼梯详图所 在页码，建 施图第 6页
ห้องสมุดไป่ตู้
只有上表示底 层；有上有下 表示中间层； 只有下表示顶
层
楼梯的走向
2、首层平面图识图要点 楼梯宽
9、楼梯识读要点： （2）查阅图纸目录， 找到对应楼梯详图， 查看楼梯步数、踏面 宽度和梯段长度以及 休息平台尺寸。
M4门洞距4 号轴线 240mm
M4门洞 宽
1800m m
2、首层平面图识图要点
8、平面图--窗识读要点： （1）看窗编号：窗户编号 一般用C+数字进行编号； （2）查图纸目录，找到门 窗表看门窗洞口尺寸； （3）查图纸目录找到对应 编号门窗大样图看细节。
2024年度建筑识图培训课件ppt(90张)
案例三
外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
《建筑工程识图》课件——第13次 建筑施工图立面图和剖面图识图
1 建筑立面图
四、图示特点 1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300。一般同相应平面图 2、定位轴线 首尾定位轴线 3、图例 相同的构件和构造如门窗、阳台、墙面 装修等可局部详细图示，其余简化画出。如相同 的门窗可只画1个代表图例，其余的只画轮廓线。
1 建筑立面图
5、尺寸标注
被剖切到的墙、柱的轴线间距。图形外部标注高度方向的三道尺寸，即总高尺寸、
定位尺寸（层高）细部尺寸三种尺寸。以及墙段、洞口等高度尺寸。
6、标高标注
室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高
2 建筑剖面图
平房平、立、剖面图及详图
3 建施图的绘制与阅读
一、建筑施工图一般的绘图步骤 通常先按建施图布置的基本要求布置图面，注意预留标
1 建筑立面图
立面图、剖面图标高标注形式（符号尖端指至被标注位置）
多数情况
个别情况
左边标注 靠引出一侧略长
左边标注 右边标注
尖端向下
尖端向上
右边标注
标注位置不足
（6.000） 3.000
同一位置表示不同标高
立面图、剖面图标高标注
2 建筑剖面图
一、形成 选择能反映建筑物全貌、构造特征及具有代表 性的部位，如通过楼梯间梯段、门、窗洞口剖切建筑物的 剖面图。 二、用途 表达建筑内部的结构形式、沿高度方向的分层 情况、构造做法、门窗洞口、层高等。 三、图示内容 被剖切的及沿投射方向可见的内外墙身、 楼梯、屋面板、楼板、门窗、过梁及台阶等。
2 建筑剖面图
四、图示特点
1、比例
1∶50、 1∶100、 1∶150、 1∶200、 1∶300。一般同相应平面图、立面图
ห้องสมุดไป่ตู้
建筑识图PPT(很完整的)
6.2 建筑平面图
横向编号应用阿拉伯数字标写，从左至右按顺序编号； 纵向编号应用大写拉丁字母，从前至后按顺序编号，如图 6.4所示。拉丁字母中的I、O、Z不能用于轴线号，以避免 与1、0、2混淆。 除了标注主要轴线之外，还可以标注附加轴线。附加
轴线编号用分数表示，如图6.5（a）。两根轴线之间的附
1.用途和内容 房屋建筑施工图是表示建筑物的总体布局、外部造型、 内部布置、细部构造做法、内外装饰、满足其他专业对建 筑的要求和施工要求的图样，是房屋施工和概预算工作的 依据。
房屋建筑施工图的内容包括：总平面图、建筑设计说
明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面 图和各种详图。
6.1 概述
道是细部尺寸，表示门窗洞口、孔洞、墙体等详细尺寸。
在平面图内还注有内部尺寸，表明室内的门窗洞、孔洞、 墙体及固定设备的大小和位置。在首层平面图上还需要标
注室外台阶、花池和散水等局部尺寸。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引 符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
加轴线，以分母表示前一根轴线的编号，分子表示附加轴 线的编号。如图6.5（b）。
通用详图的定位轴线只画圆圈，不标注轴线号。
6.2 建筑平面图
3.建筑物的尺寸与标高 在建筑工程平面图中，用轴线和尺寸线表示各部分的 长、宽尺寸和准确位置。平面图的外部尺寸一般分三道尺 寸：最外面一道是外包尺寸，表示建筑物的总长度和总宽 度；中间一道是轴线间距，表示开间和进深；最里面的一
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。
建筑平面图识读技巧(图文并茂)
一、建筑平面图(一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图，如图51所示.对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同,可将其作为标准层，并在图样下方注写适用的楼层图名(如三、四、五层平面图）.若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图.平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置，也不称为剖面图。
（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱）的位置、厚度和材料，门窗的位置、开启方向等.建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。
（三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据.凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位,应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向.（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1:50、1：100、1：200 绘图平面图.建筑图例符号(五)建筑平面图的读图注意事项1、看清图名和绘图比例，了解该平面图属于哪一层；2、阅读平面图时，应由低向高逐层阅读平面图。
建筑识图PPT_图文
如图1-6-10所示，本建筑立面图的图名为①-⑧立面图， 比例为1：100，两端的定位轴线编号分别为①、⑧轴； 室内外高差为0.3米，层高3米，共有四层，窗台高0.9 米；在建筑的主要出入口处设有一悬挑雨篷，有一个二 级台阶，该立面外形规则，立面造型简单，外墙采用 100×100黄色釉面瓷砖饰面，窗台线条用100×100 白色釉面瓷砖点缀，金黄色琉璃瓦檐口；中间用墙垛形 成竖向线条划分，使建筑给人一种高耸感。
立面图是设计工程师表达立面设计效果的重要图纸， 在施工中是外墙面造型、外墙面装修、工程概预算、备料 等的依据。
图6.8 建筑侧立面图
Back
6.3.2 建筑立面图的内容及有关规定
1.图名与比例 图名可按立面的主次、朝向、轴线来命名，比例应与
建筑平面图所用比例一致。 2.定位轴线
图6.13 某办公楼的A－A剖面图
Back
6.4.2 建筑剖面图的内容及有关规定
1.剖面图的识读 (1)结合底层平面图识读，对应剖面图与平面图的相互
关系，建立起房屋内部的空间概念。 (2)结合建筑设计说明或材料做法表识读，查阅地面、
楼面、墙面、顶棚的装修做法。 (3)查阅各部位的高度。 (4)结合屋顶平面图识读，了解屋面坡度、屋面防水、
图1-6-7 标准层平面图
屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、 通风道、女儿墙、变形缝等的位置以及采用标准 图集的代号、屋面排水分区、排水方向、坡度、 雨水口的位置、尺寸等内容。
建筑立面图的形成及作用
一般建筑物都有前、后、左、右四个面。 表示建筑物外墙面特征的正投影图称为立面图。其中， 表示建筑物正立面特征的正投影图称为正立面图；表示建 筑物背立面特征的正投影图称为背立面图；表示建筑物侧 立面特征的正投影图称为侧立面图，侧立面图又分左侧立 面图和右侧立面图。 但通常也按房屋的朝向来命名，如南立面图、北立面 图、东立面图、西立面图等。
立面图是设计工程师表达立面设计效果的重要图纸， 在施工中是外墙面造型、外墙面装修、工程概预算、备料 等的依据。
图6.8 建筑侧立面图
Back
6.3.2 建筑立面图的内容及有关规定
1.图名与比例 图名可按立面的主次、朝向、轴线来命名，比例应与
建筑平面图所用比例一致。 2.定位轴线
图6.13 某办公楼的A－A剖面图
Back
6.4.2 建筑剖面图的内容及有关规定
1.剖面图的识读 (1)结合底层平面图识读，对应剖面图与平面图的相互
关系，建立起房屋内部的空间概念。 (2)结合建筑设计说明或材料做法表识读，查阅地面、
楼面、墙面、顶棚的装修做法。 (3)查阅各部位的高度。 (4)结合屋顶平面图识读，了解屋面坡度、屋面防水、
图1-6-7 标准层平面图
屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、 通风道、女儿墙、变形缝等的位置以及采用标准 图集的代号、屋面排水分区、排水方向、坡度、 雨水口的位置、尺寸等内容。
建筑立面图的形成及作用
一般建筑物都有前、后、左、右四个面。 表示建筑物外墙面特征的正投影图称为立面图。其中， 表示建筑物正立面特征的正投影图称为正立面图；表示建 筑物背立面特征的正投影图称为背立面图；表示建筑物侧 立面特征的正投影图称为侧立面图，侧立面图又分左侧立 面图和右侧立面图。 但通常也按房屋的朝向来命名，如南立面图、北立面 图、东立面图、西立面图等。
《建筑识图与构造》课件——7-1识读建筑剖面图
-0.300
500
500
500
+0.000
4500
1200
C
1-1剖面图
B 1:100
A
建筑剖面图的形成
剖面图一般剖切位 置选择房屋的主要 部位或构造较为典 型的部位，如楼梯 间等，并应尽量使 剖切平面通过门窗 洞口。
剖面图的图名应与 建筑底层平面图的 剖切符号一致。
建筑剖面图的形成
剖面图一般剖切位 置选择房屋的主要 部位或构造较为典 型的部位，如楼梯 间等，并应尽量使 剖切平面通过门窗 洞口。
建筑剖面图的形成
楼面
屋顶 地面
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
建筑剖面图的形成
标高
标高
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
建筑剖面图的图示内容
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
剖面图的图名应与 建筑底层平面图的 剖切符号一致。
建筑剖面图的形成
窗 门 楼面
楼梯
墙体 地面
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
500
500
500
+0.000
4500
1200
C
1-1剖面图
B 1:100
A
建筑剖面图的形成
剖面图一般剖切位 置选择房屋的主要 部位或构造较为典 型的部位，如楼梯 间等，并应尽量使 剖切平面通过门窗 洞口。
剖面图的图名应与 建筑底层平面图的 剖切符号一致。
建筑剖面图的形成
剖面图一般剖切位 置选择房屋的主要 部位或构造较为典 型的部位，如楼梯 间等，并应尽量使 剖切平面通过门窗 洞口。
建筑剖面图的形成
楼面
屋顶 地面
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
建筑剖面图的形成
标高
标高
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
建筑剖面图的图示内容
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
•1.识读剖面图的剖切位置 与编号； •2.识读被剖切到的墙体、 楼板、屋顶和楼梯； •3.识读可见的部分； •4.识读剖面图上的尺寸标 注。
剖面图的图名应与 建筑底层平面图的 剖切符号一致。
建筑剖面图的形成
窗 门 楼面
楼梯
墙体 地面
建筑剖面图用来 表示建筑内部的 结构构造、垂直 方向的分层情况、 各层楼地面、屋 顶的构造及相关 尺寸、标高等。
建筑平面图识读课件图文-建筑平面图识读-剖面图
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；
9.4建筑剖面图.ppt-高等教育出版社

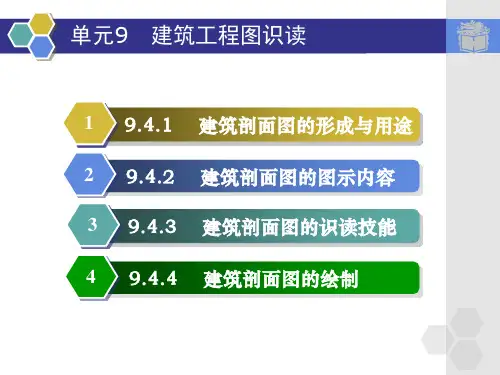

9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
5.详图索引符号 在建筑剖面图中，对于需要另用详图说明的部
位或构配件，都要加索引符号，以便到其他图纸上 去查阅或套用的标准图集。
返回
9.4 建筑剖面图
9.4.3 建筑剖面图的识读技能
建筑物剖面图的识读步骤如下：
⑴首先阅读图名和比例，并查阅底层平面图上 的剖面图的剖切符号，明确剖面图的剖切位置和投 射方向。
9.4 建筑剖面图
9.4.1 建筑剖面图的形成与用途
在建筑剖面图中，被剖到的墙身、楼板、屋面 板、楼梯段、楼梯平台等轮廓线用粗实线表示，没 有被剖到但投影时仍能见到的门窗洞、楼梯段、楼 梯平台及栏杆扶手、内外墙的轮廓线用中实线表示 ，门窗扇及其分格线、雨水管等用细实线表示。室 内外地坪线仍用特粗线表示。钢筋混凝土圈梁、过 梁、楼梯段等可涂黑表示。
建筑剖面图的常用图例见表8-12。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
1.图名、比例、图例和定位轴线
建筑剖面图一般只画出两端的轴线及其编号， 并标注其轴线间的距离，以便与平面图对照，有时 也画出被剖切到的墙或柱的定位轴线及其轴线间的 距离。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
⑶画各种梁的轮廓线以及断面。 ⑷画楼梯、台阶及其他可见的细节构件，并 且绘出楼梯的材质。 ⑸画尺寸界线、标高数字和相关注释文字。
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤
⑹画索 引符号及尺 寸标注，如 右图9-12c所 示
图9-12 建筑剖面图的绘制步骤
9.4 建筑剖面图
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑剖面图中，必须标注垂直尺寸和标高。
外墙的高度尺寸一般也注三道：
最外侧一道为室外地面以上的总高尺寸；
中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上 一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地 面的高差尺寸；
里面一道为门、窗洞及洞间墙的高度尺寸。
此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些 不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须 注出。
在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口 顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结 构标高。
剖面图可按该顺序识读：
1、图名、比例；
2、定位轴线及其尺寸；
3、剖切到的屋面（包括隔热层及吊顶）、楼面、室内外地面 （包括台阶、明沟及散水等），剖切到的内外墙身及其门、窗 （包括过梁、圈梁、防潮层、女儿墙及压顶），剖切到的各种承 重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台、走 廊等；
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
1、底层平面图
底层平面图的形成
二层(标准层)平面图的 形成
2、二层或 二层以上 楼层平面 图
雨篷
不但要图 示本层的房 间布置及墙、 柱、门窗等 构配件的位 置、尺寸， 还要图示下 面一层的雨 篷、窗楣等 构件的水平 外形图。
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
三、建筑平面图识图技能
1.查阅建筑物的朝向，形状，主要房间的布置及相互关系； 2.复核建筑物各部分的尺寸； 3.查阅建筑物墙体采用的建筑材料，查阅时要结合设计说明 阅读； 4.查阅各部分的标高，房间、楼梯间、卫生间和室外地面标 高； 5.核对门窗尺寸及数量； 6.查阅附属设施的平面位置 7.阅读文字说明，查阅对施工及材料的要求。
剖面图的剖切位置：在内部结构和构造比较复 杂或有代表性的部位。
剖面图的数量：根据房屋的复杂程度和施工实 际需要而定。两层以上的楼房一般至少要有一 个楼梯间的剖面图。
剖面图的剖切位置和剖视方向，可以从底层平 面图找到。
二、剖面图的图示内容及识读顺序
1、定位轴线
在剖面图中，一般只标出图两端的轴线及编号，其编号应 与平面图一致。
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
2、剖面图中的图线
粗实线——剖到的墙身、楼板、屋面板、楼梯段、楼梯平台 等轮廓线。
中粗实线——未剖切到但可见的门窗洞、楼梯段、楼梯扶手 和内外墙的轮廓线。
细实线——门、窗扇 及其分格线、水斗及雨水管等。还有 尺寸线、尺寸界线、引出线和标高符号。
1.4倍的特粗实线——室内外地坪线
3、画法规定（如门窗应按标准规定的图例画出 ） 4、立面图中的尺寸标注
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；
5、垂直方向的尺寸及标高；
6、详图索引符号； 7、施工说明等。
补充：
在剖面图中一般不画材料图例符号，被剖切平面剖 切到的墙、梁、板等轮廓线用粗实线表示，没有被剖 切到但可见的部分用细实线表示，被剖切断的钢筋混 凝土梁、板涂黑。但宜画出楼地面、屋面的面层线。
随堂练习
平面图 形成、用途
小
结
平面图 图示内容
识读 步骤
读懂 建筑 平面图
端掌 正握 学读 习图 态方 度法
9 建筑施工图-剖面图
一、剖面图的形成与作用 二、剖面图的图示内容及识读顺序 三、剖面图的绘图方法和步骤 四、剖面图应用举例
一、建筑剖面图形成 与作用
剖面图的形成
假想用一个垂直剖切平 面把房屋剖开，将观察 者与剖切平面之间的部 分房屋移左，把留下的 部分对与剖切平面平行 的投影面作正投影，所 得到的正投影图，称为 建筑剖面图，简称剖面 图。
三、剖面图的绘图方法和步骤
1、根据进深尺寸，画出墙身的定位轴线；根据标高尺寸定出室内外地 坪线、各楼面、屋面及女儿墙的高度位置
2、画出墙身、楼面、屋面轮廓
3、定门窗和楼梯位置，画出梯段、台阶、阳台、雨篷、烟道等
4、检查无误后，擦去多余作图线，按图线层次描深。画材料图例，注写 标高、尺寸、图名、比例及文字说明
四、剖面图应用举例：（一）楼梯的平面图与剖面图
四、应用举例：（二）建筑平面图与剖面图
---
土
木模
工
块 十
程七
识
建 筑
图
平 面
图
识
读
学习目标
1、理解建筑平面图形成、用途； 2、掌握建筑平面图图示内容； 3、掌握建筑平面图识图技能。
思考：
建筑平面图如何形成？
传达室透视图
一、建筑平面图的形成
假想用 一水平剖切 平面沿房屋 的门窗洞口 将房屋剖切 开,移去剖切 平面已上的 部分,将其下 面部分向H 面作正投影 所得到的水 平剖面图。
~1200
一层
建筑平面图的用途
较全面且直观地反映建筑物的平面形状、大小和内部布置，墙或柱 的位置、材料和厚度，门窗的位置、尺寸和开启方向，以及其他建筑构 配件的设置情况，是建施图的主要图纸之一，是概预算、备料及施工中 放线、砌墙、设备安装等的重要依据。
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
