建筑识图：分分钟教你弄清断面图与剖面图一、断面图建筑断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。
（1）断面图的形成及标注①断面图的定义。
假想用剖切面剖开物体后，仅画出剖切面与物体接触部分即截断面的形状，所得到的图形称为断面图，如图1-92（c）所示中的1—1、2—2断面图。
②剖面图与断面图的区别a.断面图只画出剖切面切到部分的图形；剖面图除应画出断面图形外，还应画出沿投影方向未被切到但能看到部分的投影。
所以说剖面图是“体”的投影，断面图只是“面”的图形。
如图1-92所示的剖面图和断面图。
b.标注有所不同。
断面图也用长度6～10mm短粗实线表示剖切位置，但不再画表示剖切后投影方向的箭头，而是用表示编号的字母或数字注写位置表明投影方向。
编号写在剖切线下方，表示向下投影，如图1-92（c）所示中的1—1、2—2断面图的标注。
图1-92 立柱断面图（2）断面图的分类断面图主要用来表示物体某一局部的截断面形状。
根据断面图在视图上的位置不同，分为移出断面和重合断面和中断断面三种。
①移出断面图。
所画断面图位于投影图的外面称为移出断面。
如图1-92所示为钢筋混凝土立柱的正立面图和移出断面图。
移出断面图的画法：移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上或其他适当位置。
移出断面图一般应标注剖切位置、投影方向和断面名称，如图1-92中所示的1—1、2—2断面图。
当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图1-93所示。
如断面图形对称，则只需用细点画线表示剖切位置，不需进行其他标注，如图1-93所示。
图1-93 工字钢、槽钢的移出断面图画移出断面时，根据需要，允许把断面图转正后画出。
如图1-94为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可以把底面画成水平位置。
图1-94 翼墙的移出断面图对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图1-94中的1—1断面和图1-95中的A—A断面。

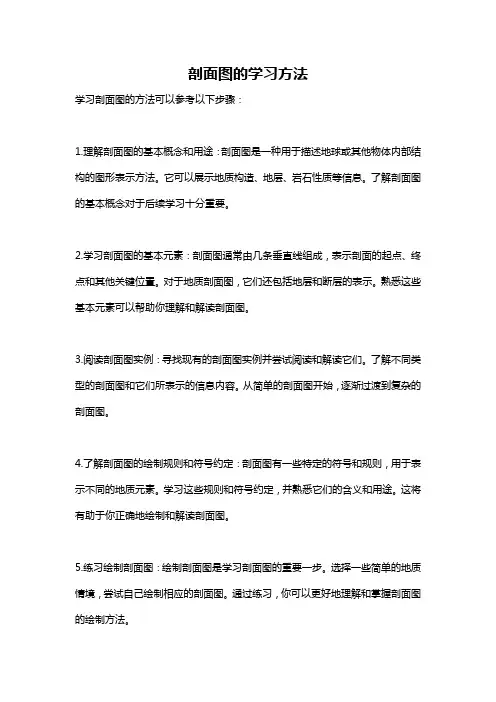

剖面图的学习方法学习剖面图的方法可以参考以下步骤：1.理解剖面图的基本概念和用途：剖面图是一种用于描述地球或其他物体内部结构的图形表示方法。
它可以展示地质构造、地层、岩石性质等信息。
了解剖面图的基本概念对于后续学习十分重要。
2.学习剖面图的基本元素：剖面图通常由几条垂直线组成，表示剖面的起点、终点和其他关键位置。
对于地质剖面图，它们还包括地层和断层的表示。
熟悉这些基本元素可以帮助你理解和解读剖面图。
3.阅读剖面图实例：寻找现有的剖面图实例并尝试阅读和解读它们。
了解不同类型的剖面图和它们所表示的信息内容。
从简单的剖面图开始，逐渐过渡到复杂的剖面图。
4.了解剖面图的绘制规则和符号约定：剖面图有一些特定的符号和规则，用于表示不同的地质元素。
学习这些规则和符号约定，并熟悉它们的含义和用途。
这将有助于你正确地绘制和解读剖面图。
5.练习绘制剖面图：绘制剖面图是学习剖面图的重要一步。
选择一些简单的地质情境，尝试自己绘制相应的剖面图。
通过练习，你可以更好地理解和掌握剖面图的绘制方法。
6.解答习题和参与实践：参与一些与剖面图相关的实践活动，例如解答习题、模拟工作情境等。
这些活动可以帮助你巩固和应用所学的知识，提高解读和应用剖面图的能力。
7.多角度学习：除了书面学习，还可以通过参观地质剖面图实地展示、访问地质研究机构等方式，多角度学习剖面图的应用和实际情况。
总之，学习剖面图需要理解基本概念、熟悉基本元素、阅读实例、掌握规则和符号约定、练习绘制、解答习题和参与实践等多个步骤。
通过不断的学习和实践，你将能够掌握剖面图的技巧，并能准确解读和应用剖面图。
新⼿如何识读建筑剖⾯图新⼿如何识读建筑剖⾯图⼀、建筑剖⾯图的形成及作⽤1、形成假想⽤⼀个或多个垂直于外墙轴线的铅垂剖切平⾯将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖⾯图。
建筑剖⾯图是整幢建筑物的垂直剖⾯图。
剖切位置⼀般选择在房屋构造⽐较复杂和典型的部位，并且通过墙体上门、窗洞。
若为楼房，应选择在楼梯间、层⾼不同、层数不同的部位，剖切位置符号应在底层平⾯图中标出。
剖⾯图的图名应与底层平⾯图上标注的剖切符号编号⼀致，如Ⅰ—Ⅰ剖⾯图。
1、作⽤建筑剖⾯图主要⽤于表达房屋内部⾼度⽅向构件布置、上下分层情况、层⾼、门窗洞⼝⾼度，以及房屋内部的结构形式。
它与建筑平⾯图、⽴⾯图相配合，是建筑施⼯中不可缺少的重要图样之⼀。
⼆、建筑剖⾯图的表⽰⽅法(1) 定位轴线(2) 图线(3) ⽐例(4) 图例(5) 剖切位置与数量的选择(6) 尺⼨标注外部尺⼨：总⾼度，层⾼，窗洞及窗间墙⾼度，各主要部位（室外地坪、出⼊⼝地⾯、窗台、门窗顶、檐⼝墙顶）的标⾼。
内部尺⼨：各层楼地⾯标⾼，楼梯平台标⾼，门洞⾼度(7) 楼、地⾯各层构造作法(8) 详图索引符号三、有关中图线、⽐例的规定⽤粗实线绘制被剖到的墙体、楼板、屋⾯板；⽤中粗实线绘制房屋的可见轮廓线；⽤细实线绘制较⼩的建筑构配件的轮廓线、装修⾯层线等；⽽⽤特粗实线绘制室内、外地坪线。
绘图⽐例⼩于等于1：50 时，被剖切到的构配件断⾯上，可省略材料图例。
绘制⽐例应与平⾯图绘图⽐例相同。
四、建筑剖⾯图的基本内容1、表明房屋被剖切到的建筑构配件，在竖向⽅向上的布置情况，⽐如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；2、表明房屋内未剖切到⽽可见的建筑构配件位置和形状。
⽐如可见的墙体、梁柱、阳台、⾬蓬、门窗、楼梯段以及各种装饰物和装饰线等；3、在垂直⽅向上室内、外各部位构造尺⼨，室外要注三道尺⼨，⽔平⽅向标注定位轴线尺⼨。
标⾼尺⼨应标注室外地坪、楼⾯、地⾯、阳台、台阶等处的建筑标⾼。
项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。
图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。
仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。
二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。
投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。
3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。
（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。
2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。
编号注写在剖切位置线的左侧，则表示投射方向从右向左。
（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。
2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。
三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。
2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。
通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。
3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。
4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。
局部剖面图与投影之间用波浪线作为分界线。
工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。
中篇剖面图一·识读要点1.建筑剖面图的形成与用途建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖面图的剖切位置应根据建筑物自身的复杂情况而定，一般剖切位置选择房屋的主要部位和构造较为典型的部位，比如剖切一层平面图，二层平面图等，用于只管查看每层的建筑物内部情况。
剖切楼梯间，构件等，用于说明楼梯或构件的详细结构，以便施工。
2.剖面图的图示内容和文字信息的识读如建施-14中的1-1剖面图，图中的信息如标高，尺寸，某构件的做法，剖切的轴线位置要注意到，我们还可以看到有部分楼梯及梯板表示为深色，有些楼梯及梯板表示为浅色，那是因为剖切位置是否切到了构件造成的。
3.剖面图的着重注意点4.在看剖面图时，要重点关注剖切位置、标高，有些情况下还需注意剖切面构件的材料。
注意剖切位置是为了总体了解图例的位置，比如某楼有两部不相同的楼梯，那么区分剖面图表示的楼梯就尤为重要。
关注标高一是为了区分建筑物的层数，二是因为有些构件可能与楼层标高不相同，比如卫生间的梁标高要低于楼层标高。
又如建施-14 1-1剖面图中，剖切位置为黑色我们就可以知道楼梯的组成材料是钢筋混凝土。
二、剖面图图纸导读1.在建筑施工图中，我们进行广联达办公大厦建施-9的A-A剖面图的导读。
这是一张A-A剖面图，首先看一下标高符号，-0.450表示室外地坪为-0.45m，-4.900表示地下室打最低点为-4.9米。
照此方法可知本建筑物结构最高点为16.5m，最低点为-4.9m，为地上4层，地下1层，建筑物的宽度为22.5m。
下方剖切面可以看出建筑物材料为钢筋混凝土。
接着我们能看出每个空间的用途，有门厅，库房，走廊等。
同时，建筑物的柱、梁我们也能清楚的看到，并且还可以看出梁及装饰层厚度共计为0.9m。
如果要算量的话，我们也要留意一下图左边的标注，比如女儿墙高0.9m，每层高3.9m等。
2.在结构施工图中，我们进行广联达办公大厦结施-15的1-1剖面图的导读。

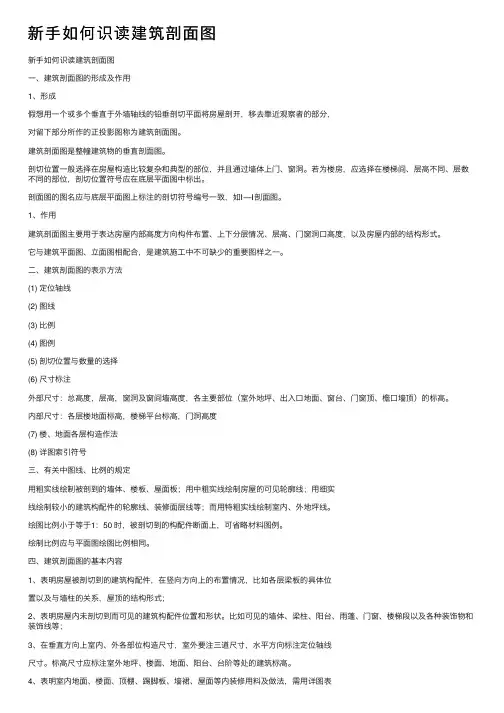

新手如何识读建筑剖面图
一、建筑剖面图的形成及作用
1、形成
假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。
建筑剖面图是整幢建筑物的垂直剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位，并且通过墙体上门、窗洞。
若为楼房，应选择在楼梯间、层高不同、层数不同的部位，剖切位置符号应在底层平面图中标出。
剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。
1、作用
建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。
它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。
二、建筑剖面图的表示方法
(1) 定位轴线
(2) 图线
(3) 比例
(4) 图例
(5) 剖切位置与数量的选择
(6) 尺寸标注
外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位（室外地坪、出入口地面、窗台、门窗顶、檐口墙顶）的标高。
内部尺寸：各层楼地面标高，楼梯平台标高，门洞高度
(7) 楼、地面各层构造作法
(8) 详图索引符号
三、有关中图线、比例的规定
用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1：50 时，被剖切到的构配件断面上，可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的基本内容
1、表明房屋被剖切到的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位
置以及与墙柱的关系，屋顶的结构形式；
2、表明房屋内未剖切到而可见的建筑构配件位置和形状。
比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等；
3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线
尺寸。
标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法，需用详图表
示处加标注详图索引符号。
5、标注定位轴线及编号，书写图名和比例
五、建筑剖面图的读图注意事项
1、阅读剖面图时，首先弄清该剖视图的剖切位置，然后逐层分析剖到哪些内容，投影看
到哪些内容。
（图名对照底层平面图，找到剖切位置及投影方向，由剖切位置结合各层平
面图，确定剖切到什么？投影后看到什么？以便弄清楚剖面图中每条线的含义）
2、弄清楚房屋从地面到屋面的内部构造形式及各层楼面、屋面与墙的关系
3、面图中的尺寸重点表明室内外高度尺寸，应校核这些细部尺寸是否与平面图、立面图
中的尺寸完全一致。
内外装修做法与材料是否也同平面图、立面图一致。
（清楚房屋的外
部和内部的主要尺寸及主要部位的标高。
窗台、窗顶、屋面为结构标高；楼面、平台面等为建筑标高——完成面标高）
以图58为例，说明剖面图的内容及识读步骤
（图58建筑剖面图）
该图表明被剖到建筑物内部的上下分层及屋顶的形式，反映梁、板、柱、墙之间的关系；表明高度方向上的三道尺寸及标高；图中不能表达清楚的地方可用索引符号表明。
