建筑总平面图的识读

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

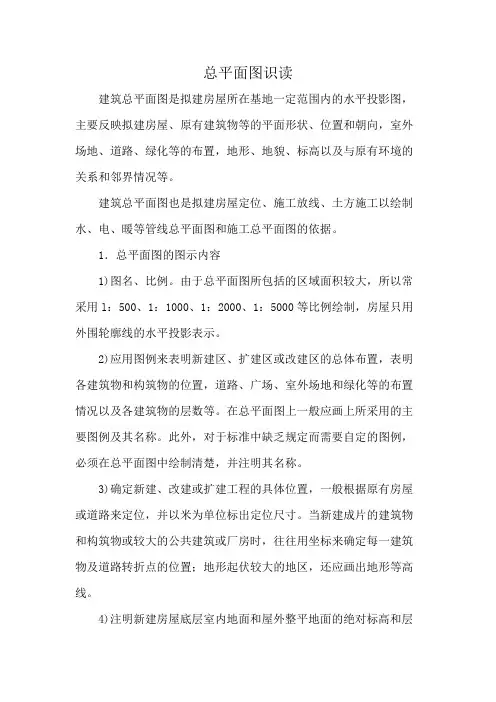

总平面图识读
建筑总平面图是拟建房屋所在基地一定范围内的水平投影图，主要反映拟建房屋、原有建筑物等的平面形状、位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。

建筑总平面图也是拟建房屋定位、施工放线、土方施工以绘制水、电、暖等管线总平面图和施工总平面图的依据。

1．总平面图的图示内容
1)图名、比例。

由于总平面图所包括的区域面积较大，所以常采用l：500、1：1000、1：2000、1：5000等比例绘制，房屋只用外围轮廓线的水平投影表示。

2)应用图例来表明新建区、扩建区或改建区的总体布置，表明各建筑物和构筑物的位置，道路、广场、室外场地和绿化等的布置情况以及各建筑物的层数等。

在总平面图上一般应画上所采用的主要图例及其名称。

此外，对于标准中缺乏规定而需要自定的图例，必须在总平面图中绘制清楚，并注明其名称。

3)确定新建、改建或扩建工程的具体位置，一般根据原有房屋或道路来定位，并以米为单位标出定位尺寸。

当新建成片的建筑物和构筑物或较大的公共建筑或厂房时，往往用坐标来确定每一建筑物及道路转折点的位置；地形起伏较大的地区，还应画出地形等高线。

4)注明新建房屋底层室内地面和屋外整平地面的绝对标高和层
数(常用黑小圆点数表示层数)。

5)画上带有指北针的风向频率玫瑰图(即风玫瑰图)或指北针，表示该地区的常年风向频率和建筑物的朝向。

6）规划红线在城市建设的规划地形图上划分建筑用地和道路用地的界线，一般都以红色线条表示。

它是建造沿街房屋和地下管线时，决定位置的标准线，不能超越。

2．建筑总平面图识图举例某单位生活区的总平面布置。

建筑总平面图的识读方法
建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。

主要包括建筑施工图、结构施工图和设备施工图，如图1所示。

图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。

总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。

图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。

它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。

建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。

图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。

建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。

图4
四、建筑剖面图的识读
建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。

建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。

图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。

建筑详图的分类如图6所示。

图6 建筑详图的分类。

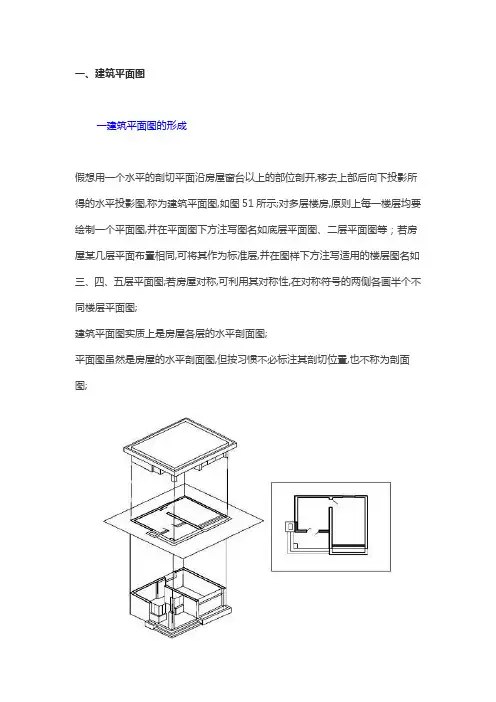

一、建筑平面图一建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示;对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名如底层平面图、二层平面图等；若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名如三、四、五层平面图;若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图;建筑平面图实质上是房屋各层的水平剖面图;平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图;二建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙或柱的位置、厚度和材料,门窗的位置、开启方向等;建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据;三建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据;凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号;3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号;剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号；凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读;9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向;四有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制;一般采用1：50、1：100、1：200 绘图平面图;建筑图例符号五建筑平面图的读图注意事项1、看清图名和绘图比例,了解该平面图属于哪一层；2、阅读平面图时,应由低向高逐层阅读平面图;首先从定位轴线开始,根据所注尺寸看房间的开间和进深,再看墙的厚度或柱子的尺寸,看清楚定位轴线是处于墙体的中央位置还是偏心位置,看清楚门窗的位置和尺寸;尤其应注意各层平面图变化之处;3、在平面图中,被剖切到的砖墙断面上,按规定应绘制砖墙材料图例,若绘图比例小于等于1：50,则不绘制砖墙材料图例;4、平面图中的剖切位置与详图索引标志也是不可忽视的问题,它涉及朝向与所表达的详尽内容;5、房屋的朝向可通过底层平面图中的指北针来了解;a底层平面图图是某学生公寓楼底层平面图;图某学生公寓楼底层平面图该底层平面图表达的主要内容有：1表明建筑的平面形状及房间的内部布局如：宿舍、卫生间等;图名为底层平面图,比例1：100,文字说明2 表明三道尺寸总尺寸、轴线尺寸、细部尺寸及标高,门窗尺寸室外标高为,首层室内标高为±;3 表明门窗编号;M-1,M-2,C-1,C-2等;4 表明室外台阶、散水等图中沿建筑物的四周有一圈散水,以防止雨水渗入到地下影响基础的稳定性,因其设有一定的坡度,故在转角处有一交接的斜线;宽度为1200mm,正面设有两个大门,侧面各设有一个侧门,各设有三步台阶;表明卫生间内的设备;5表明剖面图的剖切位置与代号;如在3～4轴之间设有一个贯穿南北的剖切符号1-1,用它来表示后面的1-1剖面图的剖切位置和剖视方向;6 首层画出指北针,以表明建筑物的朝向;b楼层平面图见图;图53楼层平面图的该楼层平面图与首层平面图不同之处有：1房间的布局不同2雨罩为了保护大门和便于人们出入,凡在首层平面图中有室外台阶处,在二层平面图中需画出大门上的雨罩,其他平面图就不用画了;3楼梯楼梯的走向有所不同4标高不同二、屋顶平面图一形成屋顶平面图是屋面的水平投影图,不管是平屋顶还是坡屋顶,主要应表示出屋面排水情况和突出屋面的全部构造位置;二屋顶平面图的基本内容1、表明屋顶形状和尺寸,女儿墙的位置和墙厚,以及突出屋面的楼梯间、水箱、烟道、通风道、检查孔等具体位置;2、表示出屋面排水分区情况、屋脊、天沟、屋面坡度及排水方向和下水口位置等;3、屋顶构造复杂的还要加注详图索引符号,画出详图;三屋顶平面图的读图注意事项屋顶平面图虽然比较简单,亦应与外墙详图和索引屋面细部构造详图对照才能读懂,尤其是有外楼梯、检查孔、檐口等部位和作法、屋面材料防水做法;c屋顶平面图屋顶平面图主要表明屋顶的形状,屋面排水方向及坡度,檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等;屋顶平面图比较简单,可用较小的比例绘制,见图54;图54屋顶平面图三、局部平面图局部平面图的图示方法与底层平面图相同;为了清楚表明局部平面图所处的位置,必须标注与平面图一致的轴线及编号; 常见的局部平面图有卫生间、盥洗室、楼梯间等,见图5;图5局部平面图。

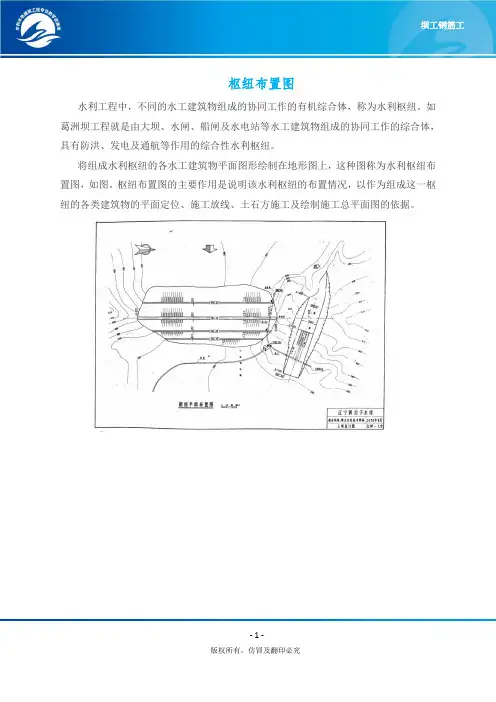

枢纽布置图
水利工程中，不同的水工建筑物组成的协同工作的有机综合体，称为水利枢纽。

如葛洲坝工程就是由大坝、水闸、船闸及水电站等水工建筑物组成的协同工作的综合体，具有防洪、发电及通航等作用的综合性水利枢纽。

将组成水利枢纽的各水工建筑物平面图形绘制在地形图上，这种图称为水利枢纽布置图，如图。

枢纽布置图的主要作用是说明该水利枢纽的布置情况，以作为组成这一枢纽的各类建筑物的平面定位、施工放线、土石方施工及绘制施工总平面图的依据。

- 1 -
版权所有，仿冒及翻印必究。

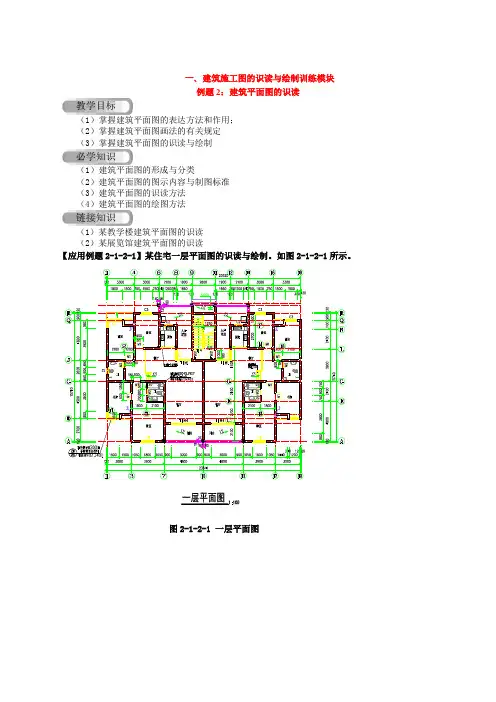

一、建筑施工图的识读与绘制训练模块例题2：建筑平面图的识读教学目标（1）掌握建筑平面图的表达方法和作用；（2）掌握建筑平面图画法的有关规定（3）掌握建筑平面图的识读与绘制必学知识（1）建筑平面图的形成与分类（2）建筑平面图的图示内容与制图标准（3）建筑平面图的识读方法（4）建筑平面图的绘图方法链接知识（1）某教学楼建筑平面图的识读（2）某展览馆建筑平面图的识读【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。

如图2-1-2-1所示。

图2-1-2-1 一层平面图教学内容1．建筑平面图的形成与分类（1）建筑平面图的形成与作用假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑平面图。

平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。

平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。

通常用1:50、1:100、1:200的比例绘制。

（2）建筑平面图的分类当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。

相同的楼层可用一个平面图来表示，称为标准层平面图。

如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。

（3）建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。

（4）定位轴线及编号房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。

凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。

定位轴线的画法及编号有如下规定：（1）定位轴线用细点画线绘制且应编号，编号应注写在定位轴线端部细实线的轴线圆内，其直径为8～10mm，但通用详图的定位轴线可不编号。

6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。

平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。

6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。

此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。

因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。

6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。

（2）表示建筑物的门、窗位置及编号。

（3）注明各房间名称及室内外楼地面标高。

（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。

（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

（6）表示室内设备（如卫生器具、水池等）的形状、位置。

（7）画出剖面图的剖切符号及编号。

（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

（9）标注详图索引符号。

《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。

索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。

索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
