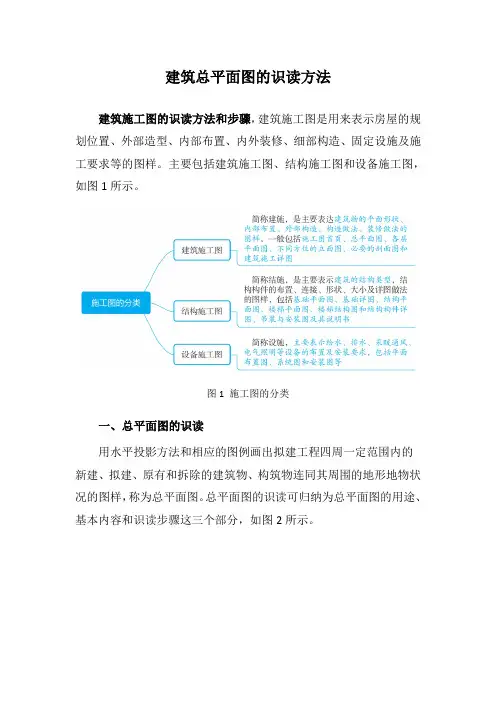

建筑总平面图的识读方法
建筑施工图的识读方法和步骤,建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。
主要包括建筑施工图、结构施工图和设备施工图,如图1所示。
图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样,称为总平面图。
总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分,如图2所示。
图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造,一般还要画出屋顶平面图。
它不是剖面图,其俯视屋顶的水平投影图,主要表示屋面的形状及排水情况和突出屋面的构造位置。
建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分,如图3所示。
图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图,简称立面图,就是对房屋的前后左右各个方向所作的正投影图。
建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分,如图4所示。
图4
四、建筑剖面图的识读
建筑剖面图简称剖面图,一般是指建筑物的垂直剖面图,且多为横向剖切形式。
建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分,如图5所示。
图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样,简称详图或大样图、节点图。
建筑详图的分类如图6所示。
图6 建筑详图的分类。

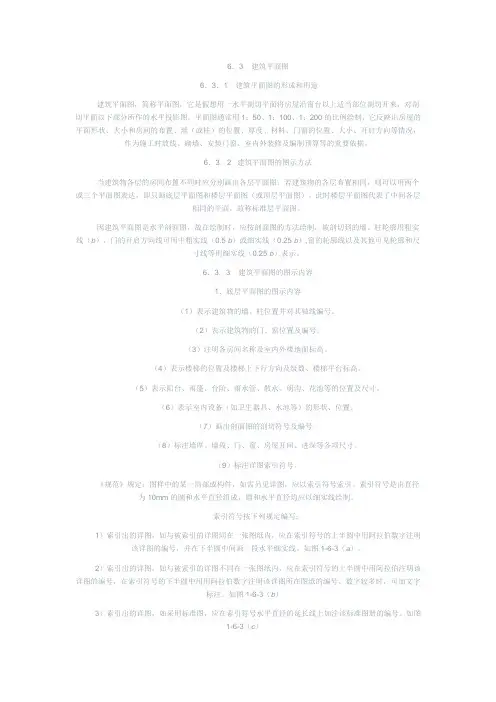

6.3 建筑平面图6.3.1 建筑平面图的形成和用途建筑平面图,简称平面图,它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来,对剖切平面以下部分所作的水平投影图。
平面图通常用1:50、1:100、1:200的比例绘制,它反映出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等情况,作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6.3.2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图;若建筑物的各层布置相同,则可以用两个或三个平面图表达,即只画底层平面图和楼层平面图(或顶层平面图)。
此时楼层平面图代表了中间各层相同的平面,故称标准层平面图。
因建筑平面图是水平剖面图,故在绘制时,应按剖面图的方法绘制,被剖切到的墙、柱轮廓用粗实线(b),门的开启方向线可用中粗实线(0.5 b)或细实线(0.25 b),窗的轮廓线以及其他可见轮廓和尺寸线等用细实线(0.25 b)表示。
6.3.3 建筑平面图的图示内容1.底层平面图的图示内容(1)表示建筑物的墙、柱位置并对其轴线编号。
(2)表示建筑物的门、窗位置及编号。
(3)注明各房间名称及室内外楼地面标高。
(4)表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
(5)表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
(6)表示室内设备(如卫生器具、水池等)的形状、位置。
(7)画出剖面图的剖切符号及编号。
(8)标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
(9)标注详图索引符号。
《规范》规定:图样中的某一局部或构件,如需另见详图,应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成,圆和水平直径均应以细实线绘制。
索引符号按下列规定编写:1)索引出的详图,如与被索引的详图同在一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线。
一、建筑平面图(一)建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示.对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图).若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图.平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图。
(二)建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等.建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。
(三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1:100、1:200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据.凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号;凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向.(四)有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1:50、1:100、1:200 绘图平面图.建筑图例符号(五)建筑平面图的读图注意事项1、看清图名和绘图比例,了解该平面图属于哪一层;2、阅读平面图时,应由低向高逐层阅读平面图。
一、建筑平面图(一)建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示。
对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等);若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图)。
若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图。
(二)建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等。
建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。
(三)建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1:100、1:200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据。
凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号;凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向。
(四)有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制;较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1:50、1:100、1:200 绘图平面图。
一、建筑施工图的识读与绘制训练模块例题2:建筑平面图的识读教学目标(1)掌握建筑平面图的表达方法和作用;(2)掌握建筑平面图画法的有关规定(3)掌握建筑平面图的识读与绘制必学知识(1)建筑平面图的形成与分类(2)建筑平面图的图示内容与制图标准(3)建筑平面图的识读方法(4)建筑平面图的绘图方法链接知识(1)某教学楼建筑平面图的识读(2)某展览馆建筑平面图的识读【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。
如图2-1-2-1所示。
图2-1-2-1 一层平面图教学内容1.建筑平面图的形成与分类(1)建筑平面图的形成与作用假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开,所得的水平面投影图为建筑平面图。
平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。
平面图是表达房屋建筑图的基本图样之一,作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。
通常用1:50、1:100、1:200的比例绘制。
(2)建筑平面图的分类当建筑物各层的房间布置不同时,应分别画出各层平面图,如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同的楼层可用一个平面图来表示,称为标准层平面图。
如平面对称,可用对称符号将两层平面图各画一半合并成一个图,并在图的下方注写图名和比例。
(3)建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出,门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出,其余可见轮廓线均用细实线画出,如需表达高窗、通气孔、搁板等不可见部分,则应以中虚线或细虚线绘制。
(4)定位轴线及编号房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线,是设计和施工中定位放线的重要依据。
凡主要的墙和柱、大梁、屋架等主要承重构件,都应画上轴线并用该轴线编号来确定其位置。
定位轴线的画法及编号有如下规定:(1)定位轴线用细点画线绘制且应编号,编号应注写在定位轴线端部细实线的轴线圆内,其直径为8~10mm,但通用详图的定位轴线可不编号。
(2)平面图上定位轴线的编号,宜标注在图的下方与左侧(有时上、下、左、右均标注),如图4-2所示。
横向编号应用阿拉伯数字从左至右编写,竖向编号应用大写拉丁字母(但I、O、Z例外,以免与数字混淆)由下至上顺序编写,两根轴线之间,如需附加轴线时,应以分数表示,分母表示前一轴线的编号,分子表示附加轴线的编号。
如图2-1-2-2所示。
图2-1-2-2定位轴线及编号2.平面图的识读步骤。
如图2-1-2-1所示。

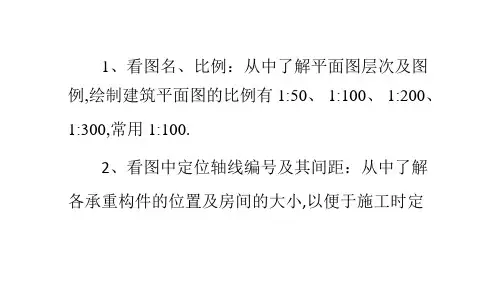

(1)读图名、比例。
在平面图下方应注出图名和比例,从图可知是职工住宅的一层平面图,比例为1:100。
(2)读指北针,了解建筑物的方位和朝向。
图中所示建筑正面朝南,背面朝北。
(3)读定位轴线及编号,了解各承重墙、柱的位置。
图中有19根横向定位轴线,9根纵向定位轴线,主轴线均位于240墙中间。
(4)读房屋的内部平面布置和外部设施,了解房间的分布、用途、数量及相互关系。
图中平面形状为一矩形,主要出入口在北面中间楼梯间处,楼梯间上行的梯段被水平剖切面剖断,用45。
倾斜折断线表示。
为一梯两户左右对称式住宅。
每户为两室一厅、一厨一卫和一个阳台。
卫生间的通道处顶部设有隔板(有虚线表示)。
房屋四周设有散水。
(5)读门、窗及其他构配件的图例和编号,了解它们的位置、类型和数量等情况。
门、窗代号分别为M、C(汉语拼音首写字母大写),如图中大门编号为M-1,C-1等。
施工图中对于门窗型号、数量、洞口尺寸及选用标准图集的编号等一般都列有门窗表,见前面表4-6所示。
(6)读尺寸和标高,可知房屋的总长、总宽、开间、进深和构配件的型号、定位尺寸及室内外地坪的标高。
平面图中,外墙一般要标注三道尺寸,最外一道为建筑物的总长和总宽,中间一道是轴线间尺寸即表示房屋的开间和进深,最里面一道为细部尺寸。
如图中房屋总长23640mm,总宽15740mm;房间开间3000mm、3900mm等,进深3900mm、4800mm等;C-3窗的定形尺寸为1500mm、距④轴线的定位尺寸为750mm等。
此外还应注出必要的内部尺寸和某些局部尺寸,墙体厚度为240mm、120mm等;平面图中还应注出楼地面的标高,如图中地面标高±0.000,-0.600等3.建筑平面图的绘图步骤(1)绘制施工图的目的和要求只有掌握了建筑施工图的内容、图示原理与方法并学会绘制施工图,才能把设计意图和内容正确地表达出来。
同时,通过施工图的绘制,可以进一步认识房屋的构造,提高读图能力,熟练绘图技能。
绘制的施工图,要求投影正确、技术合理、表达清楚、尺寸齐全、线型粗细分明、字体工整以及图样布置紧凑、图面整洁等,这样才能满足施工的需要。
(2)绘制建筑施工图的步骤与方法①确定绘制图样的数量:根据房屋的外形、层数、每层的平面布置和内部构造的复杂程度以及施工的具体要求,来决定绘图的内容和图样的种类,并对各种图样及数量作全面规划、安排,防止重复和遗漏,便于前后对照查阅和方便施工。
②选择合适的比例:在保证图样能清晰表达其内容的情况下,根据各图样的具体要求和作用,选用常用的比例。
③合理组合与布置:在确定各种图样和数量之后,应考虑把哪几个图安排在一张图上。
在图幅大小许可的情况下,尽量保持各投影图之间的三等关系(如将同比例的平、立、剖面图绘在同一张图纸上,保持长对正、高平齐、宽相等的投影关系)。
或将同类型的、内容关系密切的图样,集中在一张或顺序连接的图纸上,以便对照查阅。
④绘制图样:绘制施工图的顺序,一般是按平面一立面一剖面一详图的顺序来进行的。
但也可以在画完平面图后,再画剖面图(或侧立面图),然后根据投影关系再画出正立面(背立面)图,这时正立面图上的屋脊线可由剖面图(或侧立面图)投影而得。
⑤为保证图样整洁、清晰,可先用H或2H绘图铅笔绘出轻、淡、细的底稿线,在全部打好各图样的底稿线经检查无误后再按“国标”要求用B或HB绘图铅笔加粗、加深线型或上墨线。
在打底稿线时注意同一方向或相等的尺寸一次量出,以提高绘图的速度。
铅笔加深、加粗或上墨线时,要注意线型粗细分明、浓淡一致,一张图上同一比例的同类型线型要同粗,数字大小要一致,中文字要按字号打好格子书写。
一般先画好图,后再注写尺寸和文字说明。
(3)平面图画法(以标准层平面图为例),如图2-1-2-3所示。
①画出定位轴线根据开间和进深尺寸定出各轴线(图2-1-2-3(a))。
②画墙身厚度及柱的轮廓线,定门窗洞位置。
定门窗洞位置时,应从轴线往两边定窗间墙宽,这样门窗洞宽自然就定出了(图2-1-2-3(b))。
③画楼梯、衣柜、壁柜、搁板等细部,画出窗的图例及门的开启线(图2-1-2-3(c))。
④经检查无误后,擦去多余的作图线,按线型要求加深或加粗图线,或上墨线。
并注上或画上轴线的编号、尺寸线等,图2-1-2-3(d)所示;标注尺寸、剖切位置线、门窗编号、注写图名、比例及其他文字说明,最后完成平面图。
图2-1-2-3 建筑平面图绘图步骤【应用例题2-1-2-2】某住宅楼层及顶层平面图的识读与绘制。
如图2-1-2-4、2-1-2-5所示。
1.楼层(标准层)平面图的识读图2-1-3所示的标准层平面图,为职工住宅一层~五层共用的楼层平面图,各层局部不同之处已用文字说明。
楼层平面图的图示内容和方法与一层平面图有些内容相同。
不同之处要于:(1)在楼层平面图中,不必再画出底下平面图中已显示的指北针、剖切符号,以及室外地面上的散水或明沟等。
(2)应按投影关系画出下一层平面图中未表达的室外构配件和设施,如下一层窗顶的遮阳板,出人口上方的雨篷,本层的阳台等。
表达标准层房屋的内部平面布置和外部设施,了解房间的分布、用途、布局和组合。
该平面组合是一梯两户,由南向楼梯间入户,每户四室两厅和一间厨房、两个卫生间、一个洗漱间,南北方向均有阳台,一层楼梯间处还设有雨篷,厨房排烟设置了烟道,入户处设置了搁板等。
(3)标准层中门窗编号、尺寸和标高均与底下平面图不同,如图中室内地面标高为2.200、5.500,门窗可结合门窗表4-6对照识读。
(4)楼层平面图中,楼梯间上行的梯段被水平剖切面剖断,绘图时用450倾斜折断线分界,画出上行梯段的部分踏步,下行的梯段完整存在,且有部分踏步与上行的部分踏步投影重合。
图2-1-2-4 楼层平面图2.屋顶平面图图2-1-2-5所示的屋顶平面图,是将高于屋顶的楼梯间水平剖切后(剖切平面高于屋顶),用1:100比例绘出的屋顶俯视图。
在屋顶平面图中,一般表明突出屋顶的楼梯间、电梯机房、水箱、管道、烟囱等的位置和屋面排水方向(用箭头表示)及坡度、女儿墙、雨水口的位置等。
图中屋面雨水从中分为两部分,南向.北向各自有组织排水,再分别经外墙上的雨水口和落水管排至室外地面。
图2-1-2-5 屋顶平面图综合练习】1.某教学楼建筑平面图的识读与绘制(1)基础思考题1)建筑平面图是假想用一个水平的剖切平面。
2)对于多层楼房,一般每层都应画出平面图。
当中间各层平面布置完全相同时,可只画出一个平面图,该平面图称为平面图。
建筑平面图的常用比例为。
3)画出门窗开启的平面图例:单扇平开门、双单扇平开门、壁柜、洗脸池4)掌握建筑平面图的线型。
凡是被水平剖切到的墙、柱等断面轮廓线用线表示。
平面图中的定位轴线用线表示。
投影可见构件的轮廓线用线表示。
5)掌握定位轴线及编号。
定位轴线用线绘制且应编号,编号应注写在定位轴线端部细实线的轴线圆内,其直径为。
平面图上定位轴线的编号,一般宜标注在图的。
横向编号应用、从至编写;竖向编号应用(但例外,以免与数字混淆)由至顺序编写,两根轴线之间,如需附加轴线时,应以表示。
(2)案例思考题1)该教学楼的平面形状为,长度为,宽度为,有间教室,开间尺寸为,进深尺寸为。
2) 该教学楼有种门的类型,尺寸为;有种窗的类型,尺寸为。
3)该教学楼的卫生间平面形状为,开间及进深尺寸为。
4)该教学楼的楼梯间的开间及进深尺寸为,踏步级数为级。
5)该教学楼的遮阳设施是形式,宽度为。
6)该教学楼的屋面排水坡度为,天沟宽度为,共设有排水孔。
(3)抄绘教学楼建筑平面图。
2.某展览馆建筑平面图的识读与绘制。
