**烟草现场安装焊接工艺**烟草工程现场安装焊接量较大，又逢冬季施工，环境温度低，焊接难度较大。
为保证现场的焊接施工质量，制定此焊接工艺方案。
施工人员必须遵照执行。
一、焊接部位：1、上节柱与下节柱的对接接头；2、钢梁与钢柱的对接接头。
3、钢梁上的栓钉焊接。
二、接头形式：三、安装：把下节钢柱安装调正后，安装下节钢柱上的所有钢梁并拧紧高强螺栓，调整合格后，对下节钢柱上的焊缝进行焊接。
焊接顺序：1、同一节柱上的梁，先焊上层梁，后焊下层梁。
2、柱两侧对称的梁应同时焊接，同一根梁的两端不能同时焊接。
3、同一根梁的上下翼板应先焊下翼板，后焊上翼板。
4、从中部柱开始焊接，对称向外围焊接。
5、上下节柱的对接接头采用对称焊接，施焊时，应两人同时对称焊接一个接头，防止焊接变形引起柱弯曲。
对称的两面先焊至1—3层，然后将另外对称的两个面焊满，再将未焊满的焊缝焊满。
四、焊前准备：1、焊接材料采用J506焊条，焊条应储存在干燥、通风良好的地方，由专人保管。
2、焊接前焊条要烘干，烘干温度350℃保温2小时。
领用的焊条应放在120℃恒温保温筒内，随用随取。
领用的焊条应在4小时内用完，用不完的焊条应重新烘干，焊条烘干次数不能超过2次。
受潮的焊条禁止使用。
焊条烘干装置及保温装置的加热、测温、控温性能应符合使用要求。
3、焊缝坡口表面及组装质量：焊接坡口采用火焰切割、砂轮打磨加工，坡口表面不应有油、锈、氧化铁、油污等杂质。
缺棱1—3毫米时，应修磨平整；缺棱超过3毫米时，用直径不超过3.2毫米的J506焊条补焊，并修磨平整。
4、施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，要修磨补焊合格后方能施焊。
5、严禁接头间隙中填塞焊条头、铁块等杂物。
6、焊接作业环境焊接作业区风速当8m/s,应设防风棚进行防风。
7、当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。
8、梁与柱焊接的角焊缝两端必须加引弧板和引出板，其材质和坡口形式与被焊母材相同，引弧板长度大于等于30毫米，宽度大于等于50毫米，焊缝引出长度大于25毫米。
常用焊条烘干规范 Prepared on 22 November 2020常用焊条烘干规范焊条型号烘烤温度时间用途J422150℃1-2小时焊接普通强度的钢材以及管道压力容器等J427350℃1-2小时焊接普通强度的钢材以及管道压力容器等J502150℃1-2小时焊接低合金钢管16MnJ507350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J508400℃1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件J857350-400℃1小时焊接抗拉强度高的低合金钢J422Fe16200℃1小时焊接重要的碳钢J507Fe16350-380℃1小时焊接厚而大的钢结构J50570-90℃1小时焊接低合金钢管R107350℃1小时焊接炉管（低合金高强度钢材）R507350℃1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo）A132/137250℃1小时0Cr18Ni9TiA207/202250℃1小时0Cr17Ni12Mo2A302/312250℃1小时16Mn+0Cr18Ni9Ti焊丝一般采用ER50-6也就是H08Mn2SiA。
各种常用焊丝的特点及选用原则（一）一、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。
1、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。
（1）低锰焊丝（如H08A）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。
（2）中锰焊丝（如H08MnA,H10MnS）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。
（3）高锰焊丝（如H10Mn2H08Mn2Si）：用于低合金钢焊接。
2、高强钢用丝这类焊丝含Mn1%以上，含%~%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。
焊接件通用技术条件1 范围本标准适用于公司所有产品中采用手工电弧焊、钨极氩弧焊、富氩气体保护焊及自动焊焊接的零部件。
本标准适用于产品图样或技术文件中无特殊要求的焊接件。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T 986 埋弧焊焊缝坡口的基本形式和尺寸GB/T 2649 焊接接头机械性能试验取样方法GB/T 2650 焊接接头冲击试验方法GB/T 2651 焊接接头拉伸试验方法GB/T 2652 焊缝及熔敷金属拉伸试验方法GB/T 2653 焊接接头弯曲及压扁实验方法GB/T 3323 钢熔化焊对接接头射线照相和质量分等GB/T 5117 碳钢焊条GB/T 5118 低合金钢焊条GB/T 8110 气体保护焊丝用碳钢、低合金钢焊丝JG/T 5082.1 建筑机械与设备焊接件通用技术条件3 一般要求3.1焊接结构件的制造应符合设计、工艺文件和本标准的规定。
3.2焊接生产过程对环境温度的规定：3.2.1零件和成品矫正时，不应低于下列温度：3.2.1.1低碳钢材质：－20℃；3.2.1.2低合金结构钢材质：－15℃。
3.2.2一般焊接件允许施焊温度应符合表1的规定。
3.2.3焊接件在低温条件下（如表1所列）焊接时，钢材表面应进行预热，必须保证预热区宽度大于被焊板材厚度的4倍，且每侧预热宽度不得小于100mm，必须保证加热到100～200℃后才能施焊。
如果用火焰预热时，焰芯距板面距离应大于50mm。
3.2.4在常温条件下，对刚性大、可焊性差的焊接件，也应焊前预热（预热温度在100～200℃范围内），焊后需进行保温或回火消除焊接应力。
NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)NB/T47014-2011 预焊接工艺规程(pWPS)。
焊材烘干温度一览表TD-577、TD-656、TD-707铸铁低氢系T-CAST 0.5% 300～350℃30～60分钟石墨系T-CAST50、T-CAST70、T-CAST100 1.5% 70～100℃30～60分钟镍基低氢系TNC-70A、TNC-70B、TNC-70C、TNM-10、TNM-9、TN-110、TNM-17、TNC-60 0.15% 350～400℃30～60分钟埋弧焊剂烧结型TF-385，565（碳钢用）350℃60分钟烧结型TFS-300（不锈钢用）200～300℃60分钟缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
二、缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊（1）电流太强。
（2）焊条不适合。
（3）电弧过长。
（4）操作方法不当。
（5）母材不洁。
（6）母材过热。
（1）使用较低电流。
（2）选用适当种类及大小之焊条。
（3）保持适当的弧长。
（4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。
（5）清除母材油渍或锈。
（6）使用直径较小之焊条。
CO2气体保护焊（1）电弧过长，焊接速度太快。
（2）角焊时，焊条对准部位不正确。
（3）立焊摆动或操作不良，使焊道二边填补不足产生咬边。

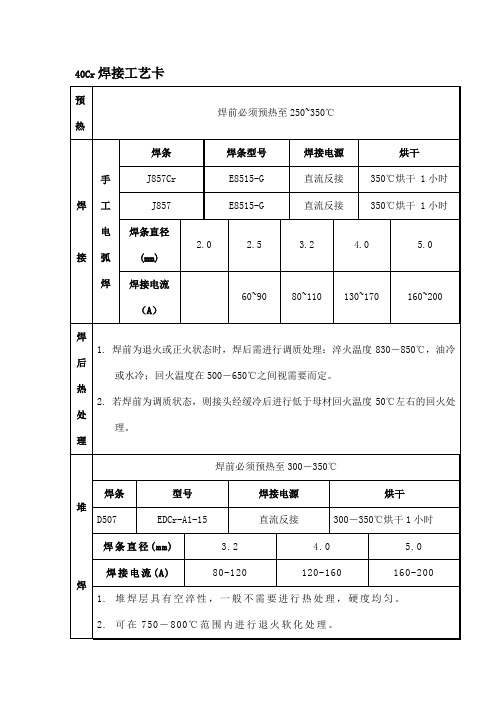

40Cr焊接工艺卡
预
热
焊前必须预热至250~350℃
焊接手
工
电
弧
焊
焊条焊条型号焊接电源烘干
J857Cr E8515-G 直流反接350℃烘干 1小时
J857 E8515-G 直流反接350℃烘干 1小时焊条直径
(mm)
2.0 2.5
3.2
4.0
5.0
焊接电流
（A）
60~90 80~110 130~170 160~200
焊
后热处理1. 焊前为退火或正火状态时，焊后需进行调质处理：淬火温度830－850℃，油冷
或水冷；回火温度在500－650℃之间视需要而定。
2. 若焊前为调质状态，则接头经缓冷后进行低于母材回火温度50℃左右的回火处
理。
堆焊
焊前必须预热至300－350℃
焊条型号焊接电源烘干
D507 EDCr-A1-15 直流反接300－350℃烘干1小时焊条直径(mm) 3.2 4.0 5.0
焊接电流(A) 80-120 120-160 160-200
1. 堆焊层具有空淬性，一般不需要进行热处理，硬度均匀。
2. 可在750－800℃范围内进行退火软化处理。
3. 加热至900－1000℃后空冷或油淬后，可重新硬化。
备注1. 焊前必须严格清理焊件及坡口表面的铁锈、油污、水分等。
2. 施焊过程中，层间温度应不低于预热温度的下限，且不高于400℃。
浅谈化工装置对焊支管台焊接质量控制浅谈化工装置对焊支管台焊接质量控制连厚波桑梓心于吉俊朱华【摘要】通过对化工装置工艺管道支管台焊接工艺、焊接管理要素进行优化控制，确保最终获得良好的焊缝质量，确定了该类支管台的焊接方法、工艺参数以及焊接过程中的质量控制措施，应用于裂解装置工艺管线支管台的安装质量控制，积累了该类支管台的安装质量控制经验。
关键词：支管台；质量控制；焊接1.概述支管台是国内外近年来应用较多的，用于支管连接的补强型管件，代替传统使用的异径三通、补强板、加强管段等支管连接型式，具有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。
支管台的形式多样，如：对焊支管台、承插焊支管台、螺纹支管台、短管支管台、斜接支管台及弯头支管台等，本文仅以材质为ASTM A105的标准型对焊支管台为例，浅谈该类支管台与主管连接位置的焊接质量控制。
2. 焊接质量控制措施(1)焊工选择焊工需按照《特种设备焊接操作人员考核细则》的有关规定，取得相关焊接项目资质，我们选择覆盖范围较大的管板角接头试件，代号6FG[1]项目的资质作为我们现场焊接对焊支管台的资质。
焊工入场焊接作业前进行入场考试，考试内容等同于《特种设备焊接操作人员考核细则》中代号为6FG的考核要求，经各方见证合格以后下发现场焊接作业许可证。
从人员本身操作技能进行了控制，避免了因各种原因导致的焊工实际操作技能达不到现场焊接的质量要求。
(2)焊接设备选用完好的ZX7—400S焊机，此类焊机体积小，重量轻，适合移动作业, 控制面板优良并设计具有多种安全防护功能。
(3)焊接材料选择和控制第一，依据合格的《焊接工艺评定报告》，焊材选用：焊丝ER49-1，焊条E4315。
焊条、焊丝必须有质量合格证明，并且在有效期内方可使用。
第二，焊条烘烤合格后方能使用，E4315焊条的烘干温度为350℃，恒温1h，120～150℃保温待用。
管道焊接作业指导书第一篇：管道焊接作业指导书XXXX项目XXX工程管道焊接作业指导书编制：审核：审批：XXX建设公司XXXX项目XXX工程项目部 2013年05月10日管道焊接作业指导书一、焊工必须遵守安全、文明施工的规定1、电焊工必须经过训练，考试合格发给操作证后，才能独立操作。
2、认真熟悉焊接有关图样，弄清焊接位置和技术要求。
3、检查电源线是否破损，地线接地是否可靠，导电嘴是否良好，极性是否选择正确。
4、焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。
5、焊工必须按照规定经相应试件考试合格后，方可上岗位焊接。
6、使用的焊接材料应具有出厂合格证明书和质量保证书。
其它工器具：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。
7、焊工在使用电磨工具时采取防护措施。
使用前检查电磨工具砂轮片是否松动，是否需要更换砂轮片。
8、作业区如有易燃易爆物品时，要做好防止飞溅物的措施。
9、焊接时应注意避免飞溅或电弧损伤设备、飞溅。
10、禁止焊接有油污、将近燃易爆气体等的容器物品。
11、禁止在不停电的情况下检修，清扫焊机或更换保险丝，以防触电。
12、焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。
13、焊接时，不得有穿堂风，并应有防风措施。
14、打底完成后，应认真检查打底焊缝质量，确认合格后再进行盖面焊接。
15、焊缝经无损检验，如有缺陷，可用挖补的方式返修，但同一位置上挖补次数不得超过三次，并做到：a.彻底清楚缺陷。
b.补焊时，应按原工艺要求进行。
16、现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。
17、当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。
18、雨天不得在露天电焊。
在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
19、电焊、氩弧焊等，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。
焊缝成型：焊缝过度圆滑、匀直，接头良好加强面高： 0-3mm焊缝宽窄差：≤3mm裂纹、弧坑、气孔、夹渣：无二、各种焊接方法操作规定一）、氩弧焊安全操作规程1、氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa，以保证充氩纯度。
