低合金耐热钢管焊前预热焊后热处理技术措施(新版)

焊接及焊后热处理作业指导书1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。

2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。

2.2 DL5007-92《电力建设施工及验收技术规范（火力发电厂焊接篇）》。

2.3 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》。

2.4 其他现行有关标准、规范、技术文件。

3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。

如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。

3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。

3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。

3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。

3.2 对材料的要求3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。

3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。

对焊接材料的具体要求详见《压力管道组成件、支承件及相关材料检验试验规程》，其中钨棒宜采用铈钨棒；氩气纯度不应低于99.95%；二氧化碳气纯度不低于99.5%；含水量不超过0.005% 。

焊前预热及焊后热处理作业指导书目录1.目的2.适用范围3.编制依据4.工程概况、特点及主要工程量5.劳动力计划和作业人员的资格要求6.主要施工机械、工具、器具及材料计划7.施工进度计划8.施工准备9.作业程序10.作业方法、工艺要求及质量标准11.工序交接及成品保护12.强制性条文13.安全和文明施工措施14.绿色施工及节能减排15.技术记录1．目的为了使项目作业规范、符合程序、满足标准，确保施工安全、优质、准点完成，编制本作业指导书。

2．适用范围本作业指导书适用于国电泰州电厂二期工程#4机组焊前预热及焊后热处理施工作业3．编制依据1)国电泰州电厂二期工程B标段相关施工图纸2)《国电泰州电厂二期工程B标段施工组织设计》3)《国电泰州电厂二期工程B标段焊接专业施工组织设计》4)《江苏省电力建设第一工程公司焊接工艺评定》5)《焊接工艺评定规程》（DL/T868-2004）6)《火力发电厂焊接技术规程》（DL/T869-2012）7)《火力发电厂焊接热处理技术规程》（DL/T819-2010）8)《火力发电厂金属监督技术规程》(DL/T438-2009)9)《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）10)《工程建设标准强制性条文》电力工程部分(2011版)11)《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）12)《建筑工程绿色施工评价标准》（GB/T50640-2010）13)《施工现场临时用电安全技术规范》 JGJ46-200514)中国国电集团绿色火电厂建设指导意见4．工程概况、特点及主要工程量4.1工程概况锅炉方面热处理焊口按管径分为小径管和中大径管。

小径管主要包括：水冷壁、低过、过热器悬吊管、隔墙、一次低温再热器、一次高温再热器、二次低温再热器、二次高温再热器；中径管包括水冷壁连接管、隔墙连接管、集箱手孔等；大径管包括下降管系统、启动分离器、贮水罐出口连接管、隔墙出口汇集集箱到隔墙出口分配母管连接管、二次再热低温出口到高温进口连接管、过热器低温出口到高温进口管道、一次再热低温出口到高温进口连接管、水冷壁出口至分离器连接管等。

焊接作业指导书（含焊接热处理工艺）合金钢管道（15CrMoG）编制人：审核人：批准人：建设机械分公司技术质量部目录一、适用范围 (3)1.1总则 (3)二、编制依据 (3)三、工程一览 (4)四、对焊工及热处理工的要求 (4)五、焊接材料的选择 (5)六、焊接设备、材料及焊接环境的要求 (5)七、主要施工机具 (6)八、焊接施工 (7)8.1材料验收 (7)8.2 焊接工艺及流程 (7)九、焊接热处理 (10)9.1作业项目概述 (10)9.2作业准备 (10)9.3作业条件 (11)9.4热处理作业程序 (12)9.5 质量检查与技术文件 (18)十、质量检验 (20)十一、安全技术措施 (21)一、适用范围本作业指导书适用于鞍钢股份能源管控中心1#4#干熄焦余热发电项目工程的管道安装施工。

1.1总则1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。

2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。

3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。

4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。

二、编制依据1、施工蓝图；2、DL/T5031-94《电力建设施工及验收技术规范管道篇》;3、DL/T 821-2002《钢制承压管道对接焊接接头射线检验技术规程》；4、DL/T869-2004《火力发电厂焊接技术规程》；5、《压力管道安全技术监察规程-工业管道》TSGD0001-20096、GB/T17394—1998《金属里氏硬度试验方法》7、DL/T819—2002《火力发电厂焊接热处理技术规程》8、GB/T16400—2003《绝热用硅酸铝棉及其制品》三、工程一览名称规格材质管道类别管道长度无缝钢管D377×13 15CrMoG GD1无缝钢管D273×9 15CrMoG GD1四、对焊工及热处理工的要求1、参加本工程焊接的焊工必须有焊工合格证，并有相应的合金钢氩弧焊合格项目，凡无此合格项目的焊工不得超项焊接。

焊前预热及焊后热处理施工方案(修)
一、简介
焊接是一种常见的金属连接方法，而焊前预热及焊后热处理是确保焊接质量的
重要步骤。

在焊接过程中，预热和热处理可以减少焊接变形和裂纹，提高焊缝的强度和韧性。

本文将针对焊前预热和焊后热处理的施工方案进行探讨和总结。

二、焊前预热方案
1. 钢结构预热
在焊接钢结构之前，必须严格执行预热的要求。

预热的目的是减缓冷却速度，
减少应力，避免冷脆，保证焊接接头的质量。

预热温度和时间应严格按照焊接工艺规程执行。

2. 铝合金预热
预热对铝合金的影响尤为重要，可以避免氧化皮的产生，减少热裂纹的风险，
并提高熔池的流动性。

预热温度应根据具体材料而定，通常在150°C至250°C之间。

三、焊后热处理方案
1. 延时冷却
焊接完成后，应立即对焊接接头进行冷却处理。

延时冷却可以减缓焊缝冷却速度，降低残余应力，减少裂纹的产生。

延时时间根据焊接材料和工艺规范确定。

2. 热处理
对于一些关键部位或特殊要求的焊缝，需要进行热处理以提高焊接接头的性能。

热处理可包括回火、时效处理等，具体热处理方案应根据实际情况确定。

四、总结
焊前预热及焊后热处理是确保焊接接头质量的关键步骤，必须严格执行相应的
施工方案和工艺要求。

只有在预热和热处理环节做到位，才能确保焊接接头的质量稳定和可靠，从而保障结构的安全性和可靠性。

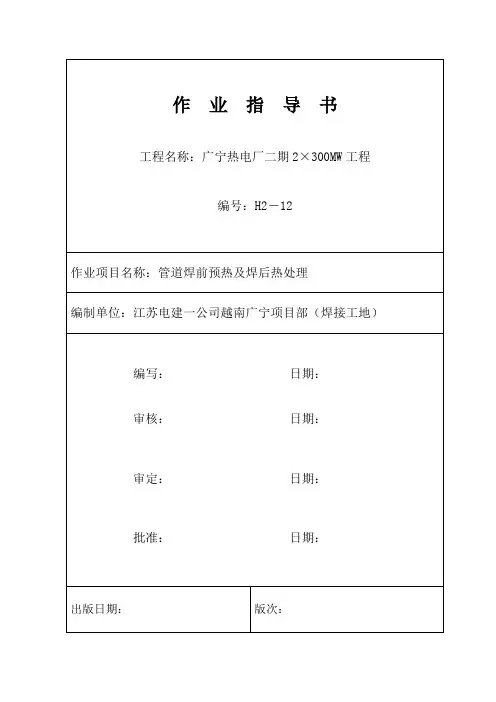

目录1、适用范围2、编制依据3、工程概况及主要工程量4、作业人员的资格和要求5、施工主要机具、工具及材料计划6、作业程序、方法及工艺要求7、质量检查及验收8、各级人员职责与权限9、安全文明施工10、环境管理附：焊前预热及焊后热处理工程项目一览表1、适用范围本作业指导书适用广宁热电厂二期2×300MW工程管道焊前预热及焊后热处理施工。

2、编制依据2.1《火力发电厂焊接技术规程》（DL/T 869-2004）2.2《火电施工质量检验及评定标准》焊接篇（1996版）2.3《火力发电厂焊接热处理技术规程》（DL/T 819-2002）2.4《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）2.5《T91/P91钢焊接工艺导则》电源质[2002]100号2.6工程有关图纸。

3、工程概况及主要工程量广宁热电厂二期2×300MW工程，安装两台由上海锅炉厂引进法国阿尔斯通技术生产的W火焰炉，为一次中间再热、单炉膛、平衡通风、露天布置、固态排渣。

汽轮机为上海汽轮机有限公司引进技术生产的C300-16.7/0.981/538/538型亚临界、中间再热、双缸双排汽、凝汽式汽轮机。

本工程需做热处理的焊口主要有主蒸汽管道及旁路、热再管道、主给水管道、高中压导汽管道、抽汽管道、锅炉连通管、集汽联箱、下降管、下水包及部分过热器管子等。

每台机组有2600多只焊口需预热，2000多只焊口需做焊后热处理，其中有8只超厚壁大径管和70多只SA335-P91管道需全过程温度跟踪控制。

4、作业人员的资格和要求4.1参加作业的热处理工必须持有有效热处理工资格证书。

4.2热处理工应有良好的工艺作风，遵守热处理作业指导书中的规定，做到操作无误、记录准确。

4.3热处理结束后应进行自检，并及时整理好热处理资料。

5、施工主要机具、工具及材料计划6、6.1准备工作及要求6.1.1热处理使用的计量器具必须经过校验，并在有效期内使用。

15CrMo钢管的焊后热处理工艺?焊接?!~一rMo管酶盾雅理蓥重庆JJI维建安工程有限公司(401254)李熙莉目前,在石油化工行业低合金耐热钢的应用越来越普遍,特别是Cr—Mo型耐热钢.由于这类钢含有一定量的碳和合金元素.所以焊接时有一定的淬硬倾向,在较大拘束应力作用下,容易产生冷裂纹,焊接性较差.因此,焊前必须进行预热.焊后为了加速扩散氢的逸出,必须进行焊后热处理:由于珠光体和马氏体耐热钢具有形成延迟裂纹的倾向,因此,热处理必须在焊后立即进行,否则必须进行中问热处理或消氢处理.我厂安装的甲醇输送管线,其中蒸汽管线部分材料为15CrMo.由于是现场施工,所以焊接前预热以及焊后热处理只能用火焰加热和用电加热器进行局部热处理.通过这样处理的管线,焊接接头及热影响区没有裂纹及延迟裂纹产生,各个焊口均一次焊接合格.1.15CrMo钢的化学成分厦力学性能15CrMo钢的化学成分见表1.15CrMo钢的力学性能见表2裹1化学成分(质■分数)(%)CSMnSPCrNiMoI其他0.12～0I7～040～080～040～Co≤0040040<0250.180.370701l0055<003裹2力学性能热处理钢号baK/备注状态v【Pa/MPa(96)(%)J?crn930～960℃正火24”Ci15o≥4帅>/225≥20680～730℃回火从上表中可看出这种材质的钢材属空淬钢,钢的力学性能在很大程度上取决于钢的热处理状态对压力容器和管道来说,设计标准规定的许用应力值均以完全热处理状态材料所达到的强度性能为基础;在设备制造及管道安装中,各种加工工艺及焊接等都将改变钢材的原始状态强度和韧性,因此只有通过最终热处理才能达到设计要求的材料性能.我们讨论的主要是管道焊接前后如何进行热处枫~.I-At热抽I)2001年第8鹚理来保证材料的力学性能.为了更准确地分析15CrMo钢的热处理工艺,有必要先讨论这种钢材焊接时的特点.2.15CrMo钢的焊接特点l5CrMo钢在焊接时一般有以下特点:(1)淬硬性钢的淬硬性取决于它的碳含量及合金成分含量.15CrMo钢中的主要合金元素铬和钼都能显着提高钢的淬硬性.特别是钼的作用,比铬约大5O倍.这些合金元素推迟了钢在冷却过程中的转变,提高了过冷奥氏体的稳定性.(2)消除应力处理裂纹倾向15CrMo钢焊接接头消除应力裂纹倾向主要取决于钢中碳化物形成元素的特性及含量,它常产生于焊接热影响区的粗晶段.这种裂纹一般在500～700℃温度范围内形成.采用焊前预热和焊后合理的热处理工艺,避免在敏感温度区停留时间过长就能防止裂纹的产生.(3)回火脆?性回火脆?性指钢材及其焊接接头在350～500℃温度区域长期运行过程中发生剧烈脆变的现象.3.15CrMo钢的热处理为了保证母材及焊缝的性能除了在焊接工艺上控制外,对母材焊前进行预热以及焊后制定合理的热处理方案是十分关键的.焊前预热是防止钢材在焊接时产生冷裂纹和消除应力裂纹的有效措施之一.对于预热的温度选择应依据钢材中的合金含量而定.对15CrMo钢管根据管壁的厚度选择预热温度,一般预热温度在150 ～300℃之间,并控制焊接的层间温度在预热温度以上.预热温度过高,在最终组织中易形成马氏体组织;在焊接时如果氢含量过高,就易形成焊接接头裂纹.为防止接头裂纹的产生一般采取在焊后立即进行低温后热处理,可基本消除焊缝中的扩散氢,保证接头质量,这种处理也称为消氢处理.消氢处理温度一般在300～350℃.焊后热处理不仅能消除焊接过程中产生的焊接残余应力,而且更重要的是能改善母材的组织,提高接头的综合力学性能同时也能提高焊接接头的高温蠕变强度和组织的稳定性,降低焊缝及热影响37?区的硬度.焊后热处理分整体热处理和局部热处理.在管道安装中焊后热处理一般采用局部热处理即用电加热带缠绕焊缝,外缠保温层进行保温的热处理方法.(L)15CrMo管线焊接位置筒图(见图L).注:图上所标数字表示焊缝位置苎:舱监图总长:240m一(2)热处理工艺预热热处理工艺曲绂见图2.消氢热处理工艺曲线见图3.最终焊后消除应力热处理工艺曲线见图4.在生产现场一般采取局部预热的方法就能达到预热的效果预热范围一般为焊缝两侧各不小于焊件厚度的3倍,且不小于lOOrnm.消氢处理在焊后要求立即进行,用火焰加热到300--350℃后立即用保温棉缠绕管线保温, 缓冷至室温.最终热处理在生产现场采取履带式加热器局部热处理的方法.硝臻l.3D0～350I上,下对称安装两只热电偶,热电偶安装在靠近焊缝边缘的30mm以内,加热器缠绕在焊缝上,宽度以焊缝中心为基准每侧不小于焊缝宽度的3倍.加热器外用细铁丝捆扎硅酸铝保温棉进行保温,保温棉宽以焊缝中心为基准每侧不小于焊缝宽度的6 倍,并要求将未密封管口用保温棉包扎密闭,以保证升温和冷却的温度梯度达到工艺的要求.保温时间根据管壁厚度而定,一般每毫米保温L5min,且不小于60rain.并要求严格按工艺控制加热和冷却的速度.图51.钢管2.保温棉3.加热器4.检查结果及结论管道所有焊缝经检验均为一次焊接合格.母材,焊缝及热影响区硬度符合管道安装标准的要求综上分析可知,Cr—Mo钢在用于管道安装时,制定合理的热处理工艺是非常重要的,工艺的合理性是保证钢材在焊接时不产生裂纹及延迟裂纹,安装出优质工程的前提条件.(20010518)时司r/min图2图.日本钢结构新技术报告会在京举行图4(3)热处理方式管道对接焊缝的热处理分焊前预热,消氢热处理及焊后最终热处理三步进行,焊前预热在安装现场只能用火焰局部加热.焊后消氢热处理,在焊接完每个焊V1后立即进行,在生产现场采取火焰加热进行局部热处理.焊后最终热处理采用履带式加热器对已消氢焊缝逐条进行处理的方法.图5为履带式加热器加热示意图,每道焊口在?38?应有关方面邀请,日本池边卓先生于7居中旬对我国进行工咋访问.中国钢结构协会钢结构焊接协会和北京市机械工程学会焊接学会,于7月】8巳在北京冶金部建筑研究总院联合举办日本钢结构新技术报告会.会上由日本新日铁株式会社东京总部池边卓先生作题为建筑结构用钢材的特性及加工技术专题报告.报告的主要内容有:(1)日本建筑钢结构的发展现状.(2)日本建筑钢结构用厚钢板的技术发展及应用,包括防火,i『09候钢及无预热焊接钢的发展及应用情况o (3)建筑钢结构的最新加工工艺,重点介绍厚板焊接技术.(4)相关标准,规程规范等.来自北京各企,事业单位的参舍代表100余人,会议取得圆满成功.税辘I九(热加I2001年第8期耋丝。

错误!未指定书签。

目录1.适用范围 (2)2..编制依据 (2)3.工程概况及工作量(以一台机组计) (2)4.作业人员资格及要求 (3)5. 施工主要机具、工具及材料计划 (3)６.施工准备 (4)７.作业程序 (4)８. 作业方法、参数及工艺要求 (5)９.不合格品的热处理 (8)１０.质量检查及验收 (8)11.工序交接及成品保护 (8)12．安全和文明施工措施 (8)13.强制性条文 (11)14．技术记录 (18)1.适用范围1.1本作业指导书适用于天津天铁50MW燃机-蒸汽联合发电锅炉、汽机管道焊接的热处理。

2..编制依据2.1天津天铁50MW燃机-蒸汽联合发电焊接专业施工组织设计2.2《焊接工艺评定规程》DL/T868-20042.3《火力发电厂焊接技术规程》DL/T869—20122.4《火力发电厂焊接热处理技术规程》（DL/T819-2002）2.5《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）2.6天津天铁50MW燃机-蒸汽联合发电相关图纸2.7溧阳恒正无损检测有限公司相关焊接工艺评定2.8《电力建设施工质量验收及评定规程》第七部分：焊接（DL/T5210.7-2010）2.9《工程建设标准强制性条文》（电力工程部分）（2011版）2.10《电力建设工程质量监督检查典型大纲》（火电、送变电部分）3.工程概况及工作量(以一台机组计)3.1工程概况本工程建设规模为50MW燃机-蒸汽联合发电机组。

本工程厂址地处邯郸市涉县更乐镇原天津铁厂动力厂运输部家属区内。

机组配套一台双压、无补燃、卧式自然循环余热锅炉，余热锅炉为杭州锅炉集团股份有限公司设计制造，其相应的附属系统由中冶京诚工程技术有限公司设计。

锅炉专业施工范围包括：锅炉本体、辅机、锅炉附属管道及设备、烟道、钢烟囱等。

本锅炉为双压、无补燃、无再热、自带整体式除氧器、卧式自然循环、露天布置余热锅炉，所有受热面管子水平布置，烟气为垂直流动，受热面内水和蒸汽的流动都是由自然循环完成的。

浅谈12Cr2Mo耐热钢管道的焊接及焊缝热处理工艺尚小平（中化二建集团有限公司，山西太原）摘要：本文介绍12Cr2Mo耐热钢管道的特性、焊材的选用、焊接工艺、冬季施工条件下的焊接方法以及焊后热处理。

关键词：珠光体耐热钢、焊前预热、热处理1.12Cr2Mo管道的特性12Cr2Mo钢是一种以Cr、Mo为主要元素的低合金珠光体耐热钢，具有良好的热刚性和抗氧化性，同时还具有一定的抗硫、氢的腐蚀性，主要用于石油、化工、工业等领域500～600℃的耐热部件，如锅炉、汽轮机、高压蒸汽管道等。

Cr是提高钢材抗氧化性的主要元素，它在高温下与氧形成致密的氧化膜结合在钢材表面，以防止钢材继续被介质氧化；Mo固溶后可以提高钢的再结晶温度，从而提高钢在高温条件下的强度和抗蠕变能力。

12Cr2Mo钢的焊接性能较差，主要表现在以下两方面：（1)淬硬倾向较大，焊接时在焊缝和热影响区易形成马氏体组织，且存在很大的内应力，容易使焊缝的热影响区产生冷裂纹。

（2）焊接接头焊后热处理过程中，在热影响区的粗晶区易产生热再生裂纹。

2.12Cr2Mo管道的化学成分：化学成分C Si Mn Cr Mo P S 含量（%）0.08～0.15≤0.050.40～0.70 2.00～2.500.90～1.20≤0.03≤0.03 3.焊材的选用：12Cr2Mo焊接时焊材选用依据母材的化学成分，焊丝选用R-40，焊条选用R-407焊条。

4.12Cr2Mo管道的焊接工艺4.1焊前预热12Cr2Mo钢的淬硬倾向较大，为了防止冷裂纹的产生，因此母材的焊前预热在整个焊接过程中非常重要。

焊前预热的范围为焊缝两边各150mm，预热温度严格控制在200～300℃之间。

预热方法可采用管道热处理加热的方法，用电加热片或电加热绳加热，热处理机控温，加热温度以坡口处温度为准，用红外线测温仪检测。

预热时用δ=30mm的硅酸铝岩棉包住加热片或加热绳，以免作业人员烫伤或触电。

捆绑时加热片或加热绳距坡口20mm，以便施焊。
