压力控制阀习题

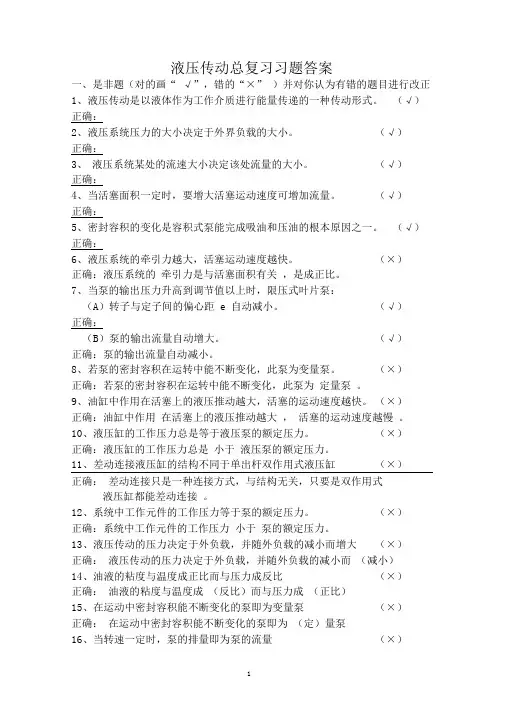

液压部分习题答案绪论二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）2、液压传动可在较大范围内实现无级调速。

（√）3、液压传动系统不宜远距离传动。

（√）4、液压传动的元件要求制造精度高。

（√）5、气压传动的适合集中供气和远距离传输与控制。

（√）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。

（×）7、液压传动系统中，常用的工作介质是气油。

（√）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。

（√）9、与机械传动相比, 液压传动其中一个优点是运动平穏。

第一章液压传动基础二、判断题（√）1、以绝对真空为基准测得的压力称为绝对压力。

（×）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。

（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。

（×）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。

（√）6、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。

（√）7、2.液体能承受压力，不能承受拉应力（×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。

（√）9、用来测量液压系统中液体压力的压力计所指示的压力为（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

第二章液压动力元件三、判断题（×）1 .容积式液压泵输油量的大小取决于密封容积的大小。

（√）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。

（×）3．叶片泵的转子能正反方向旋转。

（×）4．单作用泵如果反接就可以成为双作用泵。

（×）5. 外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。

（×）6.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。

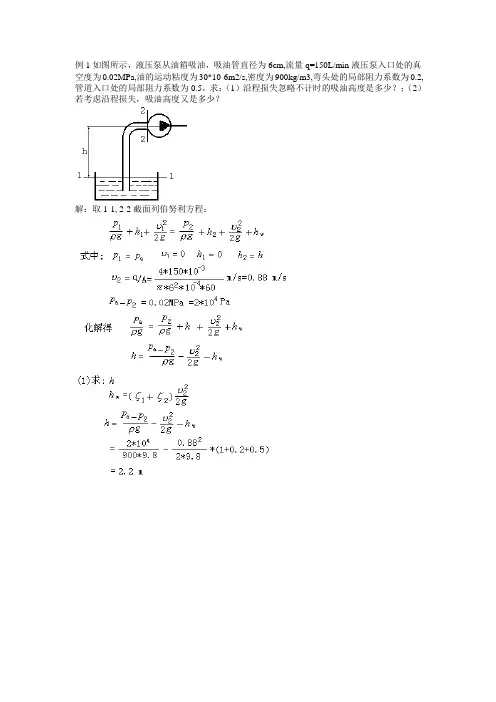

例1如图所示，液压泵从油箱吸油，吸油管直径为6cm,流量q=150L/min液压泵入口处的真空度为0.02MPa,油的运动粘度为30*10-6m2/s,密度为900kg/m3,弯头处的局部阻力系数为0.2,管道入口处的局部阻力系数为0.5。

求：（1）沿程损失忽略不计时的吸油高度是多少？；（2）若考虑沿程损失，吸油高度又是多少？解：取1-1, 2-2截面列伯努利方程：例2.某泵排量v = 50cm3/r, 总泄漏量Δq=,29*10-5cm3/Pa.min泵以1450r/min的转速转动,分别计算p=0、10MPa时泵的实际流量和容积效率。

如泵的摩擦损失转矩为2Nm，试计算上述几种压力下的总效率？所需电机功率是多少？解：泵的实际流量例3、图示的两个系统中，各溢流阀的调整压力分别为P A＝4MPa, P B＝3MPa, P C＝2MPa,如系统的外负载趋于无限大，泵的工作压力各为多少？流量是如何分配的？解：图1是三个溢流阀串联，因此泵的工作压力P = P A＋P B＋P C图2是三个溢流阀并联，因此泵的工作压力P取其中的最小值，即P = P C = 2MPa图1泵输出的流量经三个溢流阀流回油箱。

图2泵输出的流量主要经溢流阀A流回油箱,小部分控制油液经溢流阀B、溢流阀C流回油箱。

1.说明溢流阀、减压阀、顺序阀的异同和特点。

2.液压传动有哪些优缺点？3.写出雷诺数的表达式，并说明其作用。

4.动力粘度的物理意义是什么？5.什么是换向阀的位和通？6.管路的压力损失有哪几种？各受哪些因素的影响？7.什么是泵的排量和泵的容积效率？8.什么是换向阀的中位机能，并举例说明。

9. 简述液压系统是由哪些部分组成的，并说明其作用。

10. 什么是开式回路？什么是闭式回路？11. 节流阀的最小稳定流量有什么意义？影响其值的因素主要有哪些？12. 简述容积调速回路的工作原理及特点？13. 20号机械油的含义是什么？14.简述液压系统是由哪些部分组成的，并说明其作用？15.理想液体的特点是什么？16.压力和温度对粘度有何影响?17.如果液压泵的出口减小，流量是否减少? 当出口压力升高时，流量是否减少?20. 什么是动力粘度、运动粘度和相对粘度？18.节流阀为什么能改变流量？19.调速回路应满足哪些基本要求？20.换向阀的“O”、型“H”型中位机能是什么？21.液体层流和紊流的定义是什么？22.液压泵的工作压力取决于什么?23.简述容积式泵和马达的工作原理?26. 什么是大气压力、相对压力、绝对压力和真空度？它们之间有什么关系？液压系统中的压力指的是什么压力？24.用什么来判断液体的流动状态？什么是层流和紊流？25.液压传动中常用的液压泵分为哪些类型？26.用溢流节流阀的节流调速回路中，为何溢流节流阀只能安装在进油路上?27.什么是流体的体积弹性系数?它表示了流体的哪一方面的性质?28.什么是液控单向、其工作原理如何? 有何用途?29.溢流阀的用途有哪几种、试画出回路原理加以说明?30.液压缸的作用是什么?有哪些类型?31.压系统中的压力是怎样形成的？32.什么是液压油的粘性？33.什么是进口节流调速回路？有何特点？应用在什么场合？34.什么叫卸荷回路? 式画出两种卸荷回路?35.减压阀用于夹紧油路，当夹紧油缸夹紧工件后，还能否减压? 为什么?36.执行元件的速度由什么决定的？37.调速阀和节流阀有何区别? 各用于什么场合?38. 已知泵的排量V=50cm3/r，总泄漏量△q=cp，c=29×10-5cm3/Pa·min，泵以1450r/min的转速转动，当压力p=10MPa时，求泵的实际流量和容积效率。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

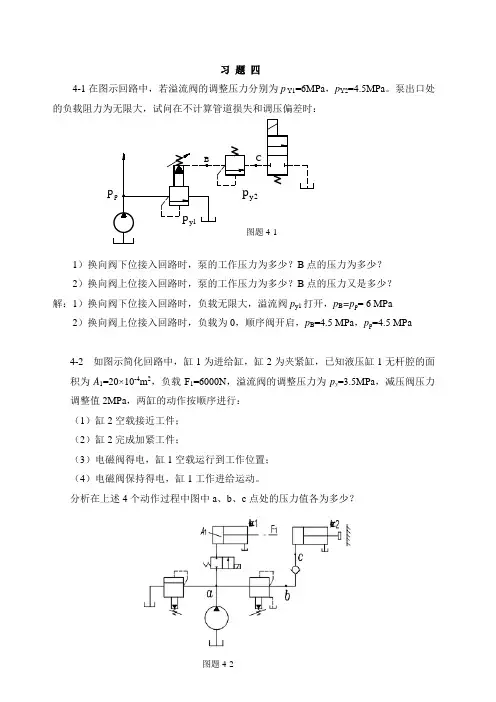

习 题 四4-1在图示回路中，若溢流阀的调整压力分别为p Y1=6MPa ，p Y2=4.5MPa 。

泵出口处的负载阻力为无限大，试问在不计算管道损失和调压偏差时：1）换向阀下位接入回路时，泵的工作压力为多少？B 点的压力为多少？2）换向阀上位接入回路时，泵的工作压力为多少？B 点的压力又是多少？解：1）换向阀下位接入回路时，负载无限大，溢流阀p y1打开，p B =p p = 6 MPa2）换向阀上位接入回路时，负载为0，顺序阀开启，p B =4.5 MPa ，p p =4.5 MPa4-2 如图示简化回路中，缸1为进给缸，缸2为夹紧缸，已知液压缸1无杆腔的面积为A 1=20×10-4m 2，负载F 1=6000N ，溢流阀的调整压力为p y =3.5MPa ，减压阀压力调整值2MPa ，两缸的动作按顺序进行：（1）缸2空载接近工件；（2）缸2完成加紧工件；（3）电磁阀得电，缸1空载运行到工作位置；（4）电磁阀保持得电，缸1工作进给运动。

分析在上述4个动作过程中图中a 、b 、c 点处的压力值各为多少？ p p y1p y2p B C 图题4-1图题4-2解：（1）缸2空载接近工件时，p c = 0MPa ，p b = 0MPa ，p a =0MPa ，（2）缸2完成加紧工件，负载无限大，但是由于减压阀的作用，故p b = 2MPa ，p c = 2MPa ，而此时溢流阀工作，p a = 3.5MPa,（3）液压缸1工作时压力p 1= F 1/ A 1=3 MPa电磁阀得电，缸1空载运行到工作位置，故p a = 0MPa ，p b = 0MPa ，由于单向阀的作用 ，p c = 2MPa ，（4）电磁阀保持得电，缸1工作进给运动，液压缸1工作时压力p 1= F 1/ A 1=3 MPa ，则p a = 3MPa ；减压阀工作，则p b = 2MPa, p c = 2MPa4-3如图所示的液压系统，相同的两个液压缸的无杆腔有效面积为A 1= 10×10-3m 2，缸I 的负载F=3.5×104N ，缸Ⅱ运动时负载为零，不计摩擦阻力，惯性力和管路损失。

液压与气压传动习题库及参照答案一、填空题1.液压传动工作原理是（帕斯卡）定律。

即密封容积中液体既可以传递（力）, 又可以传递（运动）。

（帕斯卡、力、运动）2.液压管路中压力损失可分为两种, 一种是（沿程压力损失）, 一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3.液体流态分为（层流）和（紊流）, 鉴别流态准则是（雷诺数）。

（层流、紊流、雷诺数）4.国内采用相对粘度是（恩氏粘度）, 它是用（恩氏粘度计）测量。

（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些因素使液体压力突然急剧上升, 形成很高压力峰值, 这种现象称为（液压冲击）。

（液压冲击）6.齿轮泵存在径向力不平衡, 减小它办法为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵特点是变化（偏心距e ）就可以变化输油量, 变化（偏心方向）就可以变化输油方向。

（偏心距e、偏心方向）8、径向柱塞泵配流方式为（径向配流）, 其装置名称为（配流轴）；叶片泵配流方式为（端面配流）, 其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同（支撑环）环（密封环）环和（压环）环构成。

（支承环、密封环、压环）10、滑阀式换向阀外圆柱面常开若干个环形槽, 其作用是（均压）和（密封）。

（均压、密封）11.当油液压力达到预定值时便发出电信号液－电信号转换元件是（压力继电器）。

（压12.依照液压泵与执行元件组合方式不同, 容积调速回路有四种形式, 即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体粘性是由分子间互相运动而产生一种（内摩擦力）引起, 其大小可用粘度来度量。

温度越高, 液体粘度越（小）；液体所受压力越大, 其粘度越（大）。

（内摩擦力, 小, 大）14.绝对压力等于大气压力（+相对压力）, 真空度等于大气压力（-绝对压力）。

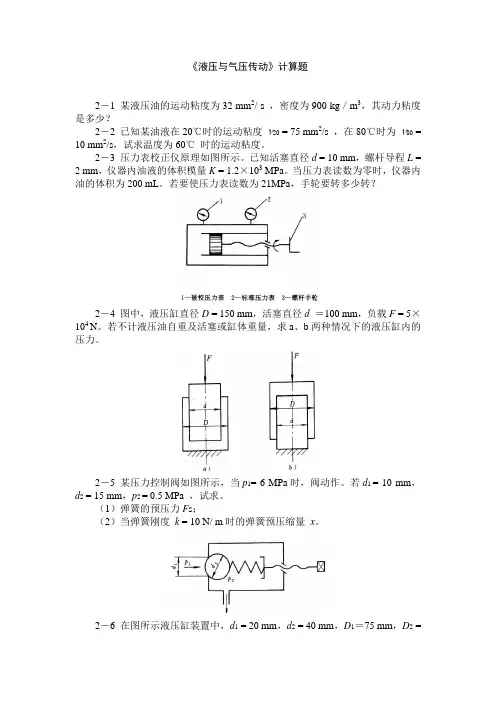

《液压与气压传动》计算题2－1 某液压油的运动粘度为32 mm2/ s ，密度为900 kg／m3，其动力粘度是多少？2－2 已知某油液在20℃时的运动粘度ν20 = 75 mm2/s ，在80℃时为ν80 = 10 mm2/s，试求温度为60℃时的运动粘度。

2－3 压力表校正仪原理如图所示。

已知活塞直径d = 10 mm，螺杆导程L = 2 mm，仪器内油液的体积模量K = 1.2×103 MPa。

当压力表读数为零时，仪器内油的体积为200 mL。

若要使压力表读数为21MPa，手轮要转多少转？2－4 图中，液压缸直径D = 150 mm，活塞直径d＝100 mm，负载F = 5×104 N。

若不计液压油自重及活塞或缸体重量，求a、b两种情况下的液压缸内的压力。

2－5 某压力控制阀如图所示，当p1= 6 MPa时，阀动作。

若d1 = 10 mm，d2 = 15 mm，p2 = 0.5 MPa ，试求。

（1）弹簧的预压力F S；（2）当弹簧刚度k = 10 N/ m时的弹簧预压缩量x。

2－6 在图所示液压缸装置中，d1 = 20 mm，d2 = 40 mm，D1＝75 mm，D2 =125 mm，q vl = 25 L／min。

求v1、v2和q v2各为多少？2－7 油在钢管中流动。

已知管道直径为50 mm，油的运动粘度为40 mm2/s，如果油液处于层流状态，那么可以通过的最大流量是多少？2－8如图所示，油管水平放置，截面1－1、2－2处的内径分别为d1＝5 mm，d2 = 20 mm，在管内流动的油液密度ρ= 900 kg／m3，运动粘度ν= 20 mm2/s。

若不计油液流动的能量损失，试解答：（1）截面1－1和2－2哪一处压力较高？为什么？（2）若管内通过的流量q v＝30 L／min，求两截面间的压力差∆p。

2－9 液压泵安装如图所示，已知泵的输出流量q v = 25L／min，吸油管直径d= 25 mm，泵的吸油口距油箱液面的高度H= 0.4 m。

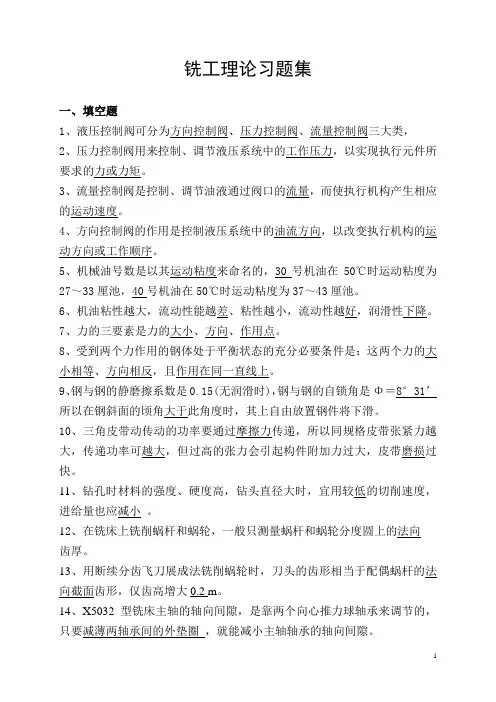

铣工理论习题集一、填空题1、液压控制阀可分为方向控制阀、压力控制阀、流量控制阀三大类，2、压力控制阀用来控制、调节液压系统中的工作压力，以实现执行元件所要求的力或力矩。

3、流量控制阀是控制、调节油液通过阀口的流量，而使执行机构产生相应的运动速度。

4、方向控制阀的作用是控制液压系统中的油流方向，以改变执行机构的运动方向或工作顺序。

5、机械油号数是以其运动粘度来命名的，30号机油在50℃时运动粘度为27～33厘池，40号机油在50℃时运动粘度为37～43厘池。

6、机油粘性越大，流动性能越差、粘性越小，流动性越好，润滑性下降。

7、力的三要素是力的大小、方向、作用点。

8、受到两个力作用的钢体处于平衡状态的充分必要条件是：这两个力的大小相等、方向相反，且作用在同一直线上。

9、钢与钢的静磨擦系数是0.15(无润滑时)，钢与钢的自锁角是Φ＝8°31’所以在钢斜面的顷角大于此角度时，其上自由放置钢件将下滑。

10、三角皮带动传动的功率要通过摩擦力传递，所以同规格皮带张紧力越大，传递功率可越大，但过高的张力会引起构件附加力过大，皮带磨损过快。

12、在铣床上铣削蜗杆和蜗轮，一般只测量蜗杆和蜗轮分度圆上的法向齿厚。

13、用断续分齿飞刀展成法铣削蜗轮时，刀头的齿形相当于配偶蜗杆的法向截面齿形，仅齿高增大0.2 m。

14、X5032型铣床主轴的轴向间隙，是靠两个向心推力球轴承来调节的，只要减薄两轴承间的外垫圈，就能减小主轴轴承的轴向间隙。

15、在用端铣刀铣削薄型大平面时，应采用较小的主偏角和绝对值较大的负刃倾角，使垂直铣削力向下，这样可使铣削平稳。

二、选择题1、我国电网的频率是（B），习惯称“工频”。

A、f＝60HzB、f＝50HzC、f＝100Hz2、交流电的电压、电流通常是指其（B）A、最大值B、有效值C、平均值3、滚动轴承的温升不得超过（A），温度过高时应检查原因并采取正确措施调整。

A、60～65℃B、40～50℃C、25～30℃4、铣曲线外形，应保持（ B ）尤其是两个方向同时进给时更应注意。

第4章液压控制元件-压力控制阀作业一、判断题1、控制和调节液压系统油液压力或利用油液压力作为信号控制其它元件动作的阀称为压力控制阀。

（）2、单向阀、节流阀和溢流阀均可以做背压阀。

（）3、换向阀的作用除了换向，还可以进行泵的压力卸荷。

（）4、溢流阀分直动式和先导式两种，其中先导式溢流阀主阀芯弹簧很软，所以其只能工作在压力较低的场合。

（）5、先导式溢流阀调定压力以先导弹簧和液控口压力中较小的一方为准。

（）6、溢流阀常态下阀芯处于闭合状态，所以其符号中代表阀芯的箭头应该连通进出口。

（）7、溢流阀的调定压力为5MPa，当其出口压力为1MPa时，其进口压力被调定在5MPa。

（）8、想要增加直动式溢流阀最大调定压力，增加其弹簧刚度是可行的办法，但是会损失定压精度。

（）9、先导式溢流的液控口连接油箱，可以实现泵的卸荷。

（）10、减压阀适用于压力稍低的某个支路，其出口压力一定低于进口压力。

（）11、减压阀调定的是其出口压力，当先导式溢流阀液控口连接油箱，其出口压力几乎为0。

（）12、当顺序阀的出油口与油箱接通时，即成为卸荷阀。

（）13、顺序阀控制的是其进口压力，当进口压力大于其调定压力时，阀芯打开，顺序阀工作。

（）14、顺序阀的调定压力应该高于先动作的执行元件的最高压力值。

一般至少应出0.5MPa。

（）15、顺序阀和溢流阀在某些场合可以互换。

（）二、选择题1、下列液压控制阀属于压力控制的是（）A、溢流阀、调速阀B、减压阀、顺序阀C、减压阀、节流阀D、调速阀、节流阀2、下列压力2、控制阀中，哪一种阀将压力信号转变为电信号（）A、顺序阀B、减压阀C、压力继电器D、溢流阀3、顺序控制回路可采用（）。

A、压力控制B、行程控制C、二者皆可D、二者皆不可4、减压阀不仅能使其（）保持恒定，改变其设计结构还可以实现定差和定比减压。

A、出口压力B、进口压力C、都可以D、都不可以5、当溢流阀的（）达到其调定压力时，阀芯被打开，实现溢流。
