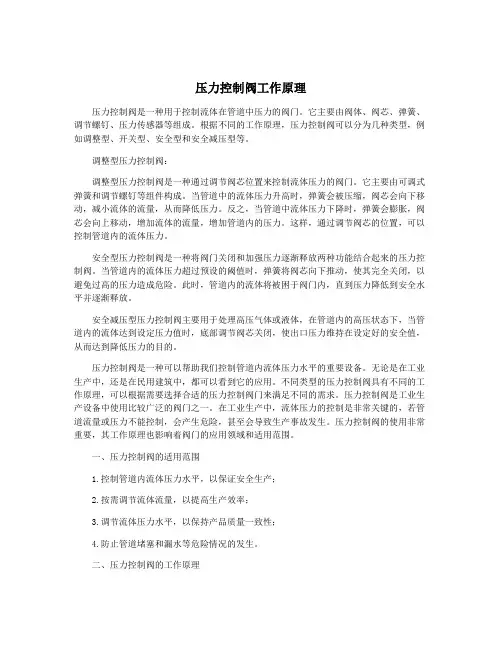

压力控制阀工作原理压力控制阀是一种用于控制流体在管道中压力的阀门。

它主要由阀体、阀芯、弹簧、调节螺钉、压力传感器等组成。

根据不同的工作原理，压力控制阀可以分为几种类型，例如调整型、开关型、安全型和安全减压型等。

调整型压力控制阀：调整型压力控制阀是一种通过调节阀芯位置来控制流体压力的阀门。

它主要由可调式弹簧和调节螺钉等组件构成。

当管道中的流体压力升高时，弹簧会被压缩，阀芯会向下移动，减小流体的流量，从而降低压力。

反之，当管道中流体压力下降时，弹簧会膨胀，阀芯会向上移动，增加流体的流量，增加管道内的压力。

这样，通过调节阀芯的位置，可以控制管道内的流体压力。

安全型压力控制阀是一种将阀门关闭和加强压力逐渐释放两种功能结合起来的压力控制阀。

当管道内的流体压力超过预设的阈值时，弹簧将阀芯向下推动，使其完全关闭，以避免过高的压力造成危险。

此时，管道内的流体将被困于阀门内，直到压力降低到安全水平并逐渐释放。

安全减压型压力控制阀主要用于处理高压气体或液体，在管道内的高压状态下，当管道内的流体达到设定压力值时，底部调节阀芯关闭，使出口压力维持在设定好的安全值，从而达到降低压力的目的。

压力控制阀是一种可以帮助我们控制管道内流体压力水平的重要设备。

无论是在工业生产中，还是在民用建筑中，都可以看到它的应用。

不同类型的压力控制阀具有不同的工作原理，可以根据需要选择合适的压力控制阀门来满足不同的需求。

压力控制阀是工业生产设备中使用比较广泛的阀门之一。

在工业生产中，流体压力的控制是非常关键的，若管道流量或压力不能控制，会产生危险，甚至会导致生产事故发生。

压力控制阀的使用非常重要，其工作原理也影响着阀门的应用领域和适用范围。

一、压力控制阀的适用范围1.控制管道内流体压力水平，以保证安全生产；2.按需调节流体流量，以提高生产效率；3.调节流体压力水平，以保持产品质量一致性；4.防止管道堵塞和漏水等危险情况的发生。

二、压力控制阀的工作原理不同的压力控制阀采用不同的工作原理来实现对管道内流体压力和流量的控制。

1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。

2. 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀、卸荷阀、平衡法、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器等流量控制阀节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀、排气节流阀等方向控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向控制阀、快速排气阀、脉冲阀等按结构分类滑阀圆柱滑阀、旋转阀、平板滑阀座阀锥阀、球阀、喷嘴挡板阀射流管阀射流阀按操纵方法分类手动阀手把及手轮、踏板、杠杆机动阀挡块及碰块、弹簧、液压、气动电动阀电磁铁控制、伺服电机和步进电机控制按连接方式分类管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、整体连接板式、叠加阀、多路阀插装式连接螺纹式插装（二、三、四通插装阀）、法兰式插装（二通插装阀）按控制方式电液比例阀电液比例压力阀、电液比例流量阀、电液比例换向阀、电液比例复合阀、电液比例多路阀伺服阀单、两级（喷嘴挡板时、动圈式）电液流量伺服阀、三级电液流量伺服阀、电液压力伺服阀、气液伺服阀、机液伺服阀数字控制阀数字控制压力阀、数字控制流量阀与方向阀按输出参数可调节性开关控制阀方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀溢流阀、减压阀、节流阀、调速阀、各类电液控制阀（比例阀、伺服阀）3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。

4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

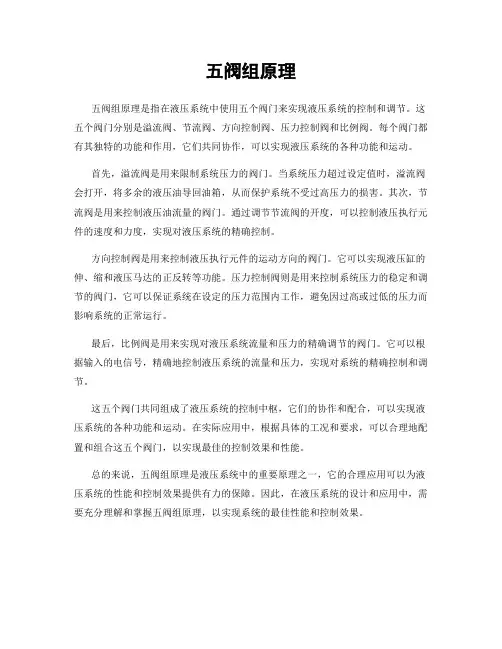

五阀组原理
五阀组原理是指在液压系统中使用五个阀门来实现液压系统的控制和调节。

这五个阀门分别是溢流阀、节流阀、方向控制阀、压力控制阀和比例阀。

每个阀门都有其独特的功能和作用，它们共同协作，可以实现液压系统的各种功能和运动。

首先，溢流阀是用来限制系统压力的阀门。

当系统压力超过设定值时，溢流阀会打开，将多余的液压油导回油箱，从而保护系统不受过高压力的损害。

其次，节流阀是用来控制液压油流量的阀门。

通过调节节流阀的开度，可以控制液压执行元件的速度和力度，实现对液压系统的精确控制。

方向控制阀是用来控制液压执行元件的运动方向的阀门。

它可以实现液压缸的伸、缩和液压马达的正反转等功能。

压力控制阀则是用来控制系统压力的稳定和调节的阀门，它可以保证系统在设定的压力范围内工作，避免因过高或过低的压力而影响系统的正常运行。

最后，比例阀是用来实现对液压系统流量和压力的精确调节的阀门。

它可以根据输入的电信号，精确地控制液压系统的流量和压力，实现对系统的精确控制和调节。

这五个阀门共同组成了液压系统的控制中枢，它们的协作和配合，可以实现液压系统的各种功能和运动。

在实际应用中，根据具体的工况和要求，可以合理地配置和组合这五个阀门，以实现最佳的控制效果和性能。

总的来说，五阀组原理是液压系统中的重要原理之一，它的合理应用可以为液压系统的性能和控制效果提供有力的保障。

因此，在液压系统的设计和应用中，需要充分理解和掌握五阀组原理，以实现系统的最佳性能和控制效果。

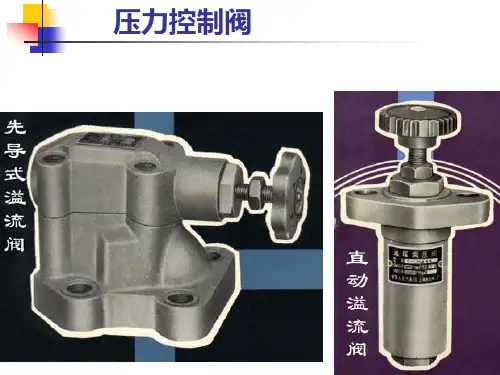

§5. 液压控制元件一、填空题1、常见压力控制阀有溢流阀，减压阀，顺序阀，压力继电器。

2、溢流阀的作用是溢流和稳压。

当溢流阀的入口处压力小于阀的调定压力时，阀口关闭；当阀的入口处压力达到阀的调定压力时，阀口开启，此后阀的入口处压力保持稳定。

溢流阀为入口压力控制，阀口常闭，先导阀弹簧腔的泄漏油与阀的出口相通。

3、先导式溢流阀的结构由先导阀和主阀组成，其中先导阀主要用于调整和控制压力，而主阀主要作用是溢流。

4、溢流阀在液压系统中，有溢流稳压、安全保护、泵卸荷和远程调压等应用。

5、溢流阀的进口压力随溢流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启比、闭合比评价。

显然调压偏差小好，开启比和闭合比大好。

6、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须单独接油箱（外泄口）。

定值输出减压阀，当阀的进口压力小于阀的调定压力时，阀处于非工作状态，阀口全开；当阀的进口压力等于或大于阀的调定压力时，阀处于工作状态，阀的出口处压力等于调定压力。

7、顺序阀依控制压力的不同，分为内控式和外控式。

当控制压力小于顺序阀的调定压力时，阀口关闭，当控制压力达到阀的调定压力时，阀口开启。

8、节流阀是依靠改变阀口通流面积大小来控制油液流量大小，从而用来控制液压系统中执行元件的运动速度。

节流阀在实际使用过程中，流量大小还受到负载变化和温度变化的影响。

因此，人们设计出调速阀，它由定差减压阀和节流阀串接组合而成。

旁通型调速阀是由差压式溢流阀和节流阀并联而成。

9、单向阀的主要作用是只允许液流正向流动，反向截止。

液控单向阀，当控制口X未通压力油时，阀只允许液流单向流动。

当控制口X通入压力油时，阀允许液流双向流动。

10、换向阀的控制方式有手动，机动，电磁，液动，电液。

11、三位换向阀常用的中位机能有O，H，M，P，Y五种类型。

12、在电液换向阀中，先导阀为电磁阀，主阀为液动阀。

13．多路换向阀是一种两个以上换向阀组合而成手动换向阀，常用于工程机械等要求的设备中。

压力控制阀的工作原理

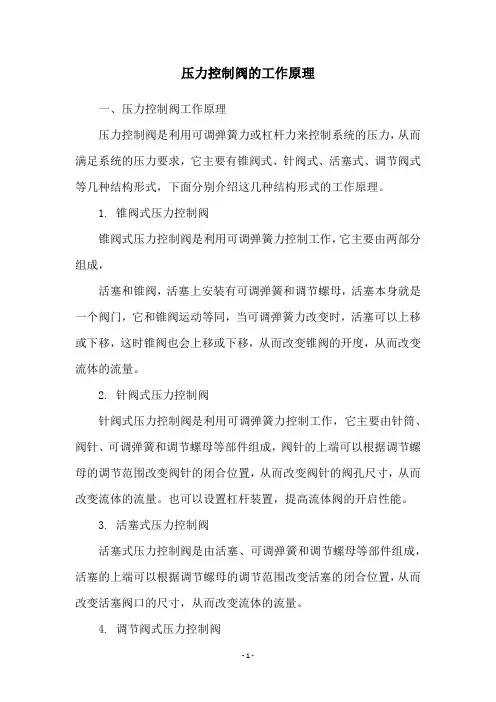

一、压力控制阀工作原理
压力控制阀是利用可调弹簧力或杠杆力来控制系统的压力，从而满足系统的压力要求，它主要有锥阀式、针阀式、活塞式、调节阀式等几种结构形式，下面分别介绍这几种结构形式的工作原理。

1. 锥阀式压力控制阀
锥阀式压力控制阀是利用可调弹簧力控制工作，它主要由两部分组成，
活塞和锥阀，活塞上安装有可调弹簧和调节螺母，活塞本身就是一个阀门，它和锥阀运动等同，当可调弹簧力改变时，活塞可以上移或下移，这时锥阀也会上移或下移，从而改变锥阀的开度，从而改变流体的流量。

2. 针阀式压力控制阀
针阀式压力控制阀是利用可调弹簧力控制工作，它主要由针筒、阀针、可调弹簧和调节螺母等部件组成，阀针的上端可以根据调节螺母的调节范围改变阀针的闭合位置，从而改变阀针的阀孔尺寸，从而改变流体的流量。

也可以设置杠杆装置，提高流体阀的开启性能。

3. 活塞式压力控制阀
活塞式压力控制阀是由活塞、可调弹簧和调节螺母等部件组成，活塞的上端可以根据调节螺母的调节范围改变活塞的闭合位置，从而改变活塞阀口的尺寸，从而改变流体的流量。

4. 调节阀式压力控制阀
调节阀式压力控制阀是由调节阀和可调弹簧和调节螺母组成，调节阀的功能是在指定的压力范围内进行控制，该调节阀的张开程度，由可调弹簧和调节螺母的力来改变，从而实现系统的压力控制。

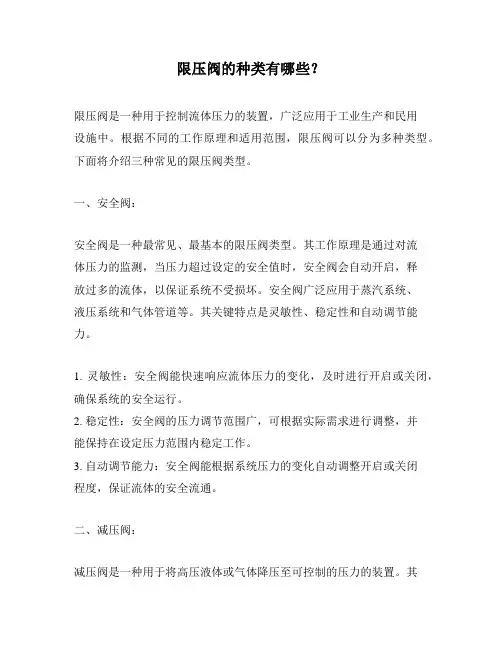

限压阀的种类有哪些？限压阀是一种用于控制流体压力的装置，广泛应用于工业生产和民用设施中。

根据不同的工作原理和适用范围，限压阀可以分为多种类型。

下面将介绍三种常见的限压阀类型。

一、安全阀：安全阀是一种最常见、最基本的限压阀类型。

其工作原理是通过对流体压力的监测，当压力超过设定的安全值时，安全阀会自动开启，释放过多的流体，以保证系统不受损坏。

安全阀广泛应用于蒸汽系统、液压系统和气体管道等。

其关键特点是灵敏性、稳定性和自动调节能力。

1. 灵敏性：安全阀能快速响应流体压力的变化，及时进行开启或关闭，确保系统的安全运行。

2. 稳定性：安全阀的压力调节范围广，可根据实际需求进行调整，并能保持在设定压力范围内稳定工作。

3. 自动调节能力：安全阀能根据系统压力的变化自动调整开启或关闭程度，保证流体的安全流通。

二、减压阀：减压阀是一种用于将高压液体或气体降压至可控制的压力的装置。

其工作原理是通过调节出口处的流体通道开启度，根据设定的压力值，控制流体的流速和压力。

减压阀广泛应用于化工、石油、制药、冶金等行业。

1. 流量调节：减压阀能根据需要调节流体的流量大小，确保系统的正常运转。

2. 压力稳定：减压阀能将高压源源不断地降至可控制的低压，以保持系统运行的稳定性。

3. 设定精度：减压阀的压力设定范围广，精度高，能满足不同场合和压力要求。

三、液位控制阀：液位控制阀是一种通过控制进出口流体的开启度来实现液位控制的装置。

其工作原理是通过感应液位的变化，自动调节阀门的开启度，以控制液位的高低。

液位控制阀广泛应用于石油、化工、水处理等行业。

1. 自动控制：液位控制阀能根据液位传感器的反馈信号，实现自动调节阀门开启度，以实现液位控制的自动化。

2. 排放节约：液位控制阀能根据液位高低的变化，及时开启或关闭流体通道，以防止过量流体的消耗和排放。

3. 稳定性：液位控制阀具有较高的稳定性和可靠性，能够确保液位控制的精确性和稳定性。

通过对上述三种常见的限压阀类型的介绍，我们了解到每种类型限压阀的工作原理、应用领域和特点。
