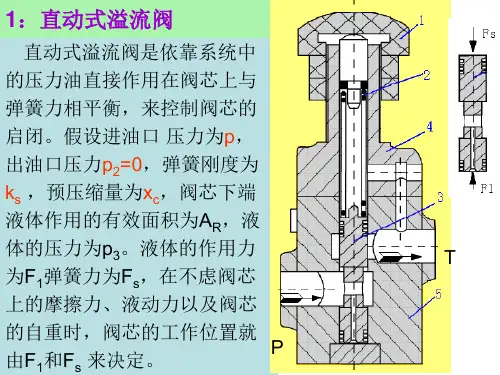

p进=p调定值+p出油口

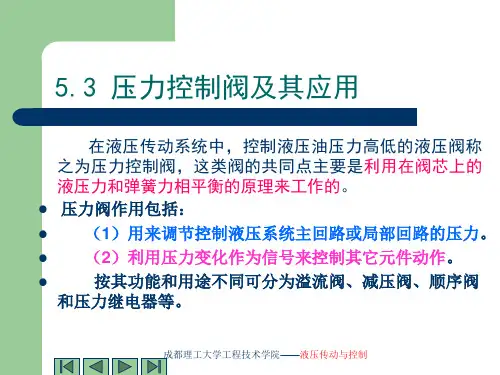

压力控制阀最新课件
2先导式溢流阀 所谓先导型压力控制，是指控
制系统中有大、小两个阀芯，小
阀芯为先导阀芯，大阀芯为主阀
芯，并相应形成先导级和主级两
个压力调节回路，如图所示是先
导式溢流阀的结构原理图，假设
进油口的压力为p1，出油口的压 力为pT，油腔b内的压力为p2， 油腔c内的压力为pT，液体流过 阻尼孔3时产生的压力损失为Δp1 b腔内液体作用在阀芯2上的有效 面积为AR， c腔内液体作用在阀 芯2上的有效面积为A2，压k力腔控制内阀最液新课件
1：工作原理：
如图是定值输出减压阀的工
作原理图。
压力控制阀最新课件
（1）当进油口无压力油进入时 如图所示，先导阀阀芯在
调压弹簧作用下处于最左端， 先导阀阀口关闭，主阀芯在复 位弹作用下处于最下端，减压 阀主阀口开度最大，由此我们 可以得出： 减压阀不工作时，阀口常开， 进出油口相互连通。
压力控制阀最新课件
特点：系统正常工作时，溢流阀阀口打开，有一定的 流量流过溢流阀阀口。 2：防止系统过载的安全作用：
特点：系统正常工作时，溢流阀阀口常闭，进出油口 断开，无液体通过。 3：利用溢流阀远程控制口的卸荷作用：
特点：溢流阀远程控制口通过换向阀直接与油箱相 通，溢流阀进油口的压力近似等于零。 4：溢流阀装在执行元件的回油路上起背压作用：
2：外控直动式顺序阀
如图示是一个外控式顺序阀的原理图和职能符号，当控制 油口K无压力油进入时，顺序阀的阀口关闭，即：顺序阀 不工作时阀口常闭。当控制 油口K有压力油进入时，如 果控制油口K的压力小于调 定压力时,顺序阀阀口关闭， 进出油口不通，如果控制 油口K的压力大于调定压力 时,顺序阀阀口打开,进出油 口相通，这时，出油口的压 力由负载决定。可以大于或 小于顺序阀的调定压力。压力控制阀最新课件
