用全站仪进行工程（公路）施工放样、坐标计算（九）悬高测量（REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线 上的任一点，然后测量出目标点高度VD 。
悬高测量可以采用“输入棱镜高”和 “不输入棱镜高”两种方法。
1、 输入棱镜高（1） 按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F1（输入棱镜高），如：1.3m 。
（2） 照准棱镜，按测量（F1 ）,显示仪器至棱镜间的平距 HD ―― SET（设 置）。
（3） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。
2、 不输入棱镜高（1）按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F2（不输入棱镜高）。
（2） 照准棱镜，按测量（F1 ），显示仪器至棱镜间的平距 HD ―― SET（设 置）。
（3） 照准地面点G ，按SET （设置）（4） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。
（十）对边测量（MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距（dSD ）、高差（dVD ）和水平角（HR ）。
也可以调用坐标数据文件进行计算。
对边测量MLM 有两个功能，即：MLM-1 （A-B ，A-C ）:即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ， B-C ）:即测量 A-B , B-C ，C-D，…。
以 MLM-1 ( A-B , A-C )为例,1、 按MEN P1 J ――程序（F1 ）――对边测量（F2 ）――不使 用文件（F2）―― F2 （不使用格网因子）或F1 （使用格网因子）一一MLM-1（A-B ，A-C ）（ F1 ）02、 照准A 点的棱镜，按测量（F1）,显示仪器至A 点的平距HD ―― SET （设置）3、 照准B 点的棱镜，按测量（F1）,显示A 与B 点间的平距dHD 和高 差 dVDo4、照准C 点的棱镜，按测量（F1）,显示A 与C 点间的平距dHD 和高 差dVD …，按丄，可显示斜距。
全站仪水准仪培训课件xx年xx月xx日CATALOGUE目录•课程介绍•全站仪基本原理及使用•水准仪基本原理及使用•全站仪与水准仪比较及应用•实践操作及注意事项•课程总结与答疑01课程介绍掌握全站仪、水准仪的基本原理和操作方法理解测量误差来源及控制方法掌握测量数据处理和分析的基本技能课程目标课程大纲全站仪、水准仪的操作与使用全站仪、水准仪的原理和构造测量数据处理和分析测量误差分析和精度控制课程安排第一周第二周Array全站仪、水准仪的操作与使用全站仪、水准仪的原理和构造第三周第四周测量误差分析和精度控制测量数据处理和分析02全站仪基本原理及使用全站仪是一种高精度测量仪器，可同时测量角度和距离，主要用于地形测量、工程测量等领域。
全站仪基本原理定义全站仪通过激光测距和自动目标识别（ATR）技术测量角度和距离，同时记录和显示测量结果。
工作原理全站仪主要由望远镜、基座、测距仪和控制器等部件组成。
主要组成全站仪基本操作将全站仪放置在三脚架上，调整基座使望远镜对准目标点。
安置全站仪通过望远镜对目标点进行角度测量，同时自动记录和显示测量结果。
角度测量使用测距按钮进行距离测量，同时自动记录和显示测量结果。
距离测量将全站仪与计算机连接，将测量数据导入计算机中进行数据处理和分析。
数据处理利用全站仪可以同时测量点的三维坐标，包括X、Y、Z坐标。
坐标测量全站仪可以测量不在视线中心的目标点的距离和角度。
偏心测量利用全站仪可以按照设计图纸将建筑物或构筑物放样到实地，并进行施工监测。
放样测量全站仪配有数据处理软件，可对测量数据进行处理、分析、输出和共享。
数据处理软件全站仪高级功能及使用03水准仪基本原理及使用测量原理利用水准器来测定地面点的高程，通过望远镜对目标进行瞄准，然后通过水准尺和读数手轮来读取测量数据。
仪器结构水准仪主要由望远镜、水准器和基座三个主要部分组成。
精度和误差水准仪的测量精度一般可以达到±1mm，误差通常是由仪器误差、人为误差和环境误差等引起的。
全站仪 引点、放样操作制作人:xxx 日期:2013.02.21组成部分物镜 显示器 水平制动、微动螺旋基座手柄 粗瞄镜光学对中器操作健 整平脚螺旋组成部分调焦手轮 目镜管水准器 计算机连接插口电池 竖直制动、微动螺旋 圆水准器棱镜及脚架棱镜木脚架棱镜杆刻度 握式锁紧机构 圆水准器对中杆 支架拧式锁紧机构 握式锁紧机构拧式锁紧机构测量基本概念：已知点：地上有标记，并且有坐标的点称为已知点；放样：有坐标但地上无标记的点，需要我们按照其设计坐标 在实地把点位给标定出来；测量（数据采集）：地上有标记但无坐标，需要我们用测量 的方法将其坐标测定出来；放样前准备1、阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸 ，记录审图结果。
2、选定测量放样方法。
3、准备仪器，使用的仪器必须在有效的检定周期内。
给 仪器电板充电。
4、放样准备工具、材料，如木桩、铁钉、榔头、记号笔、 对讲机等。
项目现有控制点及厂房坐标2.4 2065室外场地241.88 2X=48075.390Y=73252.6801101..215 85X=48114.768A区Y=731002.9米80.128 道 路 边 标 高 为 3.30厂房B区X=48046.149 Y=73378.572X=48006.771 Y=73351.12512 5 6012 101040 45121038X=47857.545Y=73355.158100室 外 场 地2 8货 运 码 头总平面布置图X=47817.95612 3 6.5Y=73417.021引控制点布置图A区 厂房 B区采集点后视点X=47857.54 5Y=73355.15 8X=47817.95 6Y=73417.02 1测站点全站仪介绍及架设：ESC ★电源开关键ABC DEF GHI7 89JKL MNO PQR456STU VWX YZ_ 数字字母键123F1F2F3F4#＄% /@& *？！0 ·±MENU DISPALLEDM功能键仪器架设及调平：先将全站仪架在测站点位置，调平圆 水准器，移动全站仪，使光学对中器对准测站点， 再反复调平管水准器，使全站仪无论哪个角度管水 准器都在水平位置，并确保光学对中器对准测站点。
使用全站仪进行工程施工放样的详细方法全站仪是一种高精度测量仪器，广泛用于工程施工放样中。
它能够同时测量水平角、垂直角和斜距，具有精度高、操作简便等优点。
本文将详细介绍使用全站仪进行工程施工放样的方法。
一、准备工作1. 选择合适的设备：根据具体的施工任务和要求，选择适合的全站仪进行测量。
注意设备的精度和功能要满足工程需要。
2. 设置基准点：在工程现场选择一个稳定的基准点，并进行测量标识。
基准点应位于施工区域的中心位置，以确保后续测量的准确性。
二、全站仪的使用步骤1. 建立测量控制网：根据工程的要求和施工图纸，确定所需的测量控制点，并在现场进行放样。
使用全站仪按照相应的坐标和高程进行测量，并在控制点上标识编号。
2. 进行工程放样：根据工程图纸上的设计要求，使用全站仪进行放样。
具体步骤如下：a. 设置目标点：根据工程图纸确定需要放样的目标点，在目标点设置临时标志物。
b. 安装全站仪：将全站仪稳定地安装在测点上，并确保水平仪的气泡在圆心位置。
c. 测量目标点：对准目标点，使用全站仪进行测量。
一般情况下，全站仪会自动锁定目标点并记录测量数据。
d. 校验测量数据：每次测量完成后，应校验测量数据的准确性，确保在允许的误差范围内。
e. 记录测量数据：将测量数据记录到放样表格或电脑中，并按照要求进行归档。
f. 移动仪器进行下一个目标点的测量，直至完成全部放样任务。
三、注意事项1. 确保仪器的准确性：在使用全站仪之前，需要对仪器进行准确性校准，避免误差的出现。
2. 注意安全事项：在使用全站仪过程中，要注意周围环境的安全，以免发生事故。
同时，不要让他人无正当理由靠近正在测量的仪器。
3. 合理使用测量配件：全站仪通常附带一些测量配件，如三脚架、测杆等。
在实际使用中，需要合理使用这些配件，以确保测量的准确性和稳定性。
四、施工放样的优势使用全站仪进行施工放样具有如下优势：1. 高精度：全站仪具有高精度的测量功能，能够满足工程施工对精度的要求。

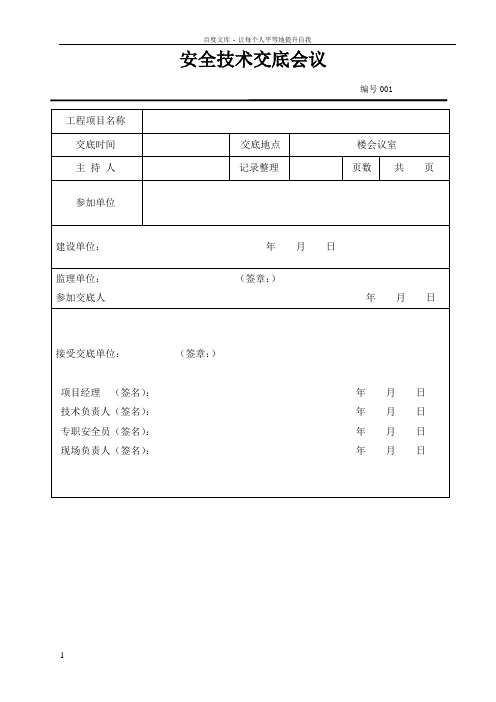

安全技术交底会议编号001220kV变电站扩建工程安全技术交底一、工程概况及施工特点：1、工程概况：主变压器及各级电压配电装置，相应的继电保护及自动装置，就地测量装置及控制操作设备，自动化系统设备的布置安装和接线，电缆设施等。
以及与电气设备相关的建筑物、构筑物，相关的给排水系统，消防系统。
2、施工特点：本扩建工程点多面广，涉及到运行设备，施工难度大。
施工过程中要做好安全措施，防止误碰运行设备及注意文明施工，防止激烈震动造成运行设备误跳闸。
二、施工安全注意事项：1、施工前应到有关单位办理相关的手续。
2、开工前向全体施工人员自上而下进行施工安全技术交底，务必使全体施工人员均能掌握本工程特点及施工安全措施。
3、施工中，严格执行《电业安全工作规定》、《电力建设安全工作规定》、《电力建设安全健康与环境管理工作规定》和甲方颁发的安全、文明生产规定的有关部分。
进入电力工作区域内施工，严格执行工作票制度，做好安全措施后，经相关人员许可后方可开工。
4、严格执行“十项规定动作”（内容：凭票工作、凭票操作、戴安全帽、穿工作服、系安全带、停电、验电、挂接地线、遮拦装设、现场交底）。
5、工作时做好监护，严防走错工作地点，严禁跨越工作范围，不得触碰运行设备及回路。
注意与带电设备的保持足够的安全距离（220kV：3米；110kV：米；10kV：米），做好防止误碰运行设备的安全措施。
6、在使用临时电源时严禁乱拉乱接，必须有可靠的漏电保护措施。
所用的电动机具金属外壳要接地，应有可靠电源,专人管理操作不应随意离开现场.熟悉操作顺序,安全接地线可靠。
7、开工前对施工机械、工器具、起吊绳索及安全防护实施进行一次全面检查，确保符合安全规定，保证施工安全。
8、对施工人员身体健康、精神状况全面了解、掌握，不适应现场安全施工要求的不准开工。
9、接受建设、监理单位的监督、管理和指导。
施工单位对建设、监理单位人员提出的意见必须及时整改；发生人身事故或危及生产运行的不安全情况，立即报告工程主管部门和安全监察部。
全站仪在施工放样中的应用一、引言全站仪作为一种高精度、高效率的测量工具，广泛应用于土木工程、建筑工程、道路施工等领域。
全站仪具备测量角度、距离和高程的功能，可以在施工放样中起到关键作用。
本文将详细探讨全站仪在施工放样中的应用，包括其原理、操作流程以及优势等方面。
二、全站仪原理及技术特点1. 全站仪原理全站仪是由角度测量系统和距离测量系统组成的。
角度测量系统通过水平轴和垂直轴对目标点进行精确定位，实现对目标点水平角和垂直角的测量。
距离测量系统通过红外线或激光束发射器发射出来的光束，经过反射后返回到接收器，通过计算光束来回时间差以及光速来计算出目标点与全站仪之间的距离。
2. 全站仪技术特点（1）高精度：全站仪具备很高的角度和距离测量精度，可以满足各种施工放样的要求。
（2）高效率：全站仪的操作简单，测量速度快，可以大大提高施工放样的效率。
（3）多功能：全站仪不仅可以测量角度和距离，还可以进行高程测量、坐标测量、线路测量等多种功能。
三、全站仪在施工放样中的应用1. 施工放样前的准备工作在进行施工放样前，需要对现场进行准备工作。
首先需要确定基准点和控制点，以及确定全站仪坐标系和控制点坐标系之间的关系。
然后对控制点进行测量，并将其坐标输入到全站仪中。
之后需要设置全站仪参数，包括单位设置、角度单位设置、距离单位设置等。
2. 施工现场实际操作在实际操作中，首先需要对目标点进行观测。
观测时要注意保持稳定，并使用三角定位法来确定目标点的水平角和垂直角。
观测完成后，将目标点与控制点之间的水平距离和垂直距离输入到全站仪中，并计算出目标点与控制点之间的平面距离和空间距离。
3. 施工放样的优势全站仪在施工放样中具有以下优势：（1）高精度：全站仪具备很高的测量精度，可以满足施工放样的要求，保证施工质量。
（2）高效率：全站仪操作简单，测量速度快，可以大大提高施工放样的效率，节约时间和人力成本。
（3）多功能：全站仪不仅可以测量角度和距离，还可以进行高程测量、坐标测量、线路测量等多种功能，满足不同施工要求。
用全站仪进行工程施工放样坐标计算全站仪是一种测量设备，能够在工程施工中进行放样和坐标计算。
它集合了电子测距仪、水平仪和方向仪等多种功能，并通过电子计算和显示来提供高精度的测量结果。
全站仪的应用广泛，从建筑施工到土木工程都可以使用。
在工程施工中，全站仪可以用来进行放样。
放样是根据设计图纸上的数据，在现场确定建筑物或结构物的实际位置和尺寸。
在使用全站仪进行放样时，首先需要在放置的位置上树立起一个基准点，然后通过全站仪测量基准点的坐标，并进行记录。
然后，根据设计图纸上的数据，将全站仪移动到需要放样的地方，并通过测量和计算确定建筑物或结构物的具体位置和尺寸。
全站仪的高精度和自动化功能使得放样过程更加方便和准确。
除了放样，全站仪还可以用来进行坐标计算。
坐标计算是根据已知点的坐标和测量数据，计算其他点的坐标。
在工程施工中，全站仪可以通过测量已知点的坐标，并结合其他测量数据，如角度、距离等，进行计算，并得出其他点的坐标。
这些坐标数据可以用于施工图纸的编制、建筑物的定位和尺寸计算等。
全站仪在工程施工中的应用具有多种优势。
首先，全站仪具有高精度的测量能力，能够提供准确的测量结果，从而保证工程施工的精度和质量。
其次，全站仪具有自动化功能，能够实时计算和显示测量结果，提高工作效率和减少人工操作。
此外，全站仪还具有远距离测量能力和数据传输功能，能够在复杂环境和远距离测量中使用，提高施工的灵活性和适应性。
总而言之，全站仪在工程施工中的应用非常重要。
通过应用全站仪进行工程施工放样和坐标计算，可以提高施工的精度和质量，提高工程施工的效率和安全性。
全站仪的发展和应用还将继续推动工程施工的自动化和智能化，使工程施工更加高效、准确和可靠。
用全站仪进行工程施工放样(建工方向)培训教材第一部分:TOPCON GTS-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键 ► ◄ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义V——竖盘读数 ；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）； HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距； N——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
F1 OSET ：设置水平读数为。
000000′′′F2 HOLD ：锁定水平读数。
第1页F3 HSET ：设置任意大小的水平读数。
F4 P1↓： 进入第2页。
F1 TILT ：设置倾斜改正开关。
第2页 F2 REP ： 复测法。
F3 V% ： 竖直角用百分数显示。
F4 P2↓： 进入第3页。
F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。
第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
F4 P3↓：进入第1页。
三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。
MEAS：进行测量。
F1MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。
F2第1页F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。
F4 P1↓：进入第2页。
F1 OFSET：偏心测量方式。
F2 SO：距离放样测量方式。
第2页F3 m/f/i：距离单位米/英尺/英寸的切换。
F4 P2↓：进入第1页。
四、坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。
MEAS：进行测量。
F1F2MODE：设置测量模式，Fine/Coarse/Tracking。
第1页F3 S/A：设置棱镜改正值（PSM），大气改正值（PPM）常数。
F4 P1↓：进入第2页。
F1 R.HT：输入棱镜高。
F2 INS.HT：输入仪器高。
第2页F3 OCC：输入测站坐标。
F4 P2↓：进入第3页。
F1 OFSET：偏心测量方式。
第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换。
F4 P3↓：进入第1页。
五、主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。
DATA COLLECT(数据采集)第1页LAY OUT(点的放样)MEMORY MGR.(内存管理)PROGRAM(程序)第2页GRID FACTOR(坐标格网因子)ILLUMINATION(照明)PARAMETRERS(参数设置)第3页CONTRAST ADJ.(显示屏对比度调整)1、MEMORY MGR.(存储管理)1.FILE STATUS(显示测量数据、坐标数据文件总数)第1页 2.SEARCH(查找测量数据、坐标数据、编码库)3.FILE MAINTAIN(文件更名、查找数据、删除文件)4.COORD. INPUT(坐标数据文件的数据输入)第2页 5.DELETE COORD.(删除文件中的坐标数据)6.PCODE INPUT(编码数据输入)7.DATA TRANSFER(向微机发送数据、接收微机数据、设置通讯参数)第3页8.INITIALIZE(初始化数据文件)2、 PROGRAM(程序)1.REM(悬高测量)第1页 2.MLM(对边测量)3.Z COORD.(设置测站点Z坐标)4.AREA(计算面积)第2 页5.POINT TO LINE(相对于直线的目标点测量)。
3、 PARAMETRERS(参数设置)1.MINIMUM READING(最小读数)第1页 2.AUTO POWER OFF(自动关机)3.TILT ON/OFF(垂直角和水平角倾斜改正)第 2 页——ERROR CORRECTION(系统误差改正。
注：仪器检校后必须进行此项设置) 存储管理菜单操作可参见图2。
六、全站仪的主要功能介绍说明：测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第1页的S/A（F3）。
1．棱镜常数PRISM的设置——一般原配棱镜设置为0，国产棱镜设置为-30mm。
（具体见说明书）。
2．大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM值后，按“PPM”直接输入）。
3．PSM、PPM设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后，仪器即可显示水平度盘读数和竖直度盘读数。
（二）距离测量先按◢ 键，进入测距模式，瞄准棱镜后，按F1（MEAS），即可。
（三）坐标测量见图3按键步骤：1、ANG 键，进入测角模式，瞄准后视点A 。
2、HSET ，输入测站O 至后视点的坐标方位角OA α。
3、键， 进入坐标测量模式。
P1， 进入第2页。
4、OCC ，输入测站坐标（X 0,Y 0,H 0）。
6、P1，进入第2页。
INS .HT : 输入仪器高。
图3：坐标测量示意图7、P1，进入第2 页。
R .HT ：输入棱镜高。
图4：点的坐标放样示意图8、瞄准待测量点B ，按MEAS ，得B 点的（X B ,Y B ,H B ）。
（四）零星点的坐标放样见图4按键步骤为：1、按MENU ——进入主菜单测量模式。
2、按LAYOUT ——进入放样程序，再按SKP ——略过选择文件。
3、按OOC.PT （F1），再按NEZ ，输入测站O 点的坐标（x 0,y 0,H 0）；并在INS .HT 一栏，输入仪器高。
4、按BACKSIGHT （F2），再按NE/AZ ，输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α，则可再按AZ ，在HR 项输入OA α的值。
瞄准A 点，按YES 。
5、按LAYOUT （F3）：输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后，按ANGLE （F1）。
使用水平制动和水平微动螺旋，使显示的dHR=，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
000000′′′6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0时，立棱镜点即为B 点的平面位置。
其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
7、按NEXT ——放样下一个点C 。
（五）TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的上载（UPLOAD ）（1） 在电脑上用文本编辑软件（如Windows 附件的“写字板”程序），输入点的坐标数据，格式为“点名,Y ,X,H ”；保存类型为“文本文档”。
具体见图5。
（2）用“写字板”程序打开文本格式的坐标数据文件，并打开T-COM 程序，将坐标数据文件复制到T-COM 的编辑栏中。
（3）用通讯电缆将全站仪的“SIG”口与电脑的串口（如COM1）相连，按MENU—MEMORY MGR.—DATA TRANSFER，进入数据传输，先在“COMM. PARAMETER”（通讯参数）中分别设置“PROTOCOL”（议协）为“ACK/NAK”；“BAUD RATE”（波特率）为9600；“CHAR./PARITY”(校检位)为“8/NONE”；“STOP BITS”（停止位）为“1”。
图5：编辑上载的数据文件（4）点击按钮，出现“Current data are saved as:030624.pts”对话框时，点“OK”，出现如下图6的通讯参数设置对话框。
按全站仪上的相同配置进行设置并选择“Read text file”后，点“GO”将刚保存的文件030624.pts打开，出现Point Details（点描述）对话框。
图6：上载的数据文件(5)回到全站仪主菜单MENU中的MEMORY MGR.—DATA TRANSFER—LOAD DATA—COORD. DATA 。
用INPUT为上传的坐标数据文件输入一个文件名后，点“YES”使全站仪处于等待数据状态（Waiting Data），再在电脑Point Details对话框中点“OK”。
注：可以直接在T-COM 软件编辑栏中按“点名,Y ,X,H ”的格式编辑待上载的坐标数据文件。
2、全站仪中数据文件的下载（DOWNLOAD ）同上载一样，进行电缆连接和通讯参数的设置。
点击按钮，设置通讯参数并选择“Write text file ”后，再在全站仪上选择下载数据文件的类型(测量数据文件或坐标数据文件)。
先在电脑上按“GO ”，处于等待状态，再在全站仪上按“确定”，即可将全站仪中的数据下载至电脑。
出现“Current data are saved as 03062501.gt6”及“是否转换”时对话框时，点击“Cancel ”。
点击按钮“”，将下载的数据文件取名后保存。
（保存时下载的测量数据文件及坐标数据文件均要加上扩展名gt6）。
（六）批量点的坐标放样1、放样坐标数据文件的编辑及上载。
可采用以下两种方法来实现：（1）数据通讯方法。
按TOPCON 全站仪与电脑的数据通讯中“电脑中数据文件的上载（UPLOAD ）”的方（2）坐标输入方法。
按MENU ——COORD. INPUT （坐标输入）————分别在PT#、N 、E 、Z 2、实地放样操作如图7所示，要在控制点D3样点K0+040、K0+060、K0+080（1）按MENU ，进入主菜单模式，选择（2）在“SELECT A FILE ”中，用选择电脑上载的坐标数据文件名。
（3）在“OCC.PT INPUT ”中用（4）在“BACKSIGHT （5）瞄准后视点D2，按“YES ”。
（6）在“LAYOUT ”及平距HD 。
