常用开关上下口铜排的选择说课讲解

标准铜排的选型指南1．目的规范开关柜柜内用铜排的规格尺寸选择，即在铜排设计时选择合适的截面规格，以保证铜排在相应使用环境下的额定载流量。

2．适用范围所有电工用铜和铜合金母线。

3．低压开关柜柜内铜排选择作业指导3.1低压开关柜柜内铜排的正常使用条件铜排材料：符合GB/T5585.1-2005标准的TMY、THMY；使用条件：环境温度35℃，允许温升70K；海拔高度：< 1000m；额定工作频率：50/60Hz。

若使用条件与上述不一致，根据铜排的具体使用条件按本指导书第4条对铜排的载流量重新校核。

3.2系统水平主母线选择在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。

若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1、三拼a=130）3.3柜内汇流母线选择在正常项目设计中，低压开关柜柜内若干主电路连接在汇流母线上，在任一时刻汇流母线通过的预计最大电流为连接其上的所有主电路的额定电流之和乘以额定分散系数（见表2）。

汇流母线的规格按预计通过的最大电流来选择。

馈线柜垂直裸铜母线的规格选择与对应的额定载流量见表3。

表2表3：垂直裸铜母线额定载流量表（相间距a=80）3.4装置内其它铜母线选择进线或联络开关的分支母线选择综合考虑系统的额定电流与开关的框架电流。

当系统的额定电流大于开关的框架电流时，分支母线选择框架开关的额定电流；反之，选择系统的额定电流。

其余元器件连接母线按元器件的框架电流选择。

铜排规格选择优先考虑使用K3系统中的常用铜排规格，使用不常用的铜排规格时必须得到机械分部经理的同意。

装置内其它铜母线额定载流见表4。

表4：装置内其它铜母线额定载流量表（设计选型）4铜母线额定载流量的确定（引用标准DIN 43671）（德国标准）4.1常用矩形裸铜母线载流量表：。

铜排选用的一些知识1 前言母线,也称母排或载流排,是承载电流的一种导体。

在开关设备和控制设备中主要用于汇集、分配和传送电能,连接一次设备。

根据相关资料统计,短路事故绝大部分是直接或者间接发生在母线部位,母线故障是电气设备故障中最严重的故障之一。

因此,对母线的正确选用和应用显得极为关键。

本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。

2 母线的类型户内开关设备和控制设备中,母线按截面分为矩形、圆形、D型、U型等,其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因,矩形母线在40.5kV及以下电压等级中应用最广泛。

圆形和D型母线由于集肤效应较好,防电晕效果好,也有应用,但连接比较复杂。

U型母线一般用于电流较大、力效应要求高的设备中,如发电机出口开关柜。

其额定电流大,一般达到5000A 以上,额定峰值耐受电流(IP)大,一般为50kA 以上。

按材质分,可分为铜母线、铝母线、铁母线,其中铜母线由于载流量大,抗腐蚀性能和力效应好,应用最广泛。

铝质母线在电流小、非沿海和非石化系统也有应用。

使用铁母线主要从经济上考虑,主要应用于PT连接线。

按自然状态可分为硬母线和软母线。

软母线主要应用于连接不便可以吸收一些力效应的场所,如断路器内部。

3 母线的载流量3.1母线的载流量的定义:母线的载流量是指母线在规定的条件下能够承载的电流有效值。

说明:规定的条件中主要指标是温度,对于户内开关设备和控制设备来讲是指环境温度上限为40℃,下限为-25℃。

3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些,一般当母线平放且宽度小于60㎜时,其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍,这是由于立放时散热性能要比平放时要好的缘故。

3.3 载流量数值根据母线的材质不同,在同一温度下其载流量也不同。

开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

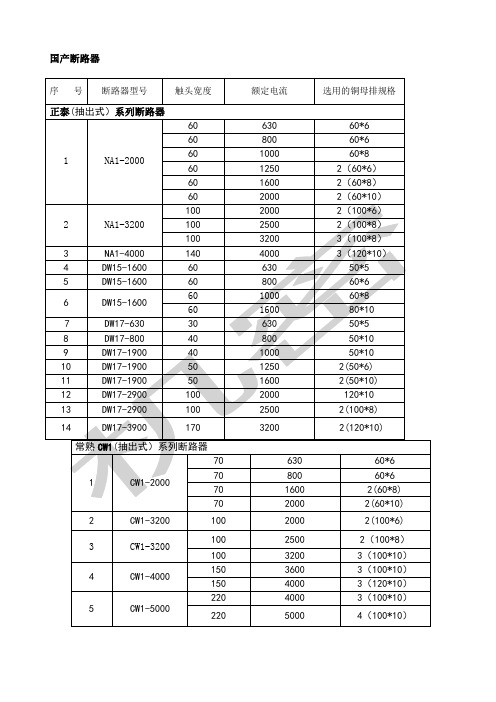

国产断路器
HD13BX刀开关连接铜排选择参照表
压关参
1、以上断路器的母排选用规格适用于馈电柜；
2、进线柜的母排选用结合断路器触头宽度,规格不小于水平母线且载流量不小于水平母线；
3、以上断路器的选型为抽出式水平接线，选用其它断路器时，铜排另行选择；
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
1.接触器选择一个是线圈电压等级，另一个是触头容量。

一般选择两倍的电机额定电流。

2.断路器选择1.5~2.1倍额定电流。

3.热继电器选择可调电流整定在1.2倍额定电流。

4.导线如果用铜线按每平方MM载流3~4A。

根据电流选择导线。

5.有一个经验公式：I=2P，就是380V的交流电机额定电流约等于两倍额定功率。

常用开关上下口铜排的选择
HD13BX刀开关连接铜排选择参照表
低压电容柜刀熔开关连接铜排选择
参照表
1 QSA-250(排头宽度25） TMY-30*4
2
QSA-400(排头宽度25） TMY-30*5(40*4)
33 QSA-630(排头宽度40） TMY-40*6 4 QSA-800(排头宽度60） TMY-60*6 5 QSA-1000(排头宽度60） TMY-60*8 6
QSA-1250(排头宽度80） TMY-80*8
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
低压电容柜电容器支路铜线选择参照表
抽屉柜垂直排选择时的分散系数
1.接触器选择一个是线圈电压等级，另一个是触头容量。

一般选择两倍的电机额定电流。

2.断路器选择1.5~2.1倍额定电流。

3.热继电器选择可调电流整定在1.2倍额定电流。

4.导线如果用铜线按每平方MM 载流3~4A 。

根据电流选择导线。

1 开关柜单元中的回路数
分散系数 2 2与3 0.9 33 4与5 0.8 4 6-9 0.7 5
10及以上
0.6
具体选用时还要结合实际情况
5.有一个经验公式：I=2P，就是380V的交流电机额定电流约等于两倍额定功率。

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

额定电流在100A（含100A）以下的断路器，铜排和铜导线用量相同的情况下，建议选择铜导线。

HD13BX 刀开关连接铜排选择参照表
照表
压电容柜 熔开关连 铜排选择 低 刀 接 参
低压电容柜电容器支路铜线选择参照表
1、以上断路器的母排选用规格适用于馈电柜；
2、进线柜的母排选用结合断路器触头宽度，规格不小于水平母线且载流量不小于水平母线；
3、以上断路器的选型为抽出式水平接线，选用其它断路器时，铜排另行选择；
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
1.接触器选一个是线圈压等级，另一是触头容量。

般选择两倍电机额定电
2.断路器选倍额定电流
择电个
的流。

择〜
3.热继电器选择可调电流整定在倍额定电流
4.导线如果用铜线按每平方Mh载流3~4A根据电流选择导线。

5.有一个经验公式：l=2P，就是380V的交流电机额定电流约等于两倍额定功率。
