华为必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法

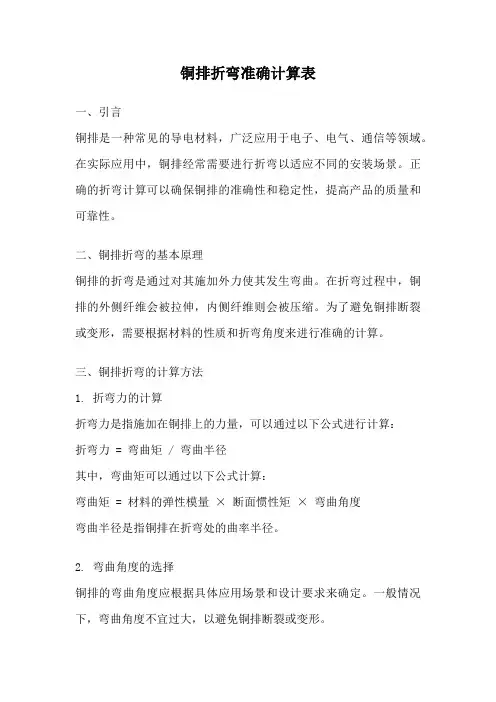

铜排折弯准确计算表一、引言铜排是一种常见的导电材料，广泛应用于电子、电气、通信等领域。

在实际应用中，铜排经常需要进行折弯以适应不同的安装场景。

正确的折弯计算可以确保铜排的准确性和稳定性，提高产品的质量和可靠性。

二、铜排折弯的基本原理铜排的折弯是通过对其施加外力使其发生弯曲。

在折弯过程中，铜排的外侧纤维会被拉伸，内侧纤维则会被压缩。

为了避免铜排断裂或变形，需要根据材料的性质和折弯角度来进行准确的计算。

三、铜排折弯的计算方法1. 折弯力的计算折弯力是指施加在铜排上的力量，可以通过以下公式进行计算：折弯力 = 弯曲矩 / 弯曲半径其中，弯曲矩可以通过以下公式计算：弯曲矩 = 材料的弹性模量× 断面惯性矩× 弯曲角度弯曲半径是指铜排在折弯处的曲率半径。

2. 弯曲角度的选择铜排的弯曲角度应根据具体应用场景和设计要求来确定。

一般情况下，弯曲角度不宜过大，以避免铜排断裂或变形。

3. 弯曲半径的选择弯曲半径是指铜排在折弯处的曲率半径，也是折弯工具的曲率半径。

弯曲半径的选择应根据铜排的厚度和弯曲角度来确定。

一般情况下，弯曲半径应大于铜排厚度的2倍，以确保铜排不会出现明显的应力集中。

4. 折弯工艺的选择铜排的折弯可以采用手工折弯或机械折弯。

手工折弯适用于小批量生产，而机械折弯适用于大批量生产。

在进行折弯时，应注意折弯力的均匀施加，避免过度应力造成铜排的损坏。

四、铜排折弯的注意事项1. 铜排的折弯不宜过频，以免引起疲劳破坏。

2. 折弯工具应保持清洁，并定期检查和维护，以确保折弯的准确性和稳定性。

3. 在折弯过程中，应避免使用过大的力量，以免造成铜排的变形或断裂。

4. 折弯后的铜排应进行质量检验，确保其符合设计要求和产品标准。

五、结论通过准确的计算和合理的折弯工艺，可以确保铜排的准确性和稳定性，提高产品的质量和可靠性。

在实际应用中，应根据具体要求和工艺条件来选择合适的折弯角度和折弯半径，同时注意折弯工具的维护和使用，以确保铜排的折弯质量和工艺效果。

铜排计算方法铜排是由纯铜制成的平板状材料，常用于电子设备、机械设备、建筑工程等领域。

在实际应用中，我们常常需要计算铜排的尺寸、电阻、导热性能等参数，以便合理设计和使用铜排。

本文将介绍一些常见的铜排计算方法，希望能对大家有所帮助。

一、铜排尺寸计算方法铜排的尺寸计算通常包括宽度、厚度、长度等方面。

首先需要确定所需承载电流、电压、温升等参数，然后根据这些参数选择合适的铜排尺寸。

1. 承载电流计算：根据所需承载电流和电流密度，可计算出铜排的截面积。

常用的计算公式为：截面积（mm²）= 承载电流（A）/ 电流密度（A/mm²）2. 宽度计算：根据铜排的截面积和厚度，可计算出铜排的宽度。

常用的计算公式为：宽度（mm）= 截面积（mm²）/ 厚度（mm）3. 长度计算：根据所需电阻和电阻率，可计算出铜排的长度。

常用的计算公式为：长度（mm）= 电阻（Ω）/ （电阻率（Ω·mm²/m）× 截面积（mm²））二、铜排电阻计算方法铜排的电阻是指单位长度上的电阻。

在设计电路时，我们常常需要计算铜排的电阻，以保证电流传输的稳定性和效率。

1. 电阻率计算：铜排的电阻率是指单位体积内电阻的大小，常用单位是Ω·mm²/m。

铜的电阻率通常在20°C时为0.0175Ω·mm²/m，根据实际温度可进行修正。

2. 电阻计算：根据铜排的长度、宽度、厚度和电阻率，可计算出铜排的电阻。

常用的计算公式为：电阻（Ω）= 电阻率（Ω·mm²/m）× 长度（mm）/ （宽度（mm）× 厚度（mm））三、铜排导热性能计算方法铜排具有优良的导热性能，常用于散热器、电子元件等需要散热的设备中。

在设计和选择铜排时，我们需要计算铜排的导热性能，以保证设备的散热效果。

1. 导热系数计算：铜排的导热系数是指单位温度梯度下单位厚度的热流通过的热量，常用单位是W/(m·K)。

高压柜中铜排如何选择附载流量和折弯计算高压柜中的铜排是高压设备中常用的导电材料，用于连接高压设备的电流回路。

铜排的选择需要考虑附载流量和折弯计算，以保证高压设备的正常运行和安全使用。

一、附载流量的选择：附载流量是指铜排在一定条件下能够承载的电流。

选择合适的附载流量是确保电流在铜排中正常传导和散热的重要因素。

1.通过电流计算：根据高压设备的额定电流和电源的额定电压，可以通过电流计算的方法确定所需的附载流量。

一般来说，附载流量是根据电流密度（一般为1.2 A/mm²到1.5 A/mm²），计算出铜排的截面积，再根据截面积选择合适的附载流量。

2.参考电流表：根据已有的电流表或者对类似设备的实际运行数据进行参考，选择合适的附载流量。

如果有类似设备的运行数据，可以参考这些数据，并根据设备的具体情况进行适当调整。

3.考虑散热条件：在选择附载流量时，还需要考虑周围的散热条件。

如果高压柜内的散热条件较好，可以选择较小的附载流量；如果散热条件较差，需要选择较大的附载流量以确保铜排正常散热。

二、折弯计算：高压柜中的铜排需要经过不同的折弯，以适应不同位置和角度的连接需求。

折弯计算的目的是确定铜排的弯曲半径和折弯方向，以避免折弯时导致铜排的强度损失或电导性能下降。

1.根据铜排的截面积和材料的弯曲极限:铜排的选择应该满足弯曲后仍能保持足够的强度和导电性能。

根据铜排的截面积和材料的弯曲极限，可以计算出合理的弯曲半径，以确保在折弯过程中不会导致铜排的破裂或者电阻增加。

2.考虑折弯方向和角度：根据高压柜的实际布局和连接需求，选择合适的折弯方向和角度。

在选择折弯方向和角度时，需要考虑到铜排的导电性能、强度、空间限制等因素，以确保折弯后的铜排能够在高压设备中正常连接和传导电流。

3.检查弯曲效果：在折弯后，需要对铜排进行检查，确保其没有明显的形变、裂纹或者其他损伤。

如果发现有任何异常情况，应重新计算折弯方式，并重新进行折弯处理。

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格。

矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜2 10 ㎜3 8 ㎜4 6 ㎜5 5 ㎜6 4 ㎜此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。

例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的三、变压器 KVA 容量输出电流计算公式为 :I(A)=K V A 值/(√母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量 =排宽 *厚度系数排宽 (mm); 厚度系数为 :母排 12 厚时为 20;10 厚时为 18;依次为 :[12-20 ，10-18 ，8-16 ，6-14 ，5-13 ，4-12] .双层铜排 [40 ℃]=1.56-1.58 单层铜排 [40 ℃]（根据截面大小定）3 层铜排 [40℃]=2 单层铜排 [40℃]4层铜排 [40℃]=单层铜排 [40 ℃]*2.45( 不推荐此类选择 ,最好用异形母排替代 ) )铜排 [40 ℃]= 铜排 [25℃ ]*0.85铝排 [40 ℃]= 铜排 [40℃ ]/1.3例如求ＴＭＹ 100*10 载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００ *１０）的载流量为：１８００ *１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０ *２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（ A）竖放（ A）平放（ A）竖放（ A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×101190129515311665100×61160126015571592100×81310142516741850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60 ×6) 1126 1185 1452 15302 (60 ×8) 1460 1480 1503 16002(60 ×10) 1680 1170 2140 22502(80 ×6) 1320 1433 1705 18552(80 ×8) 1651 1795 2117 25152(80 ×10) 1950 2120 2575 27352(100 ×6) 1564 1700 2000 21702(100 ×8) 1930 2100 2470 26902(100 ×10) 2320 2500 2935 31852(120 ×8) 2140 2330 2750 29952(120 ×10) 2615 2840 3330 3620二、铜导线载流量 (35 ℃)截面（ mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（ A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（ mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

铜排载流量表计算方法(一)铜排载流量表计算方法介绍铜排载流量表计算方法是一种用于计算铜排的最大载流量的方法，铜排广泛用于电力系统、电能仪表、电气运行装置等领域。

本文将详细介绍几种常见的铜排载流量计算方法。

方法一：基于电流密度的计算方法1.根据铜排的实际尺寸和所需载流量，确定电流密度的范围。

通常情况下，电流密度的范围为A/mm²至3 A/mm²。

2.根据电流密度的范围，计算铜排的截面积。

截面积的计算公式为：截面积 = 载流量 / 电流密度。

3.根据铜排的截面积，选择合适的标准铜排尺寸进行使用。

方法二：基于电流、温升和长度的计算方法1.根据铜排的长度、电流和允许的温升，计算铜排的电阻。

2.根据铜排的电阻，计算铜排的功耗。

功耗的计算公式为：功耗 =电流² × 电阻。

3.根据铜排的功耗和允许的温升，计算铜排的表面积。

表面积的计算公式为：表面积 = 功耗 / （允许的温升× 377）。

4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。

方法三：基于电阻损耗的计算方法1.确定铜排的长度、宽度和厚度。

2.通过铜排的几何尺寸和电阻率，计算铜排的电阻。

电阻的计算公式为：电阻 = 电阻率× 长度 / （宽度× 厚度）。

3.根据铜排的电阻和载流量，计算电阻损耗。

电阻损耗的计算公式为：损耗 = 电阻× 载流量²。

4.根据铜排的电阻损耗和允许的温升，选择合适的标准铜排尺寸进行使用。

方法四：基于电流、长度和电压降的计算方法1.根据铜排的长度、电流和电压降的限制，计算铜排的电阻。

2.根据铜排的电阻和电流，计算铜排的功耗。

功耗的计算公式为：功耗 = 电流² × 电阻。

3.根据铜排的功耗和电压降的限制，计算铜排的表面积。

表面积的计算公式为：表面积 = 功耗 / （电压降× 377）。

4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45 口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]铜排的计算方法1铜排载流量计算方法2 铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

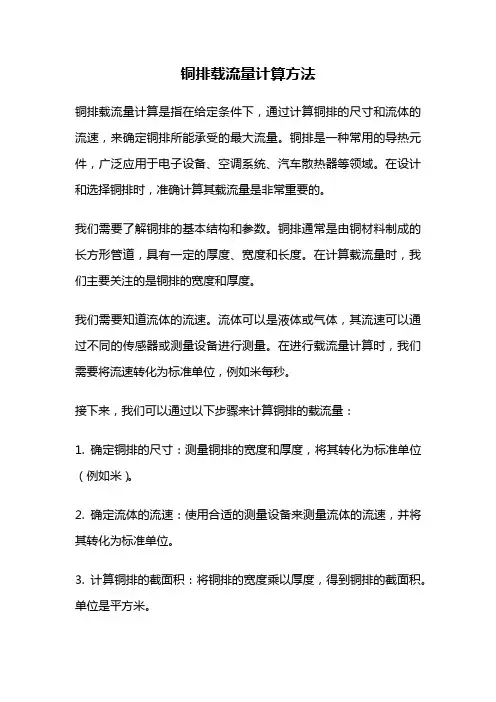

铜排载流量计算方法铜排载流量计算是指在给定条件下，通过计算铜排的尺寸和流体的流速，来确定铜排所能承受的最大流量。

铜排是一种常用的导热元件，广泛应用于电子设备、空调系统、汽车散热器等领域。

在设计和选择铜排时，准确计算其载流量是非常重要的。

我们需要了解铜排的基本结构和参数。

铜排通常是由铜材料制成的长方形管道，具有一定的厚度、宽度和长度。

在计算载流量时，我们主要关注的是铜排的宽度和厚度。

我们需要知道流体的流速。

流体可以是液体或气体，其流速可以通过不同的传感器或测量设备进行测量。

在进行载流量计算时，我们需要将流速转化为标准单位，例如米每秒。

接下来，我们可以通过以下步骤来计算铜排的载流量：1. 确定铜排的尺寸：测量铜排的宽度和厚度，将其转化为标准单位（例如米）。

2. 确定流体的流速：使用合适的测量设备来测量流体的流速，并将其转化为标准单位。

3. 计算铜排的截面积：将铜排的宽度乘以厚度，得到铜排的截面积。

单位是平方米。

4. 计算载流量：将铜排的截面积乘以流体的流速，即可得到铜排的载流量。

单位是立方米每秒。

需要注意的是，在进行计算时，我们还需要考虑一些其他的因素，例如流体的温度、压力和流动性质等。

这些因素将会对铜排的载流量产生影响，因此在实际应用中需要进行综合考虑。

铜排的载流量还受到铜材料的导热性能和散热条件的影响。

在高温环境下，铜排的导热性能会降低，可能会导致载流量的减小。

因此，在进行载流量计算时，还需要考虑散热条件，确保铜排能够正常工作并具有良好的散热效果。

总结起来，铜排载流量的计算方法可以通过测量铜排的尺寸和流体的流速，以及考虑其他因素的影响，来确定铜排所能承受的最大流量。

准确计算载流量对于铜排的设计和选择非常重要，可以确保其在实际应用中的稳定性和可靠性。

因此，工程师和设计人员应该熟悉并掌握铜排载流量计算的方法，以确保系统的正常运行和性能的优化。

铜排截面积公式,铜排载流量.txt丶︶￣喜欢的歌，静静的听，喜欢的人，远远的看我笑了当初你不挺傲的吗现在您这是又玩哪出呢？铜排截面积公式，铜排载流量【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

【2】铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量(A) 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面(mm2) 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流(A) 50 63 80 100 125 160 200 250 300 400 500 600。

铜排载流量不用背口诀也能轻松记住
在生产或改造低压配电柜中经常要根据电流大小配置相应规格的铜排。

铜排的载流量需要查表得出。

在实际运用可以根据公式计算简单快捷比查表方便得多。

铜排的厚度加8再乘以铜排宽度（单位㎜）就得出单根铜排的大概载流量。

两根铜排双层应用载流量是单根的1.5倍。

举例：TMY15*3铜排简单计算得15*（3+8）=165A 查表得162A。

（TMY80*8）*2铜排计算得1.5*80*（8+8）=1920A 查表得1950A。

公式得出的结果基本上查表的相差不大，这样的精度在低压配电柜的选铜排实际运用中已经足够了（高压柜中要考虑的因素较多不能只根据载流量选择母排）。

关于我们：高低压成套知识讲堂通过定期推出电气成套知识，长期举办电气精英培训，致力于高低压成套电气技术推广，电气技术咨询，电气就业指导，让每一位电气从业者在工作的道路上不断进步，让每一位电气类毕业生在求职的道路上不再茫然。

铜排载流量计算方法铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。

铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

电工铜排具有电阻率低、可折弯度大等优点。

由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

铜铝排载流量快速查询估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

铜排载流量的非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

铜排载流量表计算公式
估算法:
单条铜母排载流量= 宽度(mm) x 厚度系数
双母排载流量= 宽度(mm) x 厚度系数x 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8a/平方,铝应该按3-5a/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求tmy100*10载流量为：
单层：100*188=1800(a)[查手册为1860a]；
双层：2(tmy100*10)的载流量为：1860*1.58=2940(a)；[查手册为2942a]；
三层：3(tmy100*10)的载流量为：1860*2＝3720(a)[查手册为3780a]。
