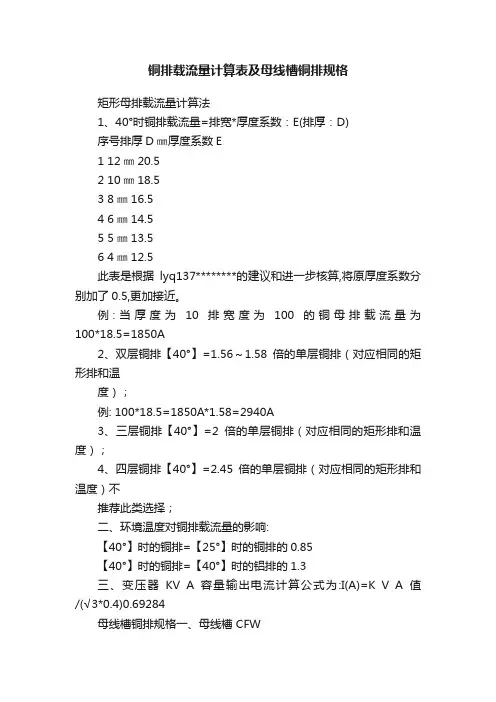

（完整版）铜排载流量计算表及母线槽铜排规格矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进⼀步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
⼆、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)序号排厚D㎜厚度系数 E1 12㎜20.52 10㎜18.53 8㎜16.54 6㎜14.55 5㎜13.56 4㎜12.5此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的 1.3三、变压器KVA容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽 KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽 CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。

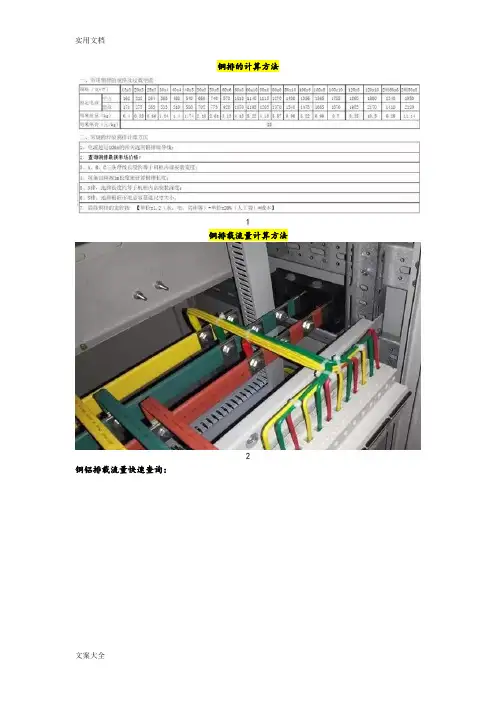

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格。
低压开关柜铜排用量的计算，图文并茂低压铜排设计时需要考虑以下几个方面：水平母线长度的计算、进线分支母线长度的计算、框架断路器柜母排的计算、垂直排的选择、抽屉铜排长度的计算、电容柜铜排的选择。
一、水平母线长度计算水平母排的计算，除了和柜宽有关外，还要考虑以下几点：（1）如有要求母排出柜顶200，实际上铜排的总长度不仅是200，还要包括柜内与主母线搭接部分，通常的长度要按400计算。
（2）上进线的水平母铜排长度为柜宽，此种计算仅适用于上进线。
侧进线前后均有水平母线，要将这部分因素考虑进去。
原则上至少要加一半柜宽的主母排，为防止出现铜排少算的情况，建议最好增加一台柜的主母排量（如下图）。
二、进线分支母线长度计算（铜排侧进线）说明：增加的那一台柜宽的主母排量核算到进线分支排中，以下铜排长度未含主母排。
说明：零排为柜顶侧进或采用三相四线、三相五线母线桥（槽）进线时，均需增加此根引下零排的报价。
如果是三相五线引进，则还需增加引下地排的报价：即分支地排也需报2.3米左右。
三、框架断路器母排长度计算注意点混装柜的铜排计算方式应该为一台框架断路器+一台抽屉柜的量，而不是仅仅是按照单台框架或单台抽屉的量计算。
进线柜同时带计量的方案，由于计量室通常要比正常的低压仪表室高0.2米要在原有铜排长度的基础上每相增加0.4米。
断路器上方带刀熔开关的方案，也要考虑铜排总长度增加0.4米。
多个框架出线的柜子每个框架对应的铜排长度不一致。
四、抽屉柜垂直母线规格及长度的计算方法成套设备中或成套设备一个部分中（例如一个框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数以某个出线柜为例：出线柜共有7个塑壳，总额定电流1200A，则带入分散系数后为1200*0.7=840A。
满抽屉时柜体垂直排单相长度为1955，按2000mm报价；搭接排平均每相单根500（母线框前置）400（母线框后置），报价统一按500mm 考虑抽屉柜垂直零排长度为12.00+0.300+0.300=1.8米说明：北京地区要求必须有垂直地排与垂直零排并排布置，报价时遇到北京项目需报此根铜排，长度与零排一致，规格根据GB7251.1相关要求执行（见下页）。
矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
铜排载流量计算表及母线槽铜排规格矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)序号排厚D㎜厚度系数E1 12㎜20.52 10㎜18.53 8㎜16.54 6㎜14.55 5㎜13.56 4㎜12.5此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的1.3三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽 KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽 CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
科桥电器设备GGD固定式低压配电柜作为成套开关设备中应用最为广范的柜型之一，在众多的低压设备中，GGD的使用率也较高。
但是很多新入门的朋友们并不是很了解GGD开关结构，更有甚者只是看过图片，并未见过实物。
GGD常可以用作进线柜，联络柜，出线柜，电容柜（无功补偿控制柜）等。
在成套配电柜制作时，铜排是我们常会用到的一种导电体。
铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。
铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U相铜排为“黄”色，V 相铜排为“绿”色，W相铜排为“红”色，PE母线铜排为“黄绿相间”双色。
四川科桥电器设备有限公司今天就给大家说说铜排在配电柜中的使用情况。
01 首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。
侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。
进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程科桥电器设备中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。
零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。
断路器下端需要回流至母排，回流排ABC三相每根在1.5m 左右（有刀开关的2.2m），加上断路器下端搭接排平均1m左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。
下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。
如果双排的话直接双倍。
矩形母排载流量计算法
1、40°时铜排载流量排宽*厚度系数：E （排厚：D）
此表是根据lyq137********的建议和进一步核算，将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56〜1.58倍的单层铜排（对应相同的矩形排和温
度）；
例:100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40。
】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响：
【40°】时的铜排二【25°】时的铜排的0.85
【40°】时的铜排二【40°】时的铝排的1.3
三、变压器KVA容量输出电流计算公式为：I（A）=K V A值/（V3*0.4 ）
0.69284
母线槽铜排规格。
