毫伏表操作规程标准范本

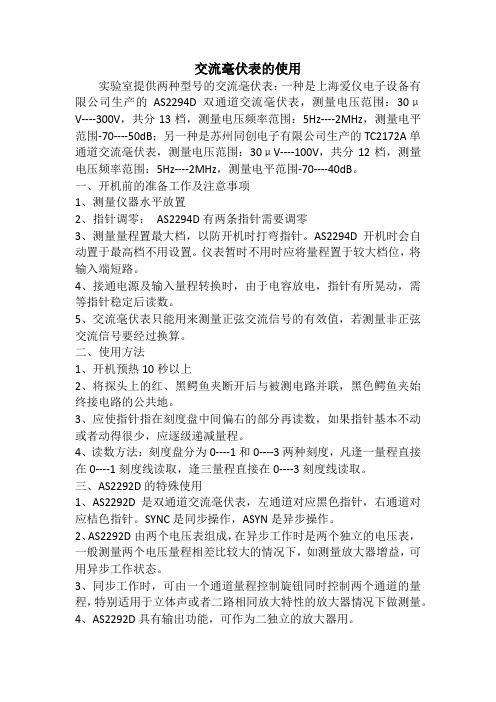

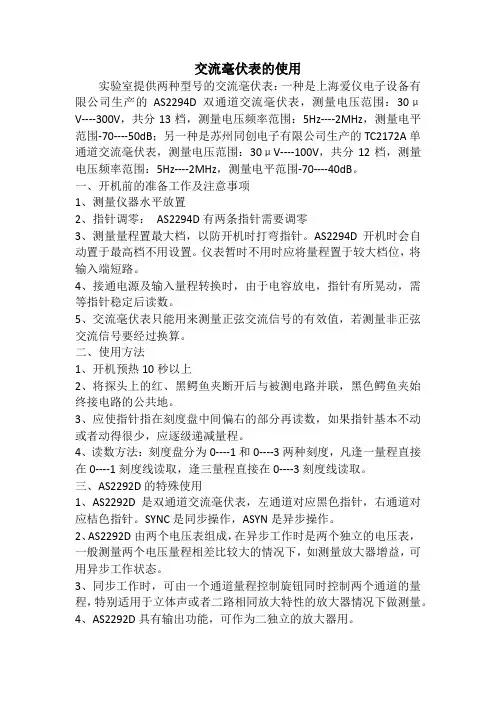

交流毫伏表的使用实验室提供两种型号的交流毫伏表：一种是上海爱仪电子设备有限公司生产的AS2294D双通道交流毫伏表，测量电压范围：30μV----300V，共分13档，测量电压频率范围：5Hz----2MHz，测量电平范围-70----50dB；另一种是苏州同创电子有限公司生产的TC2172A单通道交流毫伏表，测量电压范围：30μV----100V，共分12档，测量电压频率范围：5Hz----2MHz，测量电平范围-70----40dB。

一、开机前的准备工作及注意事项1、测量仪器水平放置2、指针调零：AS2294D有两条指针需要调零3、测量量程置最大档，以防开机时打弯指针。

AS2294D开机时会自动置于最高档不用设置。

仪表暂时不用时应将量程置于较大档位，将输入端短路。

4、接通电源及输入量程转换时，由于电容放电，指针有所晃动，需等指针稳定后读数。

5、交流毫伏表只能用来测量正弦交流信号的有效值，若测量非正弦交流信号要经过换算。

二、使用方法1、开机预热10秒以上2、将探头上的红、黑鳄鱼夹断开后与被测电路并联，黑色鳄鱼夹始终接电路的公共地。

3、应使指针指在刻度盘中间偏右的部分再读数，如果指针基本不动或者动得很少，应逐级递减量程。

4、读数方法：刻度盘分为0----1和0----3两种刻度，凡逢一量程直接在0----1刻度线读取，逢三量程直接在0----3刻度线读取。

三、AS2292D的特殊使用1、AS2292D是双通道交流毫伏表，左通道对应黑色指针，右通道对应桔色指针。

SYNC是同步操作，ASYN是异步操作。

2、AS2292D由两个电压表组成，在异步工作时是两个独立的电压表，一般测量两个电压量程相差比较大的情况下，如测量放大器增益，可用异步工作状态。

3、同步工作时，可由一个通道量程控制旋钮同时控制两个通道的量程，特别适用于立体声或者二路相同放大特性的放大器情况下做测量。

4、AS2292D具有输出功能，可作为二独立的放大器用。

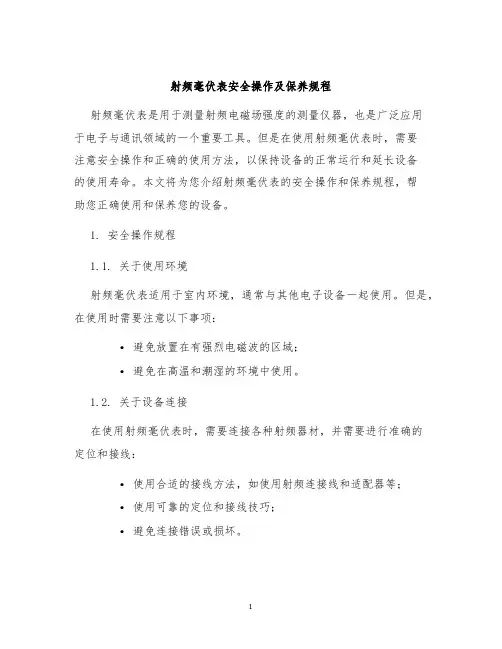

射频毫伏表安全操作及保养规程射频毫伏表是用于测量射频电磁场强度的测量仪器，也是广泛应用于电子与通讯领域的一个重要工具。

但是在使用射频毫伏表时，需要注意安全操作和正确的使用方法，以保持设备的正常运行和延长设备的使用寿命。

本文将为您介绍射频毫伏表的安全操作和保养规程，帮助您正确使用和保养您的设备。

1. 安全操作规程1.1. 关于使用环境射频毫伏表适用于室内环境，通常与其他电子设备一起使用。

但是，在使用时需要注意以下事项：•避免放置在有强烈电磁波的区域；•避免在高温和潮湿的环境中使用。

1.2. 关于设备连接在使用射频毫伏表时，需要连接各种射频器材，并需要进行准确的定位和接线：•使用合适的接线方法，如使用射频连接线和适配器等；•使用可靠的定位和接线技巧；•避免连接错误或损坏。

1.3. 关于测量范围射频毫伏表的测量范围通常在100MHz至10GHz之间，使用时需要注意：•确保测量范围符合要求；•在测量过程中要避免超出范围。

1.4. 关于防护措施使用射频毫伏表时，需要采取一定的防护措施，以确保安全和正确的使用：•在操作前彻底了解设备的使用说明和相关安全措施；•在测量过程中避免身体接触射频电磁场；•禁止使用损坏的设备；•使用安全措施如手套、手套等；•避免与其他电子设备共用电源；•确保在使用设备时禁止设备接地。

2. 保养规程2.1. 定期校准射频毫伏表在使用一段时间后，可能会出现一定的误差，因此需要定期进行校准，以确保测量结果的准确性。

2.2. 定期清洁射频毫伏表在使用过程中可能会受到外界的积尘和粉尘等影响，这些污垢可能会对设备造成一定的损害，因此需要定期进行清洁：•切勿使用溶剂或刺激性清洁剂；•使用软布或类似的材料进行清洁和擦拭；•清洁时应注意保护电路板、禁止水或液体进入器件内部；•定期更换清洁布，以保持洁净度。

2.3. 定期维护射频毫伏表在长期使用后，可能会出现某些问题，此时需要定期进行维护：•销毁损坏的设备，禁止使用；•上电和关闭前要检查连接和设备状态。

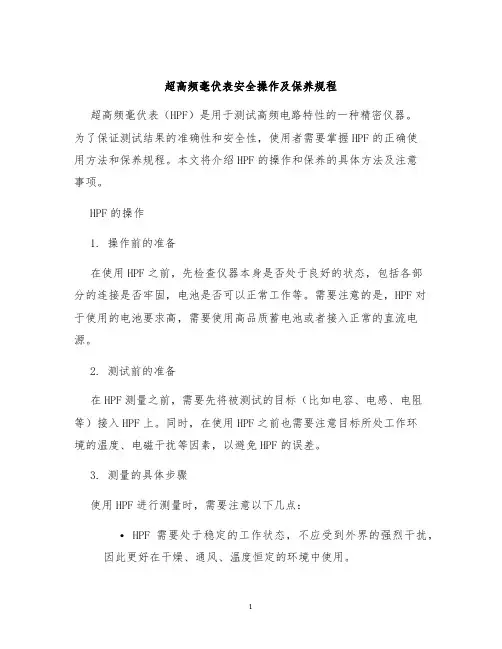

超高频毫伏表安全操作及保养规程超高频毫伏表（HPF）是用于测试高频电路特性的一种精密仪器。

为了保证测试结果的准确性和安全性，使用者需要掌握HPF的正确使用方法和保养规程。

本文将介绍HPF的操作和保养的具体方法及注意事项。

HPF的操作1. 操作前的准备在使用HPF之前，先检查仪器本身是否处于良好的状态，包括各部分的连接是否牢固，电池是否可以正常工作等。

需要注意的是，HPF对于使用的电池要求高，需要使用高品质蓄电池或者接入正常的直流电源。

2. 测试前的准备在HPF测量之前，需要先将被测试的目标（比如电容、电感、电阻等）接入HPF上。

同时，在使用HPF之前也需要注意目标所处工作环境的温度、电磁干扰等因素，以避免HPF的误差。

3. 测量的具体步骤使用HPF进行测量时，需要注意以下几点：•HPF需要处于稳定的工作状态，不应受到外界的强烈干扰，因此更好在干燥、通风、温度恒定的环境中使用。

•正确设置HPF的量程。

一般情况下，量程应该略高于测试目标的阻值，以保证测试结果为最佳的线性值。

•保持测试目标稳定，避免存在偏移误差。

•测试完成后，需要确认测试结果是否与实际符合。

若存在异常值，需重新测试或检查测试环节。

HPF的保养1. 保养前的准备HPF的保养需要在工作环境良好的情况下进行。

保养前需要断开电源，并用软布擦拭清洁表面；如发现零部件脱落、破损等情况，则应保养或送修。

2. 维护注意事项HPF保养需注意以下几点：•定期检查电池并充电或更换新电池。

若使用外部电源，则需检查直流电源是否满足使用条件，确保测试准确性且保持HPF 稳定运行。

•检查各部件的适配度、连接处是否松动等，避免工作过程中的误差。

•经常清洗零部件并保证HPF的干燥、通风良好，以防电路短路和绝缘的损耗。

•存放时需要注意避免阳光直射、振动等诸多因素。

为了保证HPF的长期稳定运行，建议将其放置在安全的地方并使用保护套。

总结综上所述，使用超高频毫伏表的正确方法和保养不仅可以提高测试结果的准确性，而且可以延长仪器的使用寿命，减少额外的维修成本。

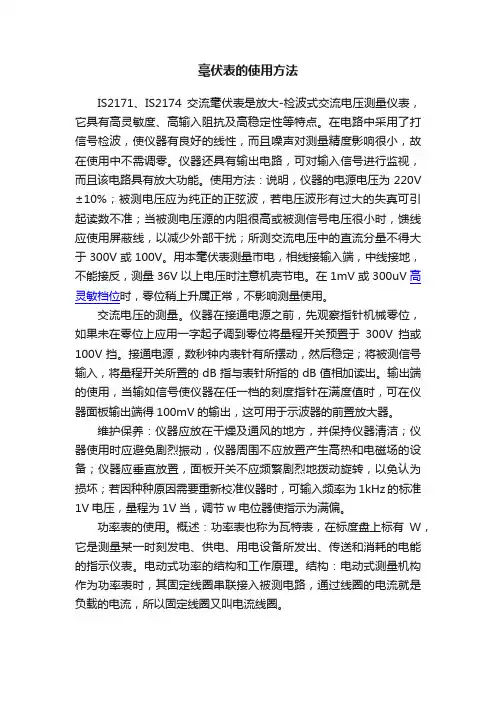

毫伏表的使用方法IS2171、IS2174交流毫伏表是放大-检波式交流电压测量仪表，它具有高灵敏度、高输入阻抗及高稳定性等特点。

在电路中采用了打信号检波，使仪器有良好的线性，而且噪声对测量精度影响很小，故在使用中不需调零。

仪器还具有输出电路，可对输入信号进行监视，而且该电路具有放大功能。

使用方法：说明，仪器的电源电压为220V ±10%；被测电压应为纯正的正弦波，若电压波形有过大的失真可引起读数不准；当被测电压源的内阻很高或被测信号电压很小时，馈线应使用屏蔽线，以减少外部干扰；所测交流电压中的直流分量不得大于300V或100V。

用本毫伏表测量市电，相线接输入端，中线接地，不能接反，测量36V以上电压时注意机壳节电。

在1mV或300uV高灵敏档位时，零位稍上升属正常，不影响测量使用。

交流电压的测量。

仪器在接通电源之前，先观察指针机械零位，如果未在零位上应用一字起子调到零位将量程开关预置于300V挡或100V挡。

接通电源，数秒钟内表针有所摆动，然后稳定；将被测信号输入，将量程开关所置的dB指与表针所指的dB值相加读出。

输出端的使用，当输如信号使仪器在任一档的刻度指针在满度值时，可在仪器面板输出端得100mV的输出，这可用于示波器的前置放大器。

维护保养：仪器应放在干燥及通风的地方，并保持仪器清洁；仪器使用时应避免剧烈振动，仪器周围不应放置产生高热和电磁场的设备；仪器应垂直放置，面板开关不应频繁剧烈地拨动旋转，以免认为损坏；若因种种原因需要重新校准仪器时，可输入频率为1kHz的标准1V电压，量程为1V当，调节w电位器使指示为满偏。

功率表的使用。

概述：功率表也称为瓦特表，在标度盘上标有W，它是测量某一时刻发电、供电、用电设备所发出、传送和消耗的电能的指示仪表。

电动式功率的结构和工作原理。

结构：电动式测量机构作为功率表时，其固定线圈串联接入被测电路，通过线圈的电流就是负载的电流，所以固定线圈又叫电流线圈。

交流毫伏表的使用方法
毫伏表是一种用来测量电路中电压的仪器，通常用于电子电路的调试和故障排查。

以下是毫伏表的使用方法：
1.首先，将毫伏表的选择旋钮（通常在表头或底部）设置为“毫伏”档位。

2.接下来，将红色测量线夹在待测电路的正极点上，将黑色测量线夹在负极点上。

3.打开电路，让电流流过毫伏表，记录读数。

如果电路中没有电流流动，则读数为零。

4.如果需要测量直流电源的电压，可以选择直流电压（DCV）档位，重复步骤2和3。

5.如果需要测量交流电源的电压，可以选择交流电压（ACV）档位，重复步骤2和3。

6.在使用过程中，需要注意毫伏表的量程范围，避免超过表的极限值。

7.在测量结束后，需要将毫伏表选择旋钮调回“关”档位，避免浪费电池和损坏表头。

需要注意的是，毫伏表操作需要谨慎，避免短路或其他意外情况发生，同时需要使用适当的保护设备和工具，确保自身安全和电路正常运行。

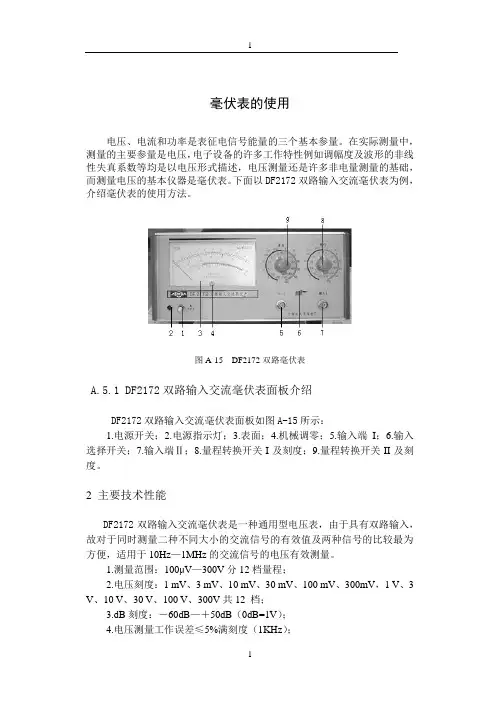

毫伏表的使用电压、电流和功率是表征电信号能量的三个基本参量。

在实际测量中，测量的主要参量是电压，电子设备的许多工作特性例如调幅度及波形的非线性失真系数等均是以电压形式描述，电压测量还是许多非电量测量的基础，而测量电压的基本仪器是毫伏表。

下面以DF2172双路输入交流毫伏表为例，介绍毫伏表的使用方法。

图A-15 DF2172双路毫伏表A.5.1 DF2172双路输入交流毫伏表面板介绍DF2172双路输入交流毫伏表面板如图A-15所示：1.电源开关；2.电源指示灯；3.表面；4.机械调零；5.输入端I；6.输入选择开关；7.输入端Ⅱ；8.量程转换开关I及刻度；9.量程转换开关II及刻度。

2 主要技术性能DF2172双路输入交流毫伏表是一种通用型电压表，由于具有双路输入，故对于同时测量二种不同大小的交流信号的有效值及两种信号的比较最为方便，适用于10Hz—1MHz的交流信号的电压有效测量。

1.测量范围：100μV—300V分12档量程；2.电压刻度：1 mV、3 mV、10 mV、30 mV、100 mV、300mV，1 V、3 V、10 V、30 V、100 V、300V共12 档；3.dB刻度：－60dB—＋50dB（0dB=1V）；4.电压测量工作误差≤5%满刻度（1KHz）；5.频率响应：100Hz ～100KHz = 3%，10Hz ～1MHz = 5%；6.输入特性：最大输入电压不得大于450v（AC + DC）；输入阻抗≥1M （≤5 0pF）；7.噪声：输入端良好短路时低于满刻度值的3%；8.两通道互扰小于80dB；9.电源适应范围：电压220V±10%；频率50±2Hz；功率不大于10V A。

A.5.3基本操作1.通电前先观察表针停在的位置，如果不在表面零刻度需调整电表指针的机械零位。

2.根据需要选择输入端I或Ⅱ。

3.将量程开关置于高量程档，接通电源，通电后预热10分钟后使用，可保证性能可靠。
