中心锚结锚段关节

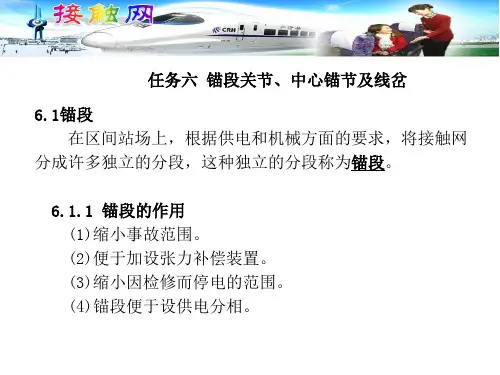

什么是锚段？为满足供电、机械方面的分段要求，将接触网分成若干一定长度且相互独立的分段，每一分段叫锚段。

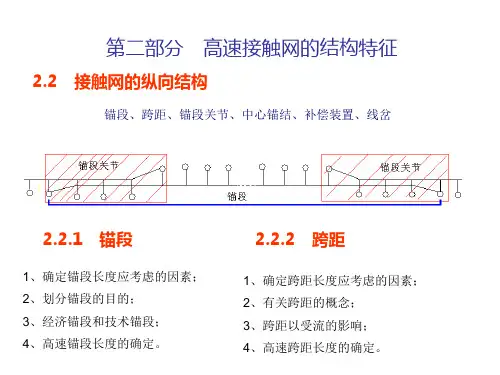

两个相邻锚段衔接部分称为锚段关节。

根据锚段所起的作用可分为电分段非绝缘锚段关节和电分段绝缘锚段关节：根据所含跨距数可分为三跨、四跨锚段关节：另外，在BT供电区段还有一种吸变台锚段关节。

非绝缘锚段关节只起机械分段作用。

绝缘锚段关节既起电分段作用还起机械分段作用。

如何调整链型悬挂四跨绝缘锚段关节?链形悬挂的接触线是通过吊弦悬挂在承力索上。

承力索悬挂于支柱的支持装置非绝缘锚段关节只起机械分段作用。

绝缘锚段关节既起电分段作用还起机械分段何读懂接触网平面图，怎么看锚段?锚段的区分在图纸上主要是看锚段关节，一般铁路（非高铁）主要是五棵支柱，中间的是中心柱，中心柱两边是两个转换柱，再向外就是下锚柱，高铁或者三跨关节基本原理和这个一样。

只要把握一个原则：远端下锚就可以了，就是说导线从一侧到关节，延伸到离它来的方向远的那个锚柱下锚，两个锚柱之间的长度，就是一个锚段铁路上接触网锚柱与非锚柱有什么区别，与中间柱，转换柱又有什么区别？电气化铁路区间接触网是很多个锚段构成（每个锚段1500米左右），单腕臂的支柱就是中间柱；一个锚段落锚的支柱就是锚柱，上面除装有腕臂外，还有附砣、拉线、补偿滑轮，不但起中间柱的作用，还要承受下锚张力。

电力机车运行时，受电弓从一个锚段过渡到另一个锚段时，这两个锚段重复的部分，叫锚段关节，锚段关节上位于两根锚柱之间的支柱，都是安装的双腕臂，这些支柱就转换柱。

刚性悬挂是什么?刚性悬挂接触网是我国近几年从国外引进的一种新型悬挂类型，广州地铁二号线刚性悬挂接触网已于2003年6月建成并投入运行。

干线铁路25kV接触网也开始了试验和局部采用。

无论从理论分析还是从实际运行情况来看，刚性悬挂具有比较明显的特点和优势。

改建铁路焦柳线石门北至怀化段（以下简称石怀段）扩能工程有6座隧道内需设锚段关节，既有隧道改造困难大，造价高，采用刚性悬挂不失为一个好的解决方案。

阐述以下接触网常用基本专业术语具体含义：⒈结构高度：是用来说明中心锚结点和补偿装置间接触网长度的术语。

⒉限界门：是用来说明中心锚结点和补偿装置间接触网长度的术语。

3.拉出值：是用来说明中心锚结点和补偿装置间接触网长度的术语。

4.锚段及锚段关节：锚段指是用来说明中心锚结点和补偿装置间接触网长度的术语。

锚段关节是指是用来说明中心锚结点和补偿装置间接触网长度的术语。

5.分速供电：在枢纽（含大型客站及区段站）的各分场中，为了方便供电和检修的需要，按电化股道群不同供分区进行供电。

6.分相装置：接触网中用于两段不同电压或不同相位处，避免接触网在受电弓通过时被连通的装置。

自动过分相：电力机车或电力动车组通过电分相时采用自动装置实现“断”、“合”主断路器的过程。

7.电分相中性区段：由接触网无电区及无电区两侧的过度区组成的一个禁止电力机车或电力动车组带点通过的区段。

对于器件式分相绝缘器来说，其中性区段和无电区段是重合的。

对于锚段关节空气绝缘间隙式电分相来说，其无电区长度，是指靠近中性段中心的两绝缘转换柱绝缘子外侧的距离；其中性区段长度是指远离中性区段中心的两绝缘子转换柱绝缘子外侧间的距离。

8.电分段：是用来说明中心锚结点和补偿装置间接触网长度的术语。

9.受电弓动态包络线：是指运行中的受电弓在最大抬升及摆动时可能达到的最大轮廓线。

动态包络线范围内不得有任何障碍影响受电弓运行。

10.V型天窗作业：双线电化区段，上下行接触网一行停电进行的接触网作业。

实行V行形天窗的双线区段应满足：上下行接触网带电部分之间的距离不小于2000mm困难时不小于1600mm；上下行接触网距上下行通过的电力机车受电弓的瞬间距离应不小于2000mm困难时不小于1600mm。

11.锤直天窗作业：双线电气化区段，上下行接触网同时停电进行的接触网作业。

12.接触网类型（详细说明各种类型的具体组成，如简单悬挂、链型悬挂等）：是根据设计特性和性能对接触网的说明13.纵向跨距或跨距：是指沿行驶轨道方向上相邻两支柱间的距离。

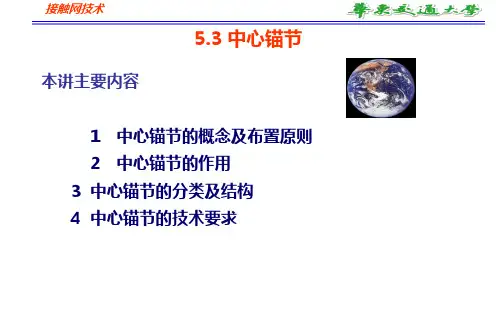

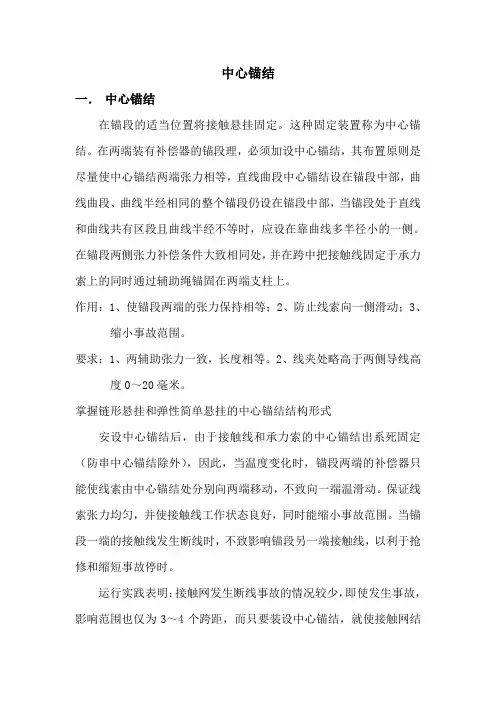

中心锚结一．中心锚结在锚段的适当位置将接触悬挂固定。

这种固定装置称为中心锚结。

在两端装有补偿器的锚段理，必须加设中心锚结，其布置原则是尽量使中心锚结两端张力相等，直线曲段中心锚结设在锚段中部，曲线曲段、曲线半经相同的整个锚段仍设在锚段中部，当锚段处于直线和曲线共有区段且曲线半经不等时，应设在靠曲线多半径小的一侧。

在锚段两侧张力补偿条件大致相同处，并在跨中把接触线固定于承力索上的同时通过辅助绳锚固在两端支柱上。

作用：1、使锚段两端的张力保持相等；2、防止线索向一侧滑动；3、缩小事故范围。

要求：1、两辅助张力一致，长度相等。

2、线夹处略高于两侧导线高度0～20毫米。

掌握链形悬挂和弹性简单悬挂的中心锚结结构形式安设中心锚结后，由于接触线和承力索的中心锚结出系死固定（防串中心锚结除外），因此，当温度变化时，锚段两端的补偿器只能使线索由中心锚结处分别向两端移动，不致向一端温滑动。

保证线索张力均匀，并使接触线工作状态良好，同时能缩小事故范围。

当锚段一端的接触线发生断线时，不致影响锚段另一端接触线，以利于抢修和缩短事故停时。

运行实践表明：接触网发生断线事故的情况较少，即使发生事故，影响范围也仅为3～4个跨距，而只要装设中心锚结，就使接触网结构复杂，特别是在站场内，全补偿中心锚结，在提出下锚时要穿过很多股道，使站场中心部分拉线纵横交错，影响站场工作人员的作业和行人安全，同时也影响站场的美观，因此我国从京秦线开始，以后设的线路站内都采用防止接触悬挂串动而不考虑断线的中心锚结，即采用防止串动的中心锚结。

要点：1.长锚段必须设置中心锚结，设置位置在锚段相对中心。

2.中锚点至中锚下锚点距离长度在3500MM以上，其斜率为1：15.3中锚下锚绳须采用双绝缘环形式，以保证绝缘间隙距离115MM。

4.中锚点的高度必须比其两旁悬挂点高度高出5～10MM。

二、中心锚结的安设在两端装设补偿器的接触网锚段中，必须加设中心锚结。

每个锚段中心锚结安设位置应根据线路情况和线索的张力增量计算确定。

什么是锚段？为满足供电、机械方面的分段要求，将接触网分成若干一定长度且相互独立的分段，每一分段叫锚段。

两个相邻锚段衔接部分称为锚段关节。

根据锚段所起的作用可分为电分段非绝缘锚段关节和电分段绝缘锚段关节：根据所含跨距数可分为三跨、四跨锚段关节：另外，在BT供电区段还有一种吸变台锚段关节。

非绝缘锚段关节只起机械分段作用。

绝缘锚段关节既起电分段作用还起机械分段作用。

如何调整链型悬挂四跨绝缘锚段关节?链形悬挂的接触线是通过吊弦悬挂在承力索上。

承力索悬挂于支柱的支持装置非绝缘锚段关节只起机械分段作用。

绝缘锚段关节既起电分段作用还起机械分段何读懂接触网平面图，怎么看锚段?锚段的区分在图纸上主要是看锚段关节，一般铁路（非高铁）主要是五棵支柱，中间的是中心柱，中心柱两边是两个转换柱，再向外就是下锚柱，高铁或者三跨关节基本原理和这个一样。

只要把握一个原则：远端下锚就可以了，就是说导线从一侧到关节，延伸到离它来的方向远的那个锚柱下锚，两个锚柱之间的长度，就是一个锚段铁路上接触网锚柱与非锚柱有什么区别，与中间柱，转换柱又有什么区别？电气化铁路区间接触网是很多个锚段构成（每个锚段1500米左右），单腕臂的支柱就是中间柱；一个锚段落锚的支柱就是锚柱，上面除装有腕臂外，还有附砣、拉线、补偿滑轮，不但起中间柱的作用，还要承受下锚张力。

电力机车运行时，受电弓从一个锚段过渡到另一个锚段时，这两个锚段重复的部分，叫锚段关节，锚段关节上位于两根锚柱之间的支柱，都是安装的双腕臂，这些支柱就转换柱。

刚性悬挂是什么?刚性悬挂接触网是我国近几年从国外引进的一种新型悬挂类型，广州地铁二号线刚性悬挂接触网已于2003年6月建成并投入运行。

干线铁路25kV接触网也开始了试验和局部采用。

无论从理论分析还是从实际运行情况来看，刚性悬挂具有比较明显的特点和优势。

改建铁路焦柳线石门北至怀化段（以下简称石怀段）扩能工程有6座隧道内需设锚段关节，既有隧道改造困难大，造价高，采用刚性悬挂不失为一个好的解决方案。
