接触网锚段及锚段关节分册

接触网锚段和锚段关节导读文详细介绍接触网锚段和锚段关节、电分相及自动过分相技术以及道岔网的接触网设置。

一、锚段和锚段关节1.影响锚段长度的因素（1）接触网所在地区的最高温度、最低温度和最大风速；（2）温度变化时，悬挂线索内部的张力变化情况；（3）补偿装置的结构形式及其有效工作范围；（4）由温度变化引起的接触线在悬挂点的横向位移；（5）悬挂线索的抗拉强度；（6）线路情况。

2.张力差大小的基本考虑因素设计规范规定：接触网锚段长度应根据接触线和承力索在温度变化时引起的张力差确定，接触线的张力差不得大（小）于其额定张力的15%，承力索的张力差不得大（小）于其额定张力的10%。

3.四跨非绝缘锚段关节的技术条件在两转换柱间，两组悬挂在水平面内的投影平行，水平距离200±30mm；受电弓在两接触线工作转换点的高度应尽量一致，允许误差±20mm。

在转换柱处，两组悬挂的垂直距离为200mm；在两转换柱间，受电弓在两接触线工作转换点的高度应尽量一致，允许误差±20mm。

在中心柱处，两接触线等高、且高出标准导高80 mm。

两导线间的连线应与该处轨平面平行，允许误差±20mm；在曲线区段，中心柱两工作支导线相对高差A与线路超高h的关系应能满足下式：A=h.X/LX、中心柱处两导线间的水平距离；L、轨距。

当接触悬挂因下锚等原因需改变走行方向时，其偏角：正线不大于4°，困难情况下不大于6°；站线不大于6°，困难情况下不大于8°。

4.五跨绝缘锚段关节的技术条件在锚段关节内，两组悬挂间的有效绝缘距离大于450mm（水平方向和垂直方向）；在靠近下锚侧的两转换柱内，两悬挂在水平面内的投影平行，且距离应保持450mm；在靠近下锚侧的转换柱处，两悬挂的垂直距离应在550mm以上；在中心跨的两转换柱处，两悬挂的垂直距离应保持在150mm；两工作支的等高点应位于中心跨的中间，等高点的接触线高度应高出标准导高40 mm；为什么用五跨绝缘锚段关节？受电弓接触两接触线是在两导线等高处，且导高又高出4Omm,在动态压力下受电弓接触两线时间短，接触压力小,彻底克服了采用四跨结构时受电弓接触两接触线时间长且又在悬挂点接触压力大的缺陷和出现硬点的不足。

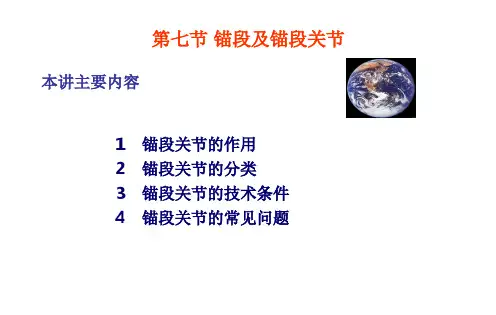

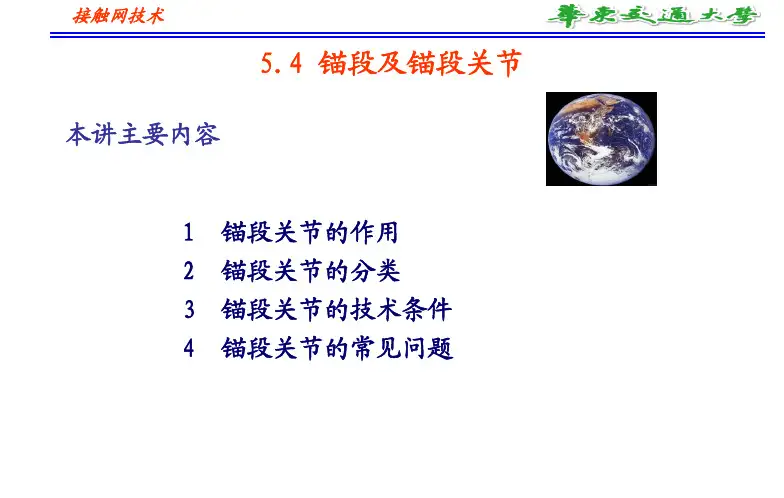

1锚段关节的作用2锚段关节的分类3锚段关节的技术条件4锚段关节的常见问题概念：接触网分成若干一定长度且机械、电气上相互独立的分段，称为锚段。

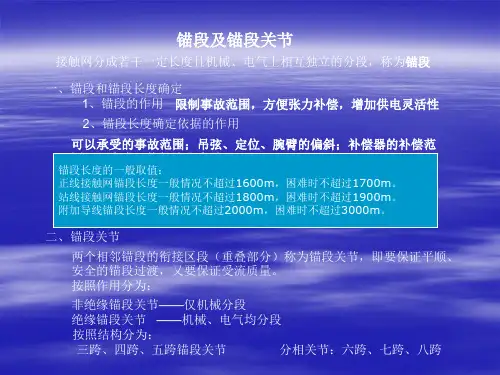

概念：接触网分成若干一定长度且机械、电气上相互独立的分 段，称为锚段。

¾限制事故范围¾方便张力补偿¾增加供电灵活性一 锚段关节的作用（1）实现接触网的机械和电气分段，以满足供电和受流需要；（2）使受电弓高速、平稳、安全地从一个锚段过渡到另一个锚段；（3）便于在接触网中安装必要的机电设备。

二、锚段关节的分类两个相邻锚段的衔接区段（重叠部分）称为锚段关节，即要保证平顺、安全的锚段过渡，又要保证受流质量。

按照作用分为：¾非绝缘锚段关节——仅机械分段¾绝缘锚段关节——机械、电气均分段¾电分相锚段关节－电气分相按照结构分为：二跨、三跨、四跨、五跨、七跨、九跨锚段关节三、典型的锚段关节：1、三跨非绝缘锚段关节三、典型的锚段关节：1、三跨非绝缘锚段关节两临两锚段重叠三个跨距，只进行机械分段，电气上是连通的。

也称为电不分段锚段关节。

结构和技术要求¾两转换柱间的两条接触线在水平面上的投影应平行，线间的距离为100mm。

¾在立面图中，两接触线的交叉点应在该跨距中心处，且等高。

三、典型的锚段关节：1、三跨非绝缘锚段关节结构和技术要求¾转换支柱处，非工作支接触线比工作支接触线抬高200～250mm。

¾下锚处非工作支比工作支抬高500mm。

¾两转换柱与锚柱间，在距转换柱10m应安装电连接线。

¾换柱处，两接触线间垂直、水平距离允许误差20mm。

三、典型的锚段关节：2、四跨绝缘锚段关节两临两锚段重叠四个跨距，机械上分段，电气上相互独立。

通过隔离开关实现电路的通断。

实现同相位接触网间的绝缘。

结构和技术要求四跨绝缘锚段关节四跨绝缘锚段关节（平面图）三、典型的锚段关节：2、四跨绝缘锚段关节技术要求¾两转换柱间两条接触线在水平面上投影平行，线间距500mm。
