第6章 压电传感器习题答案
1．为什么说压电式传感器只适用于动态测量而不能用于静态测量?
答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。
2．压电式传感器测量电路的作用是什么?其核心是解决什么问题?
答：压电式传感器测量电路的作用是将压电晶体产生的电荷转换为电压信号输出，其核心是要解决微弱信号的转换与放大，得到足够强的输出信号。
3．一压电式传感器的灵敏度K 1＝10pC ／MPa ，连接灵敏度K 2=0.008V ／pC 的电荷放大器，所用的笔式记录仪的灵敏度K 3=25mm ／V ，当压力变化Δp =8MPa 时，记录笔在记录纸上的偏移为多少?
解：记录笔在记录纸上的偏移为
S =10×0.008×25×8=16/mm
4．某加速度计的校准振动台，它能作50Hz 和1g 的振动，今有压电式加速度计出厂时标出灵敏度K ＝100mV ／g ，由于测试要求需加长导线，因此要重新标定加速度计灵敏度，假定所用的阻抗变换器放大倍数为1，电压放大器放大倍数为100，标定时晶体管毫伏表上指示为9.13V ，试画出标定系统的框图，并计算加速度计的电压灵敏度。
解：此加速度计的灵敏度为
3.91100
9130=='K mV/g 标定系统框图如下：。
传感器与检测技术习题与参考答案1、在典型噪声干扰的抑制方法中,采用RC吸收电路的目的是（）A、克服串扰B、抑制共模噪声C、抑制差模噪声D、消除电火花干扰答案：D2、传感器输出量的变化量△Y与引起此变化的输入量的变化量△X之比,称为( )A、灵敏度B、阈值C、分辨力D、满量程输出答案：A3、压电陀螺的作用是检测运动物体的（）A、角速度B、线速度C、线位移D、角位移答案：A4、属于传感器静态特性指标的是（）A、稳定时间B、阻尼比C、时间常数D、重复性答案：D5、压电式传感器属于( )A、电流型传感器B、结构型传感器C、物性型传感器D、电压型传感器答案：C6、气敏传感器检测气体的( )A、温度和成份B、温度和浓度D、成份和浓度答案：D7、下列线位移传感器中，测量范围大的类型是（）A、变极距型电容式B、差动变压器式C、自感式D、电涡流式答案：B8、为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）A、前处理B、编码C、压缩D、后处理答案：A9、下列传感器,不适合于静态位移测量的是( )A、电感式位移传感器B、压电式位移传感器C、涡流式位移传感器D、压阻式位移传感器答案：B10、圆筒电容式液位高度传感器属于（）A、变面积型B、变介质型C、变间隙型D、变极距型答案：B11、属于传感器静态特性指标的是( )A、阻尼比B、稳定性C、固有频率D、时间常数答案：B12、热敏电阻式湿敏元件能够直接检测（）B、温度差C、温度D、相对湿度答案：A13、心电图信号为( )A、离散信号B、共模信号C、模拟信号D、数字信号答案：C14、霍尔式转速传感器测量转速时，当被测物上的标记数2：4，传感器输出周期信号的频率f=200Hz时，则轴的转速为（）A、1500r／minB、2000r／minC、2500r／minD、3000r／min答案：D15、在标定传感器时，正行程的最大偏差与反行程的最大偏差可用于确定传感器的A、重复性B、线性度C、分辨率D、迟滞特性答案：A16、用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50 Hz，则测量齿轮的齿数为（）。
习题6 六、压电式传感器（一） 习 题6-1. 以钛酸钡为例，在y 轴受到1N/m 2的切应力。
试求出在各方向产生的电荷密度。
答：121111213141516322122232425264331323334353656T T d d d d d d T d d d d d d T d d d d d d T T σσσ⎡⎤⎢⎥⎢⎥⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦＝1524313233000000000000000010d d d d d ⎡⎤⎢⎥⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎣⎦其中12121212120000250100002501000781078101901000ij d -----⎡⎤⨯⎢⎥⎡⎤=⨯⎢⎥⎣⎦⎢⎥-⨯-⨯⨯⎣⎦12122111112213314415516615525010125010d T d T d T d T d T d T d T C m σ--∴=+++++==⨯⨯=⨯ 22112222332442552660d T d T d T d T d T d T σ=+++++=33113223333443553660d T d T d T d T d T d T σ=+++++=即在x ，y ，z 轴面上产生的电荷密度分别为250×10-12C/m 2，0，0。
6-2 已知电压前置放大器输入电阻及总电容分别为R i ＝1MΩ，C i ＝100pF ，求与压电加速度计相配测量1Hz 的振动时幅值误差为多大？答：对于电压前置放大器，其实际输入电压与理想输入电压之比的相对幅频特性为()()21ωτωτω+=A i i C R =τ f πω2=当被测信号的频率为f=1Hz 时，有()()()421261262103.6101001011211010010112212---⨯=⨯⨯⨯⨯⨯+⨯⨯⨯⨯⨯=+=ππππωi i i i C fR C fR A所以幅值误差为%94.999994.01103.64-=-=-⨯=-δ由此可见测量误差太大了，原因在于输入阻抗太小。
传感器习题与思考题146题第1章传感器概述1．下列传感器属于物性型有源传感器的是（D）A金属电阻应变片B压电式传感器C热敏电阻D半导体气敏传感器2.什么是传感器？它由哪几个部分组成？分别起到什么作用？答：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置。
传感器由敏感元件、转换元件、转换电路、辅助电源四部分组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；转换电路转换成电量输出。
3.传感器的性能参数反映了传感器的什么关系？什么是传感器的静态特性，描述传感器静态特性的技术指标有哪些？各种参数代表什么意义？什么是传感器的动态待性？动态参数有那些？应如何选择？答：传感器的性能参数反映了传感器的输入与输出关系。
传感器的静态特性指被测量处于稳定状态下的输入输出关系。
传感器静态特性的技术指标有线性度、灵敏度、迟滞、重复性、漂移。
传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。
灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值。
传感器的动态特性是指其输出对随时间变化的输入量的响应特性。
一阶传感器的动态参数是传感器的时间常数。
当ωτ《1时，A（ω）≈1，φ（ω）≈0，表明传感器输出与输入为线性关系，输出比较真实的反映了输入的变化规律。
二阶传感器的动态参数有传感器的固有频率、传感器的阻尼比。
传感器固有频率ωn》ω输入信号频率，ζ<1，欠阻尼；A（ω）≈1，φ（ω）≈0，传感器输再现输入的波形。
4、传感器的标定有哪两种？标定的目的是什么？传感器的标定分为静态标定和动态标定。
静态标定目的是确定传感器的静态特性指标，如线性度、灵敏度、滞后和重复性等。
动态标定目的是确定传感器的动态特性参数，如频率响应、时间常数、固有频率和阻尼比等。
5．画出测试系统的组成框图，并说明各组成部分的作用。
压电传感器1、对石英晶体，下列说法正确的是（）。
A. 沿光轴方向施加作用力，不会产生压电效应，也没有电荷产生。
B. 沿光轴方向施加作用力，不会产生压电效应，但会有电荷产生。
C. 沿光轴方向施加作用力，会产生压电效应，但没有电荷产生。
D. 沿光轴方向施加作用力，会产生压电效应，也会有电荷产生。
A2、石英晶体和压电陶瓷的压电效应对比正确的是（）A. 压电陶瓷比石英晶体的压电效应明显，稳定性也比石英晶体好B. 压电陶瓷比石英晶体的压电效应明显，稳定性不如石英晶体好C. 石英晶体比压电陶瓷的压电效应明显，稳定性也比压电陶瓷好D. 石英晶体比压电陶瓷的压电效应明显，稳定性不如压电陶瓷好B3、两个压电元件相并联与单片时相比说法正确的是（）A. 并联时输出电压不变，输出电容是单片时的一半B. 并联时输出电压不变，电荷量增加了2倍C. 并联时电荷量增加了2倍，输出电容为单片时2倍D. 并联时电荷量增加了一倍，输出电容为单片时的2倍D4、两个压电元件相串联与单片时相比说法正确的是（）A. 串联时输出电压不变，电荷量与单片时相同B. 串联时输出电压增大一倍，电荷量与单片时相同C. 串联时电荷量增大一倍，电容量不变D. 串联时电荷量增大一倍，电容量为单片时的一半B5、用于厚度测量的压电陶瓷器件利用了（）原理。
A.磁阻效应B. 压阻效应C.正压电效应D.逆压电效应D6、压电陶瓷传感器与压电石英晶体传感器的比较是（）。
A．前者比后者灵敏度高 B．后者比前者灵敏度高C．前者比后者性能稳定性好 D．前者机械强度比后者的好A7、压电石英晶体表面上产生的电荷密度与（）。
A．晶体厚度成反比B．晶体面积成正比C．作用在晶片上的压力成正比D．剩余极化强调成正比C8、压电式传感器目前多用于测量（）。
A．静态的力或压力B．动态的力或压力C．位移D．温度B9、压电式加速度传感器是适合测量下列哪种信号（）。
A. 适于测量任意B. 适于测量直流C. 适于测量缓变D. 适于测量动态D10、石英晶体在沿机械轴y方向的力作用下会（）。

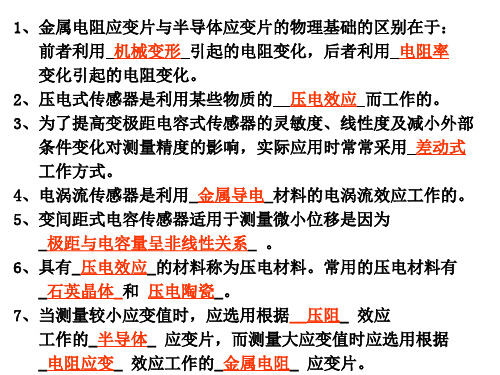

综合练习 一. 填空题1．根据传感器的功能要求，它一般应由三部分组成，即.敏感元件、转换元件、转换电路。
2．传感器按能量的传递方式分为有源的和无源的传感器。
3. 根据二阶系统相对阻尼系数ζ的大小，将其二阶响应分成三种情况. 1ζ>时过阻尼；1ζ=时临界阻尼；1ζ<时欠阻尼。
4. 应变计的灵敏系数k 并不等 于其敏感栅整长应变丝的灵敏度系数0k ，一般情况下，0k k <。
5. 减小应变计横向效应的方法.采用直角线栅式应变计或箔式应变计。
6. 应变式测力与称重传感器根据结构形式不同可分为:柱式﹑桥式﹑轮辐式﹑梁式和环式等。
7. 半导体材料受到应力作用时，其电阻率会发生变化，这种现象就称为压阻效应。
8. 光电传感器一般由光源、光学通路和光电元件三部分组成。
9. 光电效应是光照射到某些物质上，使该物质的电特性发生变化的一种物理现象，可分为外光电效应和内光电效应两类。
10. 基于外光电效应的光电敏感器件有光电管和光电倍增管。
基于光电导效应的有光敏电阻。
基于势垒效应的有光电二极管和光电三极管。
基于侧向光电效应的有反转光敏二极管。
11. 光电倍增管是一种真空器件。
它由光电发射阴极（光阴极）和聚焦电极、电子倍增极及电子收集极（阳极）等组成。
12. 光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化。
它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。
13. 光电二极管与光电三极管外壳形状基本相同，其判定方法如下.遮住窗口，选用万用表R*1K 挡，测两管脚引线间正、反向电阻，均为无穷大的为光电三极管。
14. 光电耦合器是发光元件和光电传感器同时封装在一个外壳内组合而成的转换元件。
以光为媒介进行耦合来传递电信号，可实现电隔离，在电气上实现绝缘耦合，因而提高了系统的抗干扰能力。
15. 电荷藕合器件图像传感器CCD （Charge Coupled Device ），它使用一种高感光度的半导体材料制成，能把光线转变成电荷。
一、判断题(本题共10分，对则打“√”，不对则打“×”)1．压电传感器的电压灵敏度及电荷灵敏度不受外电路的影响。
(√) 2．将传感器做成差动式可以提高灵敏度、改善非线性、实现某些补偿。
(√) 3．压电式传感器在后接电荷放大器时，可基本消除电缆电容的影响，而且可以实现对变化缓慢的被测量的测量。
(√) 4．只要保证两组相对桥臂阻抗大小之积相等这一条件，就可使直流电桥及交流电桥达到平衡。
(×) 5．磁电式传感器由于存在运动部分，因此不能用于高频测量。
(×) 6．测量小应变时，应选用灵敏度高的金属应变片；测量大应变时，应选用灵敏度低的半导体应变片。
(√) 7．由于霍尔式传感器输出的霍尔电势与控制电流及所处的磁场强度的乘积成正比，因此可用作乘法器。
(√) 8．压电式传感器的电荷灵敏度与外电路（连接电缆、前置放大器）无关，电压灵敏度则受外电路的影响。
(√) 9．用差动变压器式电感传感器测量位移时，直接根据其输出就能辨别被测位移的正负极性。
(×) 10．半导体应变片的灵敏度比金属应变片高，线性和稳定性也比后者好。
(×) 11．差动螺管式自感传感器与差动变压器式互感传感器的结构相似，都是把被测位移的变化转换成输出电压的变化。
(×) 12．由于线圈可以做得比较轻巧，因此动圈式磁电传感器可以用来测量变化比较快的被测量，而动铁式磁电传感器则不能。
(×) 13．压电式传感器的电荷灵敏度只取决于压电材料本身，而电压灵敏度则还与外电路的电气特性有关。
(√) 14．测量小应变时，应选用金属丝应变片，测量大应变时，应选用半导体应变片。
( × )15．测量小应变时，应选用灵敏度高的金属丝应变片，测量大应变时，应选用灵敏度低的半导体应变片。
(√) 16．作为温度补偿的应变片应和工作应变片作相邻桥臂且分别贴在与被测试件相同的置于同一温度场的材料上。
(√) 17．交流电桥可测静态应变，也可测动态应变。
第6章 压电式传感器1、为什么压电式传感器不能用于静态测量，只能用于动态测量中？而且是频率越高越好？2、什么是压电效应？试比较石英晶体和压电陶瓷的压电效应3、设计压电式传感器检测电路的基本考虑点是什么，为什么?4、有一压电晶体，其面积为20mm 2，厚度为10mm ，当受到压力P=10MPa 作用时，求产生的电荷量及输出电压：(1)零度X 切的纵向石英晶体； (2)利用纵向效应的BaTiO 3。
解：由题意知，压电晶体受力为F=PS=10×106×20×10-6=200(N)（1）0°X 切割石英晶体，εr =，d 11=×10-12C/N 等效电容36120101010205.41085.8---⨯⨯⨯⨯⨯==d SC r a εε=×10-14 (F) 受力F 产生电荷Q=d 11F=×10-12×200=462×10-2(C)=462pC输出电压()V C Q U a a 3141210796.51097.710462⨯=⨯⨯==--（2）利用纵向效应的BaTiO 3，εr =1900，d 33=191×10-12C/N等效电容361201010102019001085.8---⨯⨯⨯⨯⨯==dSC r a εε=×10-12(F)=(pF)受力F 产生电荷 Q=d 33F=191×10-12×200=38200×10-12 (C)=×10-8C输出电压()V C Q U a a 312810137.1106.331082.3⨯=⨯⨯==--5、某压电晶体的电容为1000pF ，k q =2.5C/cm ，电缆电容C C =3000pF ，示波器的输入阻抗为1MΩ和并联电容为50pF ，求：(1)压电晶体的电压灵敏度足K u ； (2)测量系统的高频响应；(3)如系统允许的测量幅值误差为5％，可测最低频率是多少?(4)如频率为10Hz ，允许误差为5％，用并联连接方式，电容值是多大? 解：（1）cmV pF cmC C K K a q u /105.21000/5.2/9⨯===（2）高频（ω→∞）时，其响应i c a q i c a m am u C C C k C C C d F U K ++=++==33()cm/V .Fcm/C .8121017610503000100052⨯=⨯++=-（3）系统的谐振频率()i c a n C C C R ++==11τω ()()s rad 2471050300010001011126=⨯++⨯=-由()()2/1/nnamim U U K ωωωωω+==，得()%51/1/2-≤-+=n nωωωωγ（取等号计算）()()[]22/19025.0n n ωωωω+= ()29025.09025.0n ωω+=解出 (ω/ωn )2=→ω/ωn =ω=ωn =×247=(rad/s) f =ω/2π=2π=(Hz)（4）由上面知，当γ≤5%时，ω/ωn =当使用频率f =10Hz 时，即ω=2πf =2π×10=20π(rad/s)时 ωn =ω/=20π/=(rad/s)又由ωn =1/RC ，则 C=1/ωn R=1/×1×106)=×10-8(F)=⨯104pF 6、分析压电加速度传感器的频率响应特性。
第4章压电式传感器一、填空题1.压电元件一般有三类：第一类是石英晶体；第二类是压电陶瓷；第三类是高分子压电材料。
2.压电效应可分为正压电效应和逆压电效应。
3.将超声波（机械振动波）转换成电信号是利用压电材料的压电效应；蜂鸣器中发出“嘀…嘀…”声的压电片发声原理是利用压电材料的逆压电效应。
4.在实验室作检验标准用的压电仪表应采用sio2压电材料；能制成薄膜，粘贴在一个微小探头上、用于测量人的脉搏的压电材料应采用PVDF。
5.使用压电陶瓷制作的力或压力传感器可测量动态的力或压力。
6.动态力传感器中，两片压电片多采用并联接法，可增大输出电荷量；在电子打火机和煤气灶点火装置中，多片压电片采用串联接法，可使输出电压达上万伏，从而产生电火花。
7.用于厚度测量的压电陶瓷器件利用了逆压电效应原理。
二、综合题1.简述压电式加速度传感器的结构及原理。
压电式加速度传感器一般由壳体及装在壳体内的弹簧、质量块、压电元件和固定安装的基座组成。
压电元件一般由两片压电片组成，并在压电片的两个表面镀银，输出端由银层或两片银层之间所夹的金属块上引出，输出端的另一根引线就直接和传感器的基座相连。
在压电片上放置一个质量块，然后用硬弹簧对质量块预加载荷，然后将整个组件装在一个基座的金属壳体内。
为了隔离基座的应变传递到压电元件上去，避免产生假信号输出，增加传感器的抗干扰能力，基座一般要加厚或者采用刚度较大的材料制造。
使用时，将传感器基座与试件刚性固定在一起，当其感受振动时，由于弹簧的刚度相当大，质量块的质量相对较小，可以认为质量块的惯性很小。
因此可以认为质量块感受到与传感器基座相同的振动，并受到与加速度方向相反的惯性力作用，这样，质量块就有一个正比于加速度的作用力作用在压电片上。
通过压电片的压电效应，在压电片的表面上就会产生随振动加速度变化的电压，当振动频率远低于传感器的固有频率时，传感器输出的电压与作用力成正比，即与传感器感受到的加速度成正比。
第6章 压电式传感器1、为什么压电式传感器不能用于静态测量，只能用于动态测量中而且是频率越高越好2、什么是压电效应试比较石英晶体和压电陶瓷的压电效应3、设计压电式传感器检测电路的基本考虑点是什么，为什么4、有一压电晶体，其面积为20mm 2，厚度为10mm ，当受到压力P=10MPa 作用时，求产生的电荷量及输出电压：(1)零度X 切的纵向石英晶体； (2)利用纵向效应的BaTiO 3。
解：由题意知，压电晶体受力为F=PS=10×106×20×10-6=200(N)（1）0°X 切割石英晶体，εr =，d 11=×1012C/N 等效电容36120101010205.41085.8---⨯⨯⨯⨯⨯==d SC r a εε=×1014 (F) 受力F 产生电荷Q=d 11F=×1012×200=462×102(C)=462pC输出电压()V C Q U a a 3141210796.51097.710462⨯=⨯⨯==--（2）利用纵向效应的BaTiO 3，εr =1900，d 33=191×1012C/N等效电容361201010102019001085.8---⨯⨯⨯⨯⨯==dSC r a εε=×10-12(F)=(pF)受力F 产生电荷Q=d 33F=191×1012×200=38200×1012 (C)=×108C输出电压()V C Q U a a 312810137.1106.331082.3⨯=⨯⨯==--5、某压电晶体的电容为1000pF ，k q =2.5C/cm ，电缆电容C C =3000pF ，示波器的输入阻抗为1MΩ和并联电容为50pF ，求：(1)压电晶体的电压灵敏度足K u ； (2)测量系统的高频响应；(3)如系统允许的测量幅值误差为5％，可测最低频率是多少(4)如频率为10Hz ，允许误差为5％，用并联连接方式，电容值是多大解：（1）cmV pF cmC C K K a q u /105.21000/5.2/9⨯===（2）高频（ω→∞）时，其响应i c a q i c a m am u C C C k C C C d F U K ++=++==33()cm/V .Fcm/C .8121017610503000100052⨯=⨯++=-（3）系统的谐振频率()i c a n C C C R ++==11τω ()()s rad 2471050300010001011126=⨯++⨯=- 由 ()()2/1/n namim U U K ωωωωω+==，得()%51/1/2-≤-+=n nωωωωγ（取等号计算）()()[]22/19025.0n n ωωωω+= ()29025.09025.0n ωω+=解出 (ω/ωn )2=→ω/ωn =ω=ωn =×247=(rad/s) f =ω/2π=2π=(Hz)（4）由上面知，当≤5%时，ω/ωn =当使用频率f =10Hz 时，即ω=2πf =2π×10=20π(rad/s )时 ωn =ω/=20π/=(rad/s)又由ωn =1/RC ，则C=1/ωn R=1/×1×106)=×10-8(F)=104pF 6、分析压电加速度传感器的频率响应特性。
若测量电路为电压前量放大器C 总=1000pF ，R 总=500MΩ；传感器固有频率f 0=30kHz ，阻尼比ζ=，求幅值误差在2％以内的使用频率范围。
解：压电式加速度的上限截止频率由传感器本身的频率特性决定，根据题意()[]()%21/4/112222=-+-=nnωωζωωγ（取等号计算）则()[]()02.1/1/4/12222=+-n n ωωζωω1+(ω/ωn )4﹣2(ω/ωn )2 +4×(ω/ωn )2= (ω/ωn )4 ﹣(ω/ωn )2 +=0 解出 (ω/ωn )2 =或(ω/ωn )2 =（舍去） 所以 ω/ωn = 或（舍去） =n则 f H =0.205f 0 =×30=(k Hz)压电式加速度传感器下限截止频率取决于前置放大器特性，对电压放大器，其幅频特性()()()221/1/ωτωτωωωωω+=+=n nK由题意得()%2112-≤-+=ωτωτγ （取等号计算）()2198.0ωτωτ+=()2 =+ ()2 ()2 = = ω=τf L =ω/2π=(2)=(2RC)=(2×5×108×109 )=(Hz)其误差在2%以内的频率范围为： ~7、石英晶体压电式传感器，面积为100mm 2，厚度为1mm ，固定在两金属板之间，用来测量通过晶体两面力的变化。
材料的弹性模量为9×1010Pa ，电荷灵敏度为2pC ／N ，相对介电常数是，材料相对两面间电阻是1014Ω。
一个20pF 的电容和一个100MΩ的电阻与极板并联。
若所加力F=(1000t)N ，求： (1)两极板间电压峰—峰值； (2)晶体厚度的最大变化。
解：（1）石英压电晶片的电容36120101101001.51085.8---⨯⨯⨯⨯⨯==dSC r a εε= ×10-12 (F) ≈由于R a =1014Ω，并联电容R 并=100MΩ=108Ω则总电阻 R=R a // R 并 = 1014 //108 ≈108Ω 总电容 C=C a //C 并 =+20=(pF) 又因 F=(1000t)N=F m sin(ωt)N k q =2 pC/N 则电荷 Q=d 11 F= k q FQ m = d 11 F m = k q F m =2 pC/N×= pC所以()()212838312211105.241010110101002.01--⨯⨯⨯+⨯⨯⨯=+=RC R F d U m im ωω=×103 (V)=峰—峰值： U im-im =2U im =2×=（2）应变εm =F m /SE =(100×106×9×1010 )=×109 =Δd m /d Δd m =d m =1××109 (mm)=×109 mm 厚度最大变化量（即厚度变化的峰—峰值 ）Δd =2Δd m =2××109 =×109 (mm)=×1012 m8、用石英晶体加速度计及电荷放大器测量机器的振动，已知：加速度计灵敏度为5pC/g ，电荷放大器灵敏度为50mV/pC ，当机器达到最大加速度值时相应的输出电压幅值为2V ，试求该机器的振动加速度。
(g 为重力加速度)解：由题意知，振动测量系统（压电式加速度计加上电荷放大器）的总灵敏度K=K q K u =5pC/g ×50 mV/pC=250mV/g=U o /a式中，U o 为输出电压；a 为振动系统的加速度。
则当输出电压U o =2V 时，振动加速度为a=U o /K=2×103/250=8(g)5-8 用压电式传感器测量最低频率为1Hz 的振动，要求在1Hz 时灵敏度下降不超过5％。
若测量回路的总电容为500pF ，求所用电压前置放大器的输入电阻应为多大 解： 由题意知，对于电荷放大器，动态响应幅值误差为()%51/1/2-≤-+=n nωωωωγ，（取等号计算）()2/195.0/n n ωωωω+=(ω/ωn )2 =+ (ω/ωn )2ω/ωn =τ=1/ωn =ω=(2π×1)=(s)=RC所以R=τ/C=(500×1012) =×108=968M9、 已知压电式加速度传感器的阻尼比ζ=，其无阻尼固有频率f 0=32kHz ，若要求传感器的输出幅值误差在5％以内，试确定传感器的最高响应频率。
解： 由加速度传感器的频率特性知，动态响应幅值误差为()[]()%51/4/112222≤-+-=n nωωζωωγ()[]()05.1/1/4/12222=+-n nωωζωω （取等号）(ω/ωn )4﹣(ω/ωn )2 +=0解出 (ω/ωn )2 =或(ω/ωn )2 =（舍去） 则 ω/ωn ≈ ωH =ωn则 f H =0.22f 0 =×32=(kHz)10、 某压电式压力传感器的灵敏度为80pC/Pa ，如果它的电容量为1nF ，试确定传感器在输入压力为时的输出电压。
解：当传感器受压力 Pa 时，所产生的电荷Q=80 pC/Pa ×=112 pC输出电压为U a =Q/C a =112×1012 /(1×109)=(V)11、一只测力环在全量程范围内具有灵敏度N ，它与一台灵敏度为10mV/pC 的电荷放大器连接，在三次试验中测得以下电压值：(1)—100mV ；(2)10V ；(3)—75V 。
试确定三次试验中的被测力的大小及性质。
解：测力环总灵敏度K= pC/N ×10mV/pC=39 mV/N = U 0/F 式中，U 0为输出电压，F 为被测力，所以F 1 =U 01 /K=﹣100mV/39mV/N=﹣ (压力)F 2 =U 02 /K=10×10 3mV/39mV/N=256N (拉力) F 3 =U 03 /K=﹣75×10 3mV/39mV/N=﹣1923N (压力)12、某压电式压力传感器为两片石英晶片并联，每片厚度h=0.2mm ，圆片半径r=1cm ，εr =，X 切型d 11=-12CN 。
当压力垂直作用于P X 平面时，求传感器输出电荷Q 和电极间电压U a 的值。
解：当两片石英晶片并联时，所产生电荷 Q 并=2Q=2d 11 F=2d 11 πr 2=2××1012××106 ×π×(1×102 )2()()()907.01.04212242=⨯++-n n n ωωωωω=145×1012 (C)=145pC总电容C并=2C=20r S/h=20r r2 /h=2××1012×××(1×102)2/103=×1012 (F)=电极间电压为U并= Q并/C并=145/=。
