压电式传感器应用实例

压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。

而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。

压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

一、压电式传感器的工作原理1、压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。

当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。

压电式传感器的原理是基于某些晶体材料的压电效应。

2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。

由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。

式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。

通过测量电荷量可知被测压力大小。

压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

为了保证静态特性及稳定性，通常多采用压电晶片并联。

在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。

二、压电压力传感器等效电路和测量电路在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

传感器作业一、设计一种传感器应用实例：压电式传感器压电式传感器工作原理：它是以某些电介质的压电效应为基础，在外力的作用下，在电介质的表面上产生电荷，实现力与电荷的转接，从而完成非电量如动态力、加速度等的检测，但不能用于静态参数的测量。

压电效应：某些电介质在沿一定方向上受到外力的作用而变形时，内部会产生极化现象，同时在其表面上产生电荷；当外力去掉后，又重新回到不带电的状态；当作用力方向改变时，电荷的极性也随之改变，这种现象称为压电效应。

应用方案：我的方案是应用在鼠标上，现在是冬季来领，玩电脑时手不能取暖，因此我想到运用压电式传感器，在鼠标外面装一个套子，里面放入散热片，在鼠标面上装上压电式传感器连接到散热片，这样当我们在玩电脑时手伸进套子里就不会冷了，当然键盘上也可以诸如此类设置。

电路图：二、查找并写出教材以外的一种传感器的工作原理，应用实例：烟雾传感器烟雾传感器工作原理：烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，烟感器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

它在内外电离室里面有放射源媚241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。

在正常的情况下，内外电离室的电流、电压都是稳定的。

一旦有烟雾窜逃外电离室。

干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。

烟雾传感器检测原理：在探测器的电离室内放α放射源Am241，其不断地持续放射出α粒子射线，以高速运动撞击空气中的氮、氧等分子，在α粒子的轰击下引起电离，产生大量的带正负电荷的离子，从而使得原来不导电的空气具有导电性，当在电离室两端加上一定的电压后，使得空气中的正负离子向相反的电极移动，形成电离电流。

具体电流的大小与电离室本身的几何形状、放射度、 粒子能量、电极电压的大小及空气的密度、温度、湿度和气流速度等因素有关烟雾传感器特征：整机电路由稳压、信号检测、信号处理、比较触发、信号输出及声光报警等电路组成用途：烟雾传感器用于煤矿井下有瓦斯和煤尘爆炸危险及火灾危险的场所，能对烟雾进行就地监测、遥测和集中监视，能输出标准的开关信号，并能与国内多种生产安全监测系统及多种火灾监控系统配套使用。

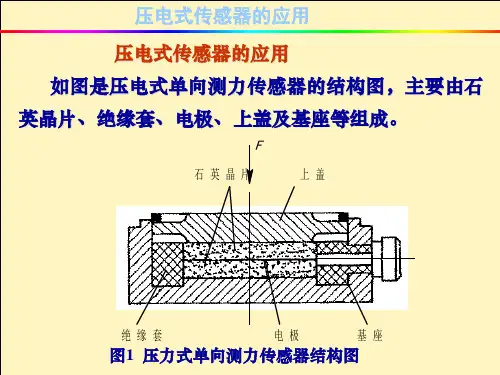

压电式力传感器的应用场景压电式力传感器是一种常用于测量力的传感器，具有灵敏度高、响应速度快、体积小、重量轻等特点。

由于其优越的性能和广泛的应用领域，压电式力传感器在工业、医疗、航空航天等领域有着广泛的应用。

1. 工业自动化在工业自动化领域，压电式力传感器可以用于测量机械设备的力学特性，例如测量机械臂的扭矩、压力、力量等参数。

通过实时监测这些参数，可以对机械设备进行精确控制，提高生产效率和产品质量。

2. 汽车行业压电式力传感器在汽车行业的应用非常广泛。

例如，在汽车制动系统中，可以使用压电式力传感器来测量制动踏板的力度，从而实现对刹车系统的精确控制。

另外，压电式力传感器还可以用于测量引擎输出的扭矩和功率，以及车辆的加速度和行驶速度等参数。

3. 医疗设备在医疗设备中，压电式力传感器被广泛应用于各种测量和监测系统中。

例如，在手术中，可以使用压电式力传感器来测量手术器械的握力，以确保手术的精确性和安全性。

此外，压电式力传感器还可以用于测量患者的呼吸、心跳等生理参数，以监测患者的健康状况。

4. 航空航天在航空航天领域，需要对飞机、火箭等飞行器的各种力学参数进行准确测量。

压电式力传感器可以用于测量飞行器的气动力、推力、重力等参数，从而为飞行器的设计和控制提供重要的数据支持。

此外，压电式力传感器还可以用于测量航天器的姿态变化和振动特性等。

5. 智能手机和电子设备压电式力传感器在智能手机和其他电子设备中也有着广泛的应用。

例如，智能手机的触摸屏和按键部分常常使用压电式力传感器来实现用户的触摸输入。

此外，压电式力传感器还可以用于测量电池的充电状态、设备的重量和压力等参数。

压电式力传感器具有广泛的应用场景，在工业、医疗、航空航天和电子设备等领域发挥着重要的作用。

随着科技的不断进步和创新，压电式力传感器的应用将会越来越广泛，为各个领域的发展和进步提供更加可靠和精确的力学测量。

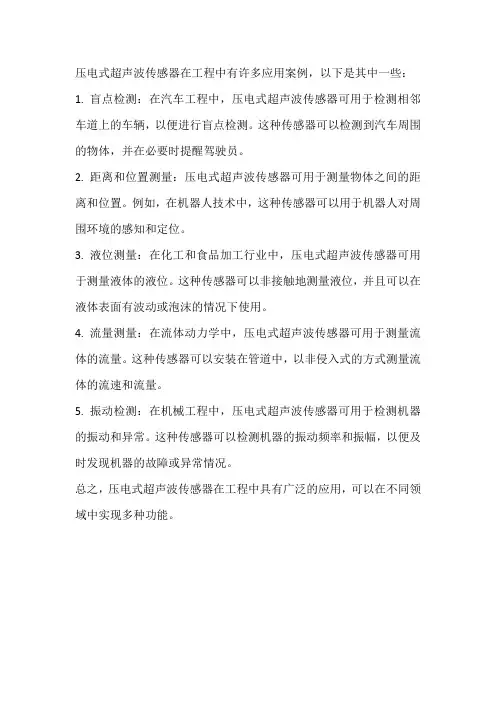

压电式超声波传感器在工程中有许多应用案例，以下是其中一些：1. 盲点检测：在汽车工程中，压电式超声波传感器可用于检测相邻车道上的车辆，以便进行盲点检测。

这种传感器可以检测到汽车周围的物体，并在必要时提醒驾驶员。

2. 距离和位置测量：压电式超声波传感器可用于测量物体之间的距离和位置。

例如，在机器人技术中，这种传感器可以用于机器人对周围环境的感知和定位。

3. 液位测量：在化工和食品加工行业中，压电式超声波传感器可用于测量液体的液位。

这种传感器可以非接触地测量液位，并且可以在液体表面有波动或泡沫的情况下使用。

4. 流量测量：在流体动力学中，压电式超声波传感器可用于测量流体的流量。

这种传感器可以安装在管道中，以非侵入式的方式测量流体的流速和流量。

5. 振动检测：在机械工程中，压电式超声波传感器可用于检测机器的振动和异常。

这种传感器可以检测机器的振动频率和振幅，以便及时发现机器的故障或异常情况。

总之，压电式超声波传感器在工程中具有广泛的应用，可以在不同领域中实现多种功能。

压电式加速度传感器及其应用一、压电式加速度传感器原理压电式加速度传感器又称压电加速度计。

它也属于惯性式传感器。

它是利用某些物质如石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。

当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。

加速度传感器是一种惯性传感器,它能感受加速度并转换成可用输出信号，被广泛用于航空航天、武器系统、汽车、消费电子等。

实际电路图如下：二、压电式加速度传感器构成元件预压弹簧压电元件外壳质量块基座常用的压电式加速度计的结构形式如图所示，是由预压弹簧，质量块，基座，压电元件和外壳组成。

图中为环形剪切型，结构简单，能做成极小型、高共振频率的加速度计，环形质量块粘到装在中心支柱上的环形压电元件上。

由于粘结剂会随温度增高而变软，因此最高工作温度受到限制。

三、压电式加速度传感器的实际应用加速度传感器应用范围广泛，一般来讲它有六种检测感应功能：倾斜度检测、运动检测、定位检测、震动检测、振动检测和自由落下检测。

(一)倾斜度检测加速度传感器水平放置时，在重力作用下经激励有一定幅度的输出，当与重力方向有倾角时，传感器信号输出幅度会有所变化，对两种状态下信号输出进行比较计算可推算出倾斜角的大小，应用双轴、三轴加速度传感器就可测出任意倾斜角的大小和方向。

利用加速度传感器测量倾斜度的这种检测感应功能，加速度传感器可应用于倾斜仪、倾斜度侦测电子罗盘、图像旋转、文本滚动浏览／用户界面、LCD投影和物理治疗法等方面。

飞思卡尔半导体公司推出的MMA7260Q三轴加速度传感器是用于倾角测量的典型应用之一，它以重力为输入矢量来决定物体在空间的姿态。

把加速度传感器固定于物体的水平面上，当物体姿态改变时，加速度传感器的敏感轴随之转动一定角度，由于重力的作用，传感器敏感轴上的加速度会发生改变，因此可通过测量加速度的变化来反映物体姿态的变化。

(二) 运动检测在进行运动检测时，需要考虑几个因素：如何计算它的位移，g 值的范围选择及使用量测轴。

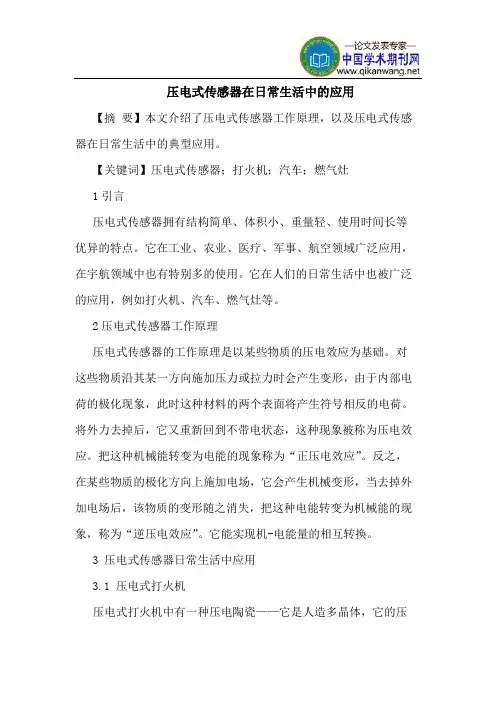

压电式传感器在日常生活中的应用【摘要】本文介绍了压电式传感器工作原理，以及压电式传感器在日常生活中的典型应用。

【关键词】压电式传感器；打火机；汽车；燃气灶1引言压电式传感器拥有结构简单、体积小、重量轻、使用时间长等优异的特点。

它在工业、农业、医疗、军事、航空领域广泛应用，在宇航领域中也有特别多的使用。

它在人们的日常生活中也被广泛的应用，例如打火机、汽车、燃气灶等。

2压电式传感器工作原理压电式传感器的工作原理是以某些物质的压电效应为基础。

对这些物质沿其某一方向施加压力或拉力时会产生变形，由于内部电荷的极化现象，此时这种材料的两个表面将产生符号相反的电荷。

将外力去掉后，它又重新回到不带电状态，这种现象被称为压电效应。

把这种机械能转变为电能的现象称为“正压电效应”。

反之，在某些物质的极化方向上施加电场，它会产生机械变形，当去掉外加电场后，该物质的变形随之消失，把这种电能转变为机械能的现象，称为“逆压电效应”。

它能实现机-电能量的相互转换。

3 压电式传感器日常生活中应用3.1 压电式打火机压电式打火机中有一种压电陶瓷——它是人造多晶体，它的压电机理与石英晶体并不相同。

压电陶瓷材料内的晶粒有许多自发极化的电畴（具有自发极化的晶体中存在一些自发极化取向一致的微小区域称电畴）。

在极化处理以前，各晶粒内电畴任意方向排列，自发极化的作用相互抵消，陶瓷内极化强度为零。

通过在陶瓷上施加外电场极化，电畴自发极化方向转到与外加电场方向一致。

当极化后，各电畴的自发极化在一定程度上还是取向原外加电场方向，陶瓷极化强度也并不恢复到零。

压电陶瓷一旦被压缩，其厚度变化，则两边束缚电荷距离发生变化，其极化电荷减少，与表面的正负离子中和程度降低，使降落在陶瓷表面的正负电荷增多。

这些电荷可通过尖端放电产生电火花，所以只要用手指压一下打火按钮，打火机上的压电陶瓷就能产生高电压，形成电火花而点燃煤气，可以长久使用。

压电打火机于老式由火石和砂轮组成的打火机相比，不仅使用方便，安全可靠，使用长，例如一种钛铅酸铅压电陶瓷制成的打火机可使用100万次以上。

压电式压力传感器原理及应用王佳 050410140摘要：压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

本文主要讨论压电式压力传感器原理及压电式压力传感器的光纤传输技术应用在内弹道试验研究中的使用。

关键词：压电式传感器压力内弹道试验压电式压力传感器（piezoelectric type pressure transducer）1.0 压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。

当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。

压电式传感器的原理是基于某些晶体材料的压电效应。

1.1 压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。

由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=kSp式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。

通过测量电荷量可知被测压力大小。

压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

为了保证静态特性及稳定性，通常多采用压电晶片并联。

在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。

下面是采用石英晶片的膜片式压电压力传感器图。

压电式传感器课程思政案例压电式传感器是一种利用压电效应将机械能转化为电能或将电能转化为机械能的装置，广泛应用于工业自动化、环境监测、医疗器械等领域。

在传感器技术课程中，可以通过讲解和讨论压电式传感器的原理、应用和发展趋势，引导学生进行思政教育。

一种可能的案例是：压电式传感器在生物医学领域的应用。

生物医学工程是传感器技术的重要领域之一，通过对人体生理信号的监测和分析，可以用于疾病的诊断和治疗。

讲解过程中，可以采用一个真实的案例，如压电式心电图传感器的应用，来引导学生思考科技发展与伦理道德的关系。

首先，讲解心电图传感器的原理和应用，使学生了解其基本功能和工作原理。

然后，通过展示一个案例，如心电图传感器在心脏病患者监测中的应用，引导学生探讨这种技术给病人带来的福利和挑战。

讨论中可以提出一些问题如：心电图传感器对患者隐私的保护如何？医疗机构是否应该获得患者的明确同意才能使用传感器？传感器的数据使用和存储是否符合相关法律法规？在讨论中，可以引导学生发表自己的观点，并展开辩论。

通过引入这样的案例，可以让学生思考科技发展的伦理和道德问题，增强他们的社会责任感和职业道德意识。

此外，在压电式传感器课程中还可以进一步讨论压电材料的合成和应用的科研伦理问题。

压电材料的研究是压电式传感器发展的基础，可以引导学生思考科研中的伦理道德问题，如科研诚信、数据造假等。

通过讨论这些问题，可以让学生在学习传感器技术的同时，养成正确的科研态度和行为规范。

综上所述，通过引入压电式传感器在生物医学领域的应用和压电材料的研究等案例，可以在传感器技术课程中进行思政教育，引导学生思考科技发展中的伦理和道德问题，从而培养学生的社会责任感和职业道德意识。

这样既能够提高学生的专业能力，也能够培养他们的为人处事和思维能力。
