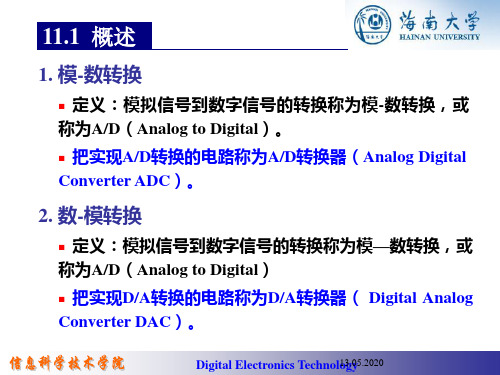

AD和DA转换在数字系统的应用中，通常要将一些被测量的物理量通过传感器送到数字系统进行加工处理;经过处理获得的输出数据又要送回物理系统，对系统物理量进行调节和控制。
传感器输出的模拟电信号首先要转换成数字信号，数字系统才能对模拟信号进行处理。
这种模拟量到数字量的转换称为模-数(A/D)转换。
处理后获得的数字量有时又需转换成模拟量，这种转换称为数-模(D/A)变换。
A/D变换器简称为ADC和D/A变换器简称为DAC是数字系统和模拟系统的接口电路。
第一节基本概念一、D/A变换D/A变换器一般由变换网络和模拟电子开关组成。
输入n位数字量D(=D…DD)n-110分别控制这些电子开关，通过变换网络产生与数字量各位权对应的模拟量，通过加法电路输出与数字量成比例的模拟量。
(1)变换网络变换网络一般有权电阻变换网络、R-2RT型电阻变换网络和权电流变换网络等几种。
?、权电阻变换网络n-1-i 权电阻变换网络如图8-1所示，每一个电子开关S所接的电阻R等于2R(i=0,n-1)，iin-1即与二进制数的位权相似，R=2R，R=R。
对应二进制位D=1时，电子开关S合上，0n-1iiR上流过的电流 iI=V/R。
iREFin-1令V/2R=I，则有 REFREFi I=2I， iREF即R上流过对应二进位权倍的基准电流，R称为权电阻。
iin-1 权电阻网络中的电阻从R到2R成倍增大，位数越多阻值越大，很难保证精度。
Rf? - … … v I- O n1 + IiI 0+ RRRR R--2 n1 ni 1 0S -S S S -2n1S i0n1V REFDDDD D --n1 n2 I 1 0图8-1 权电阻D/A变换器?、R-2R电阻变换网络R-2R电阻网络中串联臂上的电阻为R，並联臂上的电阻为2R，如图8-2所示。
从每个並联臂2R电阻往后看，电阻都为2R，所以流过每个与电子开关S相连的2R 电阻的电流Iii是前级电流I的一半。
AD和DA转换器的分类及其主要技术指标AD和DA转换器（Analog-to-Digital and Digital-to-Analog converters）是电子设备中常用的模数转换器和数模转换器。
AD转换器将连续的模拟信号转换成对应的离散数字信号，而DA转换器则将离散的数字信号转换成相应的连续模拟信号。
本篇文章将介绍AD和DA转换器的分类以及它们的主要技术指标。
一、AD转换器分类AD转换器主要分为以下几个类型：1.逐次逼近型AD转换器（Successive Approximation ADC）逐次逼近型AD转换器是一种常见且常用的AD转换器。
它采用逐渐逼近的方法逐位进行转换。
其基本原理是将模拟输入信号与一个参考电压进行比较，不断调整比较电压的大小，确保比较结果与模拟输入信号的差别小于一个允许误差。
逐次逼近型AD转换器的转换速度相对较快，精度较高。
2.模数积分型AD转换器（Sigma-Delta ADC）模数积分型AD转换器是一种利用高速和低精度的ADC与一个可编程数字滤波器相结合的技术。
它通过对输入信号进行高速取样并进行每个采样周期的累积和平均，降低了后续操作所需的带宽。
模数积分型AD转换器具有较高的分辨率和较好的线性度，适用于高精度应用。
3.并行型AD转换器（Parallel ADC）并行型AD转换器是一种通过多个比较器并行操作的AD转换器。
它的转换速度较快，但其实现成本相对较高。
并行型AD转换器适用于高速数据采集和信号处理。
4.逐渐逼近型AD转换器（Ramp ADC）逐渐逼近型AD转换器是一种通过线性递增电压与输入信号进行比较的转换器。
它利用逐渐逼近的方法寻找与输入信号最接近的电压值，然后以此电压值对应的时间来估计输入信号的值。
逐渐逼近型AD转换器转换速度较慢，但精度较高。
5.其他类型AD转换器除了上述几种常见的AD转换器类型外，还有其他一些特殊的AD转换器类型，如比例调制型AD转换器、索耳转换器等。

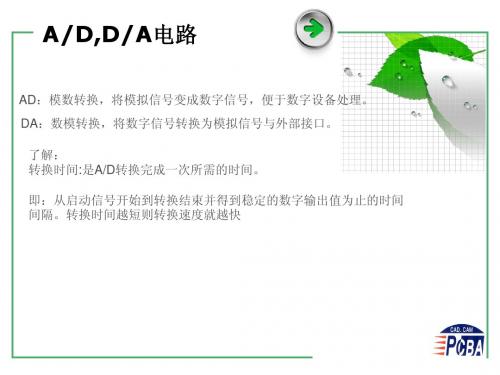

AD转换、DA转换是什么意思？ADC、DAC又是什么意思？展开全文A/D转换、D/A转换是什么意思？ADC、DAC又是什么意思？A/D转换=模拟/数字转换，意思是模拟讯号转换为数字讯号；D/A转换=数字/模拟转换，意思是数字讯号转换为模拟讯号；ADC=模拟/数字转换器，DAC=数字/模拟转换器。
什么是超取样？超取样有何作用？超取样是CD机中采用的一种技术，用于提高放音质量。
CD片上的数据讯号被读出后，通过DSP电路的插值处理，将44.1kHz的标准取样率提升一倍到数倍，这就是超取样。
为什么要超取样呢？这涉及到D/A转换之后的噪声滤除问题。
数码讯号经过D/A转换之后，会在音频频带以外的高端产生一个镜象频带，这是一种噪声，必须用低通滤波器滤除，否则经过非线性器件后会折回到音频频带内，对放音效果产生很大的破坏。
该镜像噪声频带的位置和取样频率有关，频率越高，镜像频带就离音频频带越远。
对于标准取样频率来说，必须用衰减十分陡峭的滤波器才能滤掉靠近音频频带的镜像噪声。
但衰减陡峭的滤波器很难设计，相位失真很大，难免会影响到音频频带的高端部分，使音质下降，这就是早期的CD机数码味比较重的重要原因。
如果采用超取样，就可以把镜像噪声推到远离音频频带的位置，这时只需要衰减平缓的低通滤波器就行了，设计难度大大降低，相位特性得以改善，使放音质量获得显著的改善。
数模转换器目录简介解析转换原理D/A转换器分类数模转换器的位数DAC简介数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。
D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。
模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。
解析一种将二进制数字量形式的离散信号转换成以标准量（或参考量）为基准的模拟量的转换器，简称 DAC或D/A 转换器。
最常见的数模转换器是将并行二进制的数字量转换为直流电压或直流电流，它常用作过程控制计算机系统的输出通道，与执行器相连，实现对生产过程的自动控制。
电路中的AD转换与DA转换在当今信息时代，电子设备已经渗透到我们生活的方方面面。
而这些电子设备的运作离不开AD转换（模数转换）和DA转换（数模转换）这两个关键环节。
本文将介绍AD转换和DA转换的原理、应用以及相关技术发展。
一、AD转换AD转换是模拟信号转换为数字信号的过程。
在电子设备中，传感器等设备输出的信号多为模拟信号，需要通过AD转换将其转换成数字信号，才能由电子器件进行处理和存储。
AD转换器通常由采样器、量化器和编码器组成。
采样器的作用是将模拟信号在一定的时间间隔内取样，量化器将取样的模拟信号分成有限个离散值进行量化，编码器将量化后的离散值转换成二进制数字信号。
通过这一过程，AD转换器能够将连续变化的模拟信号转换为离散的数字信号。
AD转换器广泛应用于各个领域，如音频、视频、电力系统等。
在音频领域，AD转换器用于将声音等模拟信号转换为数字信号，实现录音、播放等功能。
在电力系统中，AD转换器用于电能计量、监测等方面。
二、DA转换DA转换是数字信号转换为模拟信号的过程。
数字信号由计算机或其他数字系统处理和存储，而大部分外围设备如音箱、显示器等则需要模拟信号进行驱动。
DA转换器通常由数字信号输入端和模拟输出端组成。
数字信号输入端接收来自计算机或其他数字系统的数字信号，将数字信号按照一定的波形进行放大、滤波等处理后，经过模拟输出端输出为模拟信号。
这样，数字系统生成的数字信号便可以控制外围设备的模拟输出。
DA转换器广泛应用于音频设备、显示设备等领域。
在音频设备中，DA转换器用于将计算机中存储的音频文件转换为模拟信号，通过音箱输出高质量的音乐。
在显示设备中，DA转换器则将计算机生成的数字图像信号转换为模拟信号，驱动显示器显示各种图像。
三、技术发展随着科技的不断进步，AD转换与DA转换技术也得到了快速的发展与创新。
目前，高速、高精度、低功耗、小型化是AD转换与DA转换技术的发展方向。
在AD转换技术方面，新型的Delta-Sigma调制技术、超大规模集成电路技术等被广泛应用，提高了AD转换器的精度和信噪比。
DA 转换器----数字信号转换成模拟信号，注意模拟地和数字地要分开，采用单端共地的方式权电阻型DAC ：模拟开关S i 受信号D i 控制，当D i =1时，开关左拨，当D i =0时，开关右拨。
假设求和放大器为理想放大器 那么根据“虚短、虚断”的概念I =I 0d 0+I 1d 1+I 2d 2+I 3d 3 I=V REF 23R d 0+V REF 22R d 1+V REF 2R d 2+V REFR d 3=V REF 23R(d 3⋅23+d 2⋅22+d 1⋅21+d 0⋅20)U =−I ∙R f归纳后优点：简单缺点：电阻值相差较大，难以保证精度，且大电阻 不易集成权电阻网络型 倒梯形电阻网络 权电流型 权电容型 开关树型倒T型电阻网络DAC (原则上还是权电阻网络，但所用电阻系列少)开关置于电阻网络和运放之间，开关无论是在实地还是虚地，支路上的电流始终保持不变，这样就无需电流建立时间，也不会产生尖脉冲。
从节点D开始分析，D左侧的两条支路并联等效电阻为R，依次类推节点A两条支路电阻分别为2R，并联等效电阻为R，I=V RR ，I3=I3′=V R2R，，，类推：I∑=I3∙d3+I2∙d2+I1∙d1+I0∙d0=V R2R d3+V R4Rd2+V R8Rd1+V R16Rd0=V R16R(23∙d3+22∙d2+21∙d1+20∙d0)权电流型DACDAC主要技术指标分辨率（理论精度）：12n−1转换误差（实际精度）：失调误差、增益误差、非线性误差绝对值之和失调误差失调误差(或称零点误差)定义为数字输入全为0码时，其模拟输出值与理想输出值之偏差值。
对于单极性D/A转换，模拟输出的理想值为零伏点。
对于双极性D/A转换，理想值为负域满量程。
偏差值的大小一般用LSB的份数或用偏差值相对满量程的百分数来表示。
增益误差D/A转换器的输入与输出传递特性曲线的斜率称为D/A转换增益或标度系数，实际转换的增益与理想增益之间的偏差称为增益误差(或称标度误差)。
AD和DA的工作原理AD和DA是模数转换和数模转换的简称，分别代表模数转换器（Analog-to-Digital Converter）和数模转换器（Digital-to-Analog Converter）。
AD用于将模拟信号转换为数字信号，而DA则是将数字信号转换为模拟信号，两者是相对的过程。
AD的工作原理：AD转换器的作用是将输入的模拟信号，通过一定的采样和量化方法，转换为数字形式的信号，以便于数字设备进行处理和存储。
AD转换器通常分为两个主要阶段：采样和量化。
1.采样：AD转换器首先对输入信号进行采样，即按照一定的时间间隔对连续模拟信号进行抽样。
采样的频率也被称为采样率，通常用赫兹（Hz）表示。
采样率决定了输入信号中能够被留存下来的频率范围。
2.量化：采样后的模拟信号将被输入到量化器中。
量化是将连续的模拟信号转换成离散的数字信号的过程。
在这个过程中，AD转换器将把输入的模拟信号分成一定数量的等级，并为每个等级分配一个数字代码。
采样和量化的过程可以通过二进制表示来完成，其中最常见的是通过ADC（模数转换器）将模拟信号转换为二进制数。
DA的工作原理：DA转换器的作用是将数字信号转换为模拟信号，以便于与模拟设备进行连接和交互。
DA转换器通常包含两个主要部分：数字信号处理和模拟输出。
1.数字信号处理：DA转换器首先接收到一串数字信号，这些信号由计算机或数字设备产生。
这些信号是基于离散的数字表示，通常使用二进制数表示。
DA转换器将会对这些数字信号进行处理，比如滤波、重采样等，以确保生成的模拟信号质量和稳定性。
2.模拟输出：处理后的数字信号被输入到DAC（数模转换器），将数字信号转换为模拟信号。
DAC将根据数字信号的数值，通过一定的电流或电压生成模拟信号。
这些模拟信号将与各种模拟设备进行连接，例如音频设备、电机控制等。
需要注意的是，AD和DA转换的精度和速度是非常重要的参数。
转换器的精度是指转换器所能提供的输出与输入之间的误差。
A/D 和D/A 转换器在数字系统的应用中，通常要将一些被测量的物理量通过传感器送到数字系统进行加工处理；经过处理获得的输出数据又要送回物理系统，对系统物理量进行调节和控制。
传感器输出的模拟电信号首先要转换成数字信号，数字系统才能对模拟信号进行处理。
这种模拟量到数字量的转换称为模-数(A/D)转换。
处理后获得的数字量有时又需转换成模拟量，这种转换称为数-模(D/A)变换。
A/D 变换器简称为ADC 和D/A 变换器简称为DAC 是数字系统和模拟系统的接口电路。
第一节 基本概念一、D/A 变换D/A 变换器一般由变换网络和模拟电子开关组成。
输入n 位数字量D （=D n-1…D 1D 0）分别控制这些电子开关，通过变换网络产生与数字量各位权对应的模拟量，通过加法电路输出与数字量成比例的模拟量。
（1）变换网络变换网络一般有权电阻变换网络、R-2RT 型电阻变换网络和权电流变换网络等几种。
ⅰ、权电阻变换网络权电阻变换网络如图8-1所示，每一个电子开关S i 所接的电阻R i 等于2n-1-i R （i=0～n-1），即与二进制数的位权相似，R 0=2n-1R ，R n-1=R 。
对应二进制位D i =1时，电子开关S i 合上，R i 上流过的电流 I i =V REF /R i 。
令V REF /2n-1R=I REF ，则有 I i =2i I REF ，即R i 上流过对应二进位权倍的基准电流，R i 称为权电阻。
权电阻网络中的电阻从R 到2n-1R 成倍增大，位数越多阻值越大，很难保证精度。
图8-1 权电阻D/A 变换器ⅱ、R-2R 电阻变换网络R-2R 电阻网络中串联臂上的电阻为R ，並联臂上的电阻为2R ，如图8-2所示。
从每个並联臂2R 电阻往后看，电阻都为2R ，所以流过每个与电子开关S i 相连的2R 电阻的电流I i 是前级电流I i+1的一半。
因此， I i =2i I 0=2i I REF /2n ，即与二进制i 位权成正比。
AD_DA转换基本原理AD-DA转换是模拟信号与数字信号之间的转换过程，AD是模拟信号转换为数字信号的过程，DA是数字信号转换为模拟信号的过程。
模拟信号是连续变化的电信号，而数字信号是离散的电信号。
AD-DA转换器在很多领域中被广泛应用，如通信、音频处理、图像处理等。
AD转换的基本原理是使用采样和量化的方法将连续变化的模拟信号转换为离散的数字信号。
采样是指将连续的信号在时间上进行离散化，将信号在一定的时间间隔内进行采集。
量化是指对采样后的信号进行离散化处理，将连续的信号值映射到一组离散值。
采样和量化的间隔称为采样周期和量化间隔，采样周期越小，量化间隔越小，转换精度越高。
在AD转换过程中，首先需要选择一个足够高的采样率，以保证对原始信号的采样能够准确还原。
然后将连续的模拟信号用采样周期将其分为离散的信号样本，每一个样本对应一个离散时间点。
接下来，在每一个采样时间点，通过量化器将信号的幅度映射为一个离散的数字值。
量化的精度决定了数字信号的分辨率和动态范围，一般以位表示，如8位、16位等。
DA转换的基本原理是将离散的数字信号转换为连续变化的模拟信号。
在DA转换过程中，首先需要进行数字信号的解码，将离散的数字值转换为连续的数值。
然后使用保持电路（sample-and-hold）将这些连续的数值保持为恒定的电压信号。
接着，使用模拟滤波器对保持的数值进行平滑处理，去除高频分量和其他干扰。
最后，通过放大器将平滑后的信号放大到合适的幅度，得到模拟输出信号。
在DA转换过程中的重要环节是数字信号的解码和模拟滤波器的设计。
解码过程需要将离散的数字值映射为一组连续的数值，这通常通过查表或者插值的方式实现。
模拟滤波器的设计目的是对离散的数字信号进行平滑处理，去除不需要的高频分量和噪声。
滤波器的选择取决于系统的需求，可以是低通滤波器、带通滤波器等。
AD-DA转换器的性能主要由转换精度、抖动、信噪比和带宽等参数决定。
转换精度越高，代表着数字信号与模拟信号的差距越小。
A/D与D/A转换简介及其应用班级：姓名：学号：一、背景随着现代科学技术的迅猛发展,特别是数字系统已广泛应用于各种学科领域及日常生活,微型计算机就是一个典型的数学系统。
但是数字系统只能对输入的数字信号进行处理,其输出信号也是数字信号。
而在工业检测控制和生活中的许多物理量都是连续变化的模拟量,如温度、压力、流量、速度等,这些模拟量可以通过传感器或换能器变成与之对应的电压、电流或频率等电模拟量。
为了实现数字系统对这些电模拟量进行检测、运算和控制,就需要一个模拟量与数字量之间的相互转换的过程。
即常常需要将模拟量转换成数字量,简称为AD 转换,完成这种转换的电路称为模数转换器(Analog to Digital Converter) ,简称ADC;或将数字量转换成模拟量,简称DA转换,完成这种转换的电路称为数模转换器(Digital to Analog Converter) ,简称DAC。
二、ADC和DAC基本原理及特点1、模数转换器(ADC)的基本原理模拟信号转换为数字信号,一般分为四个步骤进行,即取样、保持、量化和编码。
前两个步骤在取样-保持电路中完成,后两步骤则在ADC中完成。
常用的ADC有积分型、逐次逼近型、并行比较型/串并行型、Σ -Δ调制型、电容阵列逐次比较型及压频变换型。
其基本原理及特点:1）积分型(如TLC7135) 。
积分型ADC工作原理是将输入电压转换成时间或频率,然后由定时器/计数器获得数字值。
其优点是用简单电路就能获得高分辨率,但缺点是由于转换精度依赖于积分时间,因此转换速率极低。
初期的单片ADC大多采用积分型,现在逐次比较型已逐步成为主流。
双积分是一种常用的AD 转换技术,具有精度高,抗干扰能力强等优点。
但高精度的双积分AD芯片,价格较贵,增加了单片机系统的成本。
2）逐次逼近型(如TLC0831) 。
逐次逼近型AD由一个比较器和DA转换器通过逐次比较逻辑构成,从MSB开始,顺序地对每一位将输入电压与内置DA转换器输出进行比较,经n次比较而输出数字值。
