ad转换器和da转换器

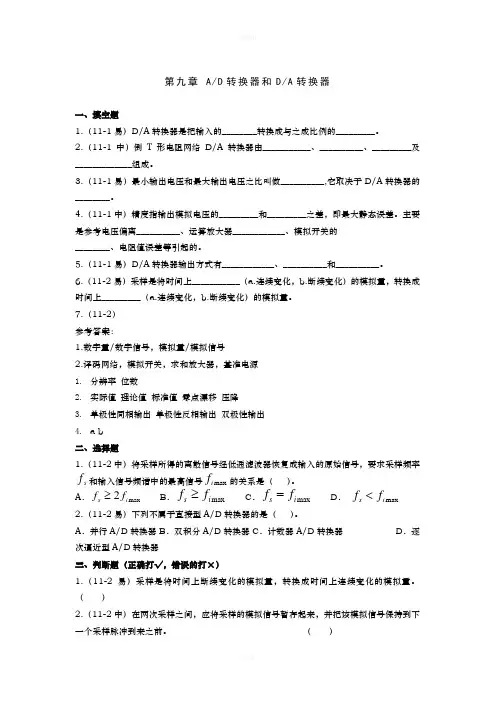

第九章 A/D 转换器和D/A 转换器一、填空题1.（11-1易）D/A 转换器是把输入的________转换成与之成比例的_________。

2.（11-1中）倒T 形电阻网络D/A 转换器由___________、__________、_________及_____________组成。

3.（11-1易）最小输出电压和最大输出电压之比叫做__________,它取决于D/A 转换器的________。

4.（11-1中）精度指输出模拟电压的_________和_________之差，即最大静态误差。

主要是参考电压偏离__________、运算放大器____________、模拟开关的________、电阻值误差等引起的。

5.（11-1易）D/A 转换器输出方式有____________、__________和__________。

6.（11-2易）采样是将时间上___________（a.连续变化，b.断续变化）的模拟量，转换成时间上_________（a.连续变化，b.断续变化）的模拟量。

7.（11-2）参考答案：1.数字量/数字信号，模拟量/模拟信号2.译码网络，模拟开关，求和放大器，基准电源1. 分辨率 位数2. 实际值 理论值 标准值 零点漂移 压降3. 单极性同相输出 单极性反相输出 双极性输出4. a b二、选择题1.（11-2中）将采样所得的离散信号经低通滤波器恢复成输入的原始信号，要求采样频率s f 和输入信号频谱中的最高信号max i f 的关系是（ ）。

A ．max 2s i f f ≥B ．max s i f f ≥C ．max s i f f =D ． max s i f f <2.（11-2易）下列不属于直接型A/D 转换器的是（ ）。

A ．并行A/D 转换器B ．双积分A/D 转换器C ．计数器A/D 转换器 D ．逐次逼近型A/D 转换器三、判断题（正确打√，错误的打×）1.（11-2易）采样是将时间上断续变化的模拟量，转换成时间上连续变化的模拟量。

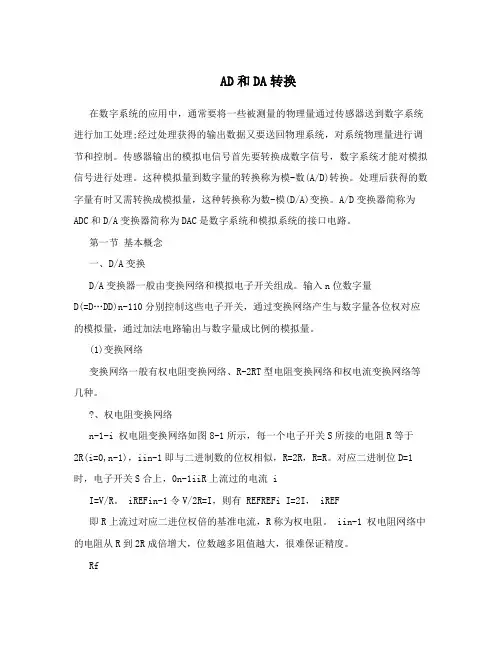

AD和DA转换在数字系统的应用中，通常要将一些被测量的物理量通过传感器送到数字系统进行加工处理;经过处理获得的输出数据又要送回物理系统，对系统物理量进行调节和控制。

传感器输出的模拟电信号首先要转换成数字信号，数字系统才能对模拟信号进行处理。

这种模拟量到数字量的转换称为模-数(A/D)转换。

处理后获得的数字量有时又需转换成模拟量，这种转换称为数-模(D/A)变换。

A/D变换器简称为ADC和D/A变换器简称为DAC是数字系统和模拟系统的接口电路。

第一节基本概念一、D/A变换D/A变换器一般由变换网络和模拟电子开关组成。

输入n位数字量D(=D…DD)n-110分别控制这些电子开关，通过变换网络产生与数字量各位权对应的模拟量，通过加法电路输出与数字量成比例的模拟量。

(1)变换网络变换网络一般有权电阻变换网络、R-2RT型电阻变换网络和权电流变换网络等几种。

?、权电阻变换网络n-1-i 权电阻变换网络如图8-1所示，每一个电子开关S所接的电阻R等于2R(i=0,n-1)，iin-1即与二进制数的位权相似，R=2R，R=R。

对应二进制位D=1时，电子开关S合上，0n-1iiR上流过的电流 iI=V/R。

iREFin-1令V/2R=I，则有 REFREFi I=2I， iREF即R上流过对应二进位权倍的基准电流，R称为权电阻。

iin-1 权电阻网络中的电阻从R到2R成倍增大，位数越多阻值越大，很难保证精度。

Rf? - … … v I- O n1 + IiI 0+ RRRR R--2 n1 ni 1 0S -S S S -2n1S i0n1V REFDDDD D --n1 n2 I 1 0图8-1 权电阻D/A变换器?、R-2R电阻变换网络R-2R电阻网络中串联臂上的电阻为R，並联臂上的电阻为2R，如图8-2所示。

从每个並联臂2R电阻往后看，电阻都为2R，所以流过每个与电子开关S相连的2R 电阻的电流Iii是前级电流I的一半。

AD和DA转换器的分类及其主要技术指标AD和DA转换器（Analog-to-Digital and Digital-to-Analog converters）是电子设备中常用的模数转换器和数模转换器。

AD转换器将连续的模拟信号转换成对应的离散数字信号，而DA转换器则将离散的数字信号转换成相应的连续模拟信号。

本篇文章将介绍AD和DA转换器的分类以及它们的主要技术指标。

一、AD转换器分类AD转换器主要分为以下几个类型：1.逐次逼近型AD转换器（Successive Approximation ADC）逐次逼近型AD转换器是一种常见且常用的AD转换器。

它采用逐渐逼近的方法逐位进行转换。

其基本原理是将模拟输入信号与一个参考电压进行比较，不断调整比较电压的大小，确保比较结果与模拟输入信号的差别小于一个允许误差。

逐次逼近型AD转换器的转换速度相对较快，精度较高。

2.模数积分型AD转换器（Sigma-Delta ADC）模数积分型AD转换器是一种利用高速和低精度的ADC与一个可编程数字滤波器相结合的技术。

它通过对输入信号进行高速取样并进行每个采样周期的累积和平均，降低了后续操作所需的带宽。

模数积分型AD转换器具有较高的分辨率和较好的线性度，适用于高精度应用。

3.并行型AD转换器（Parallel ADC）并行型AD转换器是一种通过多个比较器并行操作的AD转换器。

它的转换速度较快，但其实现成本相对较高。

并行型AD转换器适用于高速数据采集和信号处理。

4.逐渐逼近型AD转换器（Ramp ADC）逐渐逼近型AD转换器是一种通过线性递增电压与输入信号进行比较的转换器。

它利用逐渐逼近的方法寻找与输入信号最接近的电压值，然后以此电压值对应的时间来估计输入信号的值。

逐渐逼近型AD转换器转换速度较慢，但精度较高。

5.其他类型AD转换器除了上述几种常见的AD转换器类型外，还有其他一些特殊的AD转换器类型，如比例调制型AD转换器、索耳转换器等。

电路中的AD转换与DA转换在当今信息时代，电子设备已经渗透到我们生活的方方面面。

而这些电子设备的运作离不开AD转换（模数转换）和DA转换（数模转换）这两个关键环节。

本文将介绍AD转换和DA转换的原理、应用以及相关技术发展。

一、AD转换AD转换是模拟信号转换为数字信号的过程。

在电子设备中，传感器等设备输出的信号多为模拟信号，需要通过AD转换将其转换成数字信号，才能由电子器件进行处理和存储。

AD转换器通常由采样器、量化器和编码器组成。

采样器的作用是将模拟信号在一定的时间间隔内取样，量化器将取样的模拟信号分成有限个离散值进行量化，编码器将量化后的离散值转换成二进制数字信号。

通过这一过程，AD转换器能够将连续变化的模拟信号转换为离散的数字信号。

AD转换器广泛应用于各个领域，如音频、视频、电力系统等。

在音频领域，AD转换器用于将声音等模拟信号转换为数字信号，实现录音、播放等功能。

在电力系统中，AD转换器用于电能计量、监测等方面。

二、DA转换DA转换是数字信号转换为模拟信号的过程。

数字信号由计算机或其他数字系统处理和存储，而大部分外围设备如音箱、显示器等则需要模拟信号进行驱动。

DA转换器通常由数字信号输入端和模拟输出端组成。

数字信号输入端接收来自计算机或其他数字系统的数字信号，将数字信号按照一定的波形进行放大、滤波等处理后，经过模拟输出端输出为模拟信号。

这样，数字系统生成的数字信号便可以控制外围设备的模拟输出。

DA转换器广泛应用于音频设备、显示设备等领域。

在音频设备中，DA转换器用于将计算机中存储的音频文件转换为模拟信号，通过音箱输出高质量的音乐。

在显示设备中，DA转换器则将计算机生成的数字图像信号转换为模拟信号，驱动显示器显示各种图像。

三、技术发展随着科技的不断进步，AD转换与DA转换技术也得到了快速的发展与创新。

目前，高速、高精度、低功耗、小型化是AD转换与DA转换技术的发展方向。

在AD转换技术方面，新型的Delta-Sigma调制技术、超大规模集成电路技术等被广泛应用，提高了AD转换器的精度和信噪比。

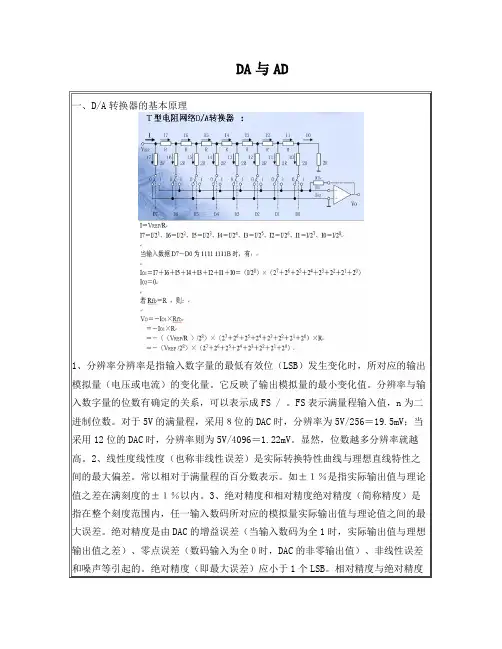

DA与AD一、D/A转换器的基本原理1、分辨率分辨率是指输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（电压或电流）的变化量。

它反映了输出模拟量的最小变化值。

分辨率与输入数字量的位数有确定的关系，可以表示成FS / 。

FS表示满量程输入值，n为二进制位数。

对于5V的满量程，采用８位的DAC时，分辨率为5V/256＝19.5mV；当采用12位的DAC时，分辨率则为5V/4096＝1.22mV。

显然，位数越多分辨率就越高。

2、线性度线性度（也称非线性误差）是实际转换特性曲线与理想直线特性之间的最大偏差。

常以相对于满量程的百分数表示。

如±１％是指实际输出值与理论值之差在满刻度的±１％以内。

3、绝对精度和相对精度绝对精度（简称精度）是指在整个刻度范围内，任一输入数码所对应的模拟量实际输出值与理论值之间的最大误差。

绝对精度是由DAC的增益误差（当输入数码为全1时，实际输出值与理想输出值之差）、零点误差（数码输入为全０时，DAC的非零输出值）、非线性误差和噪声等引起的。

绝对精度（即最大误差）应小于1个LSB。

相对精度与绝对精度表示同一含义，用最大误差相对于满刻度的百分比表示。

应当注意，精度和分辨率具有一定的联系，但概念不同。

DAC的位数多时，分辨率会提高，对应于影响精度的量化误差会减小。

但其它误差（如温度漂移、线性不良等）的影响仍会使DAC的精度变差。

DAC0832与80C51单片机的接口１、单缓冲工作方式此方式适用于只有一路模拟量输出，或有几路模拟量输出但并不要求同步的系统。

双极性模拟输出电压：双极性输出时的分辨率比单极性输出时降低1/2，这是由于对双极性输出而言，最高位作为符号位，只有7位数值位。

2、双缓冲工作方式多路D/A转换输出，如果要求同步进行，就应该采用双缓冲器同步方式。

3、直通工作方式当DAC0832芯片的片选信号、写信号、及传送控制信号的引脚全部接地，允许输入锁存信号ILE引脚接＋5V时，DAC0832芯片就处于直通工作方式，数字量一旦输入，就直接进入DAC寄存器，进行D/A转换。

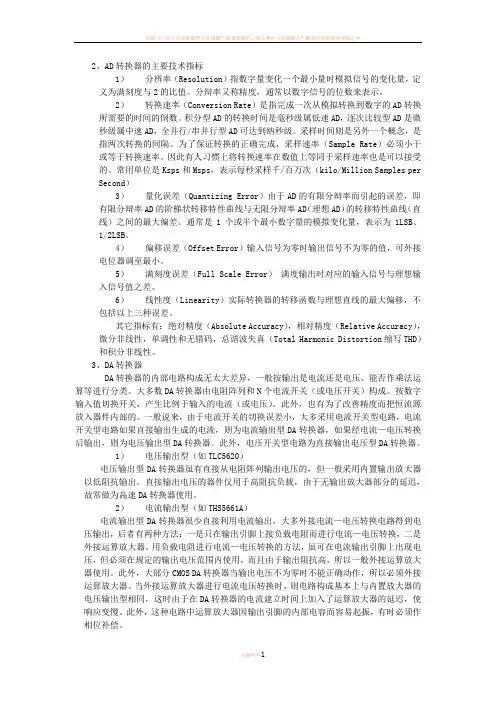

2、AD转换器的主要技术指标1）分辨率（Resolution）指数字量变化一个最小量时模拟信号的变化量，定义为满刻度与2的比值。

分辩率又称精度，通常以数字信号的位数来表示。

2）转换速率（Conversion Rate）是指完成一次从模拟转换到数字的AD转换所需要的时间的倒数。

积分型AD的转换时间是毫秒级属低速AD，逐次比较型AD是微秒级属中速AD，全并行/串并行型AD可达到纳秒级。

采样时间则是另外一个概念，是指两次转换的间隔。

为了保证转换的正确完成，采样速率（Sample Rate）必须小于或等于转换速率。

因此有人习惯上将转换速率在数值上等同于采样速率也是可以接受的。

常用单位是Ksps和Msps，表示每秒采样千/百万次（kilo/Million Samples per Second）3）量化误差（Quantizing Error）由于AD的有限分辩率而引起的误差，即有限分辩率AD的阶梯状转移特性曲线与无限分辩率AD（理想AD）的转移特性曲线（直线）之间的最大偏差。

通常是1个或半个最小数字量的模拟变化量，表示为1LSB、1/2LSB。

4）偏移误差（Offset Error）输入信号为零时输出信号不为零的值，可外接电位器调至最小。

5）满刻度误差（Full Scale Error）满度输出时对应的输入信号与理想输入信号值之差。

6）线性度（Linearity）实际转换器的转移函数与理想直线的最大偏移，不包括以上三种误差。

其它指标有：绝对精度（Absolute Accuracy），相对精度（Relative Accuracy），微分非线性，单调性和无错码，总谐波失真（Total Harmonic Distortion缩写THD）和积分非线性。

3、DA转换器DA转换器的内部电路构成无太大差异，一般按输出是电流还是电压、能否作乘法运算等进行分类。

大多数DA转换器由电阻阵列和N个电流开关（或电压开关）构成。

按数字输入值切换开关，产生比例于输入的电流（或电压）。

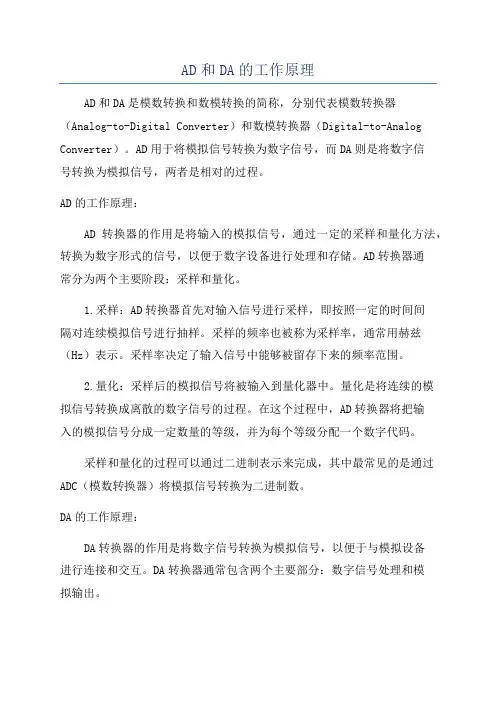

AD和DA的工作原理AD和DA是模数转换和数模转换的简称，分别代表模数转换器（Analog-to-Digital Converter）和数模转换器（Digital-to-Analog Converter）。

AD用于将模拟信号转换为数字信号，而DA则是将数字信号转换为模拟信号，两者是相对的过程。

AD的工作原理：AD转换器的作用是将输入的模拟信号，通过一定的采样和量化方法，转换为数字形式的信号，以便于数字设备进行处理和存储。

AD转换器通常分为两个主要阶段：采样和量化。

1.采样：AD转换器首先对输入信号进行采样，即按照一定的时间间隔对连续模拟信号进行抽样。

采样的频率也被称为采样率，通常用赫兹（Hz）表示。

采样率决定了输入信号中能够被留存下来的频率范围。

2.量化：采样后的模拟信号将被输入到量化器中。

量化是将连续的模拟信号转换成离散的数字信号的过程。

在这个过程中，AD转换器将把输入的模拟信号分成一定数量的等级，并为每个等级分配一个数字代码。

采样和量化的过程可以通过二进制表示来完成，其中最常见的是通过ADC（模数转换器）将模拟信号转换为二进制数。

DA的工作原理：DA转换器的作用是将数字信号转换为模拟信号，以便于与模拟设备进行连接和交互。

DA转换器通常包含两个主要部分：数字信号处理和模拟输出。

1.数字信号处理：DA转换器首先接收到一串数字信号，这些信号由计算机或数字设备产生。

这些信号是基于离散的数字表示，通常使用二进制数表示。

DA转换器将会对这些数字信号进行处理，比如滤波、重采样等，以确保生成的模拟信号质量和稳定性。

2.模拟输出：处理后的数字信号被输入到DAC（数模转换器），将数字信号转换为模拟信号。

DAC将根据数字信号的数值，通过一定的电流或电压生成模拟信号。

这些模拟信号将与各种模拟设备进行连接，例如音频设备、电机控制等。

需要注意的是，AD和DA转换的精度和速度是非常重要的参数。

转换器的精度是指转换器所能提供的输出与输入之间的误差。

试验六AD转换实验和DA转换实验在电子技术的领域中，AD 转换实验和 DA 转换实验是非常重要的基础性实验。

它们在信号处理、自动控制、通信等众多领域都有着广泛的应用。

接下来，让我们一起深入了解这两个有趣且实用的实验。

AD 转换，全称为模拟数字转换（AnalogtoDigital Conversion），其作用是将连续变化的模拟信号转换为离散的数字信号。

想象一下，我们生活中的声音、光线、温度等各种物理量都是模拟信号，它们的数值是连续变化的。

但计算机和数字电路只能处理数字信号，所以就需要 AD 转换器来完成这个转换过程。

在进行 AD 转换实验时，我们通常会使用专门的 AD 转换芯片。

比如说常见的 ADC0809 芯片，它具有 8 个模拟输入通道，可以将 0 5V 的模拟电压转换为 8 位的数字量。

实验开始前，我们要先搭建好电路。

将 ADC0809 芯片与单片机或者其他控制器连接起来，同时连接好模拟信号源，比如电位器，用来产生变化的模拟电压。

然后，通过编写控制程序，向 ADC0809 发送启动转换的信号。

转换完成后，读取转换得到的数字量。

这时候，我们就可以通过观察数字量的变化，来了解模拟信号的特性。

在实验中，我们还需要关注一些重要的参数，比如转换精度和转换速度。

转换精度决定了数字量与模拟量之间的逼近程度，精度越高，数字量就越能准确地反映模拟量的真实值。

而转换速度则影响着系统对快速变化的模拟信号的处理能力。

DA 转换，全称为数字模拟转换（DigitaltoAnalog Conversion），与AD 转换相反，它是将数字信号转换为模拟信号。

DA 转换在很多场景中都发挥着重要作用，比如音频播放、电机控制等。

以常见的 DAC0832 芯片为例，它可以将 8 位的数字量转换为模拟电压输出。

在实验中，同样要先搭建好电路，将 DAC0832 与控制器连接，并接上适当的负载，比如电阻和电容，以形成平滑的模拟输出。

编写控制程序，向 DAC0832 发送数字量，然后观察输出的模拟电压的变化。

VREF (dn-1 2 n-1 d n-2 2 n-22nd 121 d °20)U 0V REF(d n 1d n 22nd 1 21 d 0 20)10数模和模数转换器在数字系统的应用中，通常要将一些被测量的物理量通过传感器送到数字系统进行加工 处理；经过处理获得的输出数据又要送回物理系统， 对系统物理量进行调节和控制。

传感器 输出的模拟电信号首先要转换成数字信号，数字系统才能对模拟信号进行处理。

这种模拟量到数字量的转换称为模-数(A/D)转换。

处理后获得的数字量有时又需转换成模拟量，这种转 换称为数-模(D/A)变换。

A/D 转换器简称为 ADC 和D/A 转换器简称为 DAC 是数字系统和 模拟系统的接口电路。

一、D/A 转换器D/A 转换器一般由变换网络和模拟电子开关组成。

输入 n 位数字量D (=D n-i …D i D o )分别控制这些电子开关， 通过变换网络产生与数字量各位权对应的模拟量，通过加法电路输出与数字量成比例的模拟量。

1、倒T 型电阻网络D/A 转换器倒T 型电阻解码D/A 转换器是目前使用最为广泛的一种形式，其电路结构如图10.1.1 所示。

当输入数字信号的任何一位是“ 1”时，对应开关便将 2R 电阻接到运放反相输入端， 而当其为“ 0”时，则将电阻2R 接地。

由图7.2可知，按照虚短、虚断的近似计算方法，求 和放大器反相输入端的电位为虚地，所以无论开关合到那一边，都相当于接到了“地”电位 上。

在图示开关状态下，从最左侧将电阻折算到最右侧，先是 2R//2R 并联，电阻值为 R , 再和R 串联，又是2R , 一直折算到最右侧，电阻仍为 R ,则可写出电流I 的表达式为IV REFR只要V REF 选定，电流I 为常数。

流过每个支路的电流从右向左，分别为「、~2、「3、…。

21 22 23当输入的数字信号为“ 1”时，电流流向运放的反相输入端，当输入的数字信号为“ 0”时， 电流流向地，可写出I 的表达式12d n 1：d n 2在求和放大器的反馈电阻等于R 的条件下，输出模拟电压为U o RI 讯知1知2d12nd0)2、权电流型D/A转换器倒T型电阻变换网络虽然只有两个电阻值，有利于提高转换精度，但电子开关並非理想器件，模拟开关的压降以及各开关参数的不一致都会引起转换误差。

AD和DA转换器的基本原理在现代电子设备中，AD（模数）和DA（数模）转换器是至关重要的部件。

它们在各种应用中起着核心的作用，例如音频处理、传感器信号转换、通信系统等。

本文将介绍AD和DA转换器的基本原理，以及它们在实际应用中的关键性。

AD转换器（Analog-to-Digital Converter）是实现模拟信号到数字信号转换的器件。

它能将连续的模拟信号转换成离散的数字信号。

AD转换器通常由样本保持电路、量化电路和编码电路组成。

首先，样本保持电路将连续的模拟信号抽样并保持在一定的时间段内。

然后，量化电路将抽样到的模拟信号离散化，并将其表示为数字化的数值。

最后，编码电路将离散化的数值转换为二进制码，以便计算机或其他数字系统能够处理。

AD转换器的原理基于对信号的近似，即通过将信号离散化，以获得与实际信号相近的数字表示。

这一过程主要涉及到两个关键概念：采样率和分辨率。

采样率指的是在一定时间内对模拟信号进行采样的频率，通常以赫兹为单位表示。

采样率越高，对模拟信号的抽样越频繁，数字信号的重构越精确。

分辨率则表示AD转换器可以表示的最小电平差异。

分辨率越高，AD转换器能够更准确地表示模拟信号的细节和变化。

在实际应用中，AD转换器广泛应用于数据采集、音频信号处理和传感器信号转换等领域。

以音频处理为例，AD转换器能够将模拟的声音信号转换为数字形式，以便被数字信号处理器（DSP）进行各种音频效果的实时计算和调整。

此外，AD转换器还被用于传感器信号的转换，如温度传感器、压力传感器等。

通过与微处理器的配合，AD转换器能够将传感器输出的模拟信号转换为数字信号，用于实时监测和控制。

相对于AD转换器，DA转换器（Digital-to-Analog Converter）的功能则相反。

它将数字信号转换成模拟信号，以便于在实际电路中进行处理或输出。

DA转换器通常由数字编码电路和模拟滤波电路组成。

数字编码电路接收计算机或其他数字系统输出的二进制码，并将其转换成相应的电压或电流值。
