低压配电电器

常用低压配电电器的定义
常用低压配电电器的定义
1. 熔断器（Fuse）
熔断器是由熔断丝组成的元件，它可以及时的断开电路，避免设备受损。

它是在低压配电电路中最常用的电气元件。

2. 自动断路器（Circuit Breaker）
自动断路器是一种电气元件，它能分流电流，控制电路的安全运行，在潮流变化以及其他原因导致的电路短路或者过负荷故障时，可以自动断开过载或者短路的电路来保护设备，当电路恢复正常后，它可以自动断开的电源。

3. 发送器（Transmitter）
发送器是一种可以将信号从控制电路转换为电信号传送到接收
电路的电气元件。

它能够控制和管理低压配电电路中的一些电子设备，例如熔断器、断路器等，能够较快的检测电路的状态，也可以检测电路中的变位信号。

4. 接触器（Contactor）
接触器是一种可以完成无源控制的电气元件，它能够控制和管理电路中的一些电气设备，例如灯、发电机、电动机等，能够较快的检测电路的状态，也可以检测电路中的变位信号。

5. 延时器（Timer）
延时器是一种定时器，它能够控制并管理电路中的一些电气设备，例如灯、发电机、电动机等，能够较快的检测电路的状态，也可以检
测电路中的变位信号，以及定时完成一定的任务。

低压电器及成套设备概述
低压电器及成套设备是指在额定电压660V及以下的电力系统
中使用的电气设备和配套设备。

包括断路器、接触器、继电器、电动机、变压器、配电柜、开关柜、控制柜等各种电器设备。

低压电器及成套设备在工业生产、商业和民用领域中起着至关重要的作用，它们用于电力分配、控制、保护和监测等功能。

断路器是低压电器中最基本的设备之一，用于在过载、短路或其它故障发生时切断电路，保护电气系统的安全运行。

接触器和继电器则用于电气设备的远程控制和自动化控制，有着广泛的应用。

电动机是工业生产中常见的动力设备，用于驱动各种机械设备和生产线。

变压器则用于变换电压，将高压电能转换为低压电能，满足不同设备的电气要求。

配电柜、开关柜、控制柜等成套设备则用于集中控制电气设备，实现电能的分配、保护和控制功能。

它们集成了各种电器设备，构成了一个完整的电力系统，在工业生产和建筑领域中得到广泛应用。

总的来说，低压电器及成套设备是现代工业和生活中不可或缺的重要设备，它们对于电力系统的稳定运行和设备的安全运行起着至关重要的作用。

随着技术的发展和应用需求的增加，低压电器及成套设备的功能和性能将不断提升，为电气系统的安全、高效运行提供更好的支持。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。

按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。

1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。

它们的作用主要是实现对电路进行接通或断开的控制。

多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。

1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。

其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。

刀开关又可分为两极和三极两种。

两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。

1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。

HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。

用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。

选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。

在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。

这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。

闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。

2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。

HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。

常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。

因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。

作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。

可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。

低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。

1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器和断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。

2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。

3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。

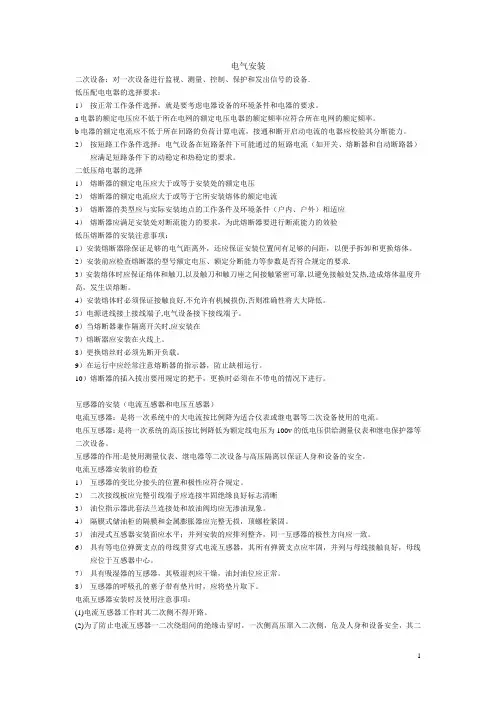

电气安装二次设备：对一次设备进行监视、测量、控制、保护和发出信号的设备．低压配电电器的选择要求：1）按正常工作条件选择，就是要考虑电器设备的环境条件和电器的要求。

a电器的额定电压应不低于所在电网的额定电压电器的额定频率应符合所在电网的额定频率。

b电器的额定电流应不低于所在回路的负荷计算电流，接通和断开启动电流的电器应校验其分断能力。

2）按短路工作条件选择：电气设备在短路条件下可能通过的短路电流（如开关、熔断器和自动断路器）应满足短路条件下的动稳定和热稳定的要求。

二低压熔电器的选择1）熔断器的额定电压应大于或等于安装处的额定电压2）熔断器的额定电流应大于或等于它所安装熔体的额定电流3）熔断器的类型应与实际安装地点的工作条件及环境条件（户内、户外）相适应4）熔断器应满足安装处对断流能力的要求，为此熔断器要进行断流能力的效验低压熔断器的安装注意事项：1）安装熔断器除保证足够的电气距离外，还应保证安装位置间有足够的问距，以便手拆卸和更换熔体。

2）安装前应检查熔断器的型号额定电压、额定分断能力等参数是否符合规定的要求.3）安装熔体时应保证熔体和触刀,以及触刀和触刀座之间接触紧密可靠,以避免接触处发热,造成熔体温度升高，发生误熔断。

4）安装熔体时必须保证接触良好,不允许有机械损伤,否则准确性将大大降低。

5）电源进线接上接线端子,电气设备接下接线端子。

6）当熔断器兼作隔离开关时,应安装在7）熔断器应安装在火线上。

8）更换熔丝时必须先断开负载。

9）在运行中应经常注意熔断器的指示器，防止缺相运行。

10）熔断器的插入拔出要用规定的把手，更换时必须在不带电的情况下进行。

互感器的安装（电流互感器和电压互感器）电流互感器：是将一次系统中的大电流按比例降为适合仪表或继电器等二次设备使用的电流。

电压互感器：是将一次系统的高压按比例降低为额定线电压为100v的低电压供给测量仪表和继电保护器等二次设备。

互感器的作用:是使用测量仪表、继电器等二次设备与高压隔离以保证人身和设备的安全。

低压电气设备常识知识分享低压电器设备的基本常识一、低压电器的分类1、低压电器：用于额定电压为1200V或直流电压1500V及以下的电路中，低压电器用途十分广泛，品种繁多，产品结构种类各式各样，要紧起通断、爱护、操纵、调节等作用。

2、分类：依照低压电器在电气线路中所处的地位和作用，能够分为两大类。

（1）低压操纵电器：要紧用于电力拖动系统中，要紧有接触器、操纵继电器、启动器、主令电器、电阻器等。

（2）低压配电电器：要紧用于低压配电系统及动力设备中。

要紧有刀开关、熔断器、自动开关等。

另外，在特别环境和工作条件下使用的各类低压电器，常在基本系列产品的基础上举行派生，构成防爆电器、船舶电器、化工电器、高压电器等。

二、低压电器（一）刀开关1、用途：刀开关也称为隔离刀闸，是低压配电器中结构最简单，也是应用最广泛的电器，用于交流额定电压500V以下的配电设备中，起隔离电源的作用，因为它有明显的断开点和断合位置，能够保证检修人员的安全。

一般刀开关别能带负荷操作，装有灭弧罩的刀开关能够别频繁地接通和分断小负荷电路。

刀开关没有过电流爱护装置，使用时应与带有过电流爱护装置的电器串联使用，如熔断器、自动开关等。

2、分类：按极数分：单极、双极、三极；按操作方式分：直截了当手柄操作式、杠杆操作机构式、电动操作机构式；按灭弧结构分：别带灭弧罩、带灭弧罩；3、结构：刀开关基本由动触头、静触头、操作手柄、绝缘底板、接线柱组成。

操作时，推动手柄，使动触头紧紧插入静触头中，电路就被接通。

4、刀开关的安全使用；（1）刀开关的额定电压、额定电流应大于使用电压、电流；（2）安装时，静触头放在上面，接电源，动触头放在下面，接负载；（3）刀开关的拉、合应迅速举行，手柄要处在分合后的准确位置上；（4）刀开关的允许温升是55℃，假如发觉触头变群，应停运，举行维修。

（5）三相刀口拉合时，应保证同步。

灭弧罩要保持完好，杠杆机构动作灵便，各连接部位要可靠，底座清洁，以保持良好的绝缘。

低压电器低压成套开关设备概述低压电器低压成套开关设备是一种用于配电系统中的电气设备，广泛应用于低压配电系统中的变电站、工厂、住宅区、商业建筑等场所。

其主要功能是对电路进行控制和保护，确保电力系统的安全和正常运行。

组成低压电器低压成套开关设备通常由以下几部分组成： 1. 低压配电柜：用于安装和固定各种低压电器元件的电气设备，如断路器、接触器、保险丝等。

2. 电力仪表：用于监测和测量电力系统的参数，如电流、电压、功率因数等。

3. 控制装置：用于控制低压电器元件的开关动作，如按钮、开关、遥控装置等。

4. 电源配电装置：用于向低压电器提供电力供应，如开关电源、变压器等。

5. 连接线缆：用于连接各个低压电器元件，传递电力和信号。

功能低压电器低压成套开关设备具有以下主要功能： 1. 电气保护：通过断路器、保险等装置实现对电流过载、短路等故障的保护，避免电器设备的损坏和电路的安全隐患。

2. 过载保护：对于电路中过高的电流，低压成套开关设备会自动切断电路，防止电器设备过载。

3. 短路保护：对于电路中的短路故障，低压成套开关设备能快速切断电路，避免短路电流引起火灾等危险。

4. 电能计量：通过电力仪表对电能进行测量和监控，用于计量电能的使用情况和电费结算。

5. 远程控制：通过控制装置实现对低压电器元件的遥控操作，方便对电力系统进行远程控制和管理。

6. 隔离和切换：低压成套开关设备可以实现对电路的隔离和切换，方便对电气设备进行检修和维护。

应用领域低压电器低压成套开关设备广泛应用于以下领域： 1. 工厂和建筑配电系统：用于建筑物内部的电力配电和控制，确保电力系统的可靠供应和安全运行。

2. 变电站和电力系统：在变电站中，低压成套开关设备用于控制和保护电力的传输和分配。

3. 住宅区和商业建筑：用于住宅区和商业建筑的电力供应和控制，满足不同用电需求。

4. 新能源发电系统：在太阳能发电系统、风能发电系统等新能源发电系统中，低压成套开关设备用于控制并连接发电设备和电力系统。
