麦克维尔水源热泵系统

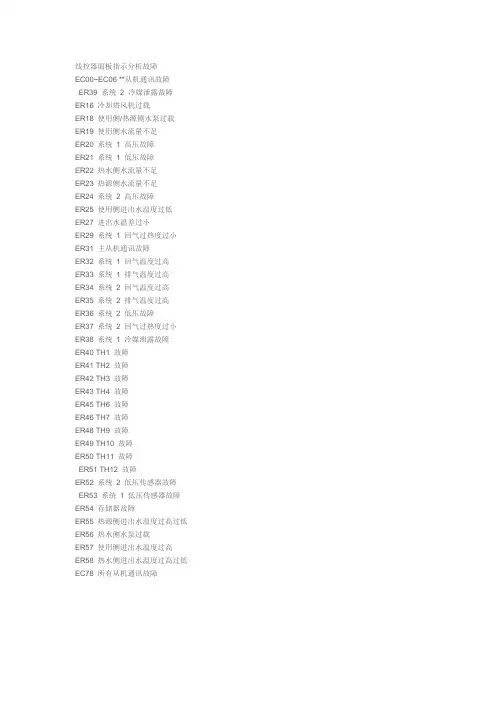

线控器面板指示分析故障
EC00~EC06 **从机通讯故障
ER39 系统2 冷媒泄露故障
ER16 冷却塔风机过载
ER18 使用侧/热源侧水泵过载ER19 使用侧水流量不足
ER20 系统1 高压故障
ER21 系统1 低压故障
ER22 热水侧水流量不足
ER23 热源侧水流量不足
ER24 系统2 高压故障
ER25 使用侧进出水温度过低
ER27 进出水温差过小
ER29 系统1 回气过热度过小ER31 主从机通讯故障
ER32 系统1 回气温度过高
ER33 系统1 排气温度过高
ER34 系统2 回气温度过高
ER35 系统2 排气温度过高
ER36 系统2 低压故障
ER37 系统2 回气过热度过小ER38 系统1 冷媒泄露故障
ER40 TH1 故障
ER41 TH2 故障
ER42 TH3 故障
ER43 TH4 故障
ER45 TH6 故障
ER46 TH7 故障
ER48 TH9 故障
ER49 TH10 故障
ER50 TH11 故障
ER51 TH12 故障
ER52 系统2 低压传感器故障ER53 系统1 低压传感器故障ER54 存储器故障
ER55 热源侧进出水温度过高过低ER56 热水侧水泵过载
ER57 使用侧进出水温度过高
ER58 热水侧进出水温度过高过低EC78 所有从机通讯故障。

目录一、工程概况及中央空调选型二、设计理念及优点三、主要技术参数表四、模块式水源热泵机组技术特点简介五、企业概况六、售后服务体系七、质量服务承诺八、麦克维尔优质工程一览表附表：工程量材料价格表一、工程概况及中央空调选型（一）设计依据1.《采暖通风与空气调节设计规范》（GBJ-1987）2.《空气调节设计手册》（中国建筑工业出版社、第二版）3.《采暖空调制冷手册》（机械工业出版社）4.《建筑设计防火规范》（GBJ16－87）（二）、本方案室外设计参数为：冬季大气压力(Pa)：101990.0 夏季大气压力(Pa)：99940.0冬季平均室外风速(m/s)：2.8 夏季平均室外风速(m/s)：1.5冬季空调室外设计干球温度(℃)：-3.0夏季空调室外设计干球温度(℃)：34.2冬季通风室外设计干球温度(℃)：5.0夏季通风室外设计干球温度(℃)：32.0（三）、室内设计参数夏季：温度(26～28℃)、相对湿度(≤65%)、气流平均速度(≤0.3m/s)冬季：温度(18～22℃) 、相对湿度(≥55%)、气流平均速度(≤0.2m/s)（四）、工程概况本项目中心位于唐山市 ***县，总建筑面积：5713㎡,占地面积1413㎡，其中空调使用面积近4592㎡，总设备设计冷负荷为589kw。

根据建设方要求，以及建筑物实际情况，采用以下方案：1、主机：麦克维尔模块式水冷冷水机组WPS070.1B型2台。

2、水泵：选用3台冷冻水泵为两用一备，2台潜水水泵。

(五)、设计说明：本设计为空气调节、通风工程。

1.冷热源由机组供给，夏季为办公楼提供7-12℃冷水，冬季为办公楼提供40－45℃热水。

2.在风机盘管加风管系统中，风管管道采用铝箔酚醛保温板，管道本身具有保温功能，降低噪音，使用寿命长。

3.一层大厅人员流动量比较大，所以在门口处安装风幕机机阻挡室内外冷热量传递。

（六）、空调系统设计1、因该建筑为办公楼，根据房间用途选择室内机。

目录A 、商务标一、制造商情况介绍二、制造商资信证明文件1、麦克维尔亚洲最大、国际一流水平实验室及测试中心认可证书2、ISO9001质量管理体系认证、ISO14001环境管理体系认证3、全国工业产品生产许可证、组织机构代码证4、麦克维尔AAA 银行资信等级证明5、企业法人营业执照、税务登记证三、投标设备业绩B 、技术标一、投标机组技术参数二、招投标机组技术参数对照响应表三、质量保证书四、机组供货周期五、售后服务体系及保障能力1、售后服务的范围及工作职责2、售后服务的期限和相关内容3、售后服务的联系方式和响应等4、售后服务承诺书5、售后服务的相关费用6、售后服务的培训7、售后服务网点和技术保障能力介绍六、投标设备技术特点及优势七、投标产品制造经验、设计制造及安装验收标准八、产品出厂测试手段、检验项目及检测设备九、麦克维尔国际（中国）介绍十、投标产品样本A 、商务标一、制造商情况介绍深圳工厂简介20世纪90年代以后，麦克维尔开始进入中国。

以1994年深圳麦克维尔空调有限公司和1996年麦克维尔空调制冷(武汉有限公司的相继建成投产为标志，麦克维尔在中国的发展进入了一个全新的阶段。

深圳麦克维尔空调有限公司于1992年8月20日在深圳注册，1994年4月1日正式投产。

公司占地面积10万平方米。

生产的主要产品有：单元式空调机（数码变容量空调机组、水冷柜式空调机、风冷冷风/热泵型高静压管道式空调机、暗装吊顶分体式空调器、卡式嵌入型分体空调器、明装吊顶式分体空调器）、整体/模块式风冷冷水（热泵）机组、整体/分体水源热泵、中央空调末端（风机盘管机组、柜式空调机、组合式空气处理机、洁净室用空气处理机组）等。

深圳麦克维尔拥有精湛的技术、先进的生产加工及测试检测设备和成熟完善的管理经验，并选用优质的原材料及配件，生产的产品远销欧洲、亚洲、美洲和非洲，深受广大客户的欢迎。

〃在技术方面：麦克维尔深圳工厂产品技术主要是从麦克维尔意大利、英国、法国、马来西亚工厂引进，有一批经验丰富的外籍专家常驻深圳，进行相应的技术指导工作。

MAC030~070C/CR目录1产品介绍 (1)1.1特性 (1)1.2命名 (3)2技术参数 (4)2.1规格参数 (4)2.2机组运行范围 (7)2.3性能参数变化图 (8)2.4系统原理图 (10)2.5外形尺寸 (12)3机组安装 (14)3.1机组安装 (14)3.2水系统安装 (18)3.3电气连接及参数 (20)4水质管理 (24)4.1水质要求 (24)4.2 水处理方法 (24)5维修和保养 (27)5.1维修和保养 (27)5.2机组结构 (29)6用户须知 (30)7售后服务及保修 (31)执行标准：GB/T 18430.2-20081产品介绍1.1特性概述麦克维尔MAC 系列风冷冷水(热泵)机组设计满足用户对产品可靠性、安全性、灵活性上的最高要求。

机组搭配灵活，可以配接不同规格的风机盘管或空气处理机组，其数量取决于机组的制冷、制热量和风机盘管或空气处理机组总的处理能力。

机组以其高效、低噪声、结构小巧、操作简便、运行安全、安装维护方便等优点，广泛适用于工厂、车站、宾馆、酒店、别墅、写字楼等场所。

性能优异MAC 系列产品运用世界领先技术，选用世界知名品牌配件，并进行严格测试以确保其合理匹配。

压缩机能效比高、噪音低；高效的换热器保证了机器能力的充分发挥；性能优越的空调专用风机、电机、水泵等部件运行平稳，振动和噪声极低。

操作简便机组采用微电脑控制，所有温度设定、水流量设定均已在工厂完成。

机组自动检测水温并自动调节。

用户只需启动开关按钮，一切操作均由机组自动进行。

室内机的控制可以根据用户要求，选用遥控或线控，均可与本机兼容。

安装简单易行机组设计最大限度考虑用户的安装。

制冷系统已在工厂制作成封闭系统，采用先进的充注机充注制冷剂，确保精确的充注量。

用户无需进行任何铜管连接和制冷剂充注。

水系统预留进出水接口与末端设备连接，用户在确保水质的基础上可以直接注入水后运行。

机组左右两侧均可连接进出水管；前后两侧均可连接机组电源线和检修电器部件。

麦克维尔水源热泵机组维修保养协议1. 概述水源热泵机组是一种高效、节能的采暖和制冷系统。

为了确保其运行稳定、寿命长久，维修保养工作非常关键。

本文将详细探讨麦克维尔水源热泵机组的维修保养协议，以保证系统的性能和可靠性。

2. 注意事项为了确保维修保养工作的安全和有效性，以下是需要注意的事项： 1. 维修保养工作应由经过培训和授权的专业人员进行。

2. 在进行任何维修保养工作之前，必须切断电源并确保设备处于安全状态。

3. 在处理有电动部件的维修工作时，必须严格按照相关操作规程和安全标准进行操作。

3. 维护计划为了确保麦克维尔水源热泵机组的正常运行，建议按照以下维护计划进行： 1. 每年春季开始或夏季结束时，对机组进行一次全面的检查和清洁。

- 清洁蓄热器，包括进水口、出水口和内部管道。

- 检查和清洁换热器表面，确保换热效率。

- 检查和清洁空气过滤器，防止灰尘和杂质堵塞。

2. 每季度对机组进行一次常规巡检和保养。

- 检查电气连接，确保接线牢固。

- 检查制冷剂压力和液位，确保在正常范围内。

- 检查阀门和泄露，必要时进行修复或更换。

3. 定期更换机组的润滑油和冷却液。

- 根据使用说明书的建议，定期更换润滑油和冷却液。

- 注意选择适合机组的润滑油和冷却液，以确保其性能和耐腐蚀性。

4. 故障排除在机组运行过程中，可能会出现一些故障。

以下是一些常见故障及其排除方法： 1. 机组无法启动或无法制冷/采暖。

- 检查电源是否正常，确保电源连接正确。

-检查控制面板设置，确保参数设置正确。

- 检查传感器和开关，必要时进行更换。

2. 机组噪音过大或振动严重。

- 检查机组底座和螺栓是否牢固，必要时进行重新调整。

- 检查风扇和电机是否损坏，必要时进行更换。

- 检查机组管道连接，确保没有松动和泄漏。

3. 机组制冷/采暖效果不佳。

- 检查制冷剂压力和液位，确保在正常范围内。

- 检查换热器和蓄热器是否清洁，必要时进行清洁工作。

概 述 (3)卧式暗装风机盘管MCW 系列 (4)卧式明装风机盘管MCMW 系列 (20)立式暗装风机盘管MFCW 系列 (25)立式明装风机盘管MFMW 系列 (29)天花嵌入式风机盘管MCKW 系列 (33)超薄吊顶柜式空气处理机组MHW 系列 (37)麦克维尔末端系统解决方案 (41)目录概述产品概述多年来，麦克维尔一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

麦克维尔风机盘管是根据空调市场需要而研制开发、性价比高的产品，产品融合麦克维尔国外先进的生产技术和制造工艺，使得产品结构更紧凑、安装维护更简便、性能更高效、运行噪声更低。

目前该产品可分为卧式暗装风机盘管、立式暗装风机盘管、立式明装风机盘管、卧式明装风机盘管、天花嵌入式风机盘管以及超薄吊顶式空气处理机六大系列三百多个型号可供客户选择。

麦克维尔风机盘管凭借其领先的空气处理技术、卓越的品质，成为众多集中式空调系统首选的末端产品之一。

麦克维尔风机盘管产品在出厂前，均经过严格测试，绝大多数风机盘管产品均已取得中国权威的“CRAA产品认证证书”。

ISO9001:2000质量管理体系认证ISO14001环境管理体系认证测试中心通过中国合格评定国家认可委员会认可产品已取得全国工业产品生产许可证中国制冷空调工业协会推荐产品9601019EMS 80362检测CNAS L0778产品阵容产品配置4卧式暗装风机盘管MCW机组维护保养简便机组采用单相电容式电机，配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。

电机轴经特殊防锈处理，经久耐用。

电机引出线全部套以金属软管保护，以免损伤。

轻巧外形机组整体轻巧美观，结构紧凑坚固。

超薄机身设计可使机组安装在相当狭小的天花吊顶内。

低噪声机组采用宽叶轮低转速的前倾式离心风机，经过严格动平衡调整，性能稳定。

加上采用高效吸音保温材料，在保证风量与出风静压的基础上最大限度的降低机组运行噪声。
