水源热泵系统设计

水源热泵方案设计思路一、项目前期调研在设计水源热泵方案之前，需要对项目进行充分的前期调研。

这包括了解项目所在地的气候条件、地质水文情况、建筑物的用途和功能、用户的需求和期望等。

1、气候条件了解当地的气温、湿度、降雨量、太阳辐射等气候参数，这些参数将直接影响水源热泵系统的负荷计算和设备选型。

2、地质水文情况对项目所在地的地质结构、地下水水位、水质、水温等进行勘察和分析。

地下水的水量和水温是决定水源热泵系统能否稳定运行的关键因素。

如果采用地表水作为热源或热汇，还需要了解河流、湖泊的流量、水质等情况。

3、建筑物用途和功能不同类型的建筑物（如住宅、商业、工业等）对空调系统的需求和使用时间不同。

例如，商业建筑在白天的空调负荷较大，而住宅建筑在晚上的负荷较大。

了解建筑物的用途和功能有助于合理确定系统的运行模式和设备容量。

4、用户需求和期望与用户进行充分沟通，了解他们对室内温度、湿度、舒适度的要求，以及对系统运行成本、维护管理等方面的期望。

二、负荷计算负荷计算是水源热泵方案设计的基础。

准确的负荷计算可以为设备选型和系统优化提供依据，确保系统能够满足建筑物的冷热需求。

1、建筑围护结构传热计算根据建筑物的结构、材料、朝向、窗户面积等参数，计算通过墙体、屋顶、窗户等围护结构的传热量。

2、室内人员、设备、照明散热计算考虑建筑物内人员的数量、活动情况，以及设备、照明的功率和使用时间，计算室内的散热负荷。

3、新风负荷计算根据建筑物的使用功能和人员密度，确定新风量，并计算新风处理所需的冷热量。

4、同时使用系数和负荷系数的确定考虑建筑物内不同区域、不同设备的使用时间和负荷变化情况，确定同时使用系数和负荷系数，以对计算得到的负荷进行修正。

三、水源系统设计水源系统是水源热泵系统的重要组成部分，其设计的合理性直接影响系统的性能和运行效率。

1、水源类型选择根据项目所在地的地质水文条件和用户需求，选择合适的水源类型。

常见的水源类型有地下水、地表水（河流、湖泊）和城市再生水等。

水源热泵空调设计手册
水源热泵空调系统是一种利用水源热能进行制冷和供暖的绿色能源系统。

它可以在不同季节和气候条件下，为建筑物提供舒适的室内环境。

本手册将介绍水源热泵空调系统的设计原理、组成部分、安装调试、运行维护等内容，旨在为相关工程师和技术人员提供一份全面的设计手册。

第一章设计原理
水源热泵空调系统利用水源热能进行热交换，通过热泵循环过程实现制冷和供暖。

系统包括蒸发器、冷凝器、压缩机和膨胀阀等主要组成部分。

设计原理涉及热能传递、制冷剂循环、热泵循环等方面的基本理论。

第二章组成部分
水源热泵空调系统由水源换热器、蒸发器、压缩机、冷凝器、膨胀阀、水泵、管路系统等组成。

本章将详细介绍各组成部分的功能、特点和选型原则，并结合案例对常用配置进行分析和比较。

第三章设计与安装
水源热泵空调系统的设计需要考虑建筑物的使用需求、水源条件、系统容量、管道布局等因素。

本章将介绍系统设计的步骤、设计参数的确定、水源热泵的选择等内容，并对系统的安装调试要点进行详细说明。

第四章运行与维护
水源热泵空调系统的运行稳定性和能效性与系统的维护有密切关系。

本章内容将围绕系统的运行管理、定期检查与维护、故障排除等方面展开，提供系统维护的相关知识和经验。

结语
水源热泵空调系统以其高效节能、环保健康的特点，在建筑环境中得到了广泛应用。

希望本手册能够帮助读者更好地理解水源热泵空调系统的设计与应用，为相关工程实践提供指导。

同时也期待读者在实际工程中不断总结和创新，推动水源热泵空调技术的发展与应用。

水源热泵系统施工设计方案I. 引言水源热泵系统是一种使用地下水或湖水等水源作为热源或冷源的供暖和制冷系统。

本施工设计方案旨在提供水源热泵系统施工的详细步骤和要求，以确保系统建设的质量和可靠性。

II. 工程概述本工程计划在XXX（具体位置）建设一座水源热泵系统，供应该区域的供暖和制冷需求。

该系统将由以下关键组件构成：水源井，水泵，换热器，温度控制装置和传输管道。

III. 施工步骤1. 水源井建设- 进行地质勘测，确定水源井开凿的最佳位置。

- 使用适当的机械设备，按照设计要求开凿水源井。

- 安装井筒、过滤器和抽水设备，确保地下水能够流入后续处理系统。

2. 换热器安装- 根据设计方案，在建筑物内部选择适当的位置安装换热器。

- 确保换热器与水源井之间的传输管道长度最小化，有效减少能量损失。

- 安装并连接换热器的进、回水管道，确保流体循环顺畅。

3. 水泵系统建设- 根据需求，选择合适的水泵类型和规格，确保水源从水井流入换热器的稳定供应。

- 安装水泵和管道，保证水源能够流入系统，并稳定运行。

4. 温度控制装置安装- 针对建筑物的需求，选择适当的温度控制装置，如温控阀或温度传感器。

- 安装温度控制装置，并设置合适的温度范围，以确保系统能够自动调节水源温度。

5. 传输管道建设- 根据系统布局设计，铺设合适的传输管道，并确保良好的隔热性能。

- 安装管道支架和接头，保证管道的牢固连接和稳定性。

IV. 安全与质量控制1. 施工安全- 所有施工人员必须严格遵守相关的安全规范和操作规程，佩戴个人防护装备。

- 施工现场必须设置明显的安全警示标志，并定期进行安全检查和巡视。

2. 质量控制- 施工过程中必须严格按照设计图纸和规范要求进行操作。

- 所有材料必须符合相关标准，质量要求严格控制，确保施工质量。

- 进行必要的检测和测试，如压力测试、温度测试等，确保系统的运行性能和安全性。

V. 环境保护1. 垃圾处理- 施工过程中产生的垃圾必须妥善处理，分类回收可回收物品，严禁乱倒乱扔。

浅谈水源热泵空调系统的设计与应用[摘要]水源热泵空调是一种生态空调系统，本文对水源热泵技术的工作原理以及水源热泵系统设计，水源热泵系统在应用中存在的问题进行了探讨。

[关键词]水源热泵空调系统回灌阻塞中图分类号：tm925.12文献标识码：a文章编号：1009-914x（2013）17-0320-01随着我国社会经济的快速发展和人民生活水平的提高，公共建筑和住宅的供热和制冷已成为普遍的要求。

我国的能源结构主要依靠矿物燃料，特别是煤炭，而大量燃烧矿物燃料所产生的环境影响，已日益成为政府关注的焦点，环保要求愈来愈高，加上有形能源（如石油、天然气）的价格日益升高，电价逐步提高等多种元素。

除了大型集中供热的方式以外，急需加快发展其它的替代供热方式，而水源热泵技术则是有效节省能源，减少大气污染和co2排放的供热和制冷新技术。

如何发展管理，使用水源热泵是一个崭新的课题。

一、水源热泵技术的工作原理水源热泵技术是利用地球表面浅层水，并利用热泵原理，通过少量的电能输入，实现低位热能向高位热能转移的一种技术。

水源热泵技术在空调系统中的应用，主要是利用水源热泵机组代替传统的制冷机组和锅炉，以水为储存和提取能量的基本介质，借助压缩机系统，消耗少量电能，在夏季将建筑物中的热量转移到水源中，冬季则从水源中提取热量，以达到调节室内温度的目的。

二、水源热泵系统设计（一）水源热泵空调水循环系统设计一般的空调水系统，可采用单次泵系统或复式泵系统（一次泵系统与二次泵系统）。

系统流量控制可采用定流量控制或变流量控制。

复式泵系统中的一次泵、二次泵皆可以采用定流量或变流量控制。

为了节约运行费用，二次泵运行应该采用变流量控制技术。

深井泵也应采用变流量控制，且最好采用变频控制的方式。

（二）水源热泵用深井水系统设计地下水是宝贵的资源，地下蓄水层的构造、水质等是影响水源热泵深井水侧系统配置的第一个因素。

地下水温是影响水源热泵效率的主要因素。

地下水温度既是地下水水源热泵的冷凝温度又是蒸发温度。

浅谈湖水源热泵系统方案清晨的阳光洒在湖面上，波光粼粼，微风拂过，带来一丝丝湿润的空气。

我站在湖边，思考着如何将这湖水的温度转化为我们需要的能量。

于是，湖水源热泵系统方案在我脑海中逐渐浮现。

我们要了解湖水源热泵系统的工作原理。

简单来说，就是通过提取湖水中的低温热量，经过热泵的压缩机进行压缩，将低温热量转化为高温热量，再通过末端设备将热量传递给建筑物，达到供暖和供热水的作用。

与此同时，湖水吸收了热量，温度降低，再排放回湖中，形成一个良性循环。

我们来看看湖水源热泵系统的优势。

湖水温度相对稳定，不受季节和气候的影响，可以为热泵系统提供稳定的热源。

湖水源热泵系统运行过程中，无燃烧、无排放，对环境友好。

再次，湖水源热泵系统投资回报期短，运行成本低，经济效益显著。

那么，如何设计一个优秀的湖水源热泵系统方案呢？一、项目背景及需求分析1.项目背景本项目位于某湖泊附近，占地面积1000亩，建筑物总面积50万平方米。

湖泊水质清澈，水量充足，具有较高的利用价值。

项目旨在利用湖水源热泵系统为建筑物提供供暖和供热水，实现绿色、环保、高效的目标。

2.需求分析（1）供暖：冬季供暖面积为50万平方米，供暖时间为4个月。

（2）供热水：全年供热水量为1000吨/天。

二、系统设计1.热源选取根据项目背景和需求分析，本项目选用湖水作为热源。

湖水源热泵系统采用闭式环路，以防止湖水污染和生物入侵。

2.热泵机组选型根据供暖和供热水需求，本项目选用高效、稳定的湖水源热泵机组。

机组采用多台并联方式，以满足不同负荷需求。

3.管网设计4.末端设备本项目末端设备包括散热器、风机盘管和热水系统。

散热器选用高效、美观的钢制散热器；风机盘管选用低噪音、高效的风机盘管；热水系统选用高效、节能的太阳能热水器。

三、投资估算及经济效益分析1.投资估算本项目总投资约为1.2亿元，其中设备购置费用占60%，土建费用占20%，安装费用占10%，其他费用占10%。

2.经济效益分析四、结论一、湖水水质保护事项：长时间抽取湖水可能会影响水质，甚至导致湖水生态失衡。

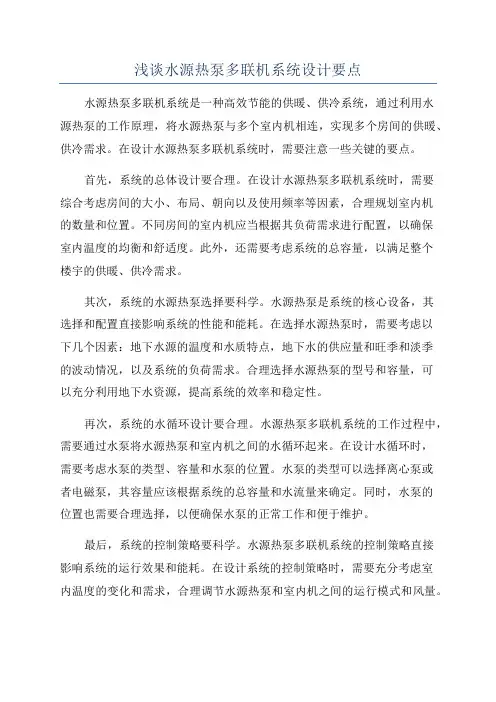

浅谈水源热泵多联机系统设计要点水源热泵多联机系统是一种高效节能的供暖、供冷系统，通过利用水源热泵的工作原理，将水源热泵与多个室内机相连，实现多个房间的供暖、供冷需求。

在设计水源热泵多联机系统时，需要注意一些关键的要点。

首先，系统的总体设计要合理。

在设计水源热泵多联机系统时，需要综合考虑房间的大小、布局、朝向以及使用频率等因素，合理规划室内机的数量和位置。

不同房间的室内机应当根据其负荷需求进行配置，以确保室内温度的均衡和舒适度。

此外，还需要考虑系统的总容量，以满足整个楼宇的供暖、供冷需求。

其次，系统的水源热泵选择要科学。

水源热泵是系统的核心设备，其选择和配置直接影响系统的性能和能耗。

在选择水源热泵时，需要考虑以下几个因素：地下水源的温度和水质特点，地下水的供应量和旺季和淡季的波动情况，以及系统的负荷需求。

合理选择水源热泵的型号和容量，可以充分利用地下水资源，提高系统的效率和稳定性。

再次，系统的水循环设计要合理。

水源热泵多联机系统的工作过程中，需要通过水泵将水源热泵和室内机之间的水循环起来。

在设计水循环时，需要考虑水泵的类型、容量和水泵的位置。

水泵的类型可以选择离心泵或者电磁泵，其容量应该根据系统的总容量和水流量来确定。

同时，水泵的位置也需要合理选择，以便确保水泵的正常工作和便于维护。

最后，系统的控制策略要科学。

水源热泵多联机系统的控制策略直接影响系统的运行效果和能耗。

在设计系统的控制策略时，需要充分考虑室内温度的变化和需求，合理调节水源热泵和室内机之间的运行模式和风量。

同时，还需考虑节能控制方式，比如利用可变频调速技术来减少系统的能耗。

综上所述，设计水源热泵多联机系统需要注意以上几个要点。

科学合理的总体设计、水源热泵选择、水循环设计和控制策略，可以提高系统的效率和性能，实现供暖、供冷的舒适度和节能环保的目标。

同时，还需要根据实际情况，灵活应用各种技术手段和控制策略，不断优化系统的设计和运行方式，以确保系统的稳定性和可靠性。

水源热泵设计方案介绍水源热泵（Water Source Heat Pump，WSHP）是一种利用地下水或湖泊水体作为热源或热泵系统排热的热泵系统。

本文将介绍水源热泵的基本原理和设计方案，以实现高效、节能的供暖和制冷。

基本原理水源热泵利用热力循环的原理，通过不同温度工质之间的传热来实现能量转换。

其基本原理如下：1.蒸发换热器：地下水或湖泊水体通过蒸发换热器吸收热量，使水体温度降低。

2.压缩机：通过压缩机提高蒸发压力，使蒸发温度升高，进一步增加系统的热效率。

3.冷凝换热器：经过压缩后的蒸汽或气体通过冷凝器释放热量，使水体温度升高。

4.膨胀阀：膨胀阀控制系统的压力，使压力降低，从而降低蒸发温度，循环继续。

设计方案水源热泵设计方案需要考虑以下几个关键因素：1. 热负荷计算在确定水源热泵的型号和容量之前，需要进行热负荷计算。

热负荷计算包括室内外温度差、建筑外墙材料、建筑面积、建筑朝向等因素。

通过计算得到的热负荷可以帮助选用适当容量的水源热泵。

2. 地下水或湖泊水体的选择水源热泵需要从地下水或湖泊水体中吸收热量或排热。

选择合适的水源需要考虑水体的温度、流量和水质等因素。

水源温度越高，系统的热效率越高，但也需要注意水体的可持续性和环境保护。

3. 设备布局和管道设计水源热泵系统的设备布局和管道设计对系统性能和效率有重要影响。

设备应该放置在通风良好、易于维护的位置，同时要注意避免设备之间的相互干扰和噪音传递。

管道设计应合理布置，减少压力损失和能量损失。

4. 控制系统设计水源热泵的控制系统设计应考虑系统的自动化程度和能耗控制。

通过合理设置温度控制器、压力传感器和流量计等设备，可以实现系统的智能控制和优化调节，提高能源利用效率。

5. 维护与保养水源热泵系统需要定期检查和保养，以确保其良好的运行状态。

定期清洁和更换过滤器、检查管道是否漏水、清除水垢等工作可以保证系统的正常运行，并延长设备的使用寿命。

结论水源热泵是一种高效、节能的供暖和制冷系统。

地下室水源热泵系统设计与施工方案一、引言地下室作为建筑物的一部分，通常存在着温度较低、湿度较高等问题。

为了提高地下室的舒适性和能源利用效率，我们提出了一种地下室水源热泵系统设计与施工方案。

本文将详细介绍该方案的设计原理、施工步骤和预期效果，以期为地下室热环境改善工作提供参考。

二、设计原理地下室水源热泵系统是利用地下水的稳定温度作为热源或冷源，通过水源热泵机组进行热能的转换和调节，进而实现地下室的供暖、制冷和热水供应。

该系统的设计原理如下：1. 热泵循环原理该系统采用热泵的循环工作原理。

通过压缩机将地下水的热能进行抽取和增压，使其温度提高，然后通过冷凝器释放热量，将制冷剂的温度降低。

之后，通过膨胀阀降低压力，使制冷剂蒸发吸收热量，从而产生冷气或热水。

2. 地下水利用原理地下水温度较地表温度更为稳定，利用地下水作为热源或冷源可以获得更高的能源利用效率。

通过地下水井和地下水管道，将地下水引入到热泵机组进行能量转换，从而满足地下室的供暖和制冷需求。

三、施工方案根据以上设计原理，我们提出了以下地下室水源热泵系统的施工方案：1. 设计前期工作首先，需要对地下室的结构和温湿度状况进行详细调查和分析。

根据调查结果，确定热泵机组的安装位置、地下水井的位置和规模，以及地下水管道的布置方案。

2. 地下水井的施工建设地下水井是该系统的关键步骤之一。

需要选择合适的井位，并进行地下水井的钻探和开凿工作。

确保井筒的稳定和出水量的充足，以满足系统的热量需求。

3. 管道铺设和连接将地下水井与热泵机组之间的地下水管道进行铺设和连接。

应注意管道的材质选择和防水措施，以确保地下水的稳定供应和管道的安全运行。

4. 热泵机组的安装选择合适的热泵机组，根据地下室的供暖和制冷需求进行安装。

在安装过程中，注意与地下水井和地下水管道的连接，确保热泵机组的正常运行。

5. 系统调试和监测完成系统的安装后，进行系统的调试和监测工作。

通过检查各个部件的运行状态、温度、压力等参数，确定系统能够正常工作，并进行必要的调整和优化。

水源热泵方案一、水源热泵空调系统介绍水源热泵空调系统是利用地下水，通过水泵把地下水提取出来，从而实现地下水和空调主机的能量提取目的。

夏季通过机组将房间内的热量转移到地下，对房间进展降温。

冬季通过热泵将地下水中的热量转移到房间，对房间进展供暖，实现了能量的季节转换。

机组运行过程：冬天热泵中制冷剂正向流淌，压缩机排出的高温高压 R22 气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器，从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。

如此循环往复将地下低温热能“搬运”到室内，从而不断的向用户供给45℃-50℃的热水。

夏天热泵中制冷剂逆向流淌，与用户换热的冷凝器变为蒸发器从集水器中的低温水〔7-12℃〕提取热能，与地下水的蒸发器变为冷凝器向地下水排放热量，如此循环往复连续地向用户提供7-12℃的冷水。

二、水源空调系统的特点〈1〉水源热泵与常规空调技术相比有着无可比较的优势。

〈2〉利用可再生能源：属可再生能源利用技术水源热泵从常温地下水中吸热或向其排热，利用的是可再生的清洁能源，可持续使用。

〈3〉高效节能，运行费用低：属经济有效的节能技术水源热泵的冷热源温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得水源热泵比传统空调系统运行效率要高40%，因此要节能和节约运行费用40%左右。

另外，地下水温度较恒定的特性，使得热泵机组运行更牢靠、稳定，也保证了系统的高效性和经济性。

在制热制冷时，输入 1KW 的电量可以得到 5KW 以上的制冷制热量。

运行费用比常规中心空调系统低 40%左右。

〈4〉节水省地：1〕以水为冷热源，向其放出热量或吸取热量，不消耗水资源，不会对其造成污染。

2〕省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节约建筑空间，也有利于建筑的美观〔5〕环境效益显著该装置的运行没有任何污染，在供热时，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，不会产生城市热岛效应，对环境格外友好，是抱负的绿色环保产品。

污水源热泵系统设计方案一、工程概况北京某办公楼：建筑面积20000m2二、编制依据1、热泵系统技术参数及相关配置；2、《采暖通风与空气调节设计规范》GB50019——2003；3、《全国民用建筑工程设计技术措施·暖通空调·动力分册》4、《给水排水设计手册》第二册三、冷热负荷计算1、热负荷计算公式：供热量（W）=供暖面积（m2）×供暖热指标（W/m2）=20000×50=1000kW2、冷负荷计算公式：供冷量（W）=供冷面积（m2）×供冷指标（W/m2）=20000×80=1600kW四、冷热源系统方案1、能量提升系统依据上述计算热负荷为1000kW，冷负荷为1600kW。

根据负荷计算负荷，考虑建筑的夏季制冷同时使用系数，主机设备配置见下表：2、能量采集系统能量采集采用城市污水处理厂提供污水源为冷热源，冬季采集来自污水的大量低品位热能，给室内取暖；夏季热泵机组运行，将室内的余热排放到污水中。

它有以下的特点环保效益显著：污水源热泵是利用污水作为冷热源进行能量转换的供暖空调系统，相对传统采暖制冷方式，供热同时省去燃煤、燃气、燃油等锅炉设备，没有燃烧过程，避免了排烟污染；供冷时省去冷却腿，避免了冷凝废热引起的城市热岛效应及霉菌污染，不产生任何废渣、废水、废气和污染高效节能：冬季污水的温度要比环境气温高的多，热泵的蒸发温度提高，能效比也提高。

夏季污水温度比环境气温要低，冷却效果要远好于冷却塔，机组效率体高。

行稳定可靠：污水的温度一年四季相对稳定3、能量释放系统末端采用风机盘管+新风系统4、系统水处理及系统定压补水⑴、水处理：采用全自动软水器。

⑵、定压补水：采用全自动补水定压装置。

设软水箱、补水泵、定压罐等设备组成气压罐闭式定压补水系统，设压力传感器测得系统压力并与设定值比较低点启动补水泵、高点停泵，同时将压力信号送至定压罐上的电动阀及安全阀使其在不同的设定压力下开启，保证系统安全稳定运行。

水源热泵空调系统毕业设计内容简介本设计工程为济南某处一栋别墅，地理条件优越。

别墅上下三层，分别为1层、2层、3层，设有上空式客厅，卧室，厨房，卫生间，洗手间，汽车库等。

建筑总面积约300m2，层高为3m，总高约10m。

文件组成及目录正文（共35页）前言 1 第一章工程概述及方...<p >内容简介</p><p >本设计工程为济南某处一栋别墅，地理条件优越。

别墅上下三层，分别为1层、2层、3层，设有上空式客厅，卧室，厨房，卫生间，洗手间，汽车库等。

建筑总面积约300m2，层高为3m，总高约10m。

<span class='Fkq361'></span> </p><br /><p >文件组成及目录<span class='Fkq361'></span> </p><p ><p>正文（共35页）<br />前&nbsp; 言&nbsp;&nbsp;&nbsp; &nbsp;1<br />第一章&nbsp;工程概述及方案设计&nbsp;3<br />1.1&nbsp;工程概述&nbsp;3<br />1.2&nbsp;方案设计选择&nbsp;3<br />1.2.1设计原则&nbsp;3<br />1.2.2参数设计依据&nbsp;3<br />1.2.3建筑热工参数设计依据&nbsp;4<br />1.2.4冷热源方案&nbsp;5<br />1.2.5空调末端方案&nbsp;7<br />1.2.6自动控制系统&nbsp;8<br />1.2.7环保节能措施&nbsp;8<br />第二章&nbsp;空调冷热负荷计算&nbsp;9<br />2.1&nbsp;夏季冷负荷计算&nbsp;9<br />2.1.1温差传热形成的冷负荷&nbsp;9<br />2.1.2太阳辐射形成的冷负荷&nbsp;9<br />2.1.3室内发热量形成的冷负荷&nbsp;10<br />2.1.4人体潜热冷热负荷&nbsp;10<br />2.1.5人体散湿负荷&nbsp;10<br />2.2&nbsp;冬季热负荷的计算&nbsp;10<br />2.2.1围护结构传热耗热量Q1的计算。

水源热泵空调设计手册水源热泵空调系统是一种通过水源进行热交换的空调系统，它利用地下水、湖泊水或近地表水来进行热交换，从而实现空调和供暖的效果。

本手册将介绍水源热泵空调系统的原理、设计要点、安装调试和维护等内容，以提供相关工程师和技术人员参考和学习。

一、水源热泵空调系统原理水源热泵空调系统利用水源进行热交换，通过热泵工作原理，将地下水或湖泊水中的低温热量吸收并转化为高温热量，然后传递给建筑内部的热交换器，实现供暖或空调的效果。

其工作原理主要包括蒸发、压缩、冷凝和膨胀等过程，通过这些过程实现热量的传递和转换。

二、水源热泵空调系统设计要点1.水源选址：选择合适的水源是水源热泵系统设计的首要考虑因素，一般选择地下水、湖泊水或近地表水，需进行水质分析和水量评估。

2.热泵选型：根据建筑的需求和水源的特点，选择适合的热泵型号和规格。

3.循环水系统设计：设计循环水系统的管道布局、泵站设置和加热器等设备，保证水源与热泵之间的热交换效果。

4.控制系统设计：设计可靠的控制系统，实现对水源热泵系统的监控、调节和保护，确保系统的稳定运行。

三、水源热泵空调系统安装调试1.系统安装：根据设计图纸和规范要求，进行水源热泵系统的安装施工，包括设备安装、管道连接、电气接线等。

2.系统启动调试：进行系统的初次启动和调试，包括各设备的功能调试、参数设置和系统联调。

3.性能检测：对系统进行性能测试，检测热泵的制热制冷效果、能耗情况和系统运行稳定性等。

四、水源热泵空调系统维护管理1.定期检查：定期对水源热泵系统进行检查，包括设备运行状态、水质情况和循环水系统的清洗保养。

2.故障处理：及时处理系统故障，保证系统的稳定运行并避免损坏设备。

3.能耗监测：对系统的能耗进行监测，并根据监测情况进行节能优化措施。

总结：水源热泵空调系统是一种环保、高效的供暖和空调方式，但在设计、安装和运行过程中需要综合考虑水源的选择、热泵的选型和系统的运行管理等因素，才能确保系统的安全、稳定和节能运行。

水源热泵系统设计水源热泵系统是利用地下水、湖水、江河等水体作为热源的一种热泵系统。

本文将介绍水源热泵系统设计的相关内容。

一、水源热泵系统的原理水源热泵系统利用水体的稳定温度来提供供暖和制冷的要求。

系统的主要组成部分包括热泵机组、水源热井（或水源热泵换热器）、水泵和循环水管道等。

其工作原理如下：①供暖模式热泵机组从水源热井中取得温度较高的水，通过换热器与系统内的供暖设备（如暖气片）进行换热，将热能传输给室内空气，实现供暖效果。

②制冷模式热泵机组从水源热井中取得温度较低的水，通过换热器与系统内的制冷设备（如冷凝器）进行换热，将热能传输给外部环境，实现制冷效果。

二、水源热泵系统设计的注意事项1.选址和井设计在进行水源热泵系统设计时，需要对选址和井的设计进行充分考虑。

选址应选择水体资源丰富、水质优良的地点，避免容易受到污染的地区。

井的设计应满足热泵机组的热量需求，并考虑水源的补给量和水质的要求。

2.管道设计管道设计要合理布置，避免过长的管道和不必要的转弯，以减少能量损失。

同时，在管道设计时要考虑对水源的影响，避免对水源环境产生不良的影响。

3.机组选择在选择热泵机组时，要根据实际需求确定所需的制热和制冷功率，并考虑机组的效果和可靠性等因素，选择适合的机组。

4.能源利用水源热泵系统设计应充分利用水源的热能，避免能源的浪费。

可以采用回灌技术，将冷水回灌至井中，以维持水源的稳定温度。

5.系统运行控制为了确保水源热泵系统的有效运行，需要进行系统运行控制的设计。

可以通过安装传感器、控制器和阀门等设备，实现系统的自动控制和调节，以达到节能和舒适性的要求。

三、水源热泵系统设计案例以某办公楼为例，该办公楼位于市区，地下水资源丰富。

根据设计要求，该办公楼的供暖和制冷需求分别为500kW和200kW。

设计方案如下：1.选址和井设计在办公楼附近选址，充分考虑水体资源和水质情况，选择一处适合建设井的地点。

设计井的深度为100米，直径为1.5米，确保满足热泵机组的热量需求。
