创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。
其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。
在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。
2.滤波和整流：液晶电视需要稳定的直流电来供电。
因此，电源板将输入交流电整流为直流电。
桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。
3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。
较大容量的电解电容器通常用于电源板。
4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。
控制电路还可以通过开关电源控制电视机的开关机。
二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。
以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。
如果出现这种情况，可以尝试更换电源板进行修复。
2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。
首先，检查电源插座是否正常工作，然后尝试更换开关电源。
3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。
检查电容是否损坏，如果存在问题，需要更换新的电容器。
4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。
如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。
需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。
此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。
总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。
第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。
5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。
其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。
开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。
如图5-1所示为液晶显示器开关电源电路板。
220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。
图5-2 液晶显示器电源电路方框图。
220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。
如图5-3所示。
图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。
液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。
5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。
其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。
开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。
如图5-1所示为液晶显示器开关电源电路板。
220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。
图5-2 液晶显示器电源电路方框图。
220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。
如图5-3所示。
图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

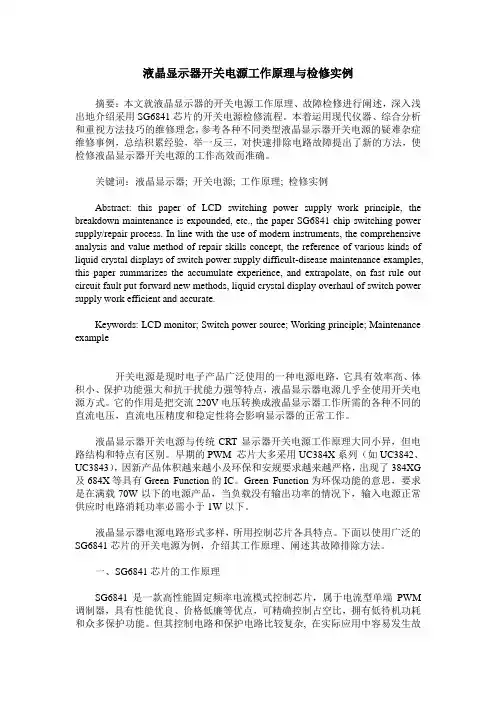

液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用SG6841芯片的开关电源检修流程。
本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。
关键词：液晶显示器; 开关电源; 工作原理; 检修实例Abstract: this paper of LCD switching power supply work principle, the breakdown maintenance is expounded, etc., the paper SG6841 chip switching power supply/repair process. In line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.Keywords: LCD monitor; Switch power source; Working principle; Maintenance example开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。
液晶显示器原理及维修经验液晶电视机整图及工作原理，如下图所示：首先是市电经过整流滤波后得到一个＋300V的高压直流电压；其中一路加在了开关管的集电极，另一路经过VD811和VZ805后供电给芯片M803的启动HV脚，M803和V809器件及其周围线路会让辅助电源产生一个+5V的主板控制系统供电和一个+12V的芯片VCc 电压，VCC电压提供给PFC驱动芯片N801的第8脚和主电源驱动芯片N802的第12脚；N801启动后，DR1脚输出一个脉冲方波，促使VZ801工作，则300V电压经过BOOST电路升压后得到一个大约380V左右的直流高压，另一路N802工作输出产生＋24V、 + 12V、+16V三组电压，为主板和逆变器板供电。
该开关电源还设有欠压检测、过压检测保护电路，保护电路启动时，V810, V811导通，将光耦合器N805的1脚电压拉低，开关机控制电路N805, V807截止，切断N801, N802的VCc和PWM-VCC供电，PFC电路和主电源停止工作。
如果开机发现待机指示灯不亮，那么我们首先要测量保险管是否熔断，如果熔断，说明电源板存在严重的短路现象，导致大电流熔断保险管，那么我们可以用万用表先测量市电输入电路和整流滤波电路是否发生短路漏电故障，然后再测量PFC电路、主电源和副电源开关管是否击穿。
如果测量保险管未断，故障一般就在辅助电源电路，首先测量PFC电路待机时输出的＋300V是否正常，无+ 300V电压，查市电输入电路和整流滤波电开路故障；有＋300V电压输出，测量副电源N803的8脚有无启动电压，无启动电压，查8脚外部的启动电路VD811, VZ805和R826是否开路；查N803的6脚有无vcc电压，无vcc供电，查6脚外部的V808, VZ808组成的稳压电路和VD810, C815组成的VCC电压形成电路，该电路的偏置电路R904, R910, R905易发生阻值变大故障，引发副电源停止工作。

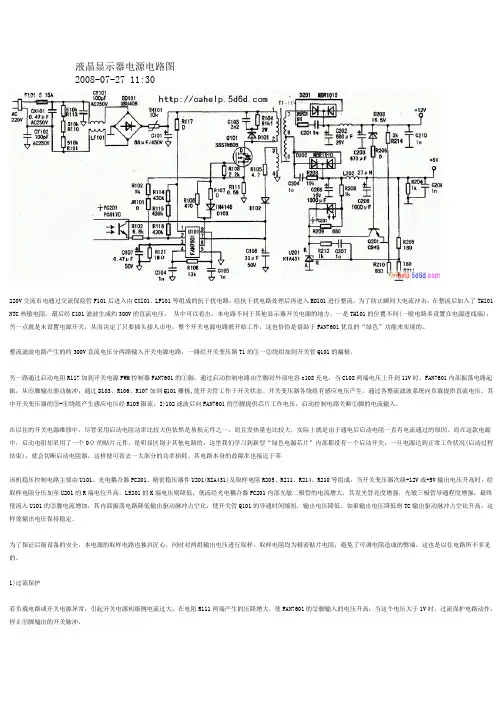

液晶显示器电源电路图2008-07-27 11:30220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。
为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。
从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。
整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。
开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。
其中开关变压器的③-④绕组产生感应电压经R105限流、I)102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。
在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。
而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。
其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
