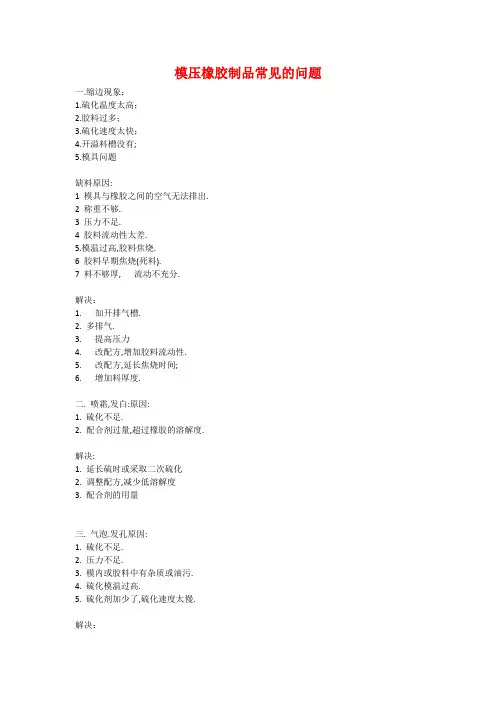

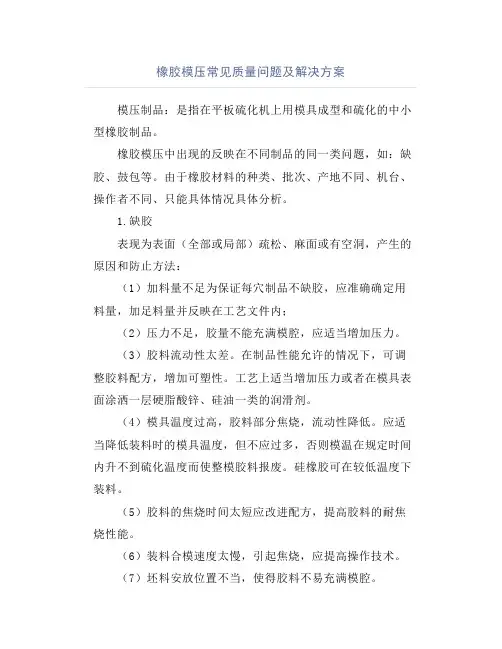

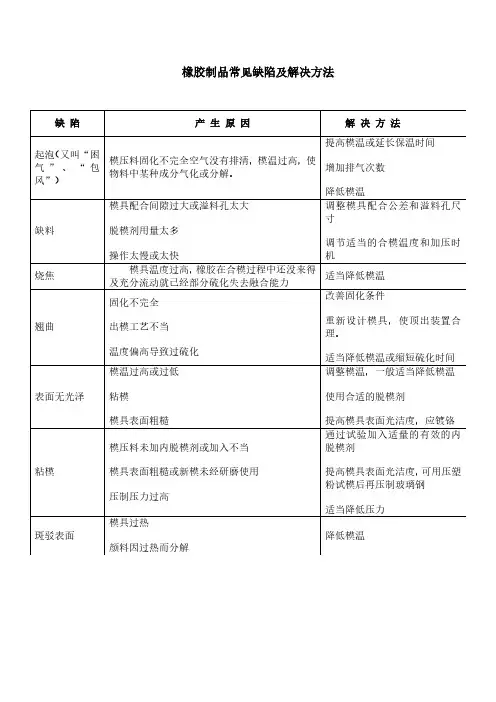

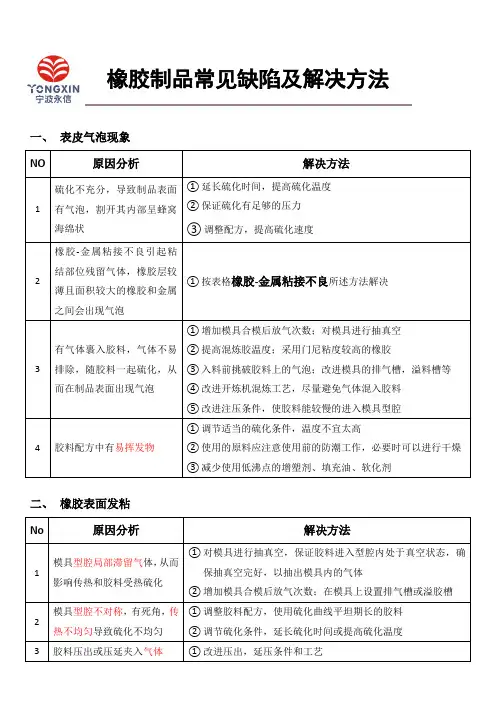

橡胶模压制品常见缺陷及解决方法 :::::::::::::::喷霜混炼胶或硫化胶内部的液体或固体配合剂因迁移而在橡胶制品表面析出形成云雾状或白色粉末物质的现象。
这是由于硫、石蜡、某些防老剂、软化剂的使用量超出了它们在橡胶中的溶解度而引起的。
为防止喷霜，上述各种配合剂用量要适当，对常见的硫黄喷霜可采用不溶性硫黄加以防止。
在橡胶中适当加入松焦油，液体古马隆等可增加胶料对上述配合剂的溶解度，以减少喷霜现象。
喷霜-定义和由来喷霜又名喷出(blooming),是橡胶加工过程中常见的质量问题,它是指未硫化胶或硫化胶中所含的配合剂迁移到表面并析出的现象。
有时,这种喷出物呈霜状结晶物,故习惯上称“喷霜”。
较多见的喷霜物为硫,因为硫黄是通用橡胶中应用最广泛的硫化剂,且在橡胶中的溶解度低因而容易产生喷霜。
其实从喷出物外观来看,也未必都呈霜状,也有呈油状(软化剂、增塑剂)或粉粒状(多为填充剂、防老剂、促进剂等)的物质喷出,甚至炭黑喷出也有所见。
喷霜-防霜剂硅胶也会有喷霜现象，采用双二四硫化剂（通常用在挤出成型工艺）高温分解后会产生低分子量的酸性物质，其与硅橡胶不相容，在存放过程中会转移到硅胶表面结晶从而出现喷霜。
防霜剂主要成分为碱性物质，通过酸碱中和反应来达到防霜的目的。
高硬度的硅胶往往加入比较多的内脱模剂，遇水也会喷白，水的酸性对此有遏制作用硅橡胶模具制作方法及注意事项模具是快速模具里的一种最为简单的方法，一般是用硅胶将RP原型进行复模，但寿命很短，只有10-30件左右!他具有很好的弹性和复制性能，用硅橡胶复制模可不用考虑拔模斜度，不会影响尺寸精度，有很好的分割性，不用分上下模可直接进行整体浇注。
再沿预定的分模线进行切割取出母模就可以了！室温硫化硅橡胶又分为加成型和缩合型两种!原料及配方采用专用模具硅橡胶，该品系以双包装形式出售，A组份是胶料，B组份是催化剂。
配制时要考虑室温、模具的强度和硬度，以此来确定AB组份的重量配制比例。
室温在20-25度时，A：B＝100：1.5。
室低时(但不能低于10度)则适当增加B组份0.1-0.3份。
室温偏高则减少B组0.1-0.3份。
具体方法是依据模具体积确定总用量，然后将A、B组份按比例称量准确，置于器皿中搅拌均匀，即成。
制模：将调配好的材料，倒入待仿制的清洁的实物上即可。
为了节省材料，制得较薄的模具，也可分次涂刷。
为增加模具的拉力可糊纱布之类。
在室温20度条件下2小时就能固化为弹性体，一天后就可使用。
硅橡胶模具制作注意事项：1、B组份是催化剂，易受潮水解，故用后应将盖子盖严。
2、A、B组一经混合，化学反应；立即开始，粘度逐渐上升，无法中止，为避免浪费，应根据用量，随用随配，配好后应立即使用，不可延误。
3、A、B组的配合比，关系到化学反应的速度和模具的性能。
B组份越多，反应越快，制品的强度和硬度越高，但韧度随之降低。
因此，称量要求精确。
4、配制前，应将A组份料上下搅拌均匀，再称量。
5、浇注法适宜于浮雕类，涂刷法适用于立体类模具的制作。
浇注浮雕类的模具应先制作长宽都大于原雕长宽各4-6CM的边框。
边框要平正，内面要光滑。
浇注时将边框放置在干净的玻璃板上，再将原件放在框中，每边留出2-3CM的间隙。
(硅橡胶61元/KG)硅橡胶模具制作注意事项：制作过程中有气泡解决办法：1、改进飞边槽与排气系统的设计2、增大压机的压力3、减少脱模剂的用量，并均匀喷洒4、材料控制水份........5、可以试着加些消泡剂6、使用冷流道.7、用真空机真空抽气，模具上可以增加排气操。
1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃~＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃~＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃~＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。
这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。
主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。
此外，生胶稳定性差，不易保存。
使用温度范围：约－45℃~＋100℃。
主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和飞机衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。
6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。
最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。
缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
使用温度范围：约－40℃~＋120℃。
主要用作内胎、水胎、气球、电线电缆绝缘层、飞机设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。
7、丁晴橡胶（NBR）丁二烯和丙烯晴的共聚体。
特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。
耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。
缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。
使用温度范围：约－30℃~＋100℃。
主要用于制造各种耐油制品，如胶管、密封制品等。
8、氢化丁晴橡胶（HNBR）丁二烯和丙烯晴的共聚体。
它是通过全部或部分氢化NBR 的丁二烯中的双键而得到的。
其特点是机械强度和耐磨性高，用过氧化物交联时耐热性比NBR好，其他性能与丁晴橡胶一样。
缺点是价格较高。
使用温度范围：约－30℃~＋150℃。
主要用于耐油、耐高温的密封制品。
9、乙丙橡胶（EPM\\EPDM）乙烯和丙烯的共聚体，一般分为二元乙丙橡胶和三元乙丙橡胶。
特点是抗臭氧、耐紫外线、耐天候性和耐老化性优异，居通用橡胶之首。
电绝缘性、耐化学性、冲击弹性很好，耐酸碱，比重小，可进行高填充配合。
耐热可达150℃，耐极性溶剂－酮、酯等，但不耐脂肪烃和芳香烃，其他物理机械性能略次于天然橡胶而优于丁苯橡胶。
缺点是自粘性和互粘性很差，不易粘合。
使用温度范围：约－50℃~＋150℃。
主要用作飞机设备衬里、电线电缆包皮、蒸汽胶管、耐热运输带、汽车用橡胶制品及其他工业制品。
10、硅橡胶（Q）为主链含有硅、氧原子的特种橡胶，其中起主要作用的是硅元素。
其主要特点是既耐高温（最高300℃）又耐低温（最低－100℃），是目前最好扥艾寒、耐高温橡胶；同时电绝缘性优良，对热氧化和臭氧的稳定性很高，化学惰性大。
缺点是机械强度较低，耐油、耐溶剂和耐酸碱性差，较难硫化，价格较贵。
使用温度：－60℃~＋200℃。
主要用于制作耐高低温制品（胶管、密封件等）、耐高温电线电缆绝缘层，由于其无毒无味，还用于食品及医疗工业。
11、氟橡胶（FPM）是由含氟单体共聚而成的有机弹性体。
其特点耐温高可达300℃，耐酸碱，耐油性是耐油橡胶中最好的，抗辐射、耐高真空性能好；电绝缘性、机械性能、耐化学腐蚀性、耐臭氧、耐大气老化性均优良。
缺点是加工性差，价格昂贵耐寒性差，弹性透气性较低。
使用温度范围：－20℃~＋200℃。
主要用于国防工业制造飞机、飞机上的耐真空、耐高温、耐化学腐蚀的密封材料、胶管或其他零件及汽车工业。
12、聚氨酯橡胶（AU\\EU）有聚酯（或聚醚）与二异氰酸酯类化合物聚合而成的弹性体。
其特点是耐磨性好，在各种橡胶中是最好的；强度高、弹性好、耐油性优良。
耐臭氧、耐老化、气密性等也优异。
缺点是耐温性能较差，耐水和耐碱性差，耐芳香烃、氯化烃及酮、酯、醇类等溶剂性较差。
使用温度范围：约－30℃~＋80℃。
制作轮胎紧挨由零件、垫圈、防震制品，以及耐磨、高强度和耐油的橡胶制品。
13、丙烯酸酯橡胶（ACM\\AEM）它是丙烯酸乙酯或丙烯酸丁酯的聚合物。
其特点是兼有良好的耐热、耐油性能，在含有硫、磷、氯添加剂的润滑油中性能稳定。
同时耐老化、耐氧和臭氧、耐紫外线、气密性优良。
缺点是耐寒性差，不耐水，不耐蒸汽及有机和无机酸、碱。
在甲醇、乙二醇、酮酯等水溶性溶液内膨胀严重。
同时弹性和耐磨性差，电绝缘性差，加工性能较差。
使用温度范围：约－25℃~＋150℃。
可用于制造耐油、耐热、耐老化的制品，如密封件、胶管、化工衬里等。
14、氯磺化聚乙烯橡胶（CSM）它是聚乙烯经氯化和磺化处理后，所得到具有弹性的聚合物。
耐臭氧紧挨老化优良，耐候性优于其它橡胶。
阻燃、耐热、耐溶剂性及耐大多数化学药品和耐酸碱性能较好。
电绝缘性尚可，耐磨性与丁苯橡胶相似。
缺点是抗撕裂性能差，加工性能不好。
使用温度范围：约－20℃~＋120℃。
可用作臭氧发生器上的密封材料，制造耐油密封件、电线电缆包皮以及耐油橡胶制品和化工衬里。
15、氯醚橡胶（CO\\ECO）由环氧氯丙烷均聚或由环氧氯丙烷与环氧乙烷共聚而成的聚合物。
特点是耐脂肪烃及氯化烃溶剂、耐碱、耐水、耐老化性能极好，耐臭氧性、弹性较差、电绝缘性不良。
可用作胶管、密封件、薄膜和容器衬里、油箱、胶辊，制造油封、水封等。
